电路图难度：★☆☆☆☆

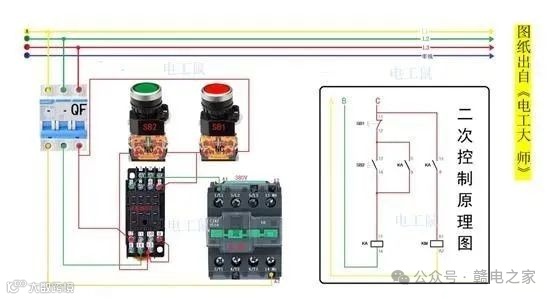

上图所能实现的控制要求：

1.启动保持停止电路，按下SB2，主回路用电器启动，按下SB1停止。

2.当A,B,C其中一相断路时，主回路用电器断电停止。

3. KA的运用并不多余，主要是有缺相保护功能。

电路功能概述：

按下启动按钮，主回路用电器启动，按下停止，主回路用电器停止。当ABC其中一相缺相时，主回路用电器停止。

本电路考察知识点：

交流接触器和中间继电器，也就是想要设计这个电路的话，需要对交流接触器和中间继电器的工作原理比较熟悉。

其它注意事项：

1.本电路所使用的交流接触器和中间继电器的线圈电压为380V。

2.本电路主要使用中间继电器和交流接触器以及三相电的相互配合，在没有缺相保护器的前提下，实现缺相保护。

3.实际运用时需考虑安全因素。
