一、变频器故障的显示

      变频器如果出现异常或故障致使保护功能动作，变频器有可能会立即跳闸，电动机处于自由停车状态，这时操作面板上的LCD或LED显示屏会显示故障名称。只有消除了故障原因、并用操作面板上的RESET键或控制电路端子RST复位，变频器才能退出跳闸保护状态，之后才能重新启动电动机。

      变频器故障时显示的故障名称及保护功能说明见表1。

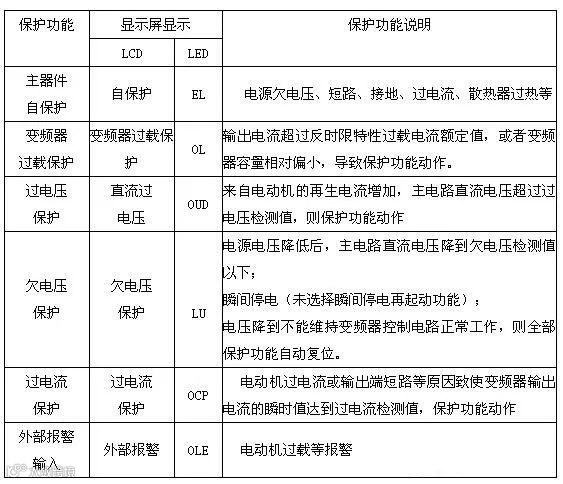

表1 变频器故障时的显示内容

二、变频器故障的逻辑图诊断

      变频器操作面板上显示了故障代码后，操作运行人员应根据变频器面板上显示的故障提示字符或文字，结合平时积累的维修实践经验，准确地判断出故障的原因或范围。对于用户现场有条件处理解决的故障，应慎重、积极、迅速处理，以便尽快恢复设备运行。有些运行故障是因为功能参数设置不当造成的，可重新预置。

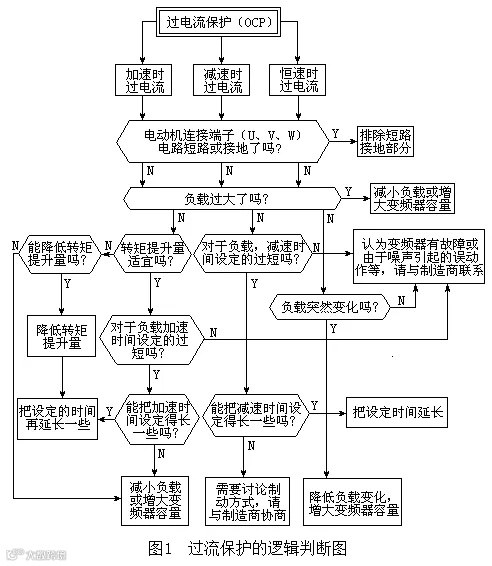

1.过电流保护故障的逻辑判断

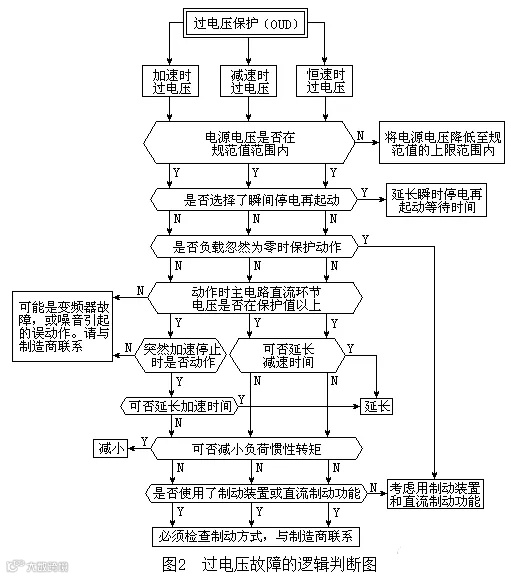

2.过电压保护故障的逻辑判断

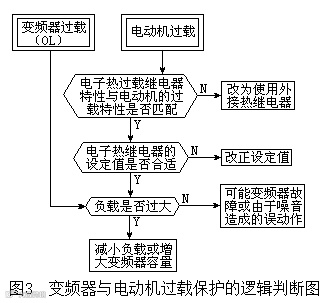

3.变频器和电动机过载保护故障的逻辑判断

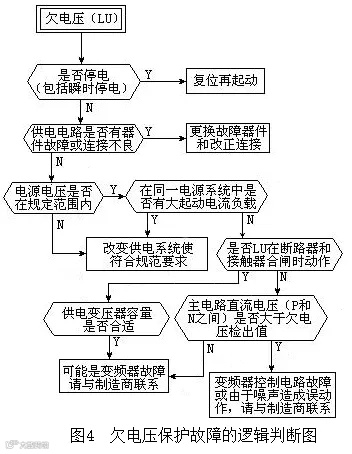

4.欠电压保护故障的逻辑判断

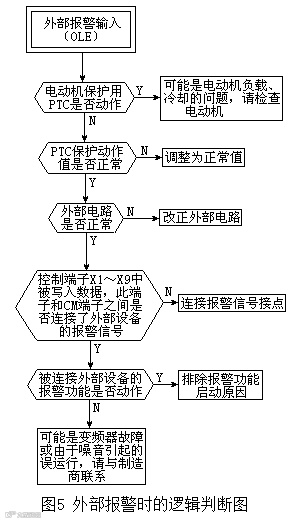

5.变频器显示外部故障报警时的逻辑判断
