在看电路图纸的时候常常会遇到一些看不懂的字母、字符，不知道它们所代表的含义，今天咱们来说说电路中的标识都是什么意思，希望能帮助到大家。

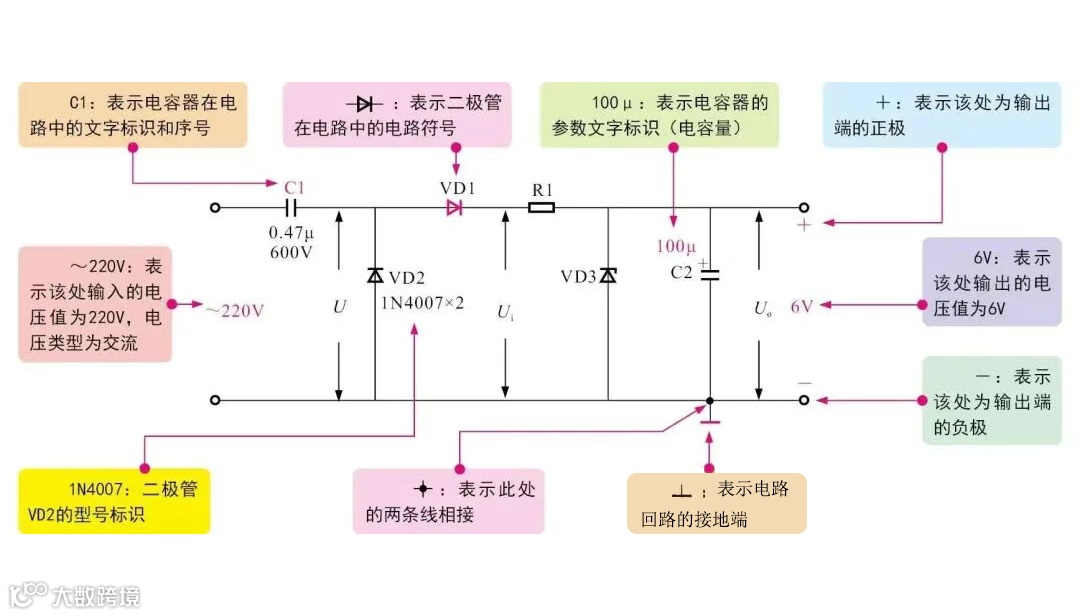

下图是简单的整流稳压电路图。在图中会看到很多横线、竖线、小黑点及符号、文字的标识等信息，这些信息实际上就是这张图纸的重要“识读信息”。

图中的每个图形符号或文字、线段都体现了该电路图的重要内容，也是我们识读该电路图的所有依据。

  简单的整流稳压电路图

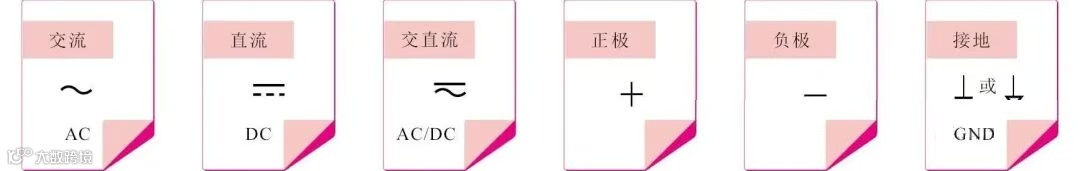

因此在识读电子电路图之前，我们应首先了解电子电路图中各标识符号的含义。下图为电子电路图中的常见标识符号。

电子电路图中的常见标识符号

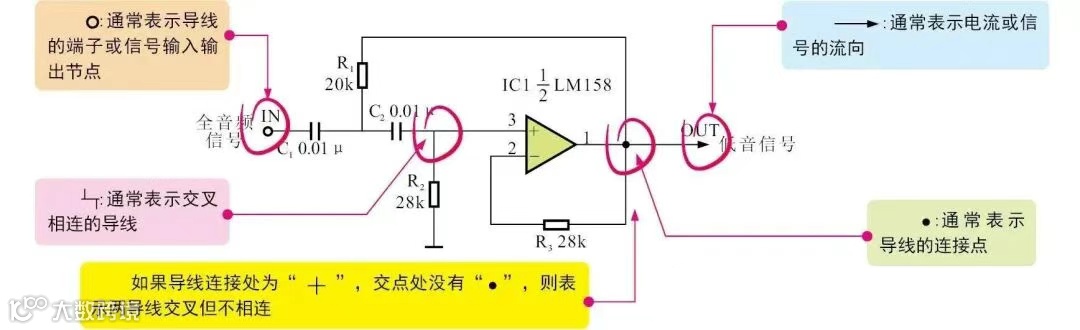

电子产品中的各个元器件都是通过线路进行连接的。电子电路图的线路连接标注规则如下图所示。该电路是一个由运算放大器（LM158）组成的音频放大器。

电子电路图的线路连接标注规则

常见的电路标识大体如此，初学者建议还是一步一步来，不让想一口吃个胖子，太难反而会影响自己的学习积极性，循序渐进有了正反馈再考虑看一些有挑战的。

今天就酱，你学会了吗？

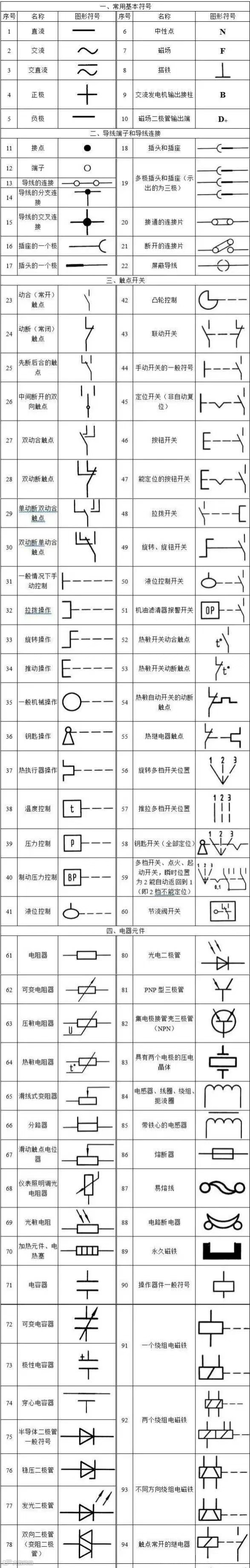

最后一张图送给大家⬇️⬇️⬇️
