1、母线槽安装做法

基本要求

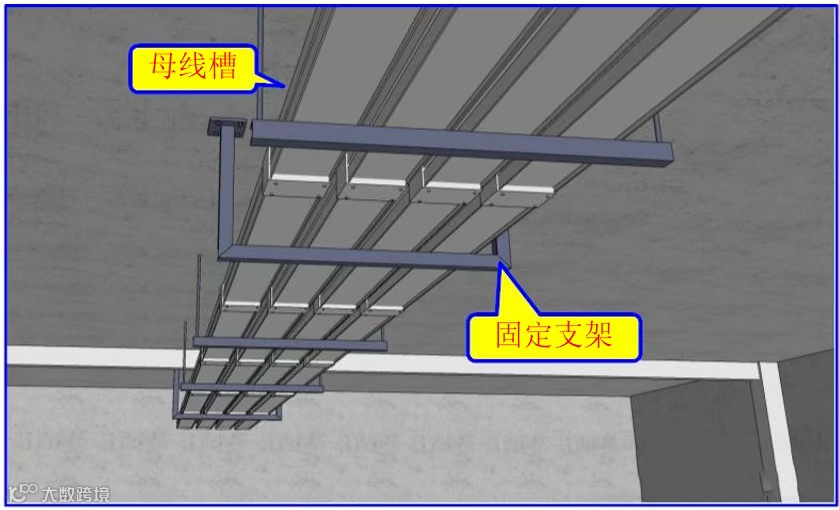

(1)母线槽水平敷设时支架间距不应大于2m，当母线转弯时，在其两侧500mm处采用支架固定，母线槽每隔30m设置一个固定支架。

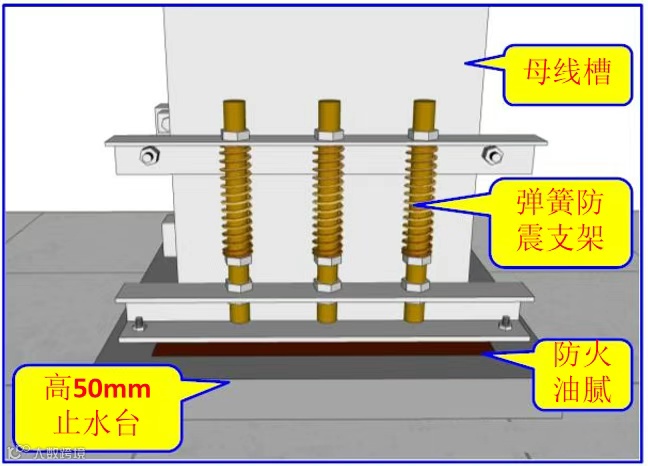

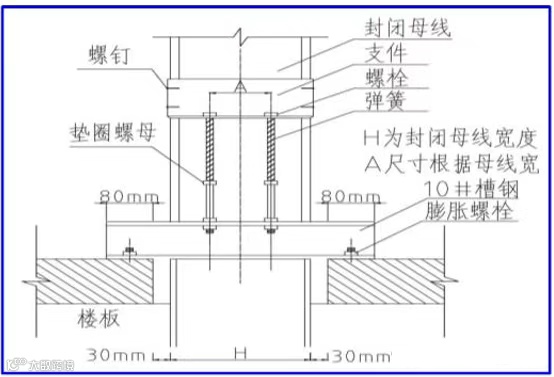

(2)母线槽垂直敷设时，楼板处采用专用弹簧防震支架，垂直敷设支架间距小于2.5m，当母线槽进入盒、箱及末端时增加支架固定。

(3)母线槽支架应安装牢固、无明显扭曲，采用金属吊架固定时应有防晃支架，配电母线槽的圆钢吊架直径不得小于8mm，照明母线槽的圆钢吊架直径不得小于6mm。

(4)母线槽直线敷设长度超过80m时，每50～60m设置伸缩节，经过变形缝处应采用电缆或其它软连接。

母线槽安装做法

(5)母线槽段与段的连接口不应设置在穿越楼板或墙体处。

(6)母线槽不宜安装在水管正下方。

(7)母线应于外壳同心，允许偏差应为±5mm。

(8)每段母线槽的金属外壳间应连接可靠，且母线槽全长与保护导体可靠连接不应少于2处。

(9)分支母线槽的金属外壳末端应与保护导体可靠连接。

(10)母线槽与配电柜、电气设备连接时接线相序应一致。

母线槽安装做法

2 母线槽封堵做法

基本要求

(1)母线槽上无插接部位的插接口及母线端部应用专用封板封堵。

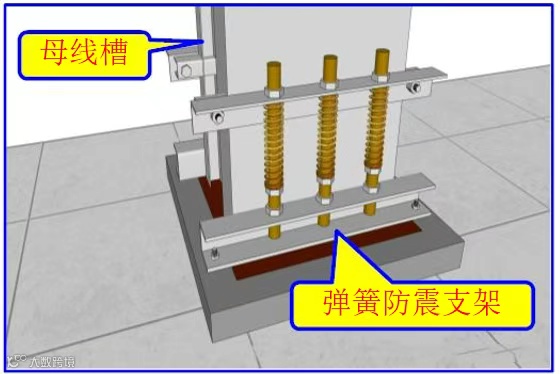

(2)母线槽穿楼板处孔洞四周应设置高度为50mm及以上的防水台，并应采取防火封堵措施。

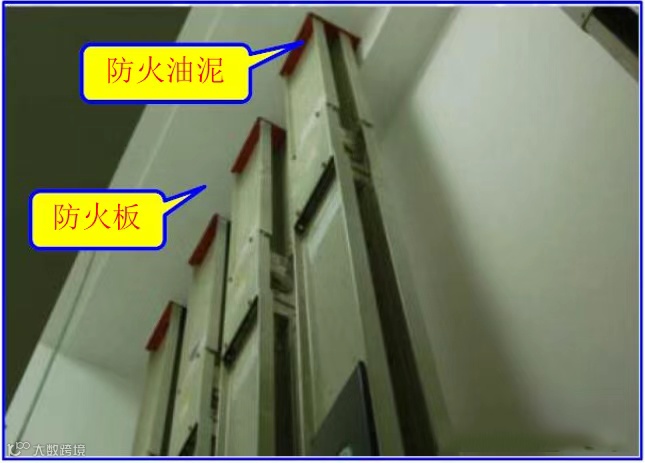

(3)母线槽安装完成后楼板上下需做防火处理，用防火板固定，母线槽内应用防火包、防火泥封堵塞实。
