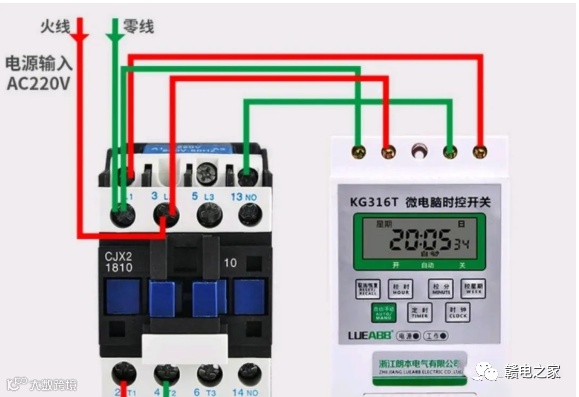

时控开关是应用很广泛的电气元器件，主要应用于控制多个时间段，对照明回路或者小功率设备可以进行多个时间段的控制，非常的智能方便，今天我们就重点来看看:时控开关的接线和使用。

      电工师傅都知道时控开关在使用的过程中一定要接对线，即:火线L和零线N一定不能够接反，否则用电器或者现场设备即便在时控开关没有动作的时候仍然会带电，这一点一定要注意，牢记一句话:时控开关控火不控零！

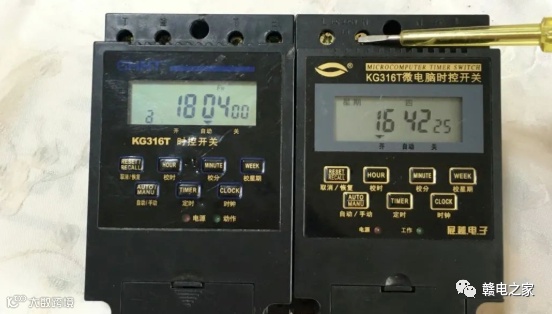

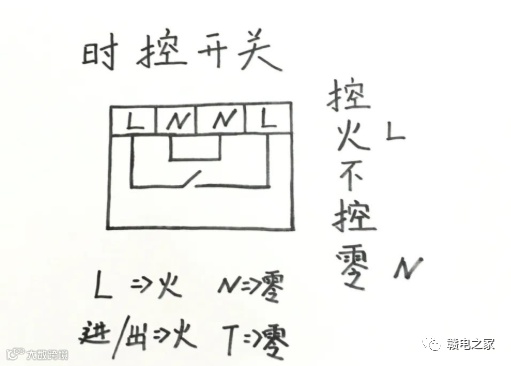

    下面是火线端子和零线端子:

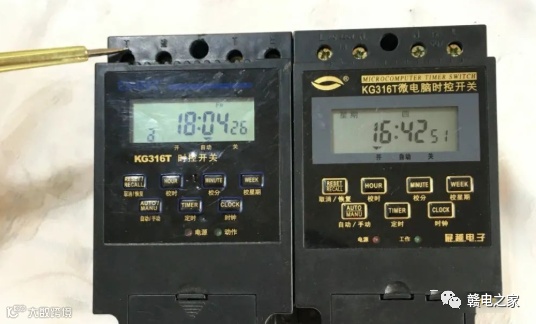

      有的时控开关T代表N线，进线和出线分别标识火线进线和火线出线，要分清！如下图:

      时控开关的零线是直通的，这就是火线和零线不能接反的原因！下面我们通过两种方法来简单的验证一下:

一，万用表测量法。

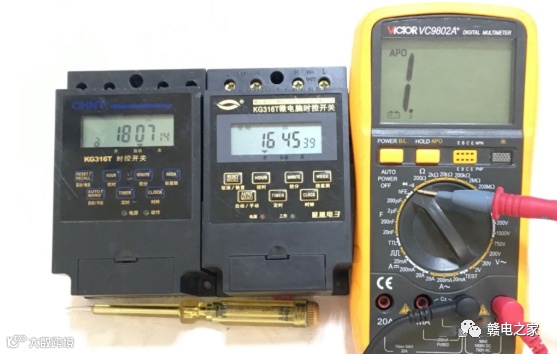

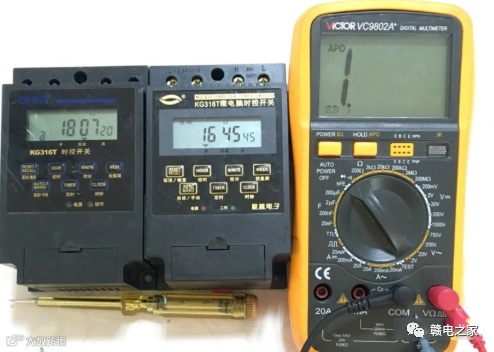

     万用表说明:万用表打至二极管或者蜂鸣档位，黑表笔插COM，红表笔插电压电阻插孔。

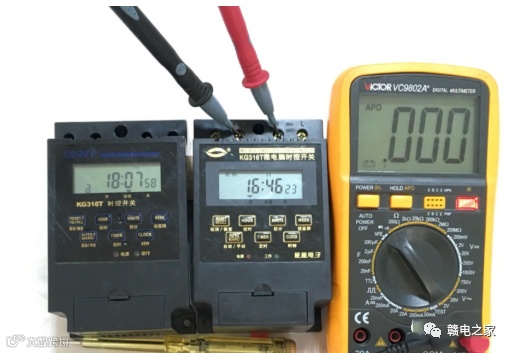

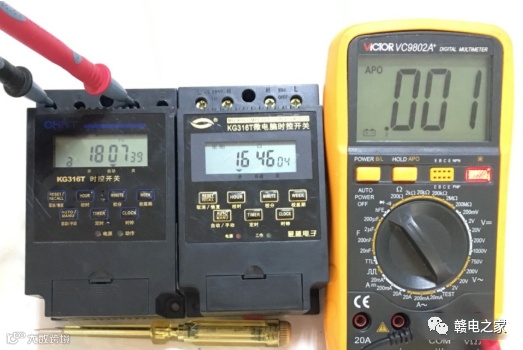

    下面来测量零线N进线端子和N出线端子，或者T进线端子和T出线端子。

       测量说明:可以看到，在时控开关没有动作的时候，进线N线端子和出线N端子是相通的，有的时控开关N线用T开表示，2个T是相通的！

二，直接拆开时控开关来看清楚零线是否通！

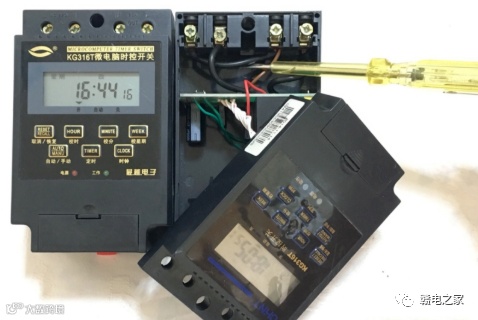

    时控开关拆解图如下:

    注意看:电笔指着的黑线，在时控开关的内部，零线是直接跳通的，即进线端子N和出线端子N线直接通过短接线跳通，这就是为什么N线一直导通了！

      总结:时控开关:控火不控零的原理一定要记住，接线时火线和零线不能接反，火线和零线不能接反，火线和零线不能接反，重要的事情说三遍，这个就是时控开关的接线和使用，如果你有更好的建议和想法，可以在下方评论区留言，一起交流，互相学习！                                                                                                                             免责声明：本文来自网络，版权归原作者所有，如涉及版权问题，请及时与我们联系删 除，谢谢
