断路器是电力系统中的重要设备，用于控制电路的通断，保护电路免受短路、过载等故障的影响。其中，三段保护是断路器的主要保护功能之一，包括过流保护、速断保护和失压保护。就是我们经常说的，过载长延时，短路短延时、短路瞬时，用LSI三个字母来对应表示。这就是断路器的过电流保护特性。这些保护功能可以有效地保护电路免受各种故障的影响，确保电力系统的稳定运行。本文将详细介绍断路器的三段保护及其作用。
▌01 断路器的过电流保护特性
保护特性是指断路器的过电流保护特性t＝f(i)。根据需要，保护特性有瞬时的和带反时限延时的。为了能起到良好的保护作用，开关的保护特性应同保护对象的允许发热特性相匹配，即此保护特性应当位于保护对象的允许发热特性之下。只有这样，保护对象才不会受到短路电流冲击而损坏。

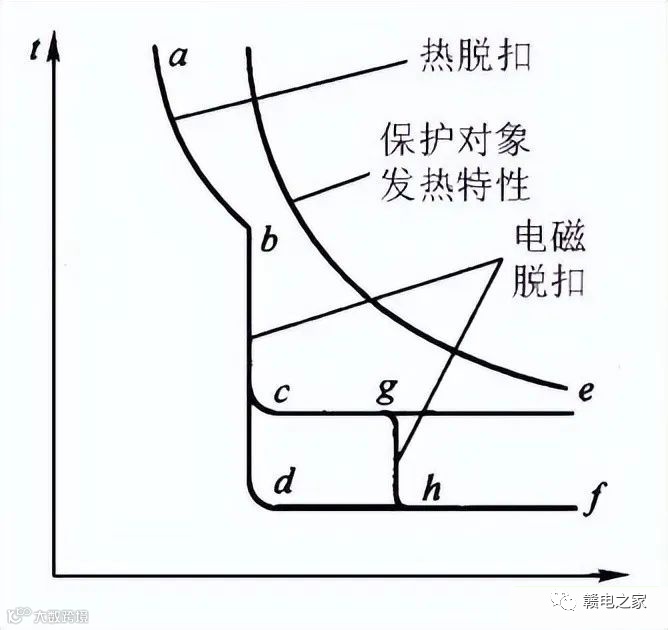

为了充分利用电气设备的过载能力，尽可能缩小事故范围，断路器的保护特性必须具有选择性，即分段保护。如图所示，断路器保护特性的ab段是过载保护部分，其动作电流的大小与动作时间的长短成反比；df段是瞬时动作部分，只要故障电流超过了d点对应的电流值，过流脱扣器瞬时动作，切除故障电路；ce段是定时限延时动作部分，只要故障电流超过与c点对应的电流值，过电流脱扣器经一定的延时后即动作，切除故障电路。
根据需要，断路器的保护特性可以是两段式的，如abdf式——过载长延时和短路瞬时动作，和abce式——过载长延时和短路短延时等；也可以采用三段式的保护特性，即abcghf式——过载长延时、短路短延时和特大短路瞬时动作。三段保护目前可用电子脱扣器来方便地实现。
▌02 过电流
过电流，是过载和短路的总称。断路器作为执行线路保护的元件，除了要保护线路外，还需确保自身安全。因此，其电流保护参数中必有两类：一类用于线路保护，一类用于自身安全保护。
用于线路保护的参数包括：额定电流、过载长延时L保护参数I1、短路短延时S保护参数I2、短路瞬时I保护参数I3，等等。

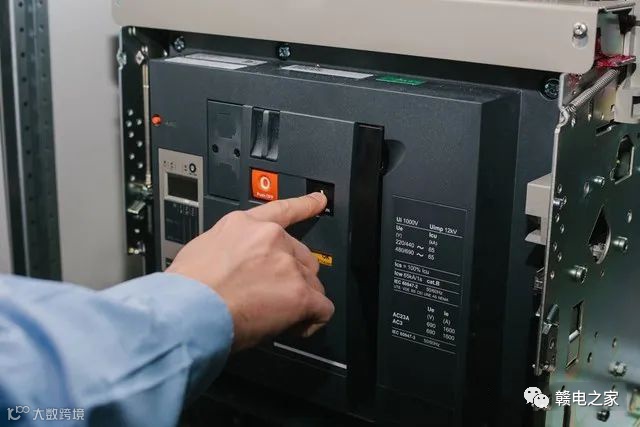

用于自身保护的参数包括：短时耐受电流Icw、运行短路分断能力Ics、极限短路分断能力Icu、短路接通能力Icm，等等。
以上两组断路器保护参数关系如下：
I1≤Ie（额定电流）＜I2＜I3＜Icw＜Ics＜Icu＜Icm
以上信息可收藏，以备不时之需。若有相关问题或疑虑，可留言讨论。
