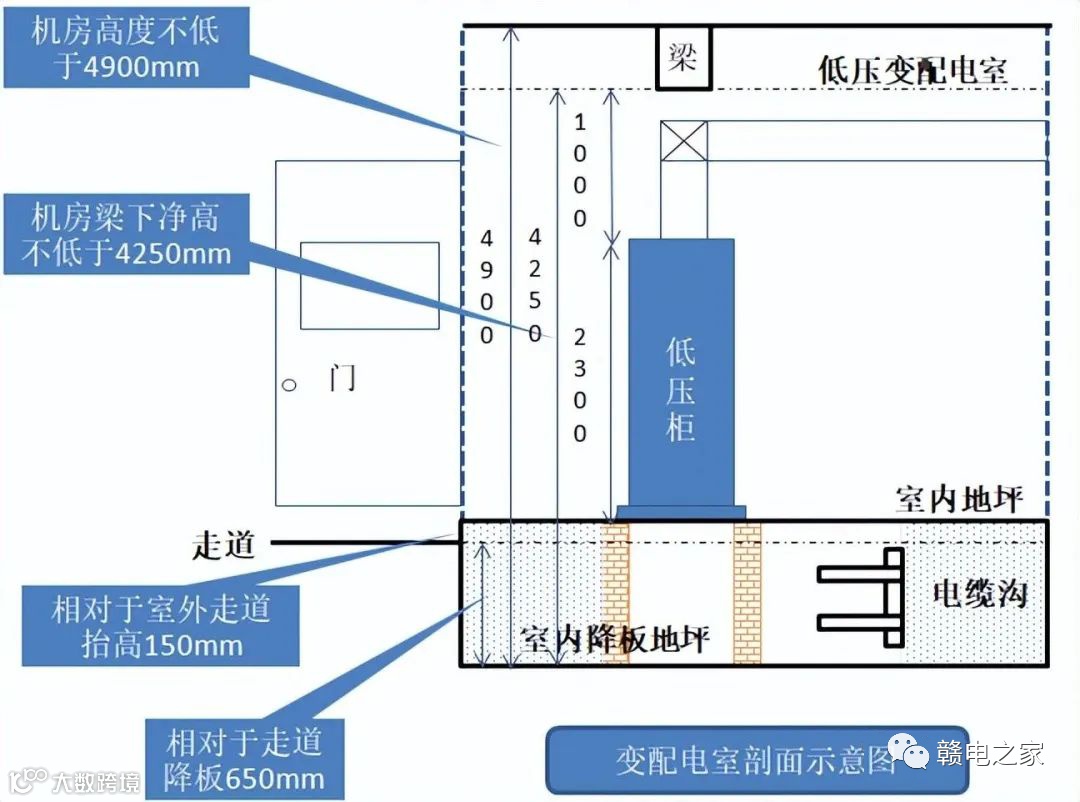

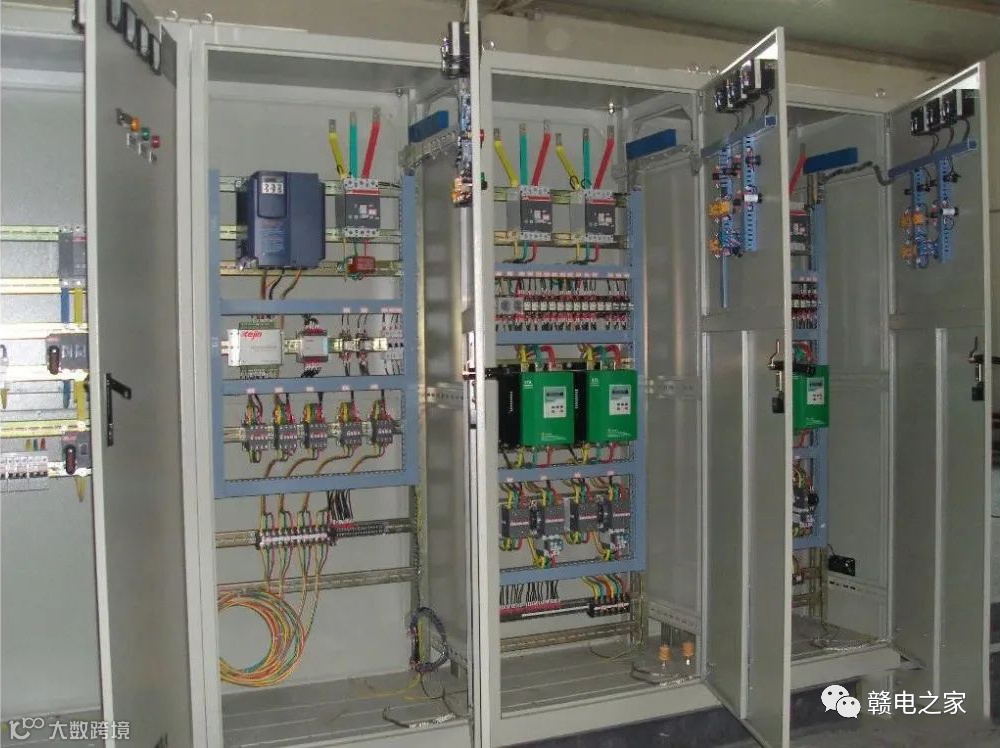

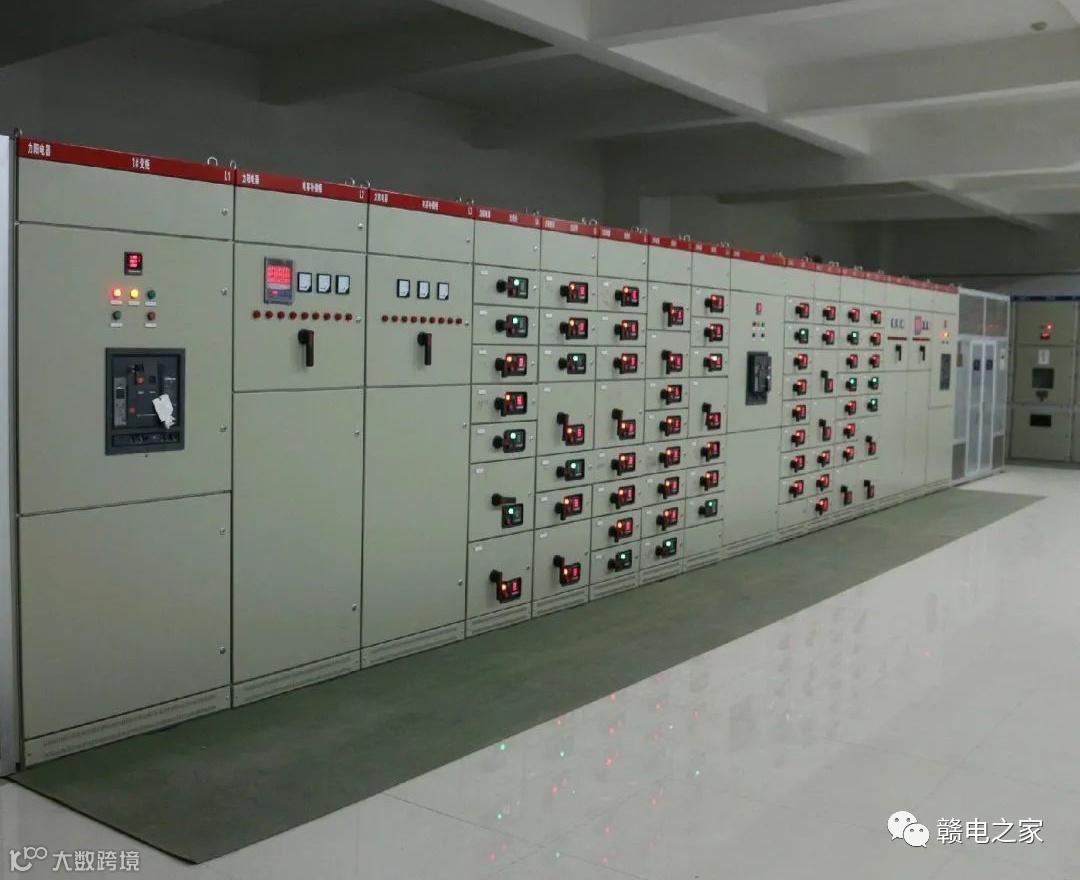

▶ 01 下进下出电缆沟（一）
※ 注：
◆ 如图所示，假设梁高800mm，机房高度不低于4900mm，机房梁下净高(包括电缆沟）不低于4250mm；
◆ 采用下进下出的形式，需设置电缆沟，电缆沟深度需要800mm低压柜上方需预留1000mm的空间供母线槽等设备安装；
◆ 如图所示，低压变配电室室内地坪相对于走道抬高150mm，电缆沟地坪相对于走道降板650mm；
◆ 若高低压室合用，此机房高度不低于5000mm，机房梁下净高不低于4350mm；
◆ 若变配电室设置在室外地坪以下，电缆沟需要设置防水、排水设施；
◆ 以上是最低的机房高度及净高要求，最终以当地供电部门为准；

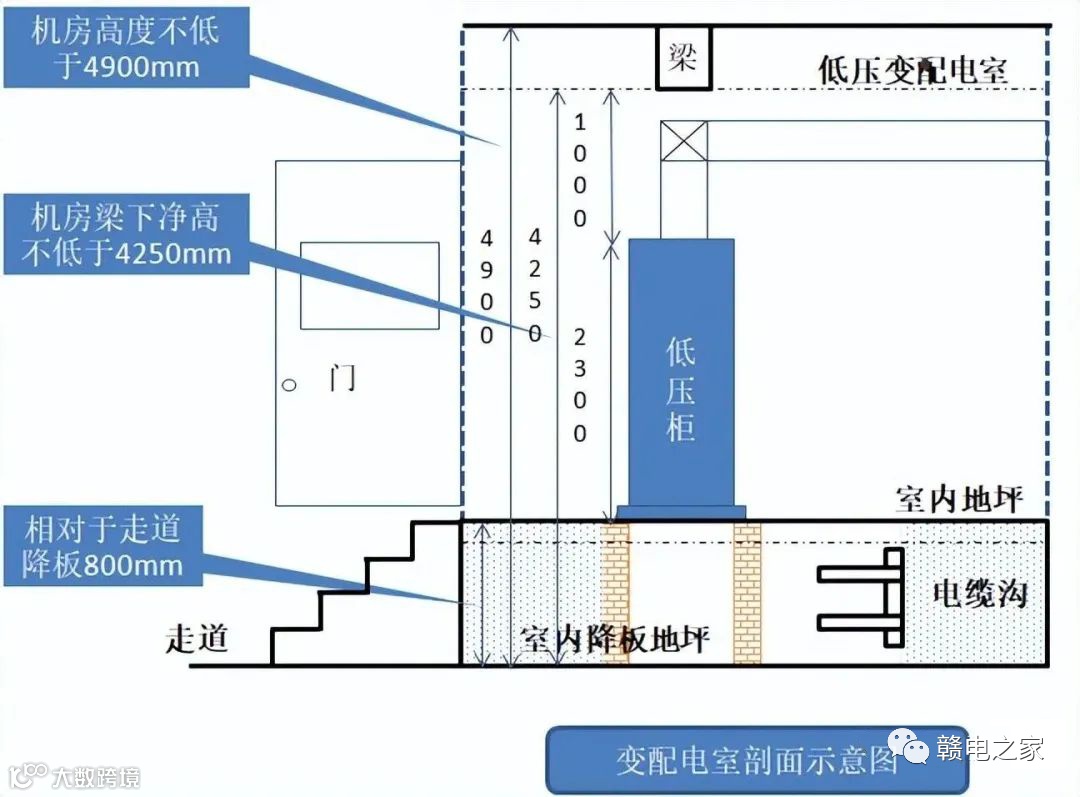

▶ 02 下进下出电缆沟（二）
※ 注：
◆ 如图所示，假设梁高800mm，机房高度不低于4900mm，机房梁下净高(包括电缆沟）不低于4250mm；
◆ 采用下进下出的形式，需设置电缆沟，电缆沟深度需要800mm低压柜上方需预留1000mm的空间供母线槽等设备安装；
◆ 如图所示，低压变配电室室内地坪相对于走道抬高150mm，电缆沟地坪相对于走道降板650mm；
◆ 若高低压室合用，此机房高度不低于5000mm，机房梁下净高不低于4350mm；
◆ 若变配电室设置在室外地坪以下，电缆沟需要设置防水、排水设施；
◆ 以上是最低的机房高度及净高要求，最终以当地供电部门为准；

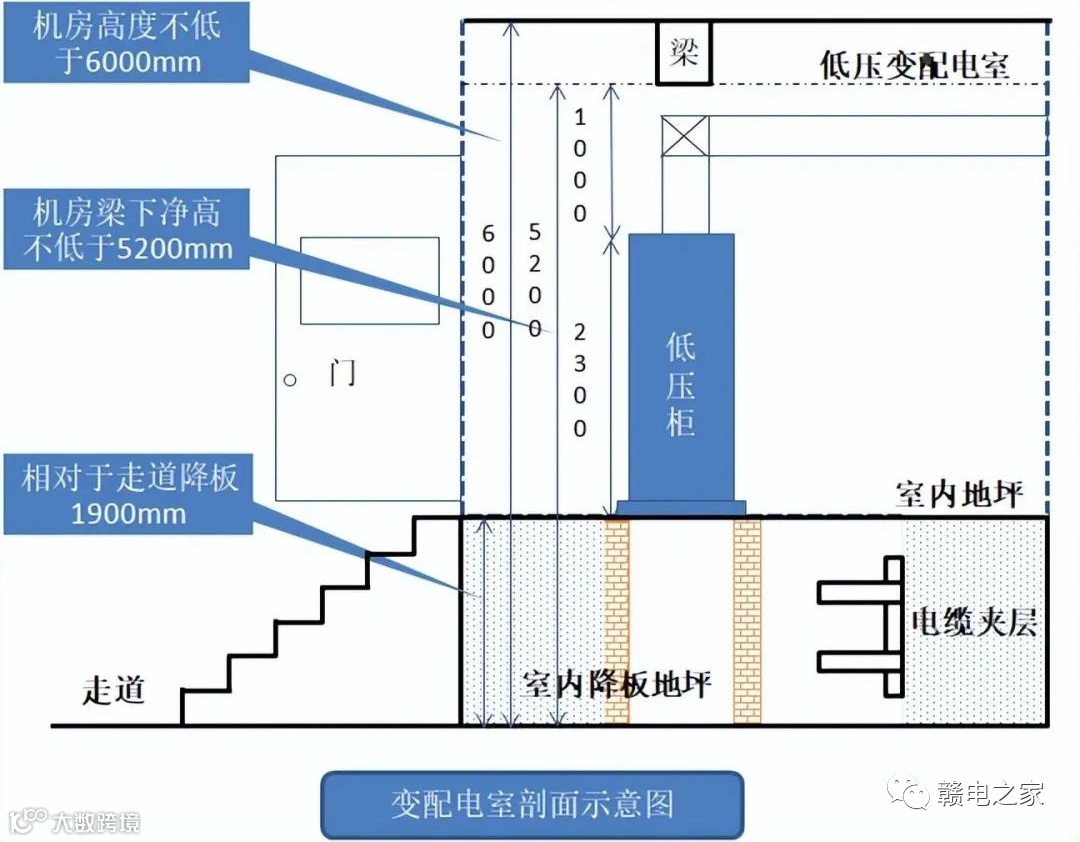

▶ 03 下进下出电缆夹层
※ 注：
◆ 如图所示，假设梁高800mm，机房高度不低于6000mm，机房梁下净高（包括电缆夹层）不低于5200mm；
◆ 采用下进下出的形式，需设置电缆沟，电缆沟深度需要800mm低压柜上方需预留1000mm的空间供母线槽等设备安装；
◆ 如图所示，电缆夹层地坪相对于走道降板1900mm；
◆ 若高低压室合用，此机房高度不低于6100mm，机房梁下净高不低于5300mm；
◆ 若变配电室设置在室外地坪以下，电缆夹层需要设置防水、排水设施；
◆ 以上是最低的机房高度及净高要求，最终以当地供电部门为准；

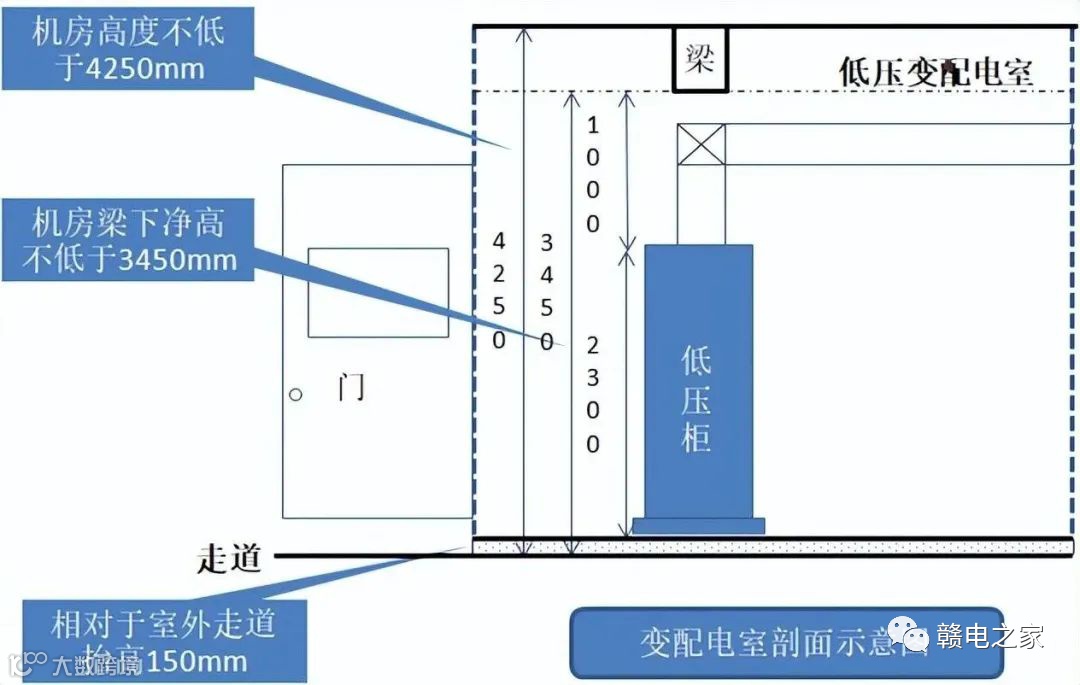

▶ 04 上进上出
※ 注：
◆ 如图所示，假设梁高800mm，机房高度不低于4250mm，机房梁下净高不低于3450mm；
◆ 采用上进上出的形式，低压柜上方需预留1000mm的空间供桥架、母线槽等设备安装；上进上出的柜子需要提前与厂家沟通定制。
◆ 若高低压室合用，此机房高度不低于4350mm，机房梁下净高不低于3550mm；
◆ 以上是最低的机房高度及净高要求，最终以当地供电部门为准；

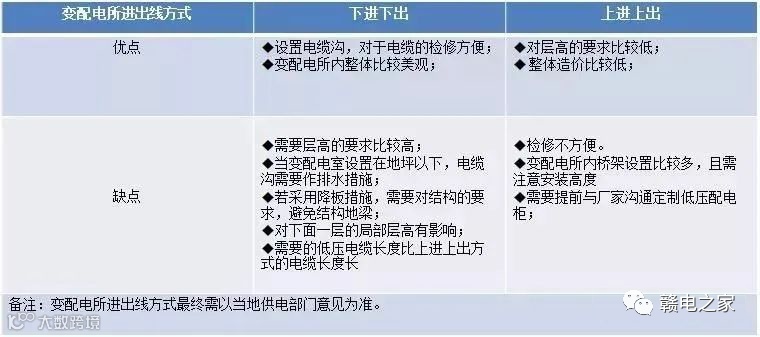

▶ 05 变配电所进出线几种方式的对比
※ 结论：综上分析，在供电部允许以上两种进出线方式的情况下，建议优先考虑采用上进上出的进出线方式。
