一. 产品介绍
XRKGTK16微电脑时控器开关，是我公司自主研发的一款多功能时间控制器，以原装进口单片微处理器为核心，配合高性能微功耗待机电路等组成的一个电源开关控制装置。本机内置一枚可充电镍氢电池作为备用电源，在脱离电源情况下，仍可保持储存数据一年以上。内部冷板设计，即便零火线接反，不会任何不安全事故，外壳为出口微波炉专用ABS阻燃，使用更安全。与市场同类型产品比较，XRKG16型微电脑时控器，屏幕更大，显示内容齐全，按键人性化设计，适用于蓄热式电暖器和其他各种电器的自动定时开和关。
执行标准：GB/T14536.1-2008GB/T14536.8-2010
额定电压：220V~50Hz
额定电流：20A（阻性）
工作温度：-20~70℃
计时误差：≤±1秒/天
三. 面板说明及功能
设备外型尺寸： 长 x 宽 x 厚 = 100 x 64 x 43 （mm）

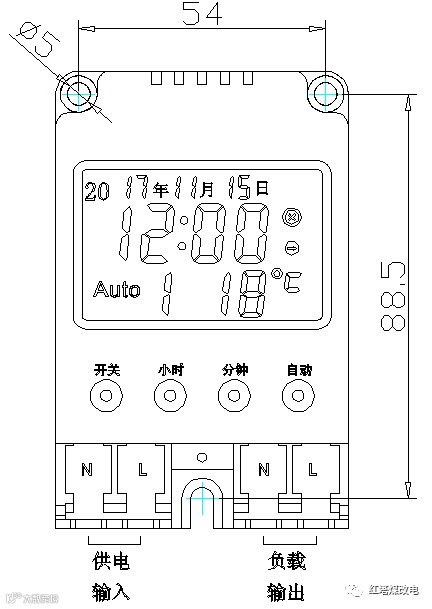

外型及固定尺寸

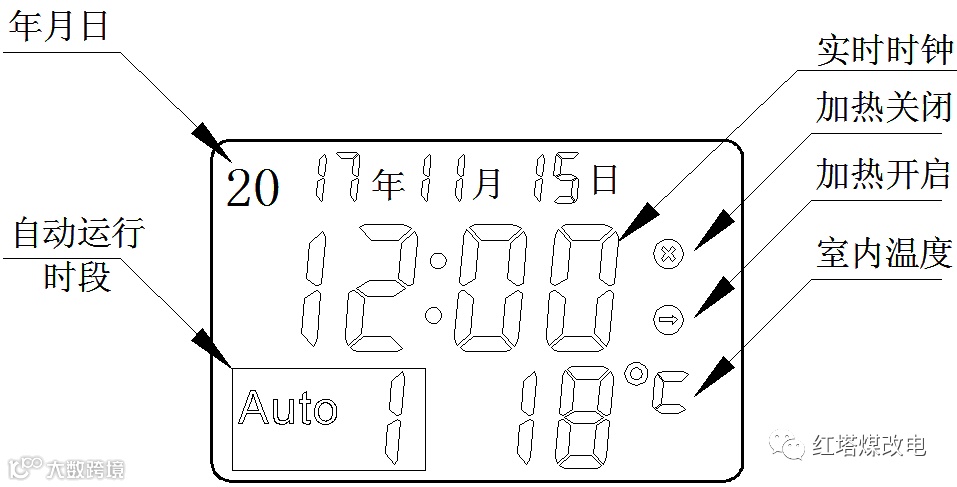

屏幕显示
四. 运行时段
1. 默认时段：
轻触“自动”按键，在运行时段处显示Auto 1、Auto 2、Auto 3，顺序为 Auto 1 —> Auto 2 —> Auto 3 —> Auto 1 每按一次，更换到下一个时段，循环往复；
Auto 1：每天运行2次，共9个小时。第一次运行时段是20:00~00:00，第二次运行时段是3:00~8:00；
Auto 2：每天运行2次，共10个小时。第一次运行时段是20:00~00:00，第二次运行时段是2:00~8:00；
Auto 3：每天运行1次，共12个小时。运行时段是20:00~8:00；（注：第二时段也应为20:00~8:00）
2. 时段更改：
长按“自动”按键5s以上，进入时段设置模式。
按“小时”按键，改变模式；
按“分钟”按键，调整时间；
按“自动”按键，切换自动类型。
显示Auto1设置时段1，右下角显示1，设置第一个时段的第一个开始时间的小时设置，按“分钟”键，调节想要的小时时间，按“小时”键，右下角显示2，设置第一个时段的第一个开始时间的分钟设置，依次类推。
五. 时间调整
1. 年月日调整：
同时按下“小时”和“分钟”按键5秒以上，进入年、月、日设置程序；按“小时”键切换年、月、日；按“分钟”键数据递增。月和日调整，按“分钟”键，递增循环；年的调整，如果超过需要的年份，需用恢复出厂设置恢复到生产年份；
2. 小时和分钟的调整：
长按“小时”或“分钟”按键5秒以上，可以进入时、分设置程序；5秒不操作，自动退出设置程序；
进入设置程序后，按“小时”键，小时数递增，超过需要的数，就循环按键；
按“分钟”键，分钟数递增，超过需要的分钟数，就循环按键。
六. 开关按键
Ø 在自动运行情况下，按“开关”按键，关闭自动运行程序和加热器；
Ø 在强制加热情况下，按“开关”按键，关闭加热器；
Ø 在关闭情况下，按“开关”按键，强制加热；
Ø 在强制加热情况下，按“Auto”按键，到设定的自动停止的时间段时，自动关闭加热器（预加热功能）
七. 恢复出厂设置
同时按下“开关”和“自动”5秒以上，恢复出厂设置。
八. 售后
1. 本产品自售出之日起，非人为破坏的，免费保修1年；
2. 本设备出现故障无法使用时，请专业技术人员修理，严禁自行拆卸。
3. 感谢选用本公司产品！
视频调试教程

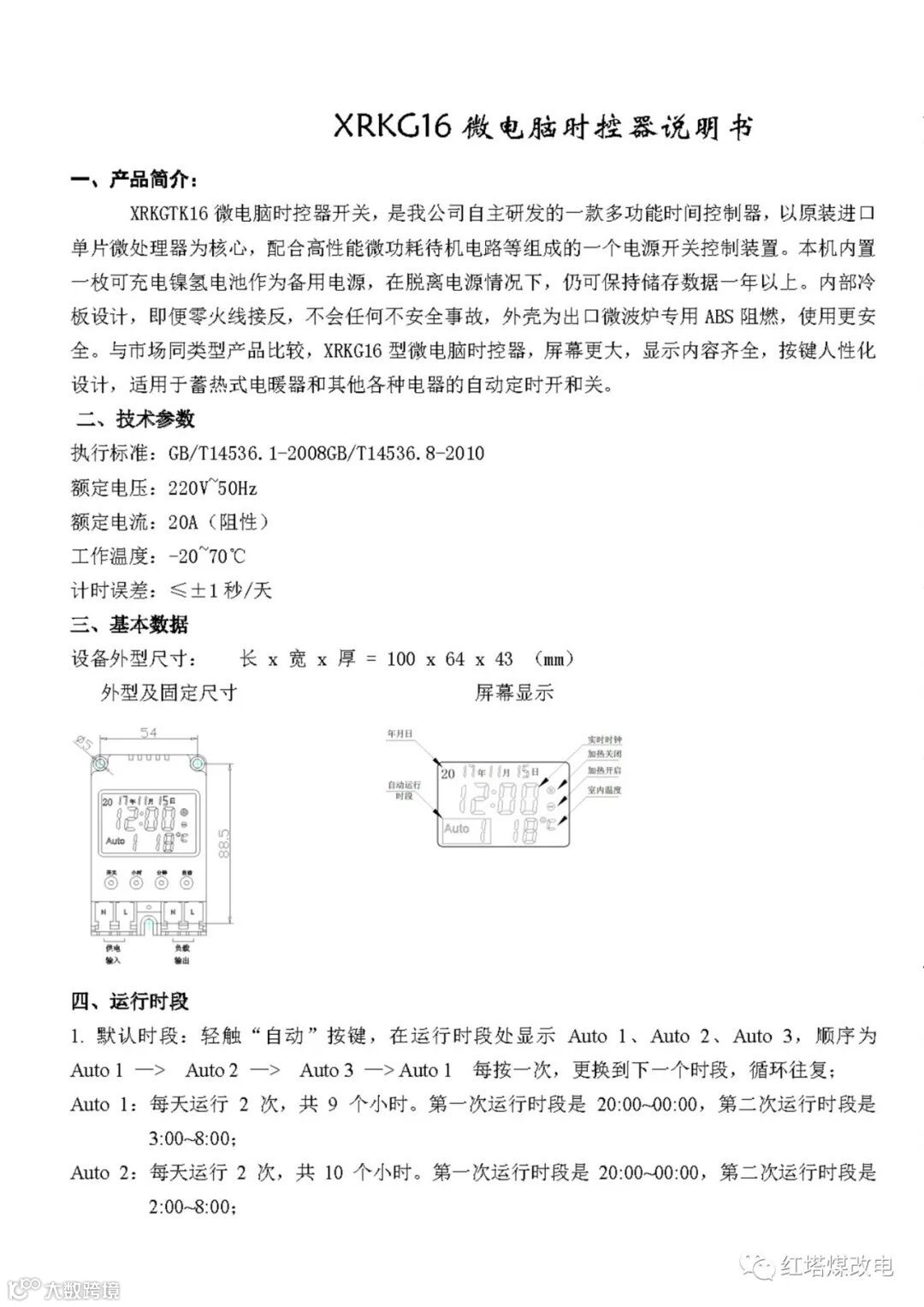

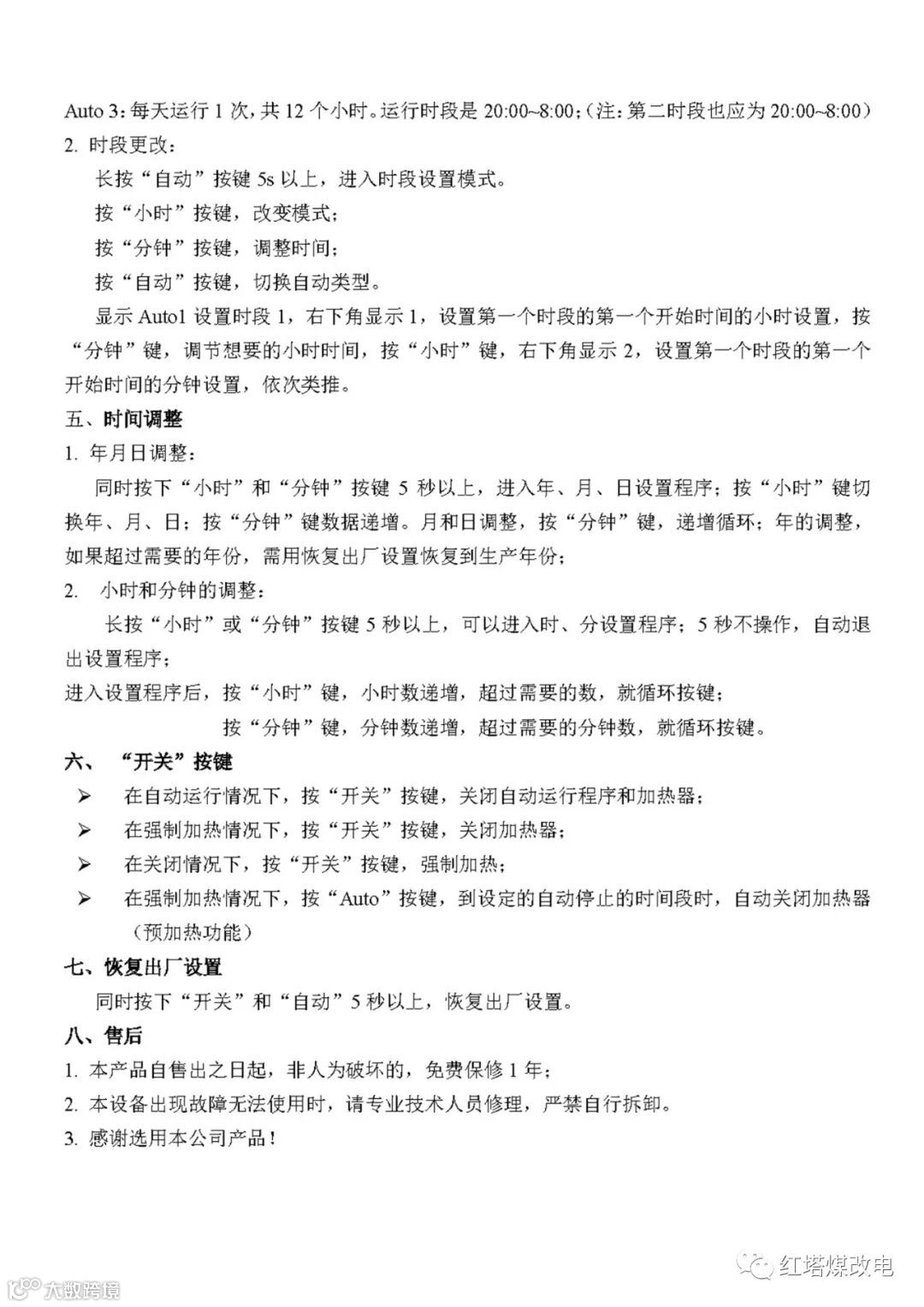

电子说明书
下载下方电子说明书，保存后可随时查阅。
（下载方法：长按图片——>保存到手机）
