在工业自动化领域，可编程逻辑控制器（PLC）扮演着至关重要的角色。PLC通过执行用户编写的程序，实现对各种工业设备的自动化控制。为了确保PLC程序能够可靠无误地运行，深入理解PLC的扫描过程和执行原理至关重要。

   PLC的扫描过程是一个循环往复的过程，程序通常从上往下、从左往右的顺序进行扫描执行。这个过程可以简单概括为三个步骤，每个步骤都扮演着不可或缺的角色，共同确保PLC能够准确地执行控制任务。

   第一步是刷新输入映像区。在这一步中，PLC会批量读取外接的开关信号状态，并将这些状态信息更新到输入映像区。输入映像区是PLC内部的一个存储区域，用于存储来自外部设备的输入信号状态。这一步骤确保了PLC能够实时获取到最新的输入信号状态，为后续的程序执行提供准确的数据基础。

   第二步是顺序执行程序。在这一步中，PLC的CPU会按照从左往右、由上往下的顺序，逐条执行用户编写的程序。在执行过程中，CPU会根据程序中的指令改变相应的寄存器状态。这些寄存器用于存储中间计算结果和控制逻辑状态，为后续的程序执行提供必要的支持。值得注意的是，在这一步中，虽然寄存器的状态已经发生了改变，但实际的物理输出并不会立即产生。这是因为PLC需要等到所有程序执行完成后，才会进行统一的输出刷新。

   第三步是刷新输出映像区并执行外部动作。当所有程序执行完成后，PLC会统一刷新输出映像区，将最新的寄存器状态信息输出到外部设备。这一步骤确保了PLC能够准确地将控制指令传达给外部设备，从而实现预期的控制效果。通过执行外接执行结构动作，PLC能够实现对工业设备的精确控制，满足生产工艺的要求。

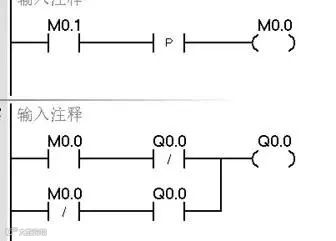

下面用M0.1来代替启停开关

动作过程：每使M0.1接通，则输出Q0.0交替接通、关断，实现单键启停功能。

分析过程：

1、当第一次按下M0.1=1时：M0.0通过上升沿仅接通一个扫描周期

在第一个扫描周期时，M0.1=1，M0.0=1

则网络2中的上部线路---M0.0=1，Q0.0闭点初始还为0，则上部线路通，使Q0.0线圈=1接通。

下部线路的状态---M0.0闭点打开=0，Q0.0开点接通=1，下线路不通。

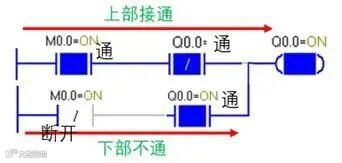

第一个扫描周期结果是：M0.1=1.，M0.0=1，Q0.0=1.如下图

第二个扫描周期时，即使M0.1继续接通=1，由于上升沿仅接通一个扫描周期，则P后线是不通的，因此M0.0不通=0，如下图：

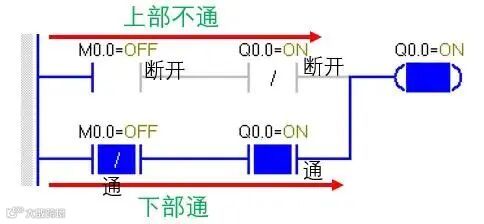

网络2中此时状态变为：

上部线路：M0.0=0，Q0.0闭点打开不通，则上部线路不通

下部线路：M0.0=0，则闭点接通，Q0.0=1，开点接通，则下部线路接通。

第三个扫描周期时，即使放开M0.1=0，M0.0继续为0，网络2中的状态，与第二周期状态相同，Q0.0继续保持为1.

2、第二次接通M0.1=1时：上升沿P后又接通一个扫描周期

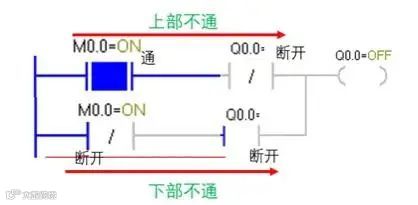

第一个扫描周期：M0.1=1，M0.0=1

在M0.0重新接通情况下：

上部线路：M0.0=1接通，Q0.0闭点继续保持打开。则上部线路不通

下部线路：M0.0闭点打开不通，则下部线路也不通。Q0.0失电，

因此，Q线圈不通

第二个扫描周期时，即使M0.1继续接通=1，由于上升沿仅接通一个扫描周期，则P后线是不通的，因此M0.0不通=0

网络2中，上部线路：M0.0=0，Q闭点接通=1，上部线路不通

下部线路：m0.0闭点通，Q开点断开，下部线路不通。

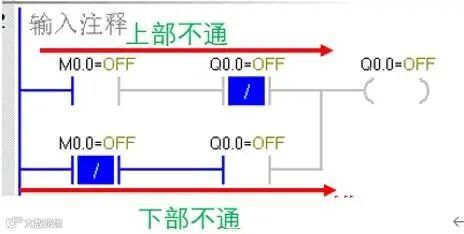

如下图：

在第三扫描周期：放开M0.1=0，m0.0是0

上下线路同上，Q也是失电状态。

这个单键启停之所以能成功实现，主要原因是上升沿的应用，每次接通只能扫描一个周期，如果去掉上升沿P，则该功能动作会乱输出，不能实现交替输出与关断。

利用扫描执行的特点才能正确分析程序的动作，和画出这个程序。

   综上所述，PLC的扫描过程和执行原理是编写可靠无误程序的基础。深入理解这一过程，有助于我们更好地掌握PLC的编程技巧和应用方法，从而在实际工作中编写出更加高效、稳定的控制程序。同时，对于PLC的维护和管理人员来说，了解这一过程也有助于他们更好地诊断和解决潜在的问题，确保PLC系统的正常运行。
