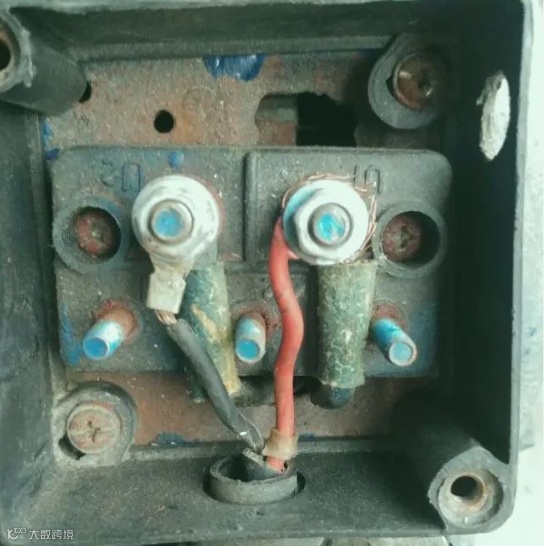

有粉丝朋友问 “家里有一台单相电机，1.5kw，带有两个电容，一个30uf，一个150uf。接线端子如下图所示，红黑线是插头。单相电机是给切割机用，怎么实现正反转?

单相电机正反转怎么接？

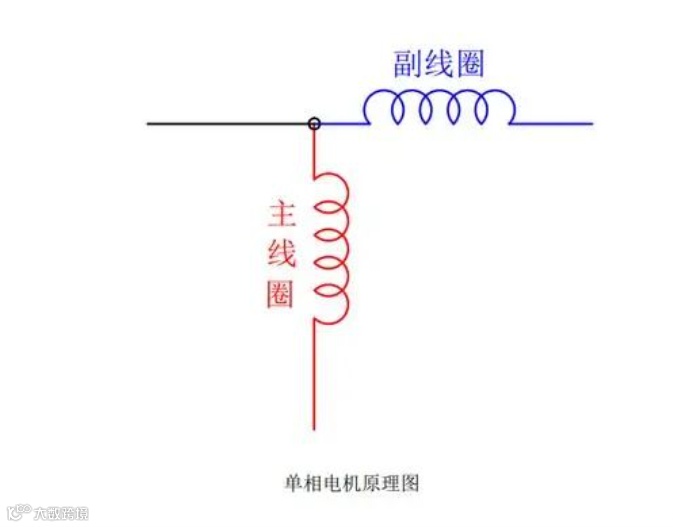

单相电机一共有两组线圈，分别是主线圈和副线圈。主线圈和副线圈一端各引出一条线，另外一端则连接在一起引出一条线，所以单相电机一共引出三条线。

不管是接正转还是反转，在接线之前我们都要先分出主线圈和副线圈。

主副线圈判断方法：用万用表测电机三个端子，可以得到三组数值。其中阻值最小的那一组就是主线圈，阻值最大的一组就是主线圈和副线圈串联的阻值，剩下的一组就是副线圈。

因为主线圈线径比副线圈粗，所以阻值比副线圈要小。

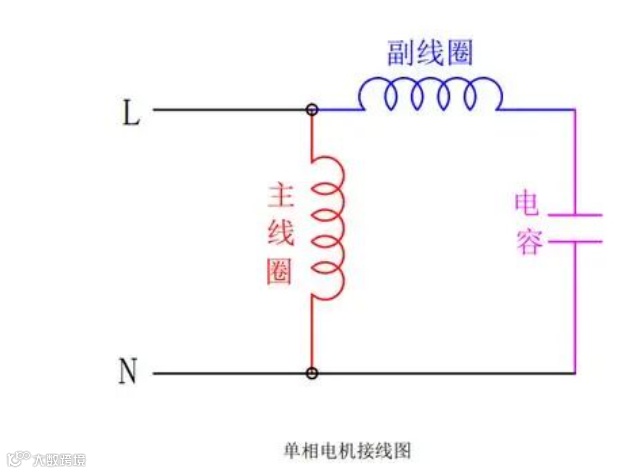

正转接线方法

先把电容接在阻值最大的两个端子上，然后把火线和零线分别接在主线圈两端即可。如图所示

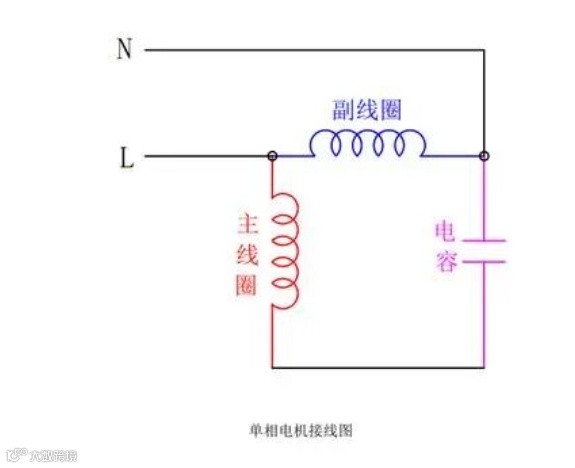

反转接线方法

先把电容接在阻值最大的两个端子上，然后把火线和零线分别接在副线圈两端即可。如图所示

记忆方法

不管是正转还是反转，电容两端始终是接在阻值最大的两根线（即主线圈和副线圈）两端。如果要正转，那就把零线和火线接在主线圈两端；如果要反转，就零线和火线接在副线圈两端。

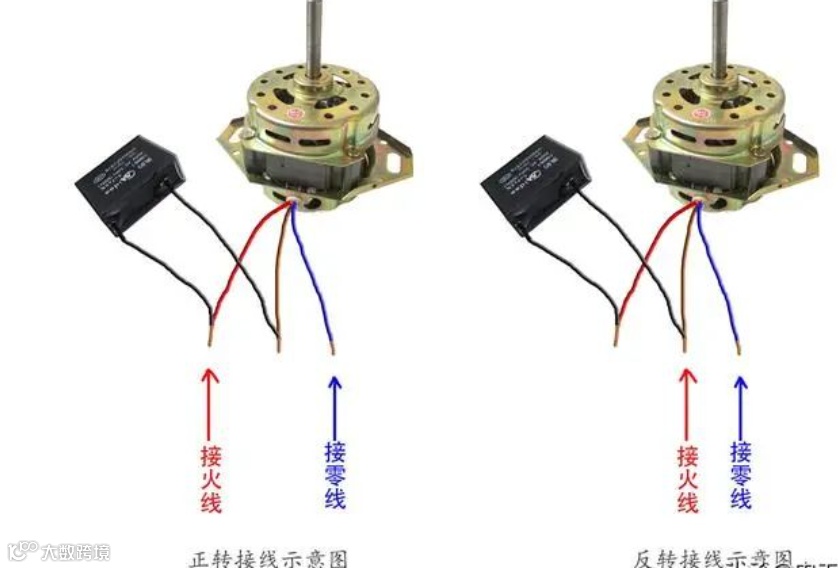

正反转接线方法

最后放一个正反转实物接线图，希望对大家有所帮助。

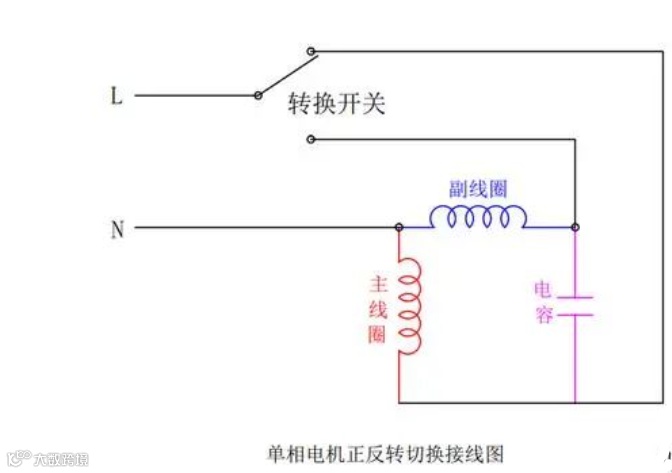

如果想要单相电机能随时切换正转和反转呢？那么我们只需要把电容两端的两根线引出来，然后接一个转换开关就可以了。这样转换开关打上、打下，火线就切换到电容的上端和下端，从而实现正反转。
