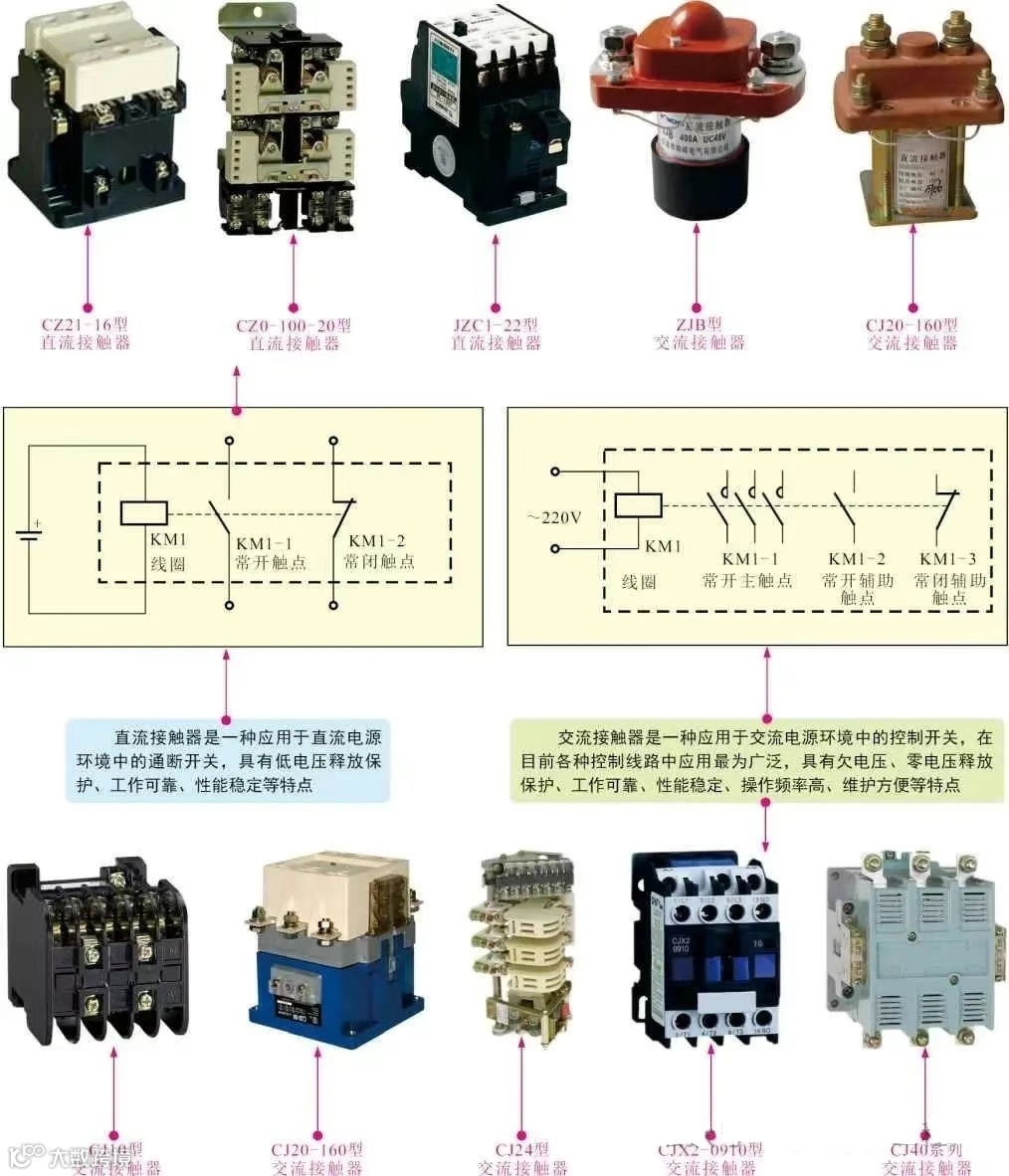

在实际控制线路中，接触器一般利用主触点接通或分断主电路及其连接负载，用辅助触点执行控制指令。在水泵的启停控制线路中，控制线路中的交流接触器KM主要是由线圈、一组常开主触点KM-1、两组常开辅助触点和一组常闭辅助触点构成的。

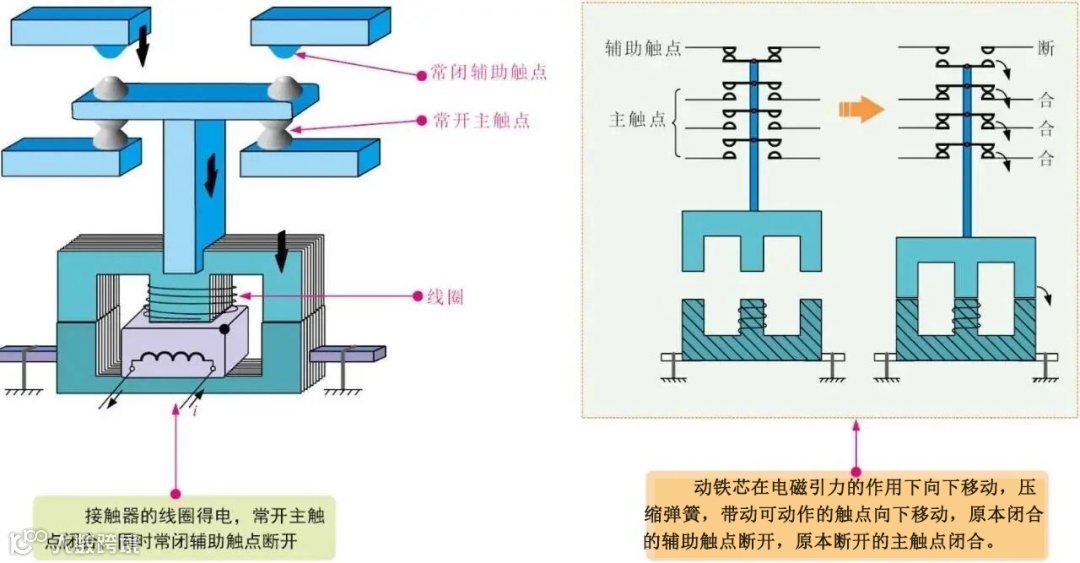

接触器主要包括线圈、衔铁和触点几部分。工作时，核心过程即在线圈得电状态下，使上下两块衔铁磁化相互吸合，衔铁动作带动触点动作，如常开触点闭合、常闭触点断开，如图2所示。

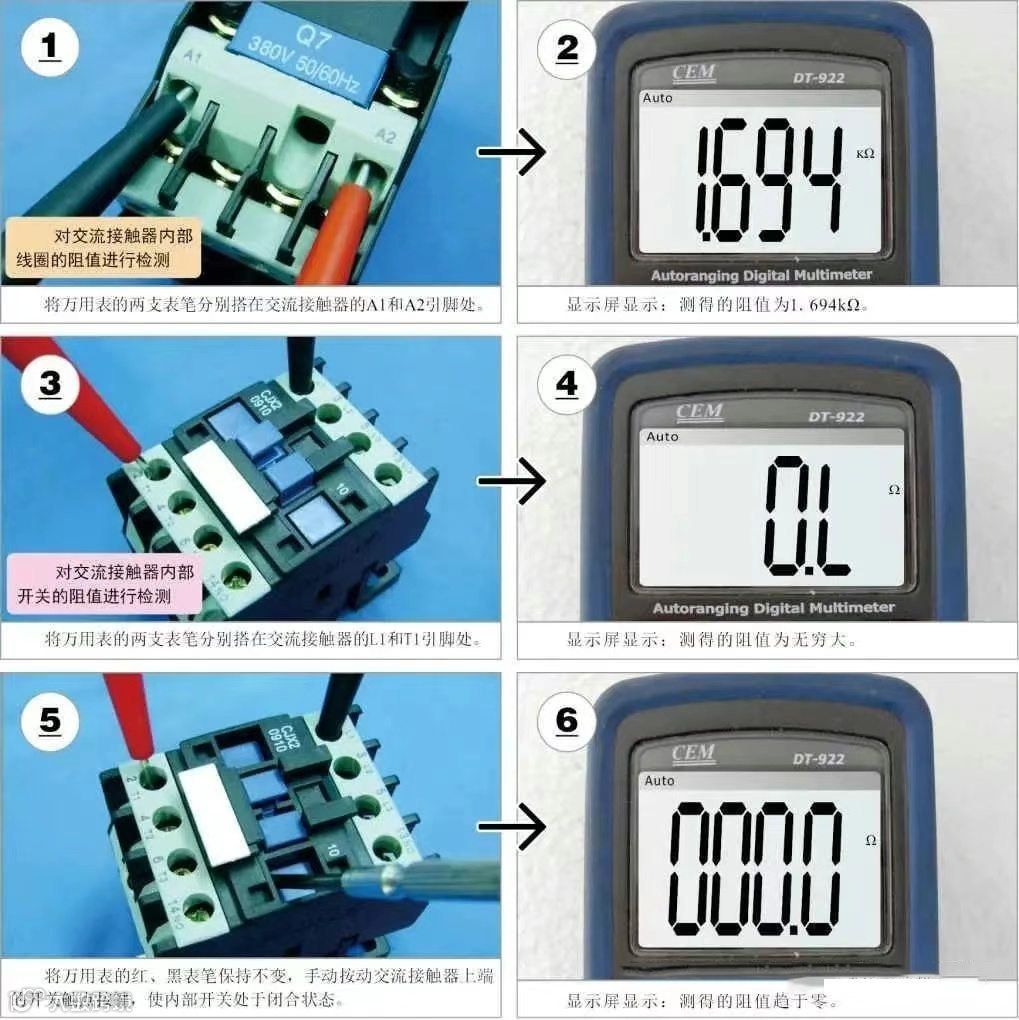

检测接触器可借助万用表检测接触器各引脚间（包括线圈间、常开触点间、常闭触点间）的阻值，或在路状态下，检测线圈未得电或得电状态下，触点所控制电路的通断状态来判断性能好坏。图3为交流接触器的检测方法。

使用同样的方法再将万用表的两表笔分别搭在L2和T2、L3和T3、NO端引脚处，对开关的闭合与断开状态进行检测。当交流接触器内部线圈通电时，会使内部开关触点吸合；当内部线圈断电时，内部触点断开。因此，对该交流接触器进行检测时，需依次对内部线圈阻值及内部开关在开启与闭合状态时的阻值进行检测。由于是断电检测交流接触器的好坏，因此需要按动交流接触器上端的开关触点按键，强制将触点闭合检测。

你学会了吗，是不是非常简单😉
