1.正常运行时，pt开口三角电压为0

2.对中性点直接接地就是俗称的大电流接地系统，由于二次每相电压都为100V，当单相接地（比如A相）时，开口电压相当于BC两相电压矢量和，由于两相夹120°，且二次都为100V，故矢量和100V

3.对小电流接地系统，二次每相相电压为100/3，当单相接地时，比如A相接地，非故障相电压升高为原来1.732倍，即B相电压Ub实际上是原先的Uba，Uc电压实际为原来的Uca，两电压Uba、Uca变为(100/3)*1.732，而两者夹角60°，所以合成电压(100/3)*1.732*1.732=100V

vv、yy、yy△都是三相电压测量时的互感器接法。都可以用于计量或保护。

vv指原边和副边都是v型接法。yy指原边和副边都是y型接法。

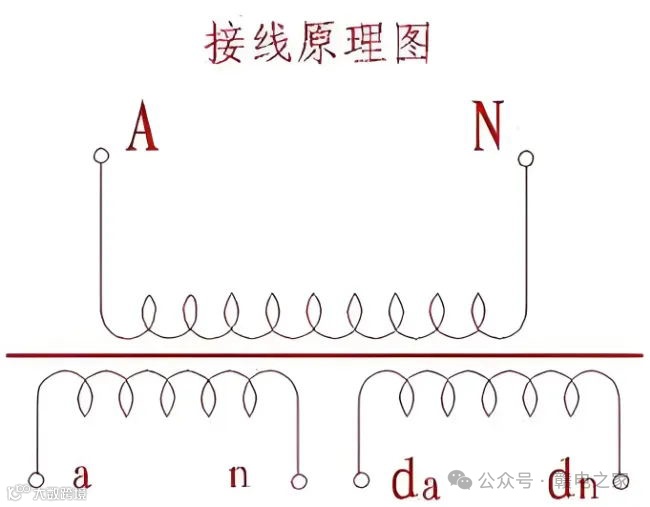

yy△指原边为y型接法，副边为双绕组，一个绕组为y型接法，另一绕组为△接法。三相电压互感器相当于三个单相电压互感器的组合。

三角开口电压是指副边绕组类似三角形接法，但是这个三角形是开口的，即：A尾端与B首端相连，B尾端与C首端相连。开口电压指A首段与C尾端之间的电压。开口三角用于检测零序电压，可用于缺相及单相接地检测。

开口三角绕组的匝数一般是计量或测量用相绕组的根号3分之一；开口三角形端电压等于三相对地电压的向量和的根号3分之一；

当三相对地电压平衡时，向量和等于零，开口电压为零；当发生一相接地时，向量和等于根号3倍线电压，开口电压等于线电压，越限报警；当一相高压熔丝熔断时，向量和等于线电压，开口电压等于相电压，越限报警。
