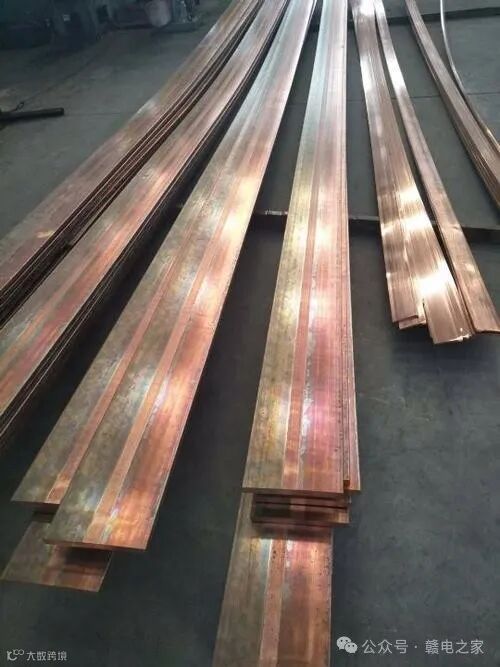

铜排TMY的意思就是硬态铜母线。

TMY铜排的T代表（铜）、M代表（母线）、Y代表（硬态）。

除了硬态铜母线（TMY）外还有软态铜母线（TMR）。

TMR铜排的R代表（软态）。

电力汇流排由铜材或铝材制作，是截面为矩形或倒角(圆角)矩形的长导体。由铝质材料制作的称为铝汇流排（又称铝母线、铝排或接地铝排），由铜质材料制作的称为铜汇流排（又称铜母线、铜母排或接地铜排），在电路中起输送电流和连接电气设备的作用。
铜的导电性能等优于铝，故铜排在电气设备，特别是在高压电气柜和低压配电柜中得到了广泛的应用。一般在配电柜中的U、V、W相母排和PE母排通常采用铜排（电流较小时也使用铝牌，可以降低设备成本）；铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排（A相）涂有“黄”色，V相铜排（B相）涂有“绿”色，W相铜排（C相）涂有“红”色，PE母线铜排（地线）涂有“黄绿相间”双色。

以下整理的各种规格的铜排载流量，供广大电气工程技术人员参考使用（录自德国BEA）
一、铜排载流表
铜汇流排
许可载流量
每相导
线数
规格mm
面积mm2
重量kg/m
交流A
直流A
15×2
30
0.27
130
130
1
15×3
45
0.4
155
155
1
20×2
40
0.36
175
175
1
20×3
60
0.54
220
220
1
20×5
100
0.89
285
280
1
25×3
75
0.67
250
250
1
25×5
125
1.12
325
325
1
30×3
90
0.80
305
305
1
30×5
150
1.34
370
370
1
30×5
300
2.68
670
700
2
40×5
200
1.78
420
420
1
40×5
400
3.56
800
860
2
40×10
400
3.56
715
715
1
40×10
800
7.12
1230
1400
2
50×5
250
2.23
585
590
1
50×5
500
4.45
1030
1150
2
50×10
500
4.45
875
875
1
50×10
1000
8.92
1600
1700
2
60×5
300
2.67
700
700
1
60×8
480
4.28
875
875
1
60×10
600
5.34
1000
1000
1
60×10
1200
10.68
1790
1850
2
60×10
1800
6.02
2540
2900
3
80×10
800
7.12
1300
1300
1
80×10
1600
14.24
2240
2300
2
80×10
2400
21.37
3310
3400
3
80×10
3200
28.48
4250
4500
4
100×10
1000
8.9
1650
1650
1
100×10
2000
17.8
1735
1825
2
100×10
3000
26.7
3770
3950
3
100×10
4000
35.6
5010
5250
4
120×10
1200
10.7
1920
2100
1
120×10
2400
21.4
3100
3700
2
120×10
3600
32.1
4000
5200
3
120×10
4800
42.8
5280
6600
4


二、铜棒与铜管载流表
铜棒和铜管
许可载流量
每相
导线
数
材
料
规格mm
面积
mm2
重量
kg/m
直流
A
交流
A



铜
棒
直径10
78.5
0.706
205
205
1
直径12
118
1.02


1
直径16
201
1.81
400
400
1
直径20
313
2.82
540
540
1
外径30/内径14
160
1.41
400
400
1
铜
管
外径30/内径20
255
2.27
580
58
1

铜排又称为铜母线，一般在配电柜中的A、B、C以及U、V、W相母排和PE母排均采用铜牌。
铜排主要用在一次线路上(大电流的相线、零线以及地线)。电柜之间连接的一般称为主母排，而主母排分到每个电柜内的开关电器上的称为分支母排。
铜排也有镀锡的，一般在电柜的连接处都会做镀锡处理和压花处理或者加导电膏。空余处有时加热缩套管保护，有的用绝缘漆。选择铜牌最主要的原因是铜牌载流量，根据电流的大小选择合适的铜牌，并且连接处的螺钉必须拧紧，否则电流大时可能会烧熔铜排。
三、矩形母线载流量快速计算方法
在母排加工的生产过程中，经常会遇到如何准确的选用何种规格母排的问题。昌晖仪表技术部经过长期的工作经验，摸索出了一套简单、易记的母排载流量的计算方法，以供大家参考。
一般矩形铜排的载流量公式为：
铜排载流量(40℃)=铜排宽度(mm)×厚度系数
其中铜牌厚度系数为：
母排厚度/mm
12
10
8
6
5
4
厚度系数
20
18
16
14
13
12


◆ 2层铜排载流量(40℃)=单层铜排载流量×系数(1.56-1.58)
◆ 3层铜排载流量(40℃)=单层铜排载流量×系数2
◆ 4层铜排载流量(40℃)=单层铜排载流量(不推荐，可采用异形铜排)×2.45
◆ 铜排载流量(40℃)=铜排载流量(25℃)×系数0.85
◆ 铝排载流量(40℃)=铜排载流量(40℃)÷系数1.3
◆ 零(N)排母线按照相排母线的一半选取，但不得小于16mm2。
四、示例
例：如求母排TMY100×10载流量为：
◆ 单层：100×18=1800(A)[查手册为1860A]
◆ 双层：2TMY100×10的载流量=1800×1.58=2940(A) [查手册为2942A]
◆ 三层：2TMY100×10的载流量=1860×2=3720(A) [查手册为3780A]
一次母线应选用带圆角的铜母线，以避免尖端放电。在选择母线时，除了考虑动热稳定因素外，其铜排载流量应按母线长期允许工作稳定为+70℃、周围空气温度为+30℃的数据选配。
