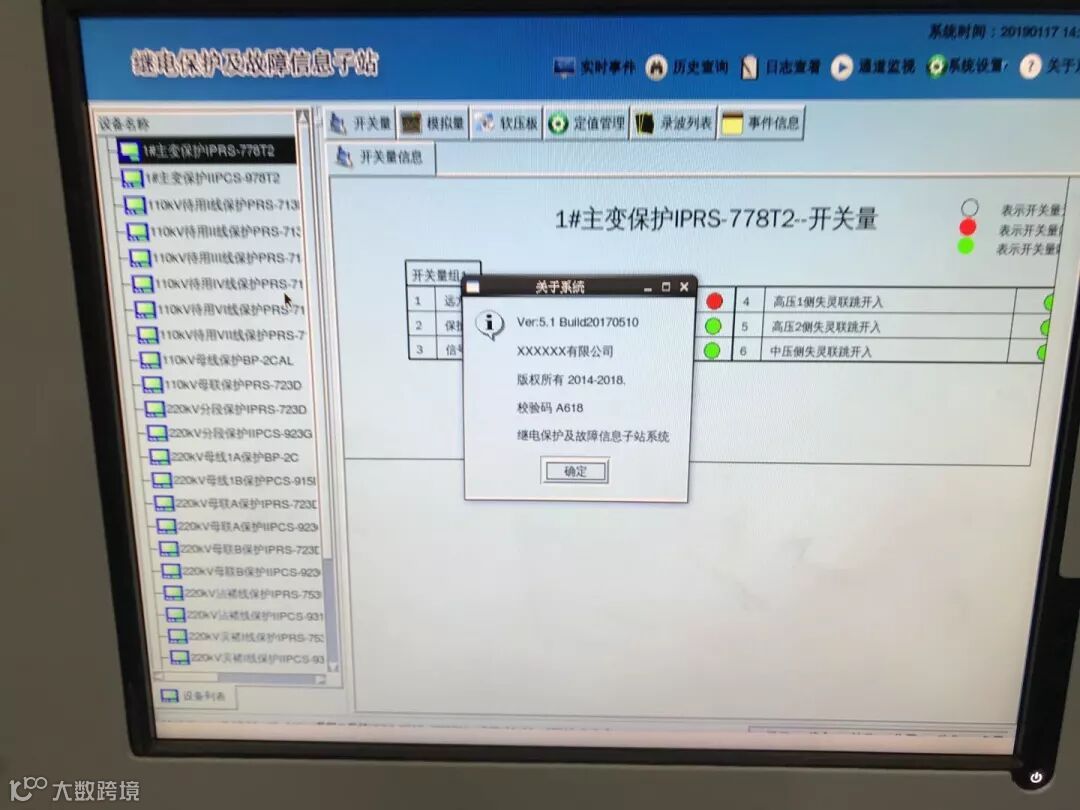

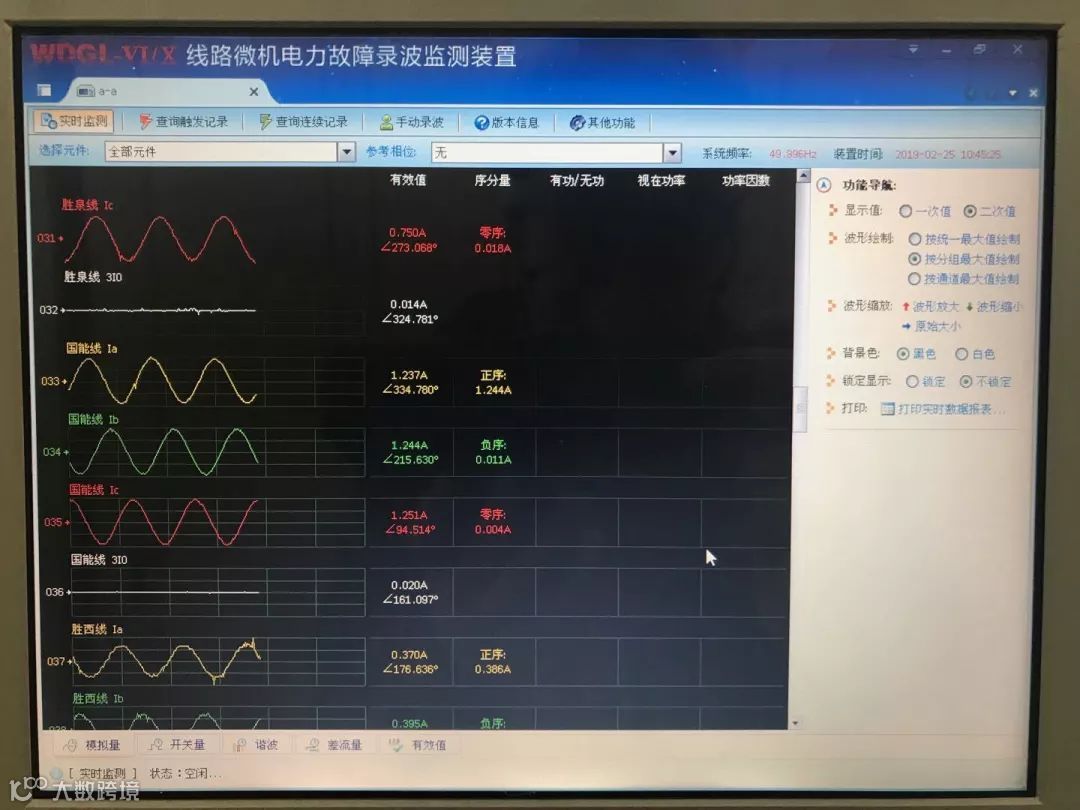

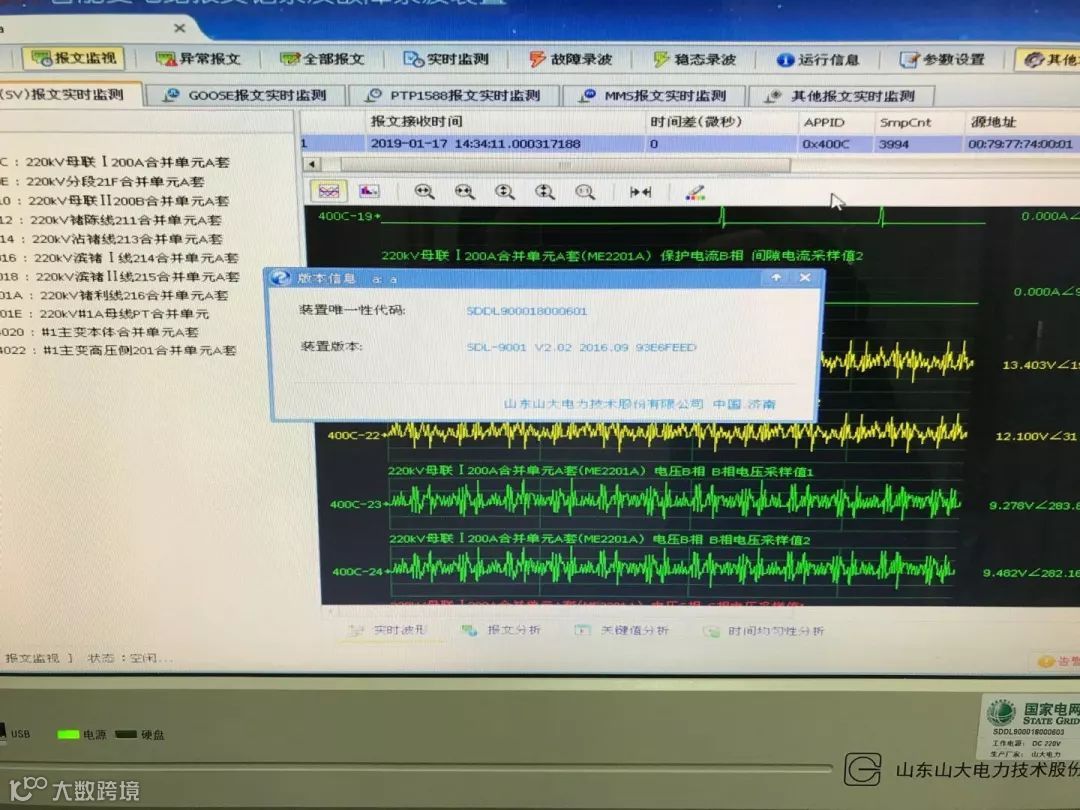

故障录波器的作用
02
03
故障录波器的启动方式
故障录波器分析要求
1、能自动综合双端数据进行故障测距；
2、能根据记录的电流、电压形成波形，导出各序分量及其向量图、阻抗变化轨迹；
3、具备完善的数据库管理功能。
分析录波图的基本方法
1、大致判断系统发生了什么故障，及故障持续时间。
2、以某一相电压或电流的过零点为相位基准，查看故障前电流电压相位关系是否正确，是否为正相序，负荷角为多少度。
3、以故障相电压或电流的过零点为相位基准，确定故障态各相电流电压的相位关系。（注意选取相位基准时躲开故障初始及故障结束部分，一是非周期分量较大，二是电压电流夹角由负荷角转换为线路阻抗角跳跃较大，容易造成错误分析）
4、绘制向量图，进行分析。
简单故障波形分析

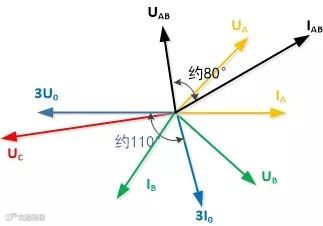

A相单相接地故障录波图分析要点
1、某相电流增大，电压降低；出现零序电流、零序电压。——可确定系统发生的故障为单相接地故障。
2、电流增大、电压降低为同一相别。——可确定电流、电压相别没有接错。
3、零序电流相位与故障相电流同向，零序电压与故障相电压反向。
4、故障相电压超前故障相电流约80°（即线路阻抗角）左右，零序电流超前零序电压约110°左右。——可确定保护装置、二次回路整体均没有问题。
对于单相故障，故障相电压超前故障相电流约80°；对于多相故障，则是故障相间电压超前故障相间电流约80°。
若单相接地故障不符合上述条件情况，那么需要仔细分析，查找二次回路是否存在问题。

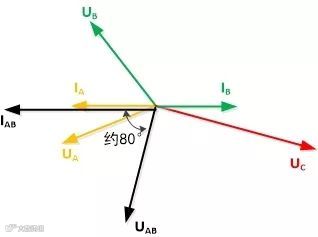

AB两相短路故障录波图分析要点
1、两相电流增大，两相电压降低；没有零序电流、零序电压。
2、电流增大、电压降低为相同两个相别。
3、两个故障相电流基本反向。
4、故障相间电压超前故障相间电流约80°左右。
若两相短路故障不符合上述条件情况，那么需要仔细分析查找二次回路是否存在问题。
AB两相接地故障录波图分析要点
1、两相电流增大，两相电压降低；出现零序电流、零序电压。
2、电流增大、电压降低为相同两个相别。
3、零序电流相位为位于故障两相电流间。
4、故障相间电压超前故障相间电流约80°左右；零序电流超前零序电压约110°左右。
若两相接地故障不符合上述条件情况，那么需要仔细分析查找二次回路是否存在问题。
三相短路故障录波图分析要点
1、三相电流增大，三相电压降低；没有零序电流、零序电压。
2、故障相电压超前故障相电流约80°左右；故障相间电压超前故障相间电流同样约80°左右。
若三相短路故障不符合上述条件情况，那么需要仔细分析查找二次回路是否存在问题。
