导读：在低压电机启动回路的设计与实施中，开关（断路器）、接触器和热继电器作为三大核心元件，各自承载着不可或缺

在低压电机启动回路的设计与实施中，开关（断路器）、接触器和热继电器作为三大核心元件，各自承载着不可或缺的功能，共同确保电机安全、稳定地启动和运行。那么电机回路设计：断路器，接触器，热继电器，三者应该怎么选型呢？下面本文简明扼要地给大家介绍一下。

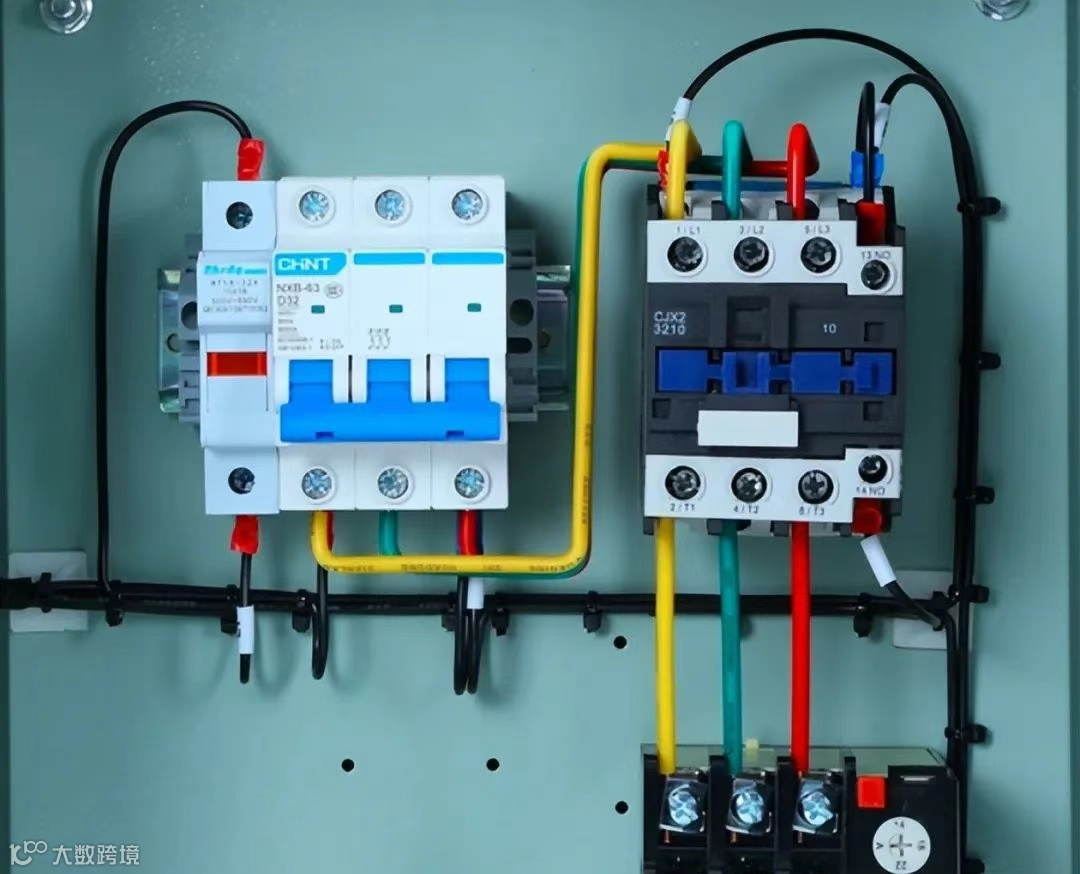

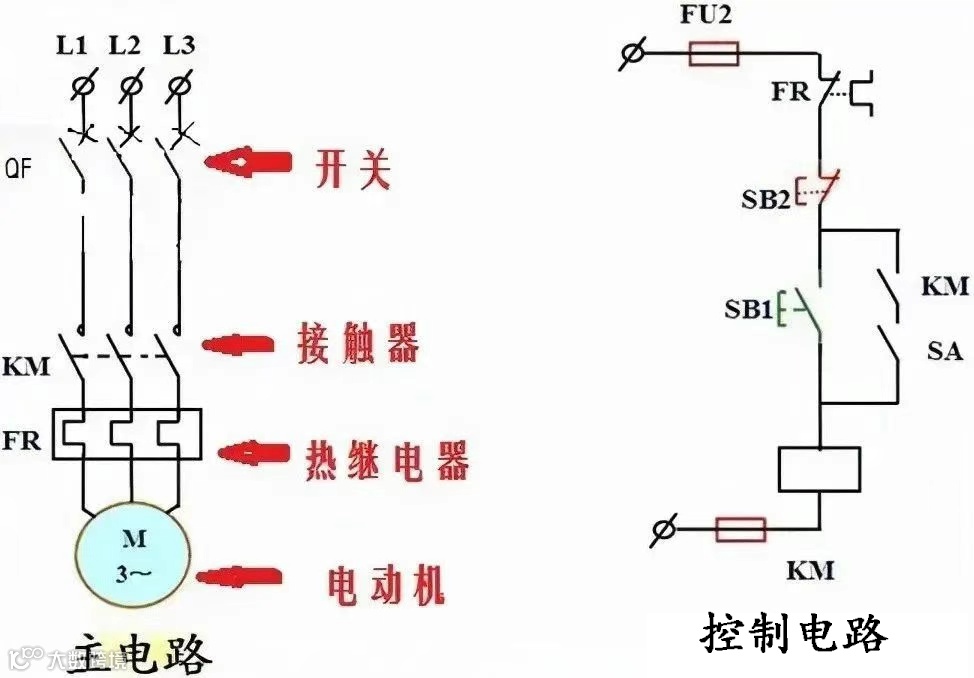

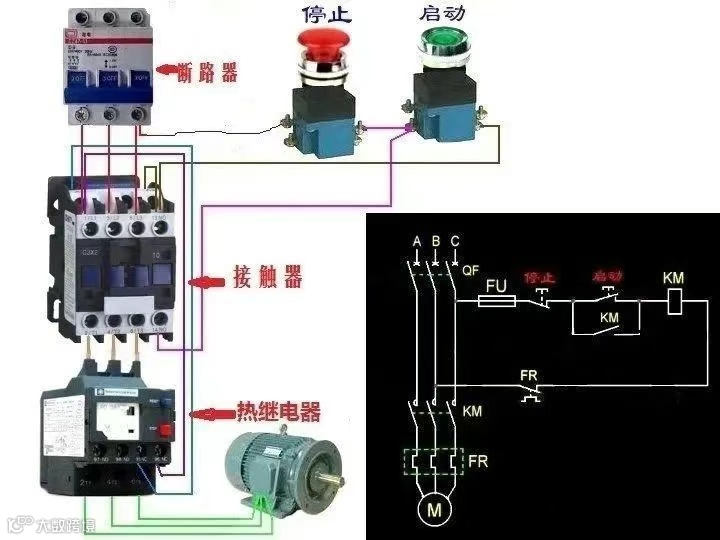

1、低压电机启动回路用到的主要元件

低压电机启动回路用到的主要元件有：开关（断路器）、接触器、热继电器。

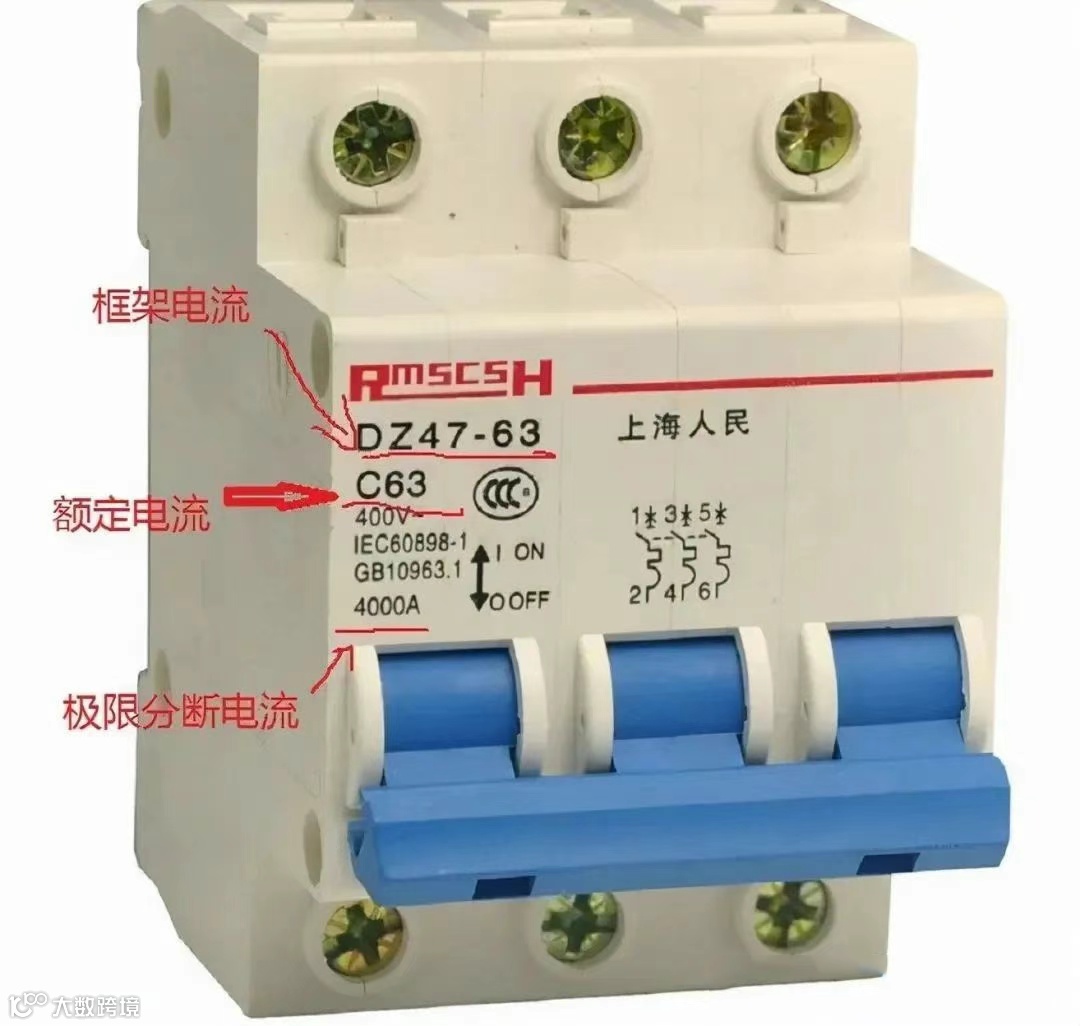

2、断路器（开关）选型的几个要点

（1）空气开关额定电压必须大于等于线路额定电压;

（2）空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流。

（2）开关的遮断电流（开断能力）大于线路的最大短路电流

空气开关型号中的字母“D”表示动力，字母“C”表示照明。目前家庭使用DZ系列的空气开关(带漏电保护的小型断路器）。电机回路要选择“D”系列

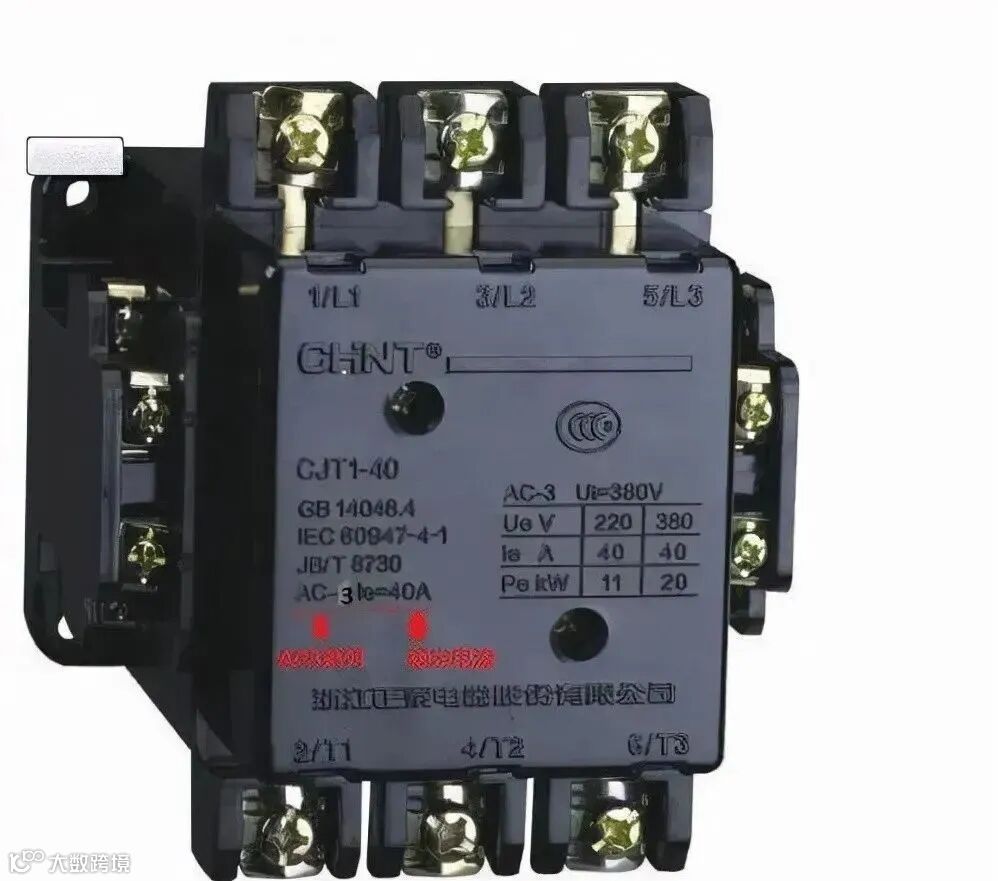

3、接触器的选型

（1）交流接触器选型根据电动机的启动电流来选，一般取启动电流的1.5倍比较合适。

（2）动力回路选择AC3系列

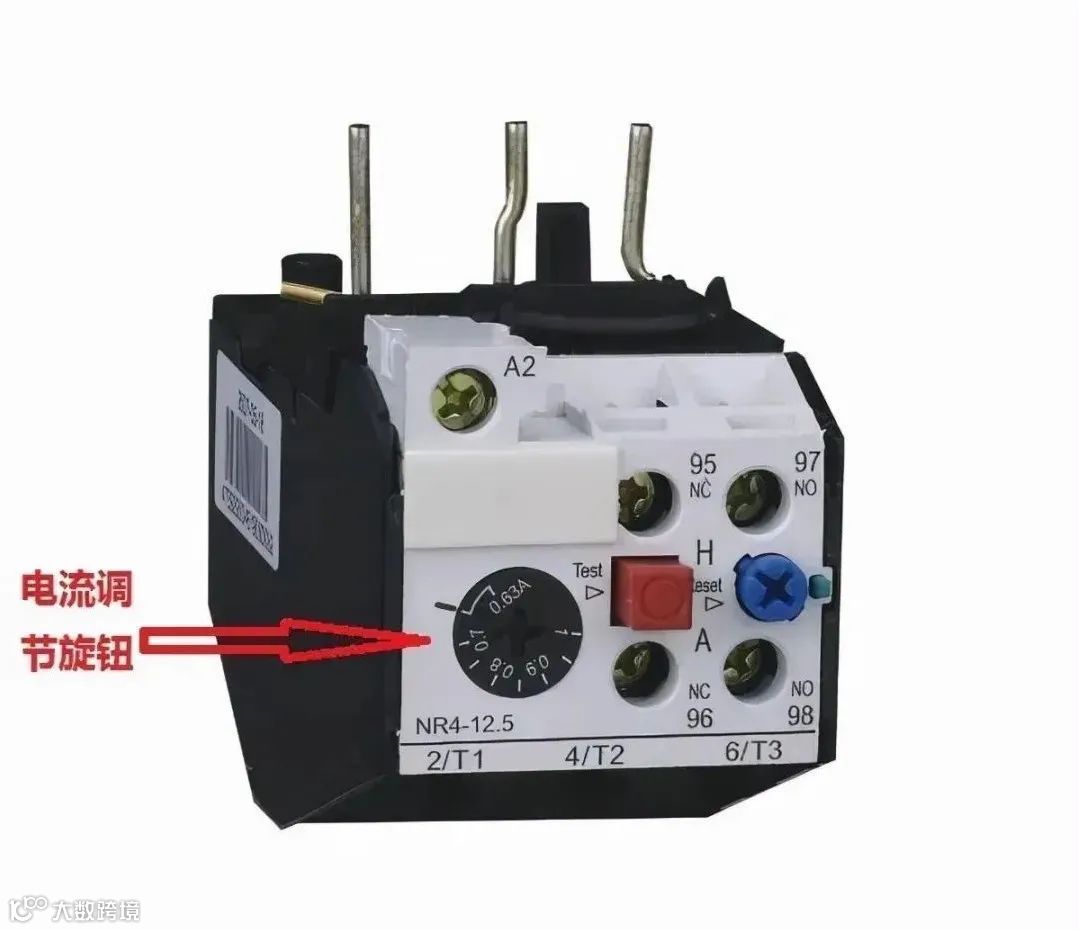

4、热继电器选型

当热继电器用于保护长期工作制或间断长期工作制的电动机时，一般按电动机的额定电流来选用。例如，热继电器的整定值可等于0.95~1.05倍的电动机的额定电流，或者取热继电器整定电流的中值等于电动机的额定电流，然后进行调整。

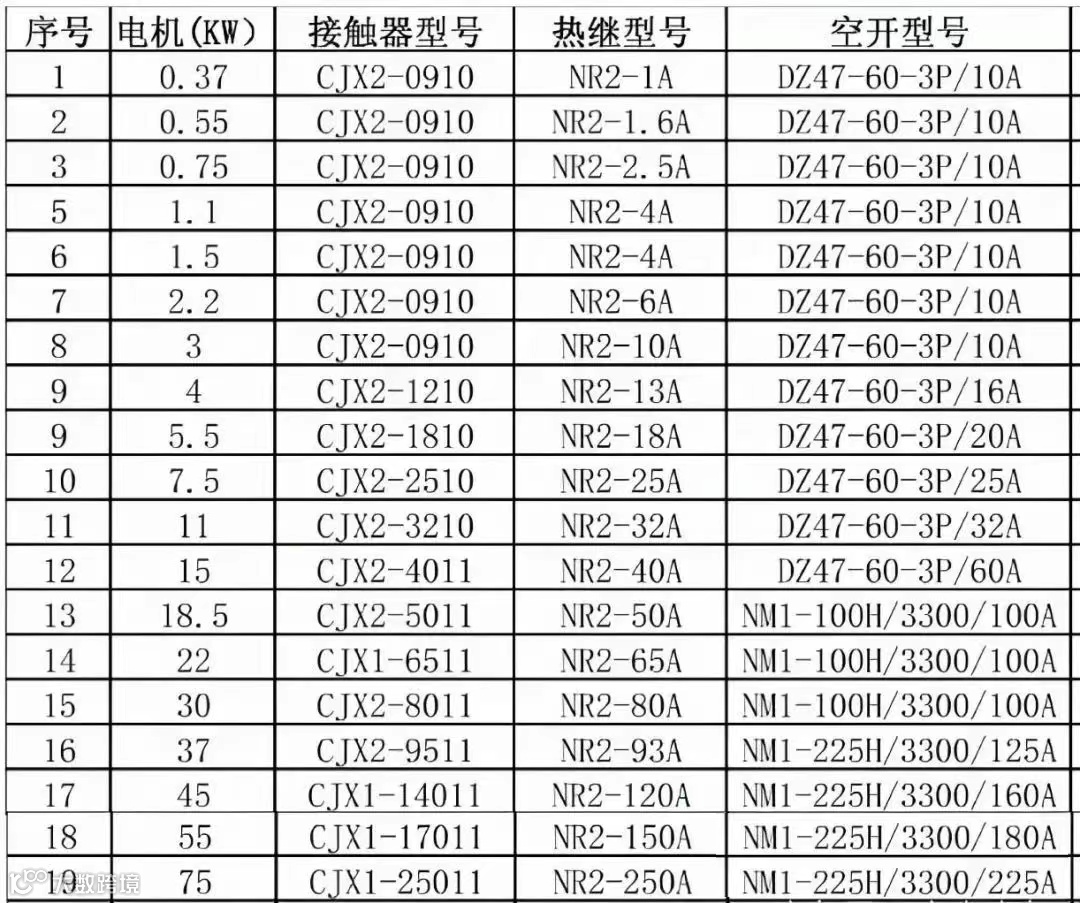

5、常用低压电机断路器（开关）、接触器、热继电器型号配合表（以XX的品牌为例）
