今天和大家聊一下断路器，断路器的选择与整定需根据具体应用场景、负载类型及保护要求进行综合考量，以下是断路器选择与整定的关键步骤及要点总结：
一、断路器选型原则
1、额定电压匹配
断路器额定电压 ≥ 电路工作电压（如380V系统选400V断路器）。
2、额定电流选择壳架电流：断路器额定电流 ≥ 线路计算电流（Ib）。
脱扣器整定值：长延时整定值（Ir）应满足 Ib ≤ Ir ≤ Iz（Iz为线路允许载流量）。
高温环境修正：40℃以上需降容（如50℃时额定电流×0.8）。
3、分断能力校验
极限分断能力（Icu）≥ 线路最大短路电流（Ik3），优先选择Icu=Ics=Icw的断路器。
二、保护整定步骤

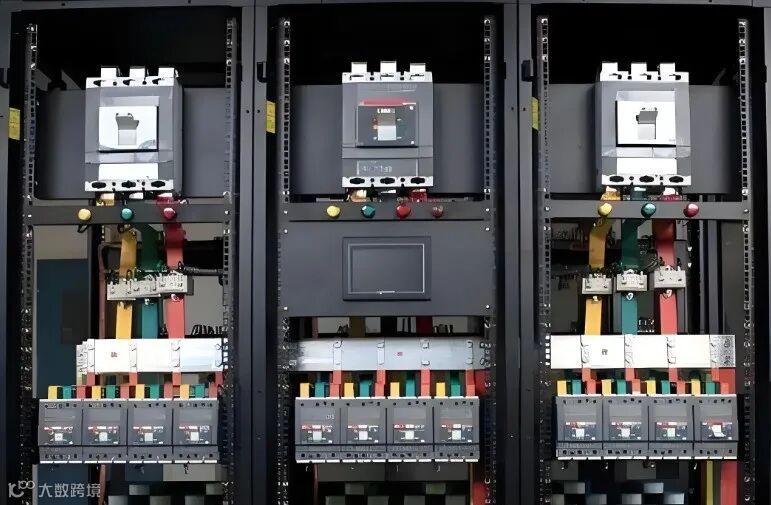

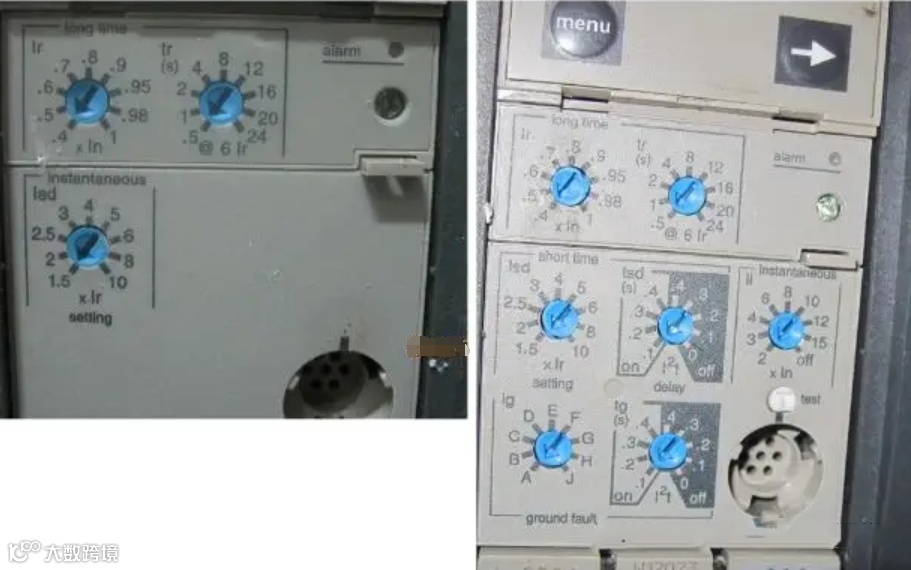

1. 长延时保护（过载保护）
整定电流（Ir）：一般取 Ir = (1.05~1.15) × Ib，电子脱扣器可调范围更广（0.4~1.0In）。电动机回路：Ir = 电动机额定电流。
动作时间（Tr）：按6倍Ir时的延时设定（如Tr=16s表示6Ir时16秒脱扣）。
动作时间（Tr）：按6倍Ir时的延时设定（如Tr=16s表示6Ir时16秒脱扣）。
2. 短延时保护（短路后备保护）
整定电流（Isd）：躲过尖峰电流：Isd ≥ 1.2 × (最大电动机启动电流 + 其他负荷电流)。典型值：Isd = (3~5) × Ir。
动作时间（Tsd）：上级断路器Tsd ≥ 下级断路器Tsd + 0.1s（确保选择性）。
3. 瞬时保护（短路速断）
整定电流（Ii）：电动机回路：Ii = (8~15) × 电动机额定电流（鼠笼电机取高值）。配电回路：Ii ≥ 1.1 × 线路末端最小短路电流。
三、选择性保护关键
1、电流选择性
上级断路器短延时整定值 ≥ 1.5倍下级瞬时整定值。
2、时间选择性
上级断路器短延时时间比下级长0.1~0.2s（如上级0.4s，下级0.2s）。
3、能量选择性
下级断路器采用限流型（如NSX），快速切断故障，减少上级能量积累。
四、特殊场景处理
1、电动机回路
选用电动机专用脱扣器（如MA型热磁脱扣器），避免启动电流误动作。
2、高温环境
断路器额定电流需降容（如50℃时×0.8），并校验热稳定。
3、照明回路
微型断路器（MCB）瞬时整定值取6倍计算电流（C型曲线）。
五、校验与注意事项
1、灵敏度校验
线路末端最小短路电流 ≥ 1.3倍断路器瞬时整定值。
2、电缆保护
过载保护需满足 Ir ≤ 0.8 × Iz，短路保护需满足 Ii ≤ 4.5 × Iz。
3、标准参考
遵循《低压配电设计规范》（GB 50054）和断路器厂商技术手册。

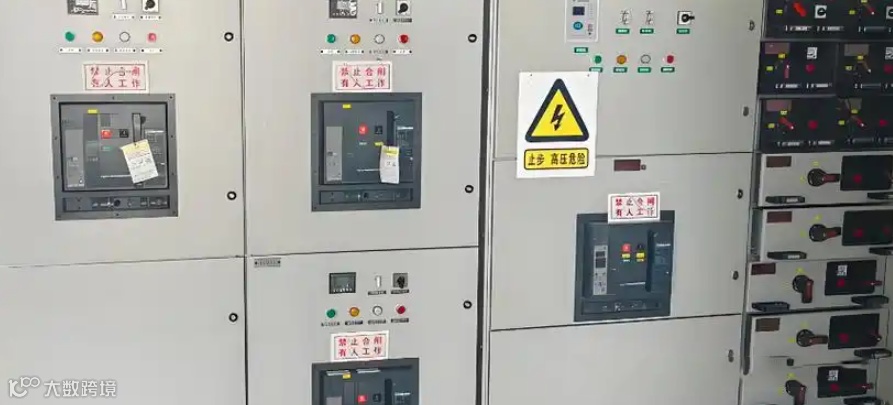

六、示例：配电回路整定
已知条件：计算电流Ib=185A，末端短路电流Ik3=28kA。
选型：NSX250N断路器，配MIC5.2A电子脱扣器。
整定：通过以上步骤，可确保断路器在过载、短路时可靠动作，同时实现上下级选择性配合，保障供电连续性。实际应用中需结合具体负载特性及环境条件调整参数。
