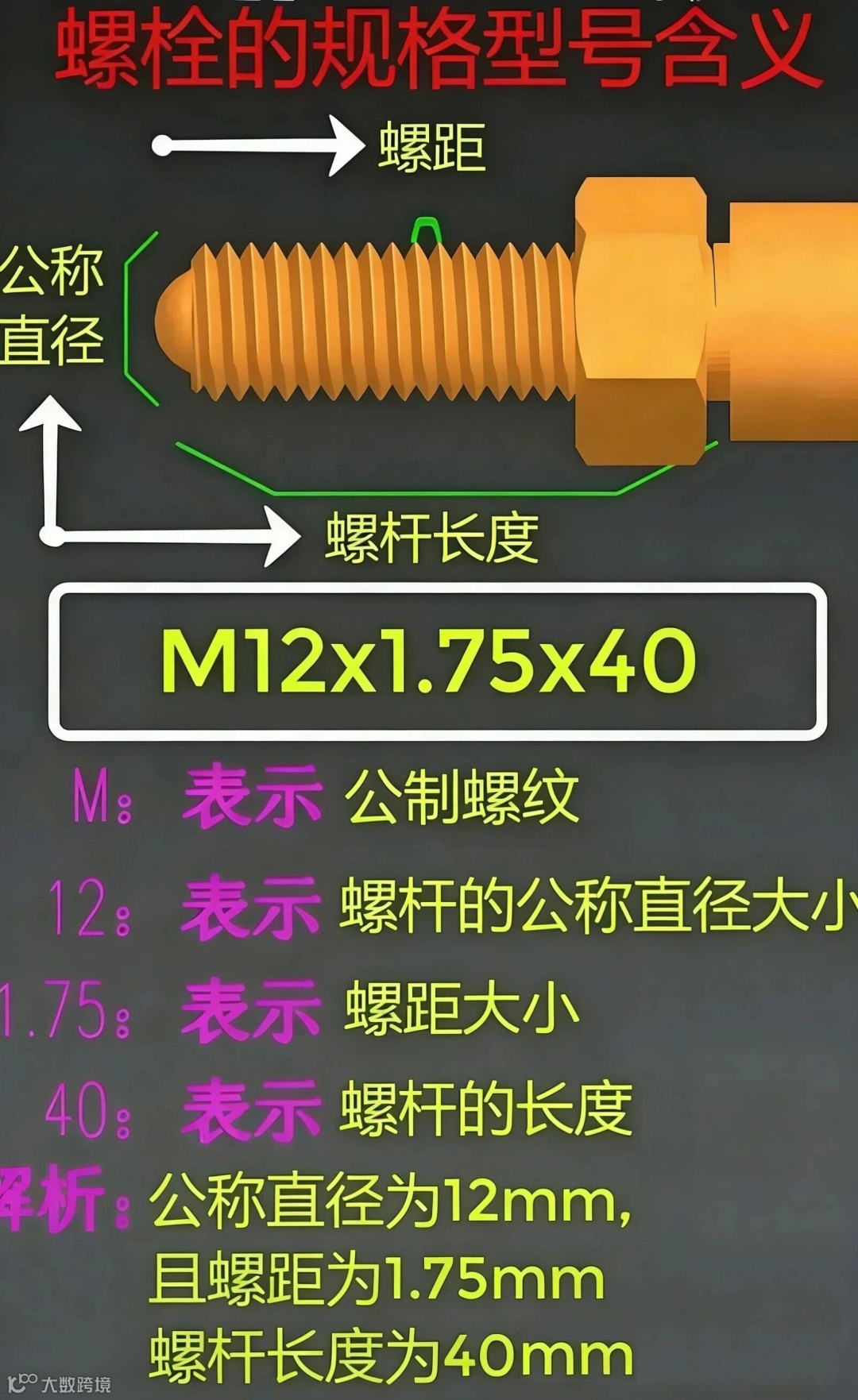

1. 核心结构标注（结合图示）图中用一个橙色螺栓示例，标出了三个关键参数：
公称直径：螺纹的外径（大径），对应型号中“M”后的第一个数字。
螺距：相邻两牙在中径线上对应点间的轴向距离，对应型号中“x”后的数字。
螺杆长度：从螺栓头部支撑面到螺杆末端的长度，对应型号中最后的数字。
2. 规格型号解析（以图中示例 M12×1.75×40 为例）
M ：代表公制螺纹（Metric Thread），这是国际通用的标准螺纹制式。
12 ：代表螺杆的公称直径为12毫米（注意：这是螺纹的大径，不是小径）。
1.75 ：代表螺距为1.75毫米（即每两圈螺纹之间的轴向距离是1.75mm，细牙螺纹常用这种标注）。
40 ：代表螺杆长度为40毫米（从头部支撑面到螺杆尖端的距离）。
3. 通俗理解与应用
如果你看到一个螺栓标着 M8×1.25×30 ，意思是：
公制螺纹；
直径8mm；
螺距1.25mm；
螺杆长30mm。
为什么螺距重要？
螺距决定了螺纹的“疏密程度”。比如M12有粗牙（默认螺距1.75）和细牙（如1.5、1.25等），细牙螺纹更精密、抗振性更好，常用于薄壁件或需要防松的场合。
长度怎么选？
螺杆长度要根据安装材料的厚度来定，一般要保证螺栓穿过被连接件后，螺母能拧紧，且螺杆末端留出适当余量（通常不小于1~2倍螺距）。
