VPU16电暖器变频控制器使用说明

VPU16电暖器变频控制器使用说明 红塔煤改电
2021-11-23
0
导读:VPU16电暖器变频控制器使用说明



一. 概述

  VPU16电暖器变频控制器,采用微电脑控制芯片,通过内部温度传感器,实时与用户所设定的参数进行比较,自动采用变功率方式控制加热设备,以达到保持室内温度恒温的目的。内部配备可充电电池,在断电情况下,保留时钟和设置数据。以确保在谷电时段,精确控制蓄能加热,充分利用谷电蓄能。本设备具备显示清晰,定时准确,操作简便,安全可靠等优点,是专门为蓄热式电暖器变频控制的产品。
二. 主要技术参数
电源电压:AC220V±10%,50Hz
负载电流:20A(阻性负载)
工作温度:0℃~70℃
定时误差:小于1%
控温范围:10℃~25℃
控温精度:±1℃

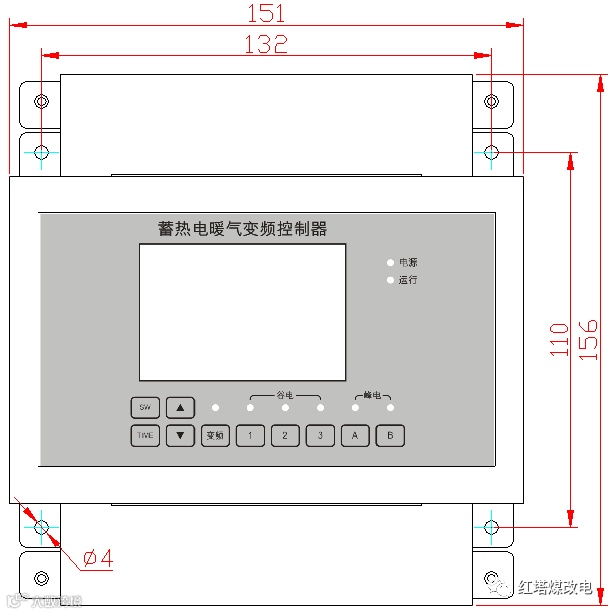

外型尺寸:151x156x52(mm)(右图所示)
安装尺寸:132x110(mm)


三. 面板说明及功能
3.1  LCD显示,如下图

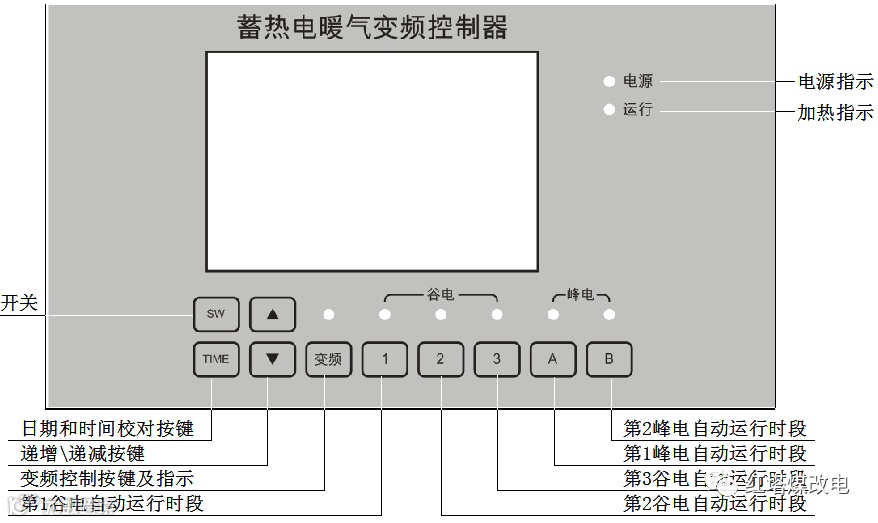

3.2  面板开关及指示:
  开关键“SW”、调试时间键“Time”、变频键“变频”、谷电自动1键“1”、谷电自动2键“2”、谷电自动3键“3”、峰电自动1键“A”、峰电自动2键“B”、增加键“△”、减少键“▽”;指示灯有电源灯、加热灯、变频灯、谷电自动1、谷电自动2、谷电自动3、峰电自动1、峰电自动2等指示灯;
3.3 功能说明


“SW”按键:开启和关闭蓄热电暖器,本控制器处于待机状态。
“变频”按键:奇次开启(指示灯亮),偶次关闭(指示灯灭)。开启时,当室内温度低于设置温度1°C时,开启半功率补充加热,保持室内恒温;在变频工作时,“运行”指示灯闪动;
“△”和“▽”按键:正常状态下,按这两个键,可以调整设置温度增加或减少,设置温度可以设置在10°C到25°C之间。本控制器依据设置温度,在变频开启时,微调加热器,补充热能;
“Time”键:配合“△”和“▽”按键,调整年、月、日和时钟的小时、分钟,使得时钟与北京时间同步;操作为:“Time”—> 待调整的参数闪动,用“△”或“▽”调整年—>月—>日—>小时—> 分钟闪动,用“△”或“▽”调整。调整期间,5秒之内没操作,系统退出调整状态,自动恢复到正常状态。轻触“1”、“2”、“3”、“A”、“B”按键,启动自动运行程序。峰电偶次按键,关闭运行时段。
自动运行程序,遵循下表工作
序号
时间段
加热器
开启时间
加热器
关闭时间
加热器
开启时间
加热
时长
备注
自动1
时间段1
20:00~0:00
  0:00~3:00
3:00~8:00
9小时
谷电
自动2
时间段2
20:00~0:00
0:00~2:00
2:00~8:00
10小时
谷电
自动3
时间段3
20:00~8:00

20:00~8:00
12小时
谷电
自动A
时间段1
16:00~18:00


2小时
峰电
自动B
时间段2
16:00~20:00


4小时
峰电
自动运行时间段,变频不工作。
四. 安装
4.1 墙体安装:在墙体打入涨塞,用4个M3自攻螺钉固定;
4.2 配线
1) 取下设备防护罩;

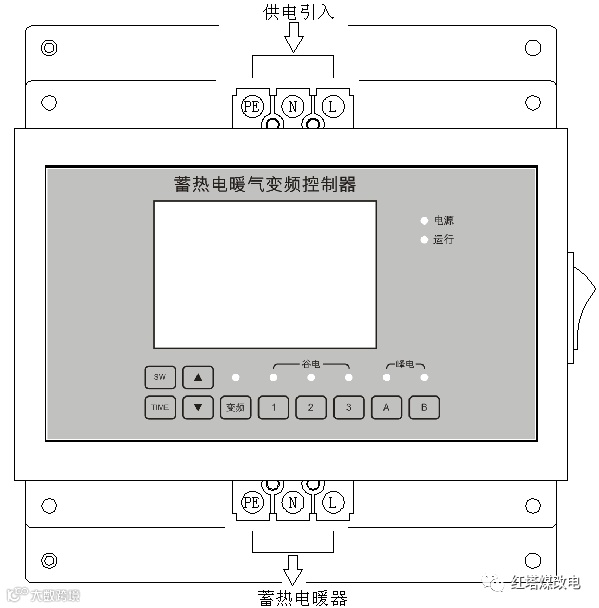

2) 按右图配线;
3) 装好设备防护罩。
五. 时段设置
   同时按下“TIME”和“变频”按键,时长在10秒左右,进入时段设置模式。轻触按键“1”、“2”、“3”、“A”、“B”改变时段类型,轻触“TIME”按键改变开启或关闭的时间、轻触“”或“”按键,调整时间值。

六. 恢复出厂设置
   同时按下“TIME”和“开关”按键,时长在10秒左右,恢复出厂设置。恢复成功,LCD屏闪烁几次;恢复出厂时段和设置温度数据。
七. 异常处理
7.1 通电无显示:
1)检查供电引入电源,查看N、L是否正常;
2)与厂家联系,严禁自行拆卸。
八. 售后
8.1 本产品自售出之日起,非人为破坏的,免费保修1年;
8.2  感谢选用本公司产品!


视频调试教程

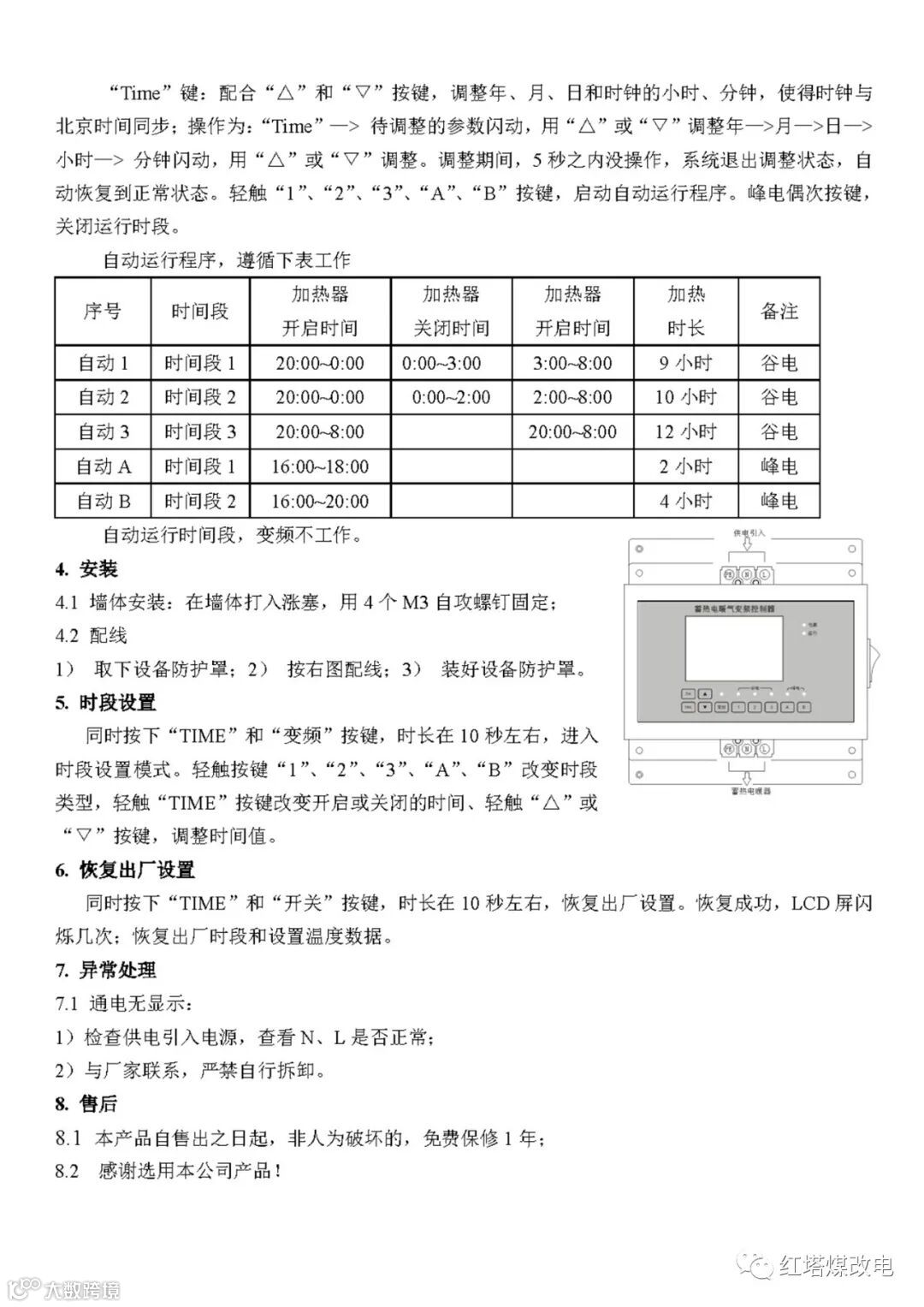

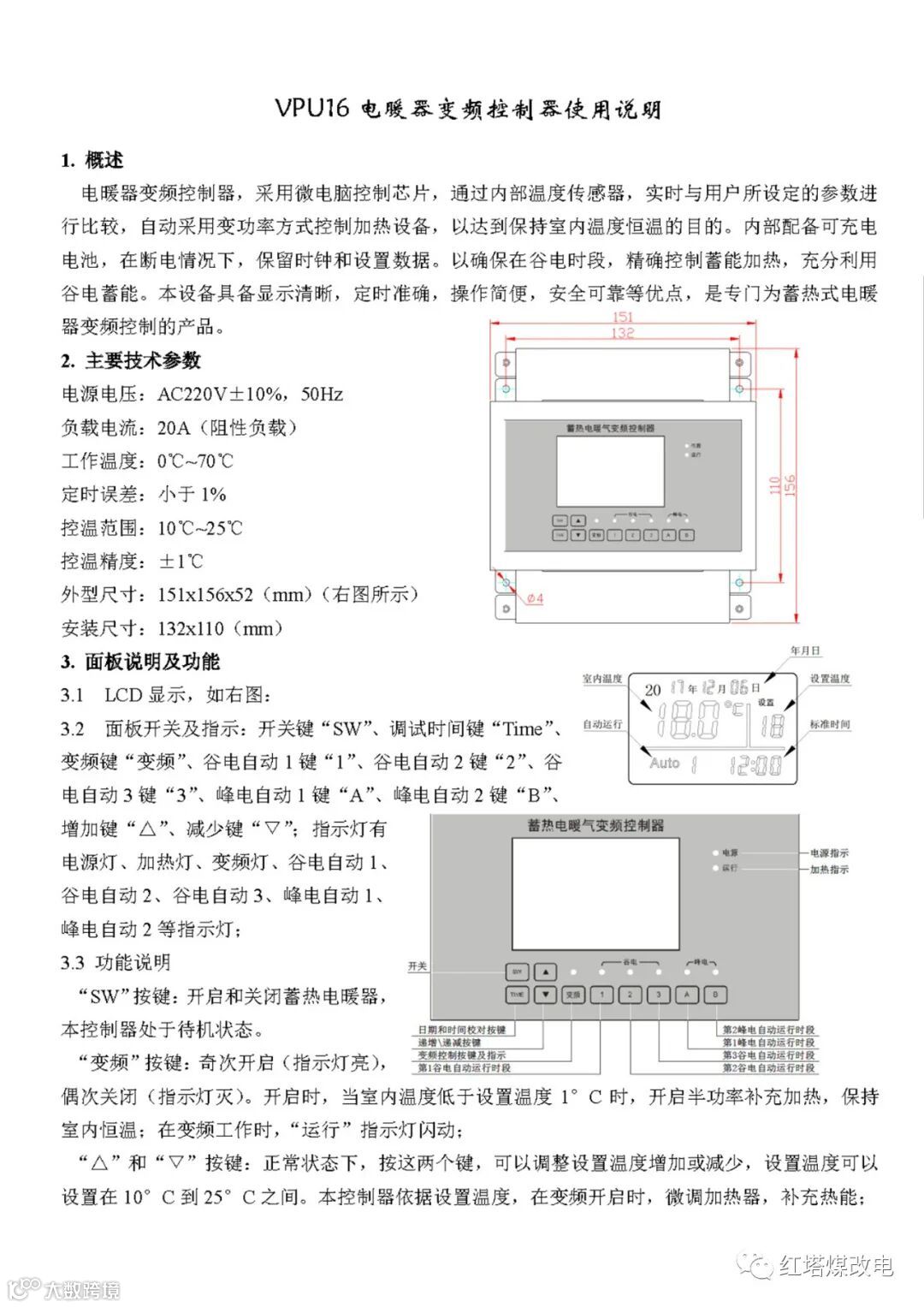

电子说明书

下载下方电子说明书,保存后可随时查阅。

(下载方法:长按图片——>保存到手机)
