在电力配电系统中，一级、二级、三级配电箱构成了分级供电的核心架构。虽然这些概念对电气从业者而言耳熟能详，但对于其深层含义和功能定位，许多人员可能尚未形成系统认知。

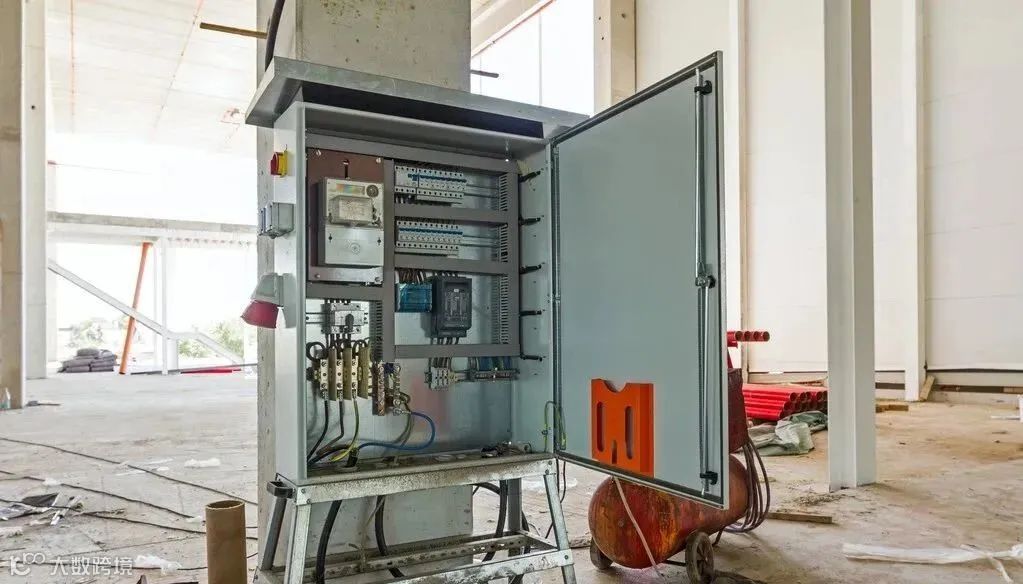

一级配电箱（总配电箱）作为系统的电源枢纽，通常部署于配电房内，承担着电力分配的首要任务。该箱体采用下进下出线设计，前开门便于维护操作，主母线选用优质铜排以确保电气连接的可靠性。其内部集成了完整的计量系统，既能满足电费管理的精确统计需求，又具备防雨箱顶结构，适应野外工作环境，体现了安全性与功能性的完美统一。

二级配电箱（分配电箱）作为区域供电的中间节点，负责特定区域的电力二次分配。该箱体采用内外门双层设计，通过喷塑工艺提升表面防护性能，同样配备防雨箱顶，既保证了电气安全，又兼顾了户外使用的环境适应性。

三级配电箱（开关箱）作为末级执行单元，严格遵循"一箱一机"的控制原则，直接为单台用电设备提供电源控制和保护。

这种三级分级架构实现了电能从集中到分散、从总控到终端的逐级传递，既确保了供电系统的安全稳定运行，又满足了现场设备的灵活控制需求。

一级、二级、三级配电箱的含义

01

配电箱的分级架构是一个相对的概念，其层级关系取决于供电系统的规模和复杂程度。以新建住宅小区的供电系统为例：系统首先引入10kV进线至配电室，通过变压器将电压降至0.4kV后接入一级配电柜，作为整个供电系统的总控节点。一级配电柜负责电能的初步分配，其输出线路延伸至各栋楼的配电箱，形成二级配电节点。二级配电箱进一步将电能分配至各单元楼的配电柜，即三级配电，最终实现入户供电。

在功能定位上，一级配电系统通常不直接连接终端用电设备，而是作为电能传输和分配的中枢。二级配电系统输出三相电，主要驱动动力类设备，满足较大功率的用电需求。三级配电系统将电压转换为220V市电标准，为居民日常生活提供电力支持。

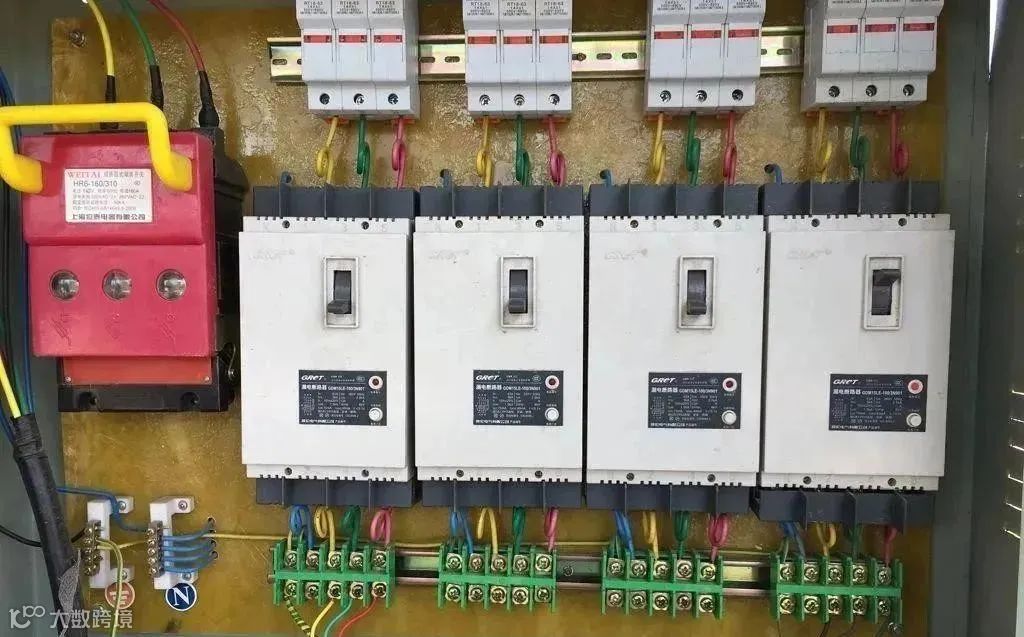

在设备配置方面，不同层级的配电系统存在显著差异：一级配电柜内通常配置隔离刀闸、断路器、漏电保护器等高压保护装置，确保系统的安全隔离和过载保护；二级配电箱核心配置为大型三相断路器，专门处理三相电能的分配和控制；三级配电系统则采用单相断路器，专注于单相电能的终端分配。当然，具体的设备选型需根据实际用电负荷进行精确计算和配置。

在建筑工地或工程项目中，配电系统采用三级分级架构，各层级功能定位明确。

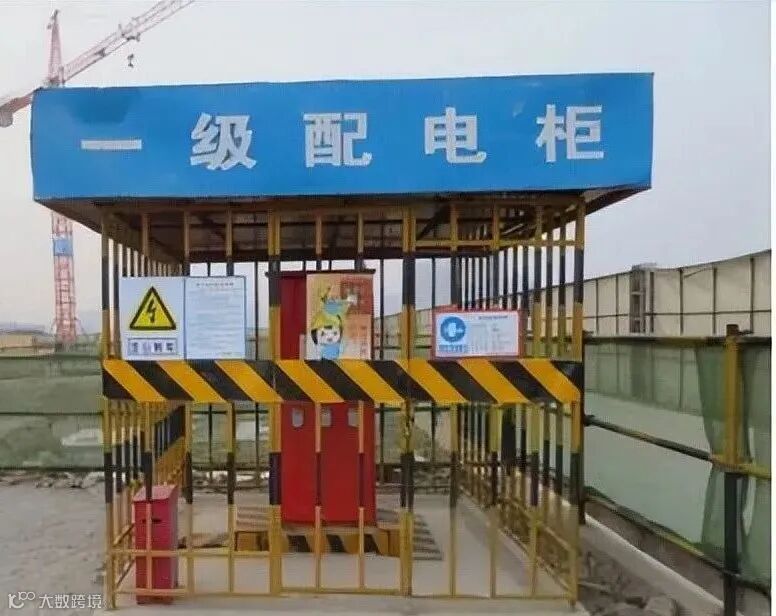

一级配电箱作为整个项目供电系统的总控枢纽，通常采用单配置设计，负责电能的集中接收和初步分配。该配电箱是整个工地的电力供应源头，承担着总电源控制和分配的核心职能。

二级配电箱作为区域供电的中间节点，根据工程实际需求进行配置。其部署位置和数量取决于建筑结构特点，典型设置为各楼层或各栋楼的配电箱，负责将一级配电箱传输的电能按区域进行二次分配，确保各功能区域的电力供应需求。

三级配电箱作为终端配电单元，直接面向最终用电设备。该配电箱的安装方式灵活多样，可根据现场需求选择固定安装或移动部署。在电气安全设计方面，三级配电箱严格遵循"一机一漏"原则，漏电保护开关必须配置在配电回路的末端位置，从漏电保护开关直接引出线路连接用电设备，严禁在漏电保护开关后端接入多台设备，以确保用电安全的可靠性。

配电系统的设计配置应严格遵循工程的用电方案规范。若项目缺乏明确的用电方案设计，可参考标杆工地的标准化配置进行借鉴，特别是大型工程项目通常具备较为完善的配电系统设计和管理经验，具有重要的参考价值。

一级配电箱、二级配电箱和三级配电的区别

02

（1）一级配电箱

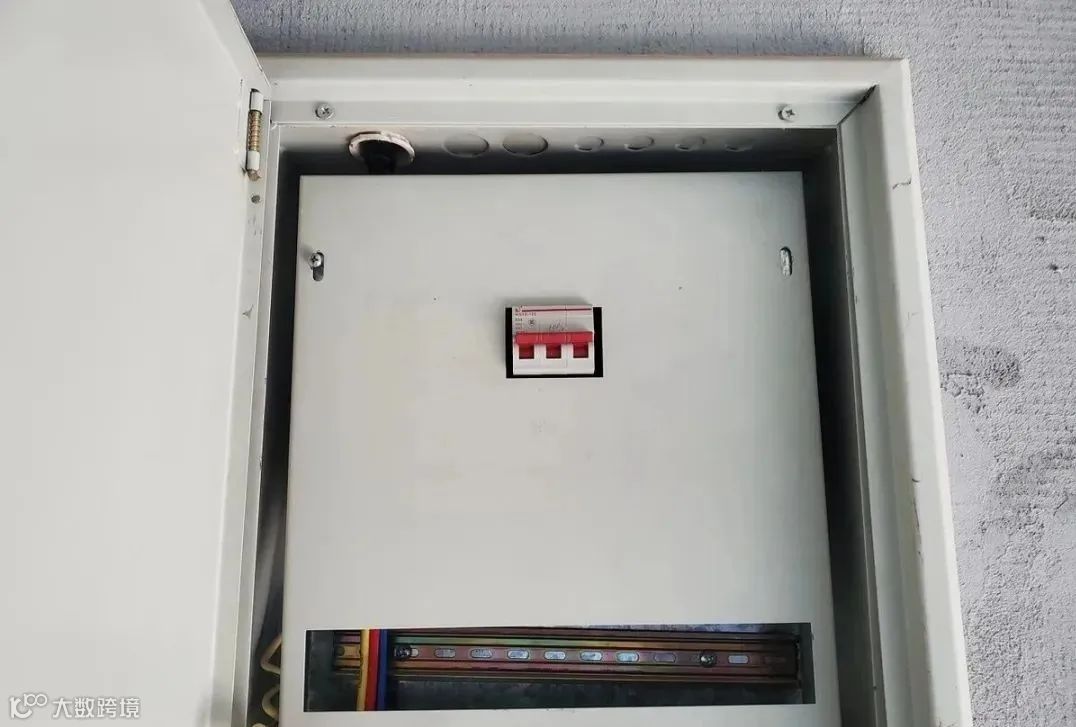

（2）二级配电箱

（3）三级配电

施工用电系统采用"三级配电、两级保护"架构。三级配电构建总配电箱、分配电箱、开关箱三级体系，实现电能逐级分配至终端设备。两级保护通过在末级开关箱和上级分配电箱（或总配电箱）分别配置漏电保护器，形成两级漏电保护体系。系统严格遵循"一机、一闸、一漏、一箱、一锁"原则，严禁同一开关控制多台设备，确保每台设备独立控制保护，避免交叉控制风险。
