电气故障快速排查五步法
先记一句好记的口诀，方便现场回忆：一问现象二看外观，三切分段四测参数，五试运行防复发。
第一步：问（了解故障现象）
先找操作人员问清楚情况，别上来就动手：什么时候坏的、怎么坏的，有没有异响、冒烟、跳闸，之前修过没有。同时做好记录，把故障现象、发生频率、伴随情况（比如跳闸、报警、不启动、异响、发热）都记下来。目的很简单，就是缩小排查范围，避免盲目拆测，节省时间。
第二步：看（直观检查）
重点提醒：必须先断电、挂牌，再进行检查，安全第一！

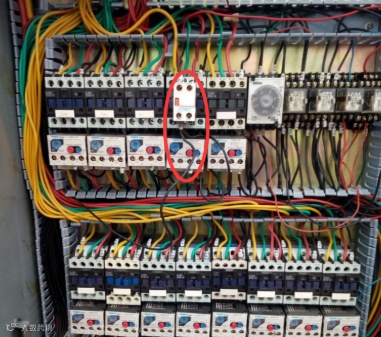

直观检查主要看这些：接线是否松动、有无烧黑痕迹、有没有焦味，线路是否断线、端子松动，保险是否烧断、接触器触点是否烧蚀；再看指示灯、显示屏的报警代码、仪表读数；最后检查电机、电缆、开关、变频器、PLC有没有明显异常。其实80%的小故障，这一步就能直接排除。
第三步：切（隔离分段，缩小范围）
把整个电气系统分成三段：电源→控制→负载，逐步隔离排查。先断开负载，只送控制电，看控制部分是否正常；再断开控制，测量电源是否正常；还可以进一步分段，比如主回路、控制回路、信号回路、保护回路，快速定位问题出在电源、控制还是负载上。
第四步：测（仪表测量，精准定位）
常用工具就是万用表、钳形表、验电笔、兆欧表，重点测这4点：
1. 电压：测进线、开关、接触器上下口、控制电源的电压是否正常；
2. 通断：测保险、触点、线路、按钮、限位、急停的通断情况；
3. 绝缘：断电状态下，测电机、电缆的对地/相间绝缘；
4. 电流：测设备运行电流，看是否偏大、缺相、过载。
判断逻辑很简单：有电到但设备不动作，大概率是元件损坏（比如接触器、继电器、传感器）；没电到，多是线路、开关、保护装置、保险或端子松动导致。
修复后别着急收尾，一定要验证：先恢复接线，空载试运行，再带载测试；观察电压、电流、设备声音、温度，以及是否有报警；复查接线是否紧固、绝缘和接地是否良好、保护定值是否准确；最后做好记录，写下故障原因、处理方法和更换的元件，避免故障复发。
典型案例演示（三相电机不转，一看就会）
最常见的场景：三相异步电机（风机/水泵，接触器控制），按下启动按钮，电机不转、没声音、也不跳闸，用五步法完整排查一遍。
第一步：问（了解情况）—— 操作人员说，今天早上开机就不行，昨天还正常，没有异响、冒烟、跳闸，也是第一次出现故障。初步判断：不是烧机、不是过载，大概率是控制回路没电或断路。
第二步：看（直观检查）—— 断电挂牌后，检查配电箱，断路器、熔断器外观正常，无烧黑、松动，接触器无烧蚀、异味；但控制电源指示灯不亮，急停按钮正常弹起。锁定：控制回路没电。
第三步：切（分段隔离）—— 分成主电源、控制电源、控制回路三段，先测主电源（380V）正常，再测控制电源保险/变压器，发现保险熔断，锁定控制电源问题。
第四步：测（精准定位）—— 用万用表测主电源，L1-L2-L3电压380V左右，正常；测控制保险，进线有电、出线无电，确认保险熔断；再测接触器线圈电阻，正常无短路，判断保险熔断是老化或接触不良导致。
第五步：试（验证修复）—— 更换同规格控制保险，送电后控制电源指示灯亮；按下启动按钮，接触器吸合正常，电机平稳启动，测三相电流平衡，运行5分钟无发热、无异味，紧固端子并做好记录，故障彻底排除。
总结：这套五步法不用复杂技巧，现场跟着走，就能快速定位电气故障，不管是新手还是老电工，都能直接套用。如果知道具体故障场景（比如变频器报警、PLC控制故障），还能针对性调整排查流程和测量点。
