一、产品简介：
CX-TGK01G型微电脑时间控制开关，是以原装进口单片微处理器为核心配合高性能微功耗待机电路等组成的一个电源开关控制装置。本机内置一枚可充电镍氢电池作为备用电源，在脱离市电电源的情况下，仍可保持计时显示和储存的各项数据达9个月以上。它具有显示清晰、定时准确、操作简单、方便可靠等特点，专门用以控制蓄热式电取暖器和其它各种电器的自动定时开和关。
二、技术参数：
执行标准：GB/T14536.1-2008 GB/T14536.8-2010
额定电压：220V ～ 50Hz
额定电流：20A（阻性）
工作温度：-20～70℃
计时误差：≤±1秒/天

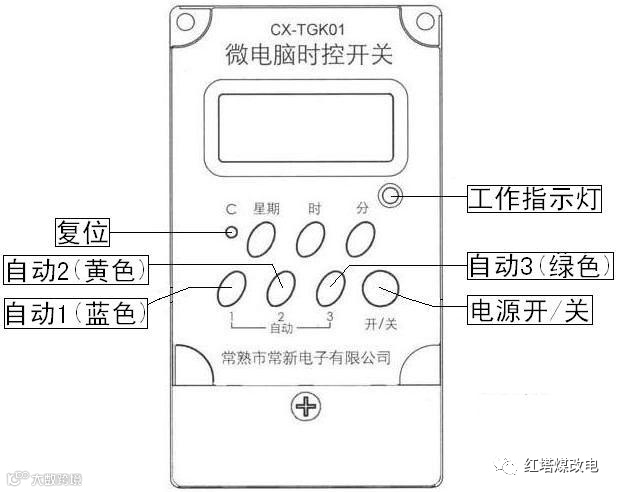

三、面板说明：

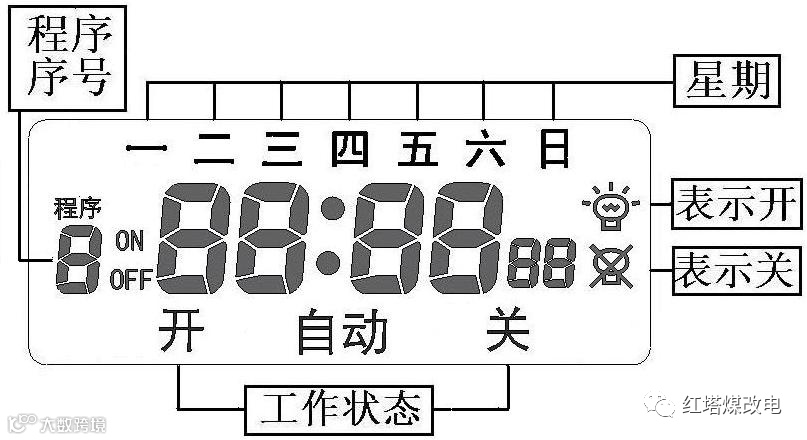

1．液晶全屏字符和外形尺寸， 如下图所示：
2. 按“开/关”键可将工作状态设定为所需的方式，设定顺序为：开<——>关
关 ——电源输出处于经常关闭状态，不再执行自动时间程序。
开 ——电源输出处于经常开启状态，不再执行自动时间程序。
C ——复位键。按此键后系统将清除所有储存的数据，系统恢复到初始状态。
自动1——执行自动时间程序1，默认时间为每天2次，第1次21:00～24:00；第2次03:00～06:00，每天开启时间共6小时(可以调整)。
自动2 ——执行自动时间程序2，默认时间为每天2次，第1次21:00～24:00；第2次02:00～06:00，每天开启时间共7小时(可以调整)。
自动3 ——执行自动时间程序3，默认时间为每天1次，在21:00～06:00，每天开启时间共9小时(可以调整)。
四、时控开关设置：
（一）、校正当前星期和时间：按住“星期”、“时”、“分”任意一键5秒不放，此时按键解锁，再按“星期”键，将星期调整为当前日期，调整好星期后，再按“时”和“分”键将时钟调整为当前的标准时间。调整好当前星期和时间后，系统在不按操作键15秒后会自动锁定。
（二）、自动开关时间设置：
本时控开关设置方法有二种（A、B），用户可根据需要来任意选择一种。
A. 执行默认自动程序：
按自动1（蓝色按键）：每天21:00开～24:00关；03:00开～06:00关。
按自动2（黄色按键）：每天21:00开～24:00关，02:00开～06:00关。
按自动3（绿色按键）：每天21:00开～06:00关。
B．修改默认自动程序：

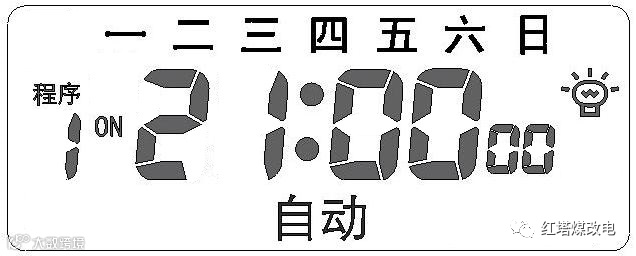

按住“自动1”键不放，5秒后系统进入默认程序修改状态，屏幕显示如下图所示，再按“时”和“分”键修改第1次开启时间，完成后再按“自动1”键，进入第1次关闭时间修改，按“时”和“分”键修改第1次关闭时间。改好第1次开和关的时间后，再按“自动1”键进入第2次开启时间修改，按上述方法修改第2组默认程序，如不需要修改，可按“自动1”键，系统会自动保存修改后的时间并马上退回到当前时钟状态。”自动2”和“自动3”的默认自动程序也可以按上述方法修改。
五、温馨提示：
● 定时开关临时提前开启并继续执行自动时间程序的方法：
可先按“开/关”键。将工作状态设定为“开”，此时屏幕右上角显示
标志，红色指示灯亮，表示电源已接通，此时再按一下你要选择的任一自动键。此时屏幕左侧显示程序1～3相应的字符，定时开关在到达关闭时间时才能关闭电源，并会自动执行下1次的开启，第2天会继续执行原来的自动时间程序。
● 定时开关临时提前关闭并继续执行下1次自动时间程序的方法：
可先按“开/关”键。将工作状态设定为“关”，此时屏幕右上角显示标志，红色指示灯熄灭，表示电源已关闭，此时再按一下你要选择的任一自动键，此时屏幕左侧显示程序1～3相应的字符，定时开关会在到达下1次开启时间时自动开启电源。
六、常见问题和解决方法：
1、如发现定时开关没有按您要求的时间正常开启和关闭，可按“开／关”键转换至“开”和 “关”，如开关能正常开启和关闭，说明定时开关工作正常，没有故障。请仔细检查工作状态是否设定为“自动”，检查是否修改了原来的默认自动时间程序，改正程序中的错误。
2、由于长期未使用，电池电压不足时，液晶屏幕出现显示暗或无显示时，可将定时开关接上电源充电，屏幕即可显示时钟状态，此时定时开关恢复全部功能，并可按上述操作方法投入使用。
七、售后服务
1、 本产品自用户购买之日起，本公司负责免费保修一年。
2、 如果定时开关在使用过程中有疑难问题或无法正常使用时，请与本公司联系，我们将竭尽全力为您提供优质的服务。
3、 故障本机无法正常使用时，应交专业人员修理，不可自行拆卸。
视频调试教程

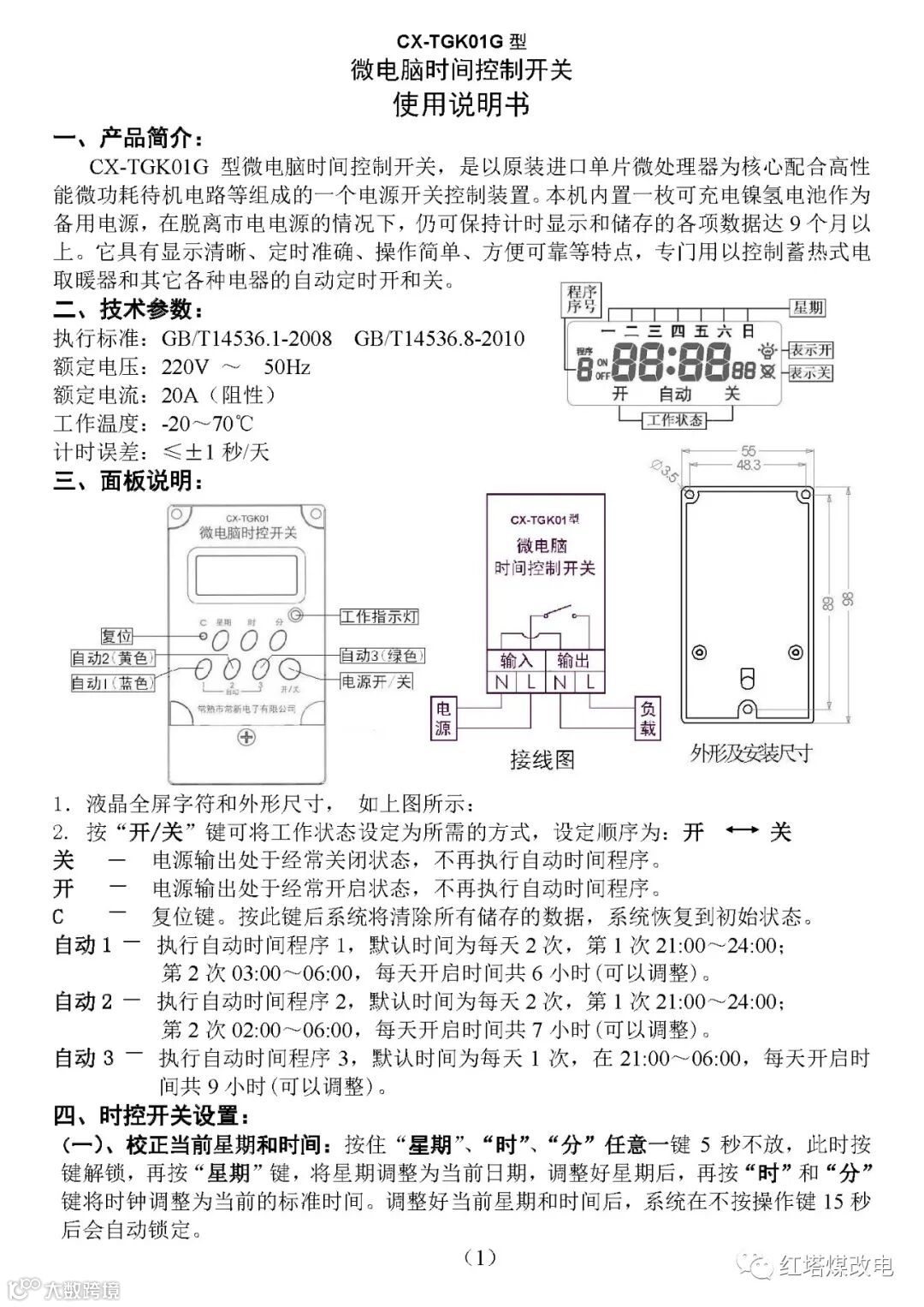

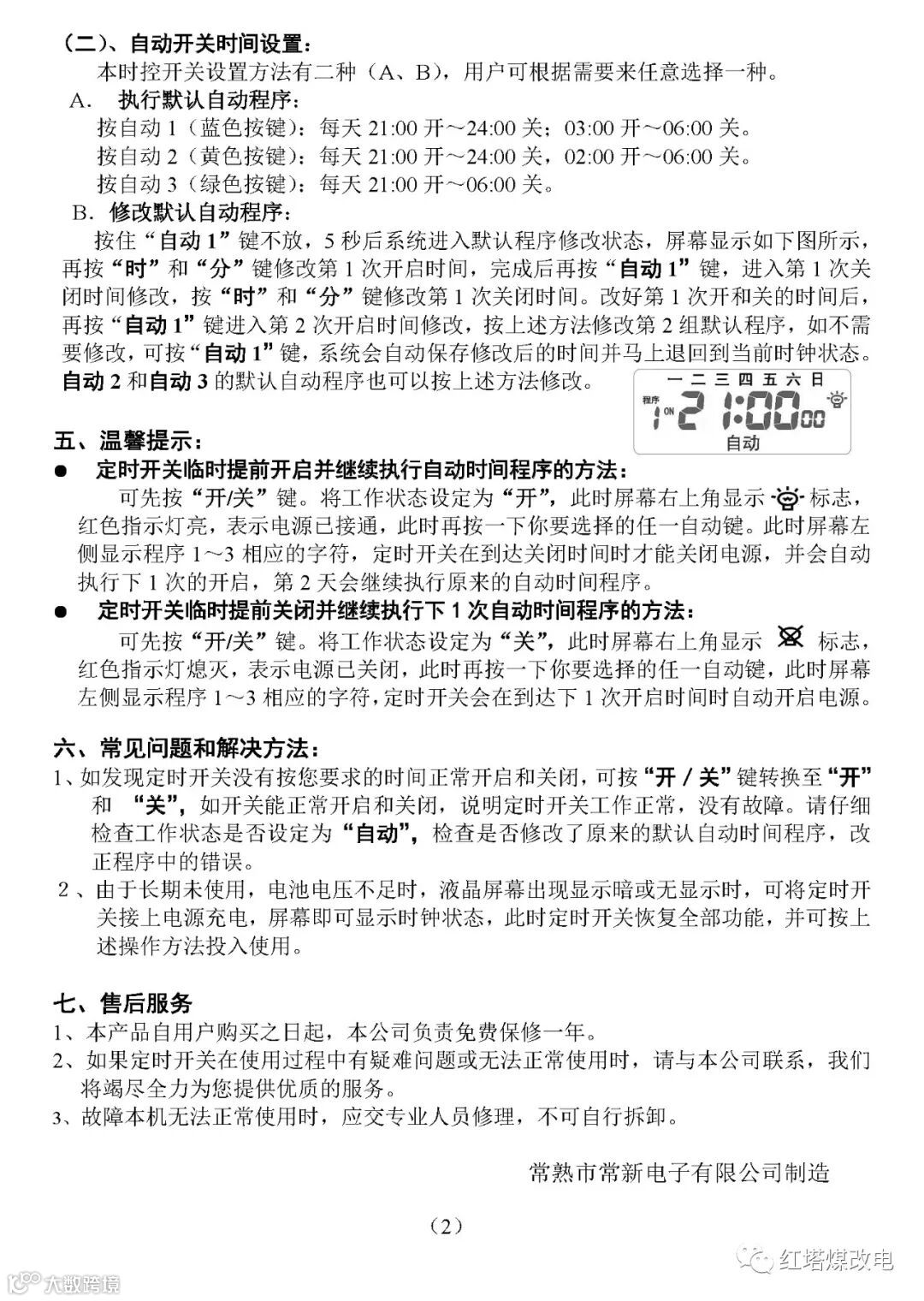

电子说明书
