玻璃幕墙发展简史
>
玻璃幕墙发展简史
聿國設計研究院
2023-04-17
2
玻璃幕墙(reflection glass curtainwall),是指由
支承结构
体系可相对
主体结构
有一定位移能力、不分担主体结构所受作用的建筑外
围护结构
或
装饰结构
。
墙体
有单层和双层
玻璃
两种。玻璃幕墙是一种美观新颖的建筑墙体装饰方法,是
现代主义
高层建筑
时代的显著特征。
功能作用
现代化
高层建筑
的玻璃幕墙采用了由
镜面玻璃
与
普通玻璃
组合,隔层充入干燥空气或
惰性气体
的
中空玻璃

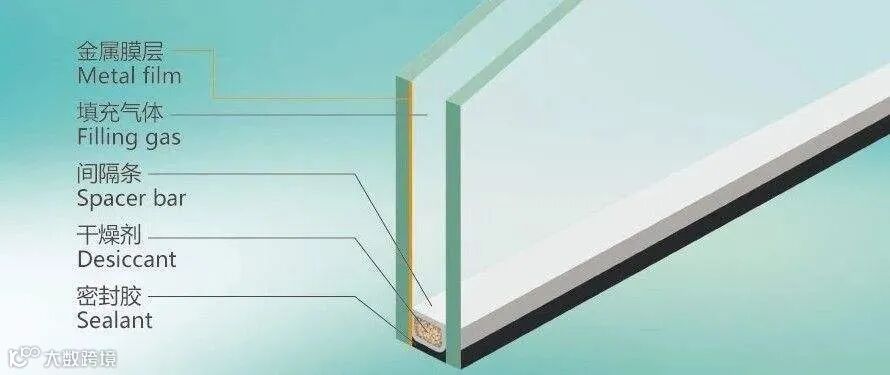

。中空玻璃有两层和三层之分,两层中空玻璃由两层
玻璃
加密封框架,形成一个夹层空间;三层玻璃则是由三层玻璃构成两个夹层空间。中空玻璃具有
隔音
、
隔热
、防结霜、
防潮
、抗风
压强
度大等优点。据测量,当室外
温度
为-10℃时,单层玻璃窗前的温度为-2℃,而使用三层中空玻璃的室内温度为13℃。而在炎热夏天,
双层中空玻璃
可以挡住90%的太阳辐射热。阳光依然可以透过玻璃幕墙,但晒在身上大多不会感到炎热。使用中空玻璃幕墙的房间可以做到
冬暖夏凉
,极大地改善了生活环境。
01.
炫酷的表皮,令世界惊艳
玻璃幕墙发展简史
是空间、是情感还是氛围
这些说对也对,说错也错回
归到物理空间层面
当

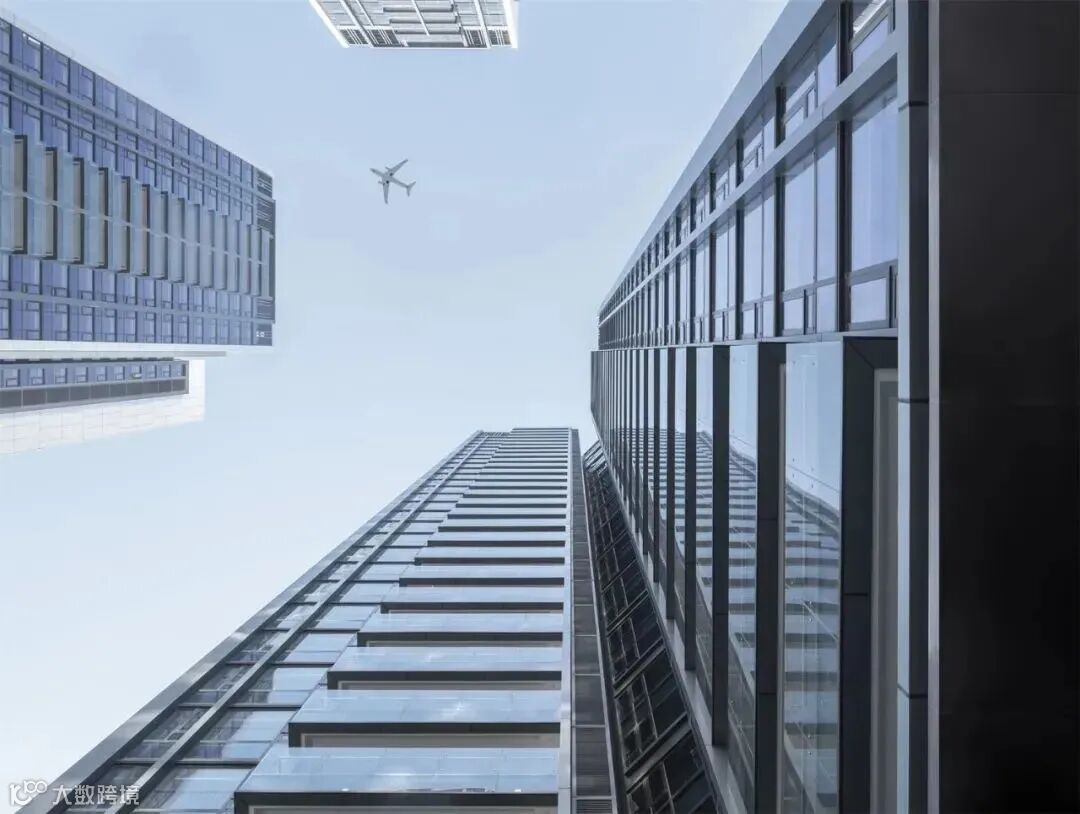

走在高楼林立的市中心,抬头望去
永远有那么一种东西会闪瞎你的眼!
那就是玻璃,准确来说是玻璃幕墙
▲

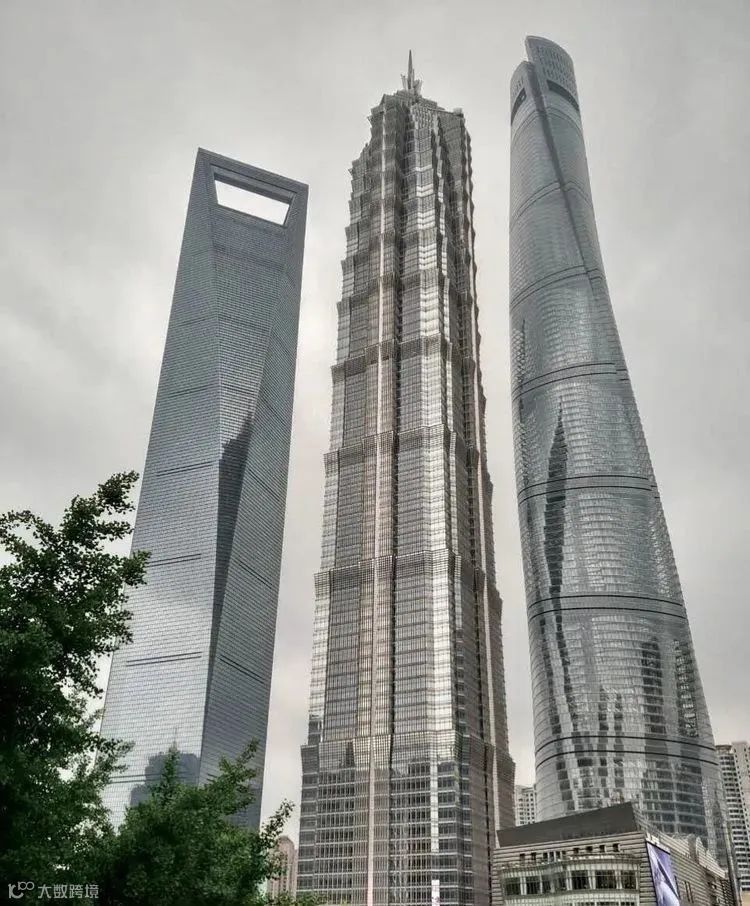

上海
中心
根据镶嵌板材质分类幕墙可分为:
玻璃幕墙、石材幕墙、金属板幕墙
非金属板(玻璃除外)幕墙
其中,玻璃幕墙近年来在高层建筑上应用广泛
▲城市
玻璃幕墙最初出现在1851年的
伦敦
工业博览会建造的水晶宫
它宣告了现代幕墙时代的开始
▲伦敦水晶宫

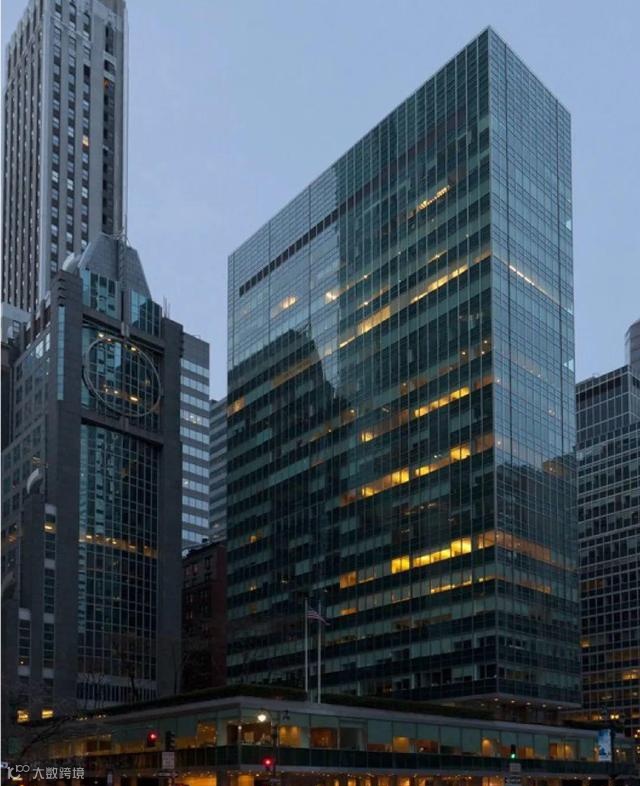

到了1951年,纽约利华大厦
首次向人们展示了一座全新的玻璃方盒子
这座由玻璃和金属组成的玻璃幕墙建筑被
认为是现代高科技发展在建筑上的标记
深受建筑师们的青睐
▲纽约利华大厦
从上世纪70年代开始
随着亚洲经济飞速发展
东南亚
诸国也逐步将建筑幕墙
引入到高层建筑中

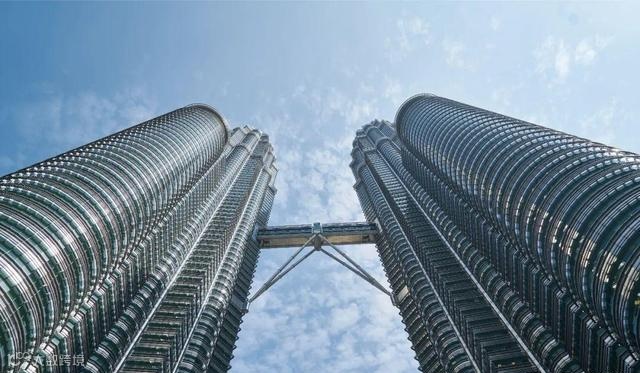

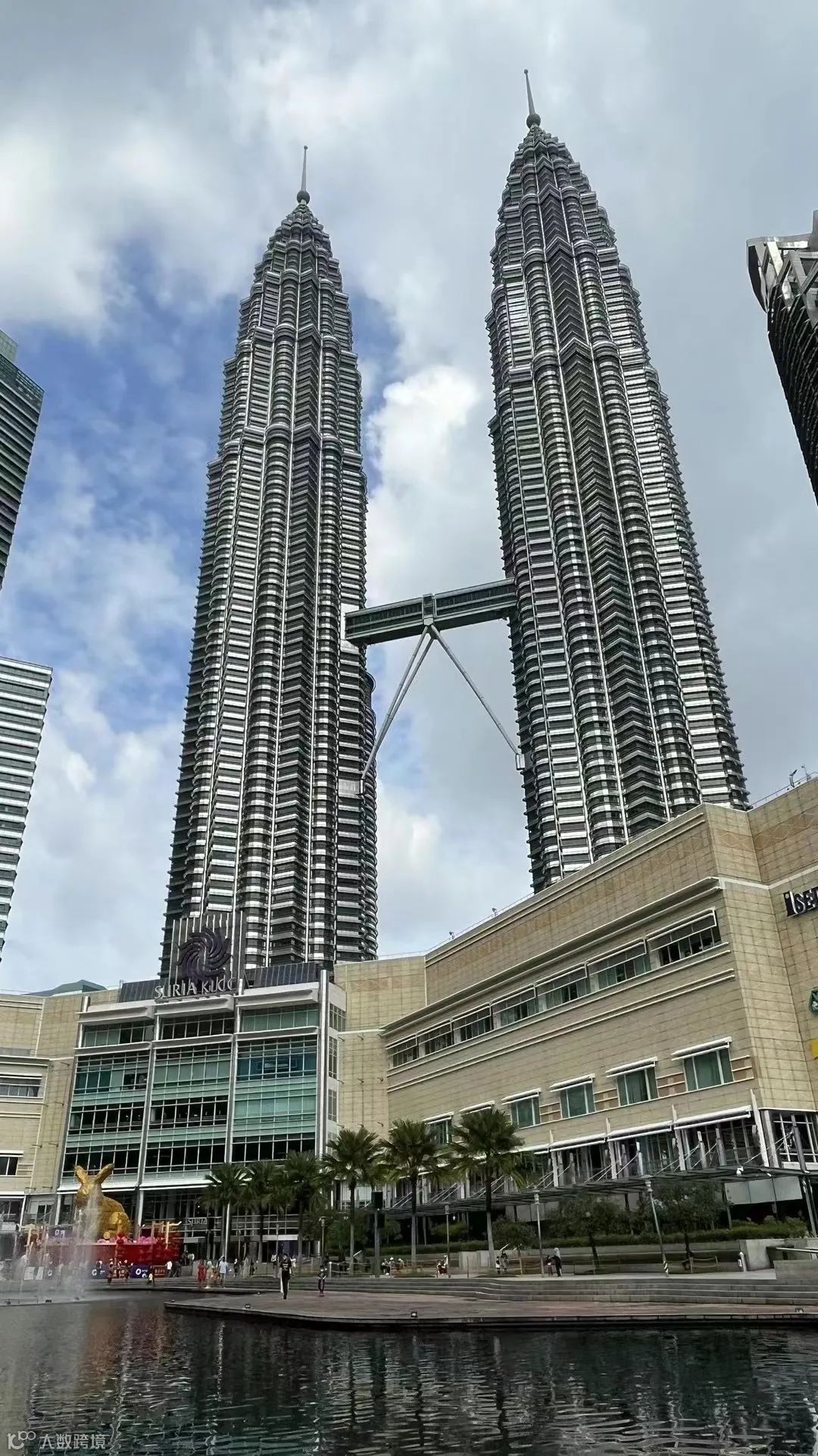

著名的吉隆坡石油双子塔,就是代表作之一
他于1996年完工共
88层、高达452米扇
贝状的幕墙的表面充满了雕塑气息
玻璃幕墙闪闪发光,明显可见星星的形状
是当时世界上独一无二的巨型建筑
▲
基隆
坡双子大厦

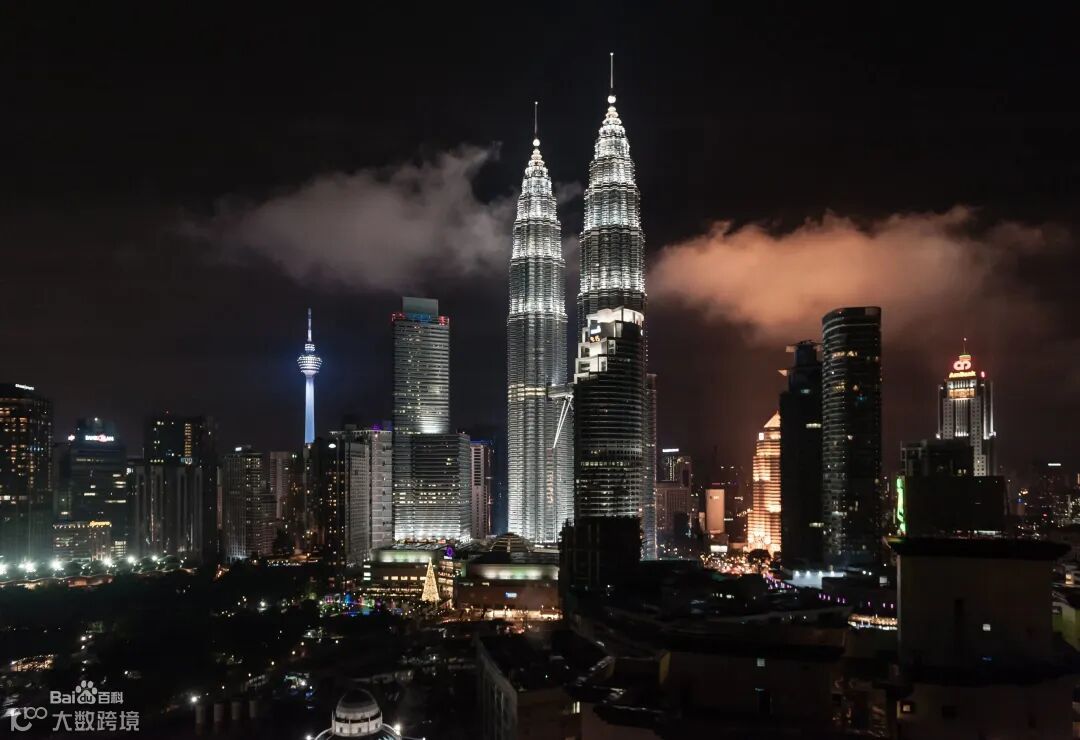

▲基隆坡双子大厦
02.
纷繁多样
幕墙的定义与分类
幕墙是通过锚固支座以点传递的方式
将自重和所受荷载传给主体结构
一般是突出于主体结构外轮廓线以外
形成整体性的立面
▲玻璃幕墙示意图
▲幕墙组成形式

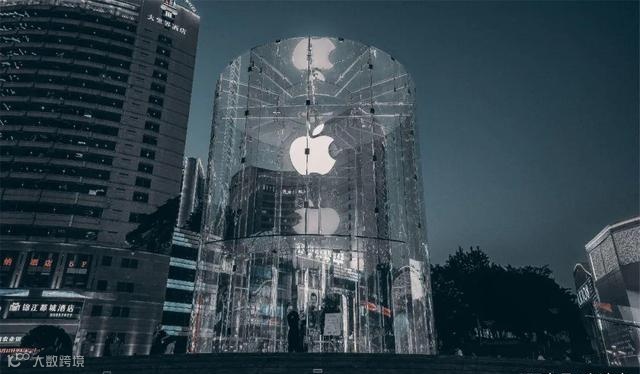

▲陆家嘴苹果店
其次玻璃幕墙因为可变性比较高
大型设计单位在使用时
还会有自己专属的样式和构造方式
在这里就按照目前的施工工艺来分主要分为三种:
即:
框架式、半单元式、单元式
【框架式】
在现场依次安装立柱、横梁、面板。
简单理解就像把大象关进冰箱。
总共分三步:
第一步、打开冰箱门(安装立柱)
第二步、塞入大象(安装横梁)
第三步、关上冰箱门(封装面板)

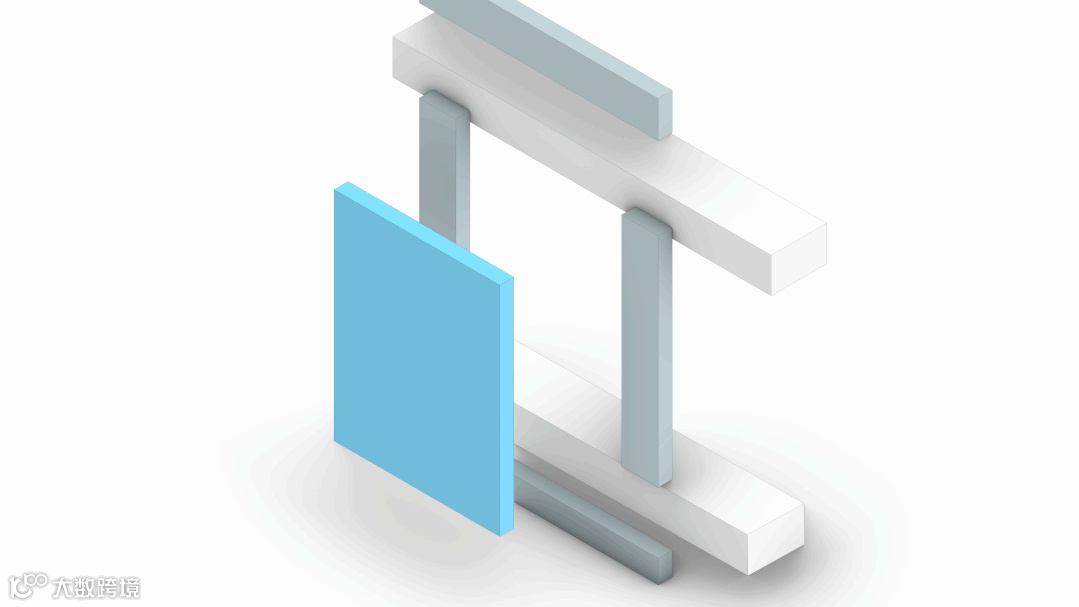

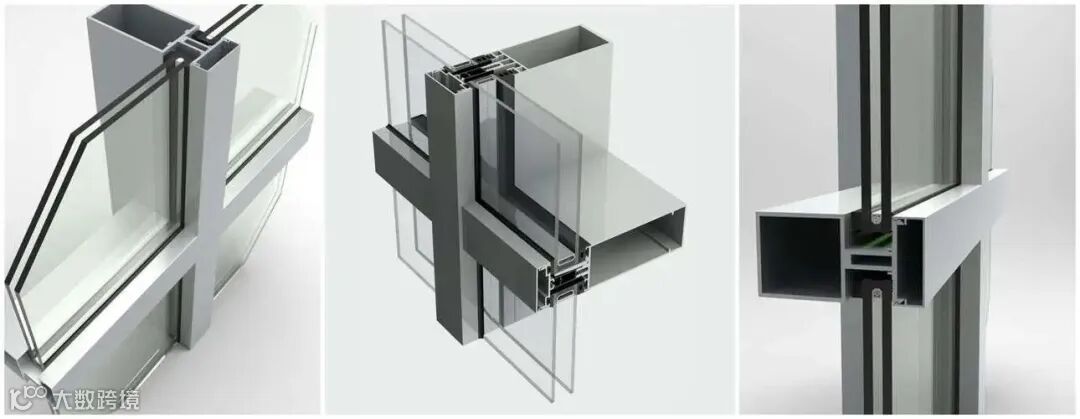

▲框架式组成形式

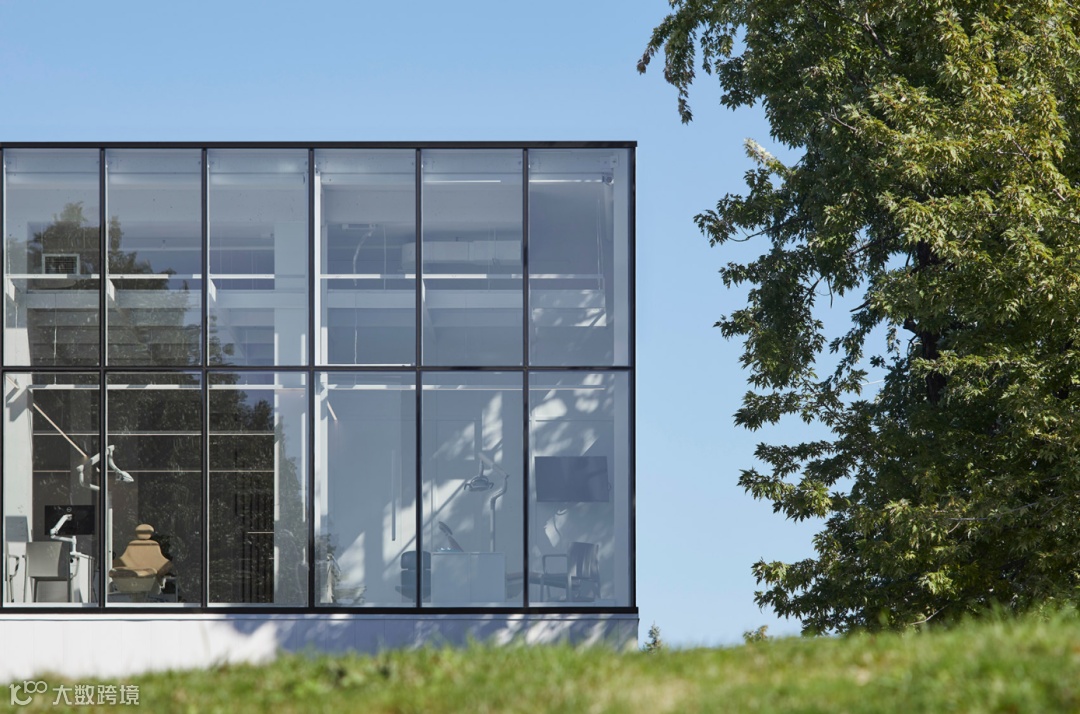

▲圣查尔斯牙科诊所,
加拿大
【半单元式】
在现场安装立柱
接着将面板和横梁安装在一起
接着吊装到立柱,完成组装
先安装立柱在主体结构上
即先打开冰箱门然
后将横梁与面板组装在一起
即同时塞入大象和关闭冰箱门

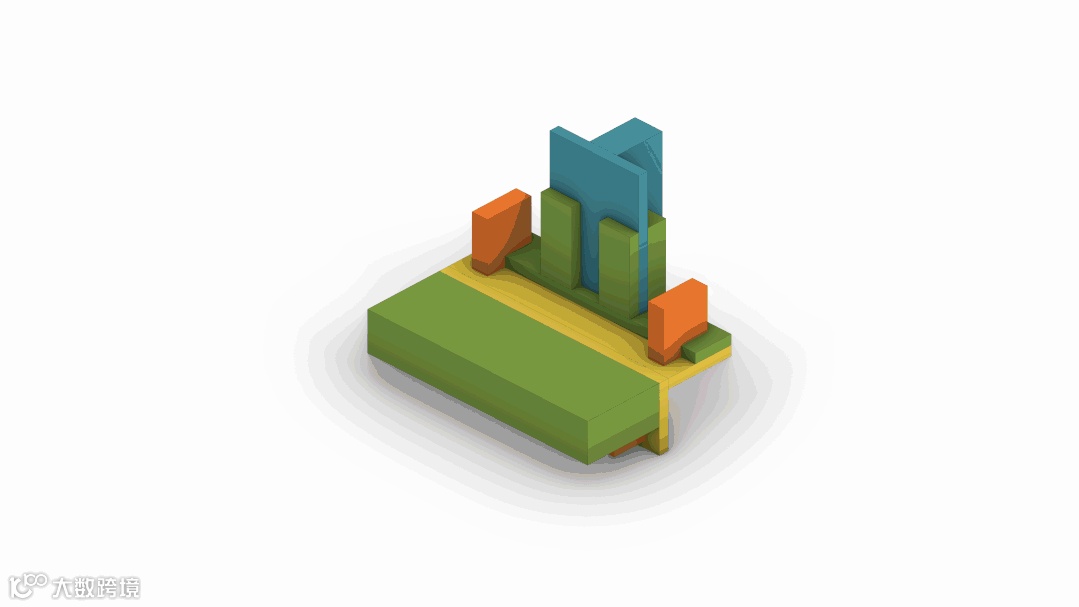

▲半单元式组成形式

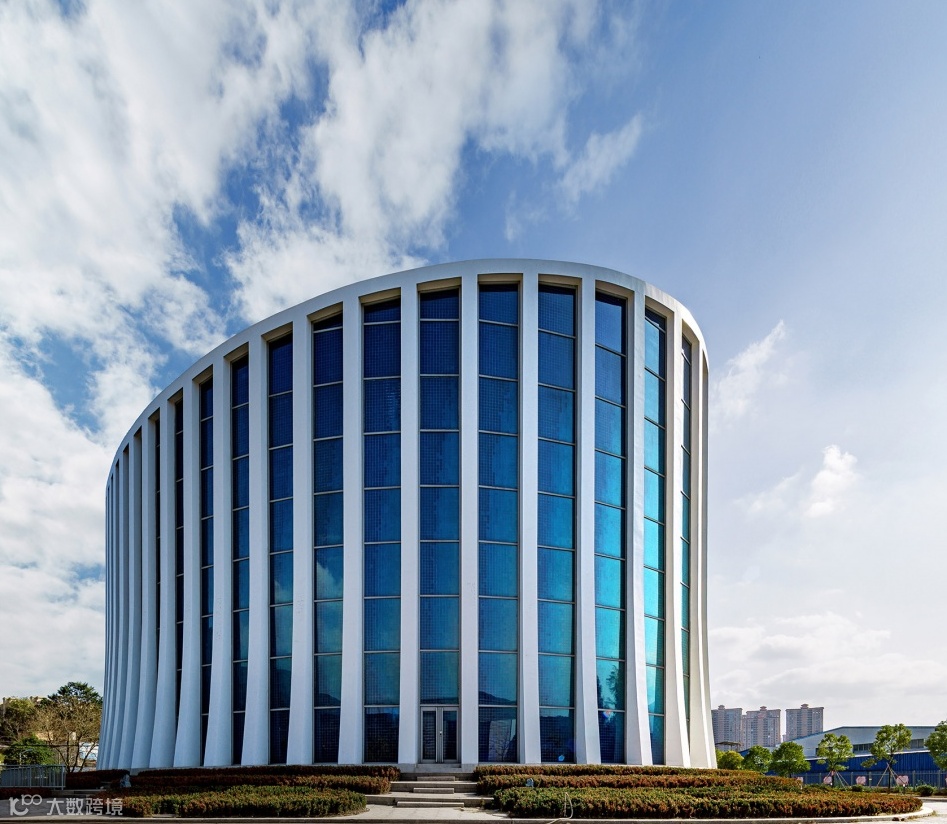

▲罗源滨海堂,福建
【单元式】
在工厂生产时将
立柱、横梁与面板封装在一起
在安装现场像给美甲贴片一样
一片一片挂上去
▲单元式组成形式
▲大疆天空之城,
深圳

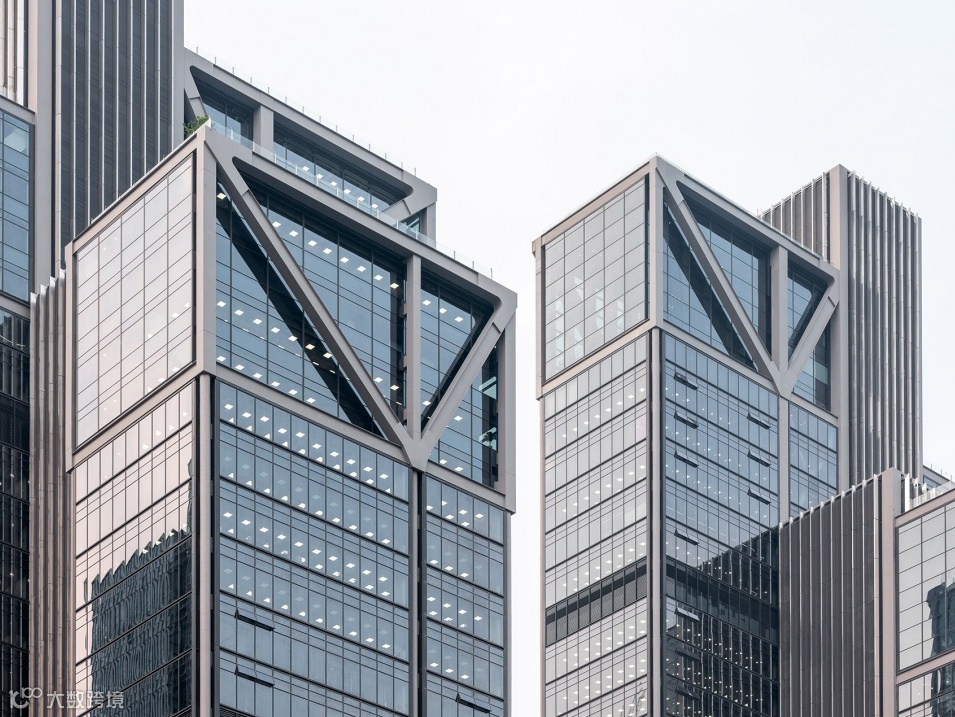

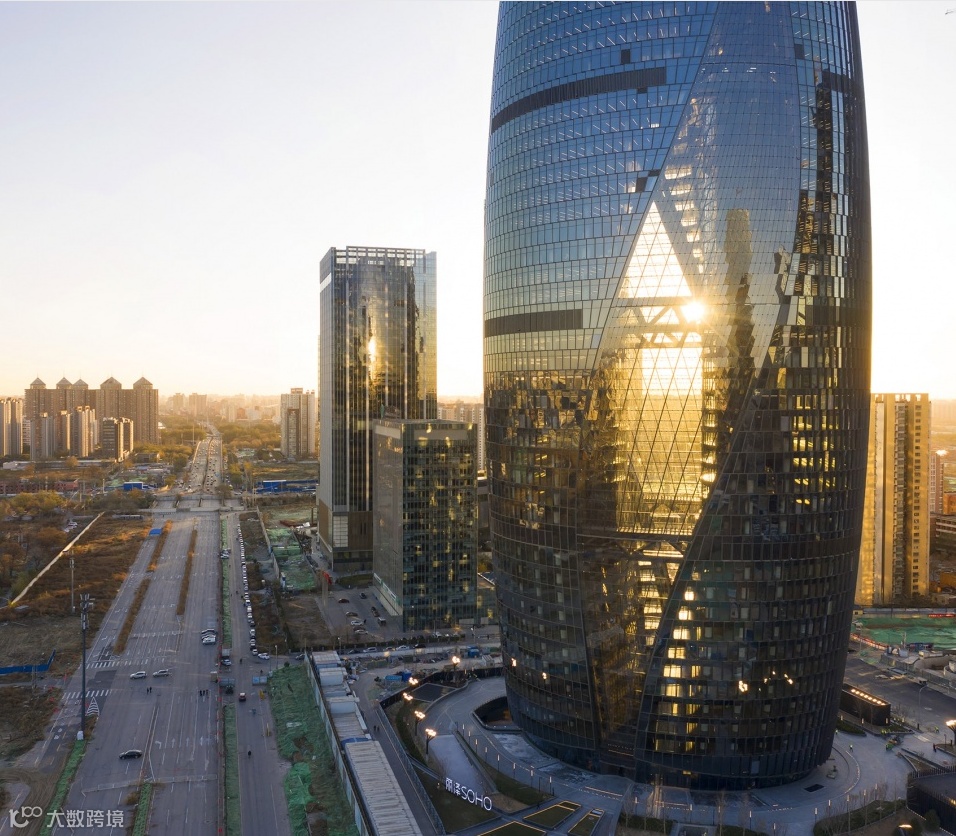

▲丽泽SOHO,
北京
03.
进化大法
单元式玻璃幕墙结构详解
三种方式从本质上来讲
没有特别大的区别
主要取决于当时的施工条件与经济预算
随着建筑技术的发展
第三种单元式方式采用的最多
(传说中的预制性建筑就在这里)
本章我们就来看看单元式玻璃幕墙
组成的进化过程
在讲幕墙之前我们需要给
大家讲清楚现在结构的组合方式主要有三种
(1.平行式 2.上字式 3.卡扣式)

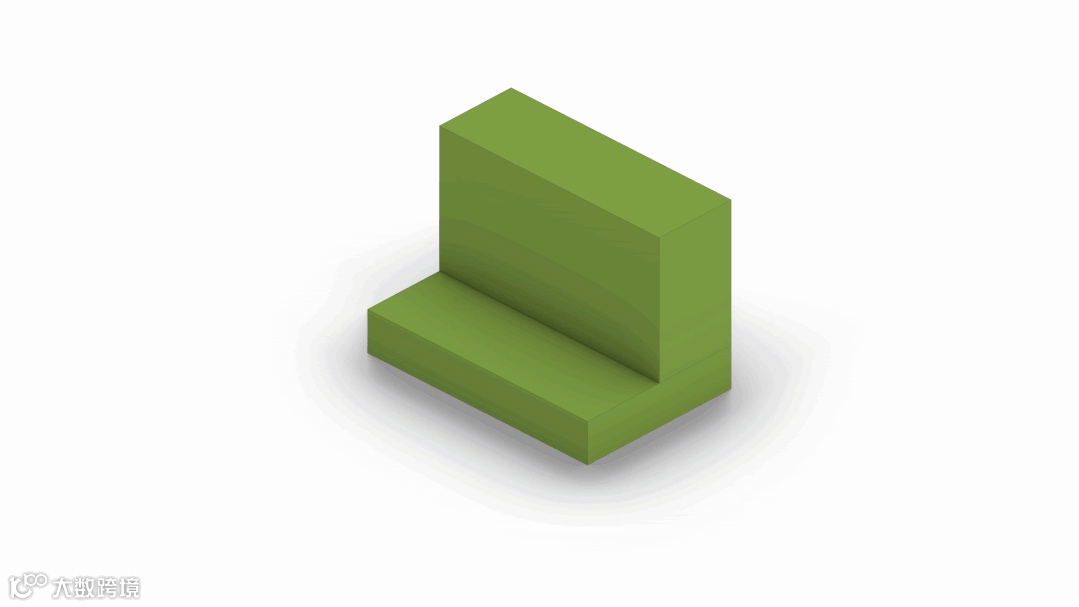

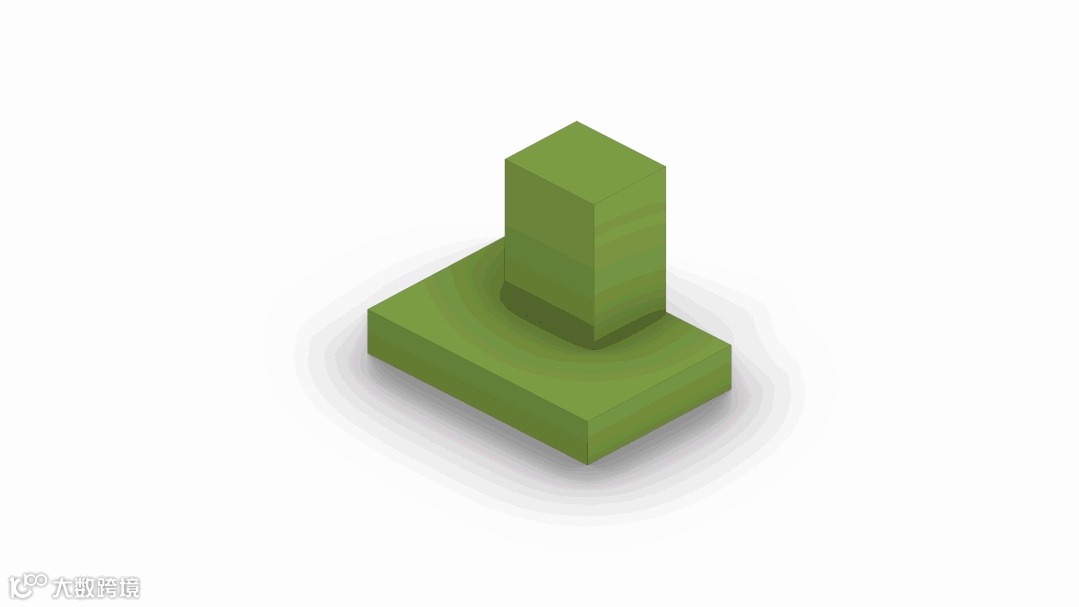

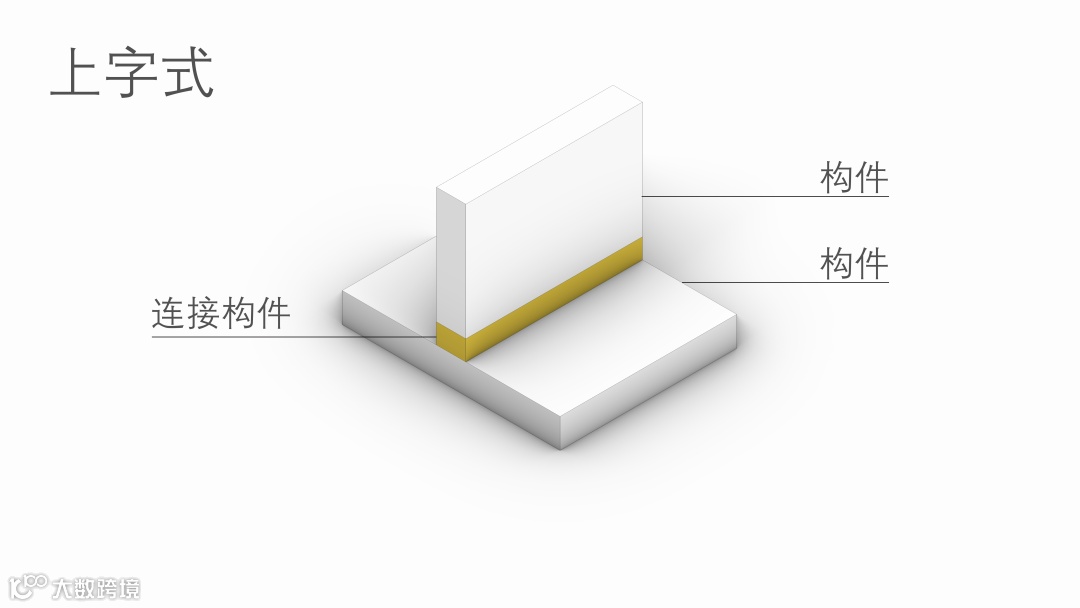

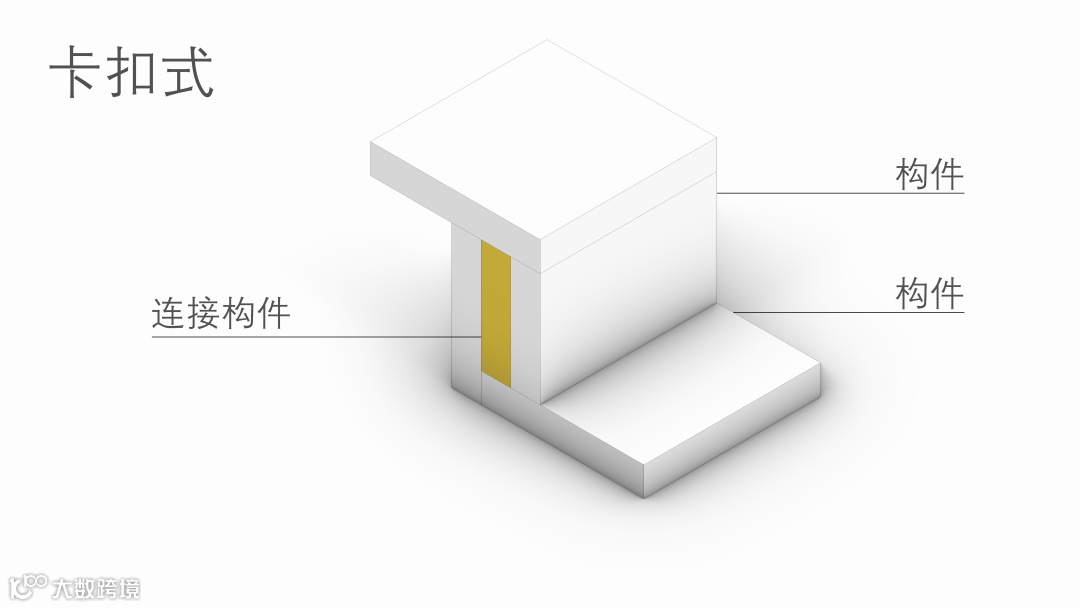

▲结构连接形式示意图
首先我们先分为两部分
即幕墙构件和连接构件
第一部分幕墙进化论现在开始!

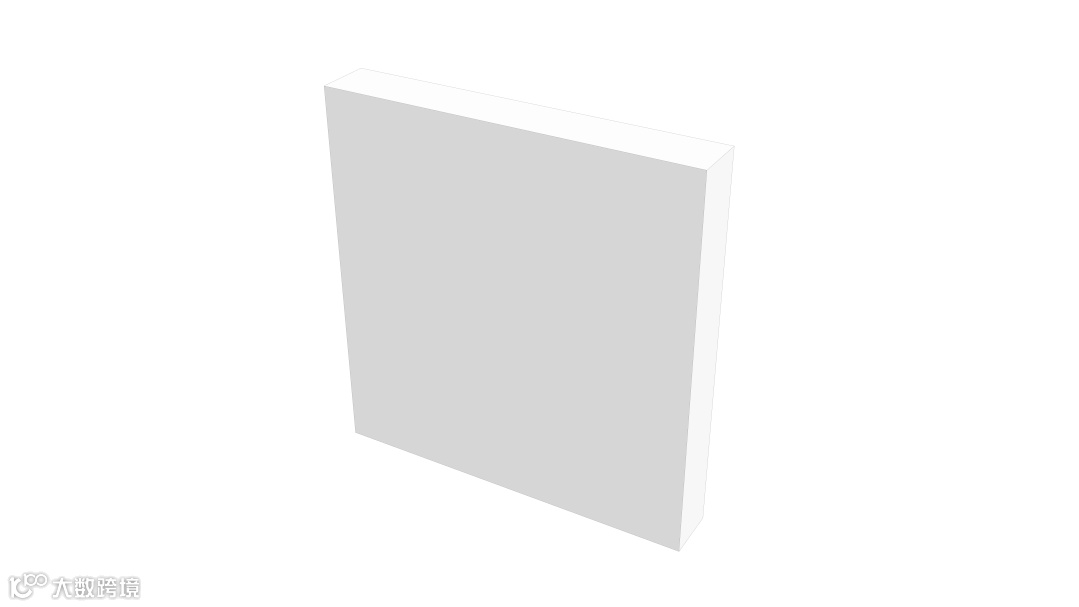

以玻璃为基础板件
两侧为立柱框架

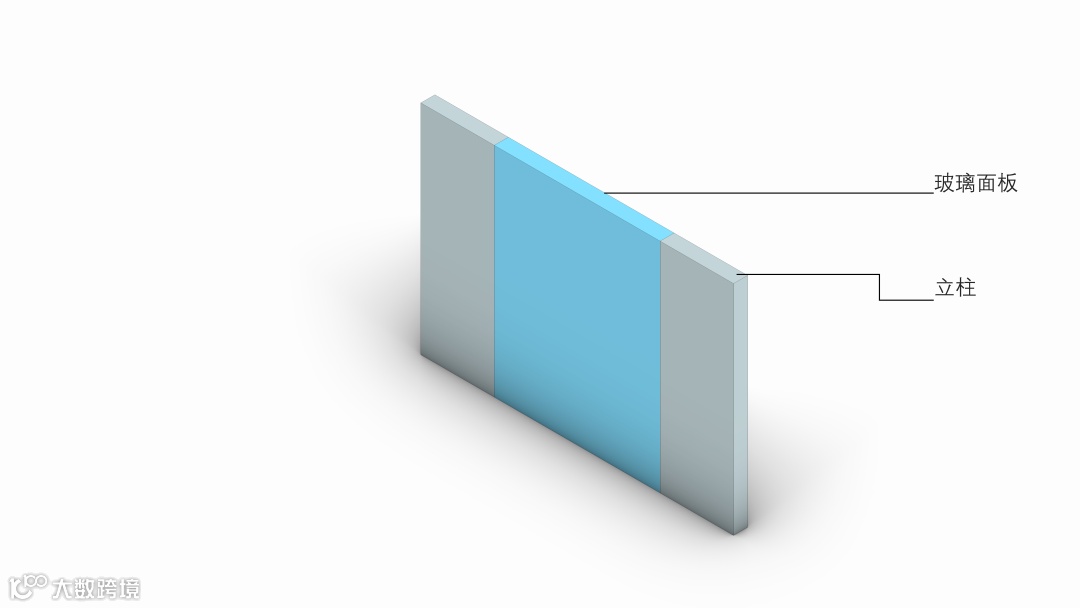

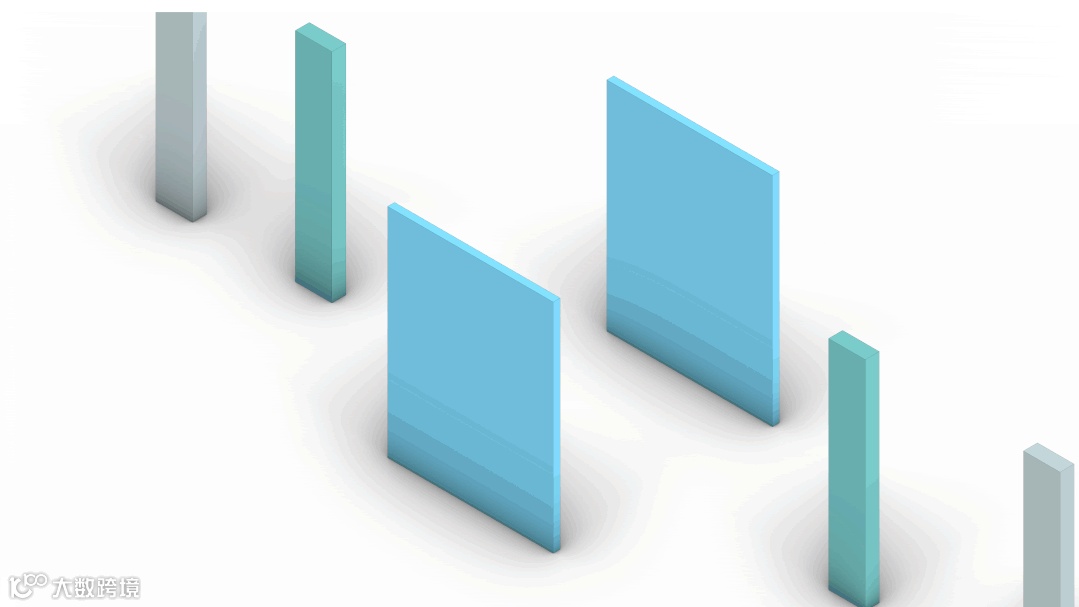

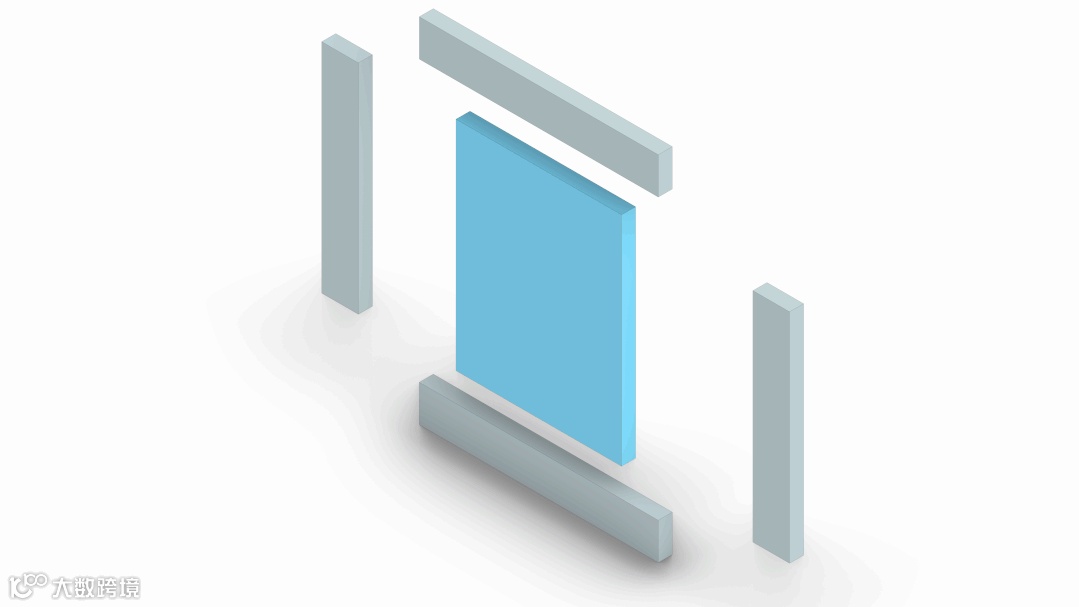

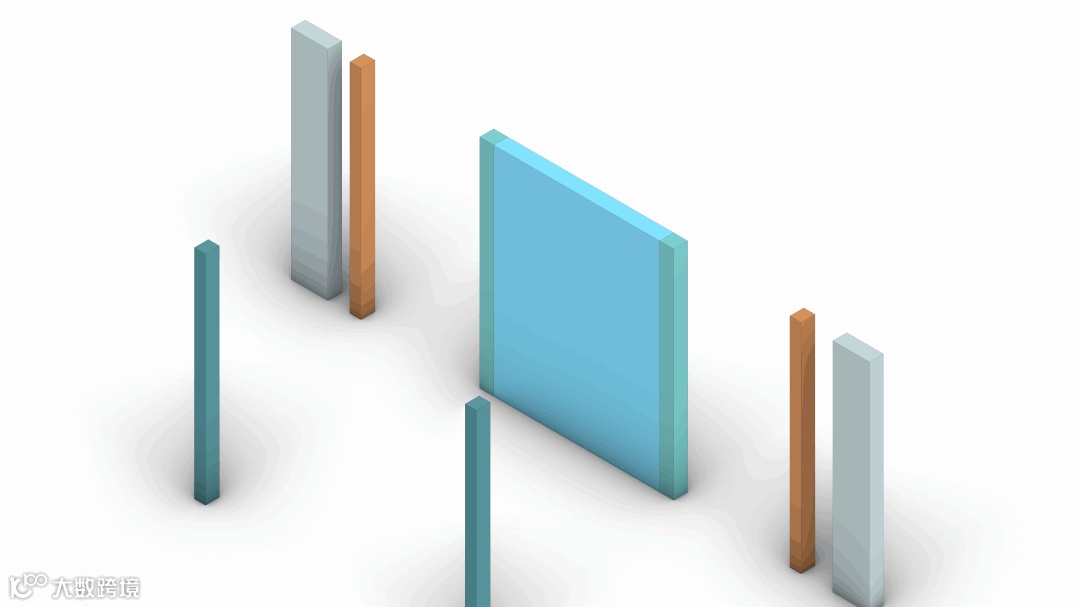

▲玻璃幕墙基础构件
而在考虑到
隔音、隔热、隔冷、隔水等多种方面
我们需要对幕墙不同部分
进行不同的密封处理
如密封胶条、密封压条、密封毛条等
但不管几种材料
它的作用都是为了密封物件
在本文中
我们统一称为密封胶或密封胶条
而在此处
我们插入玻璃结构密封胶条
加强结构强度、同时隔绝玻璃内外
(后续表达中,为方便理解我们将玻璃视为一块整体)

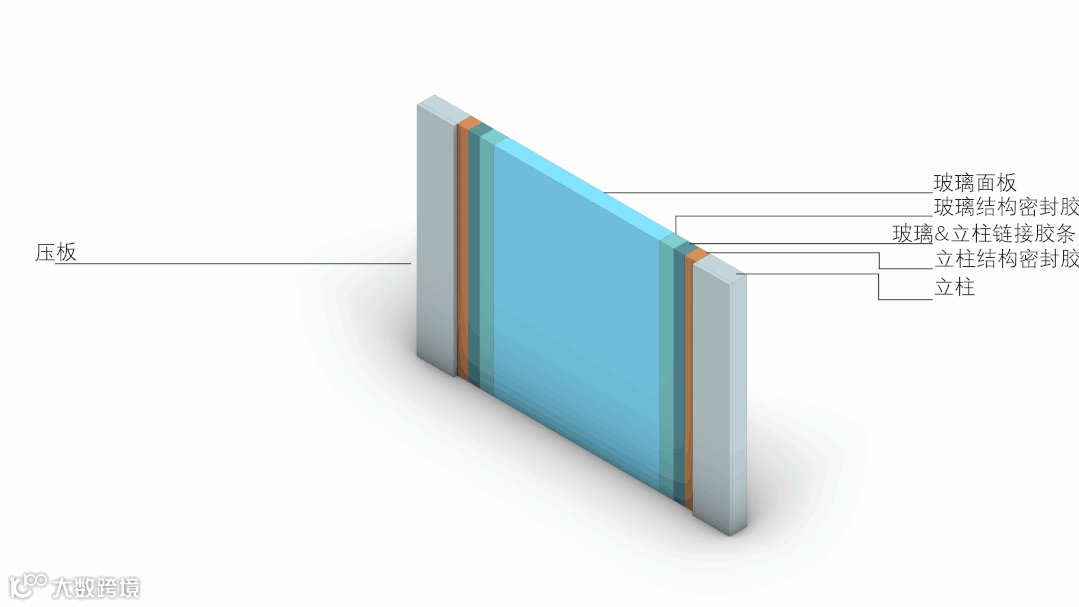

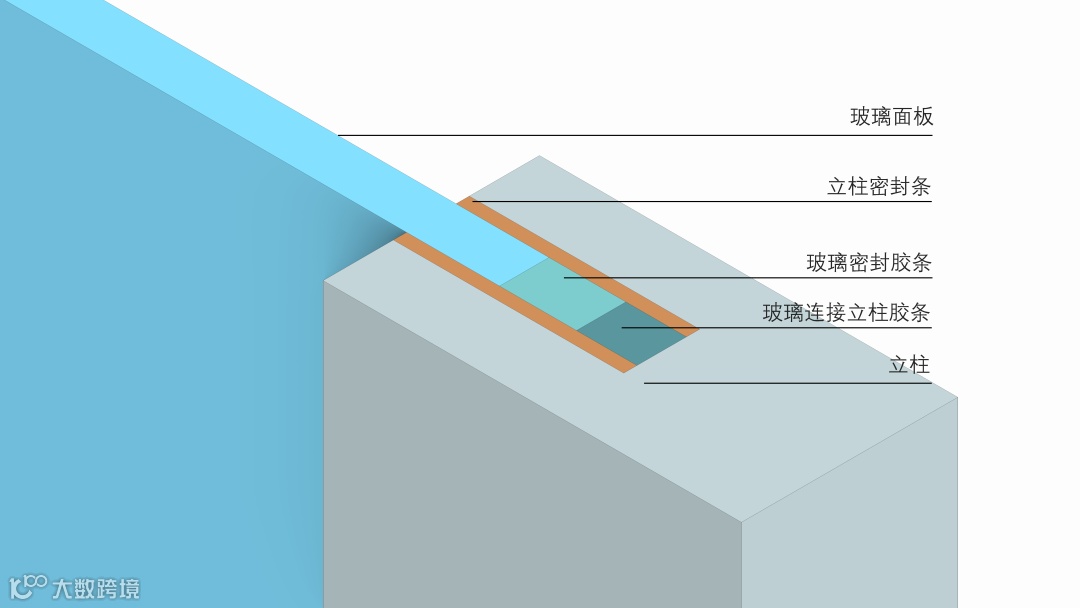

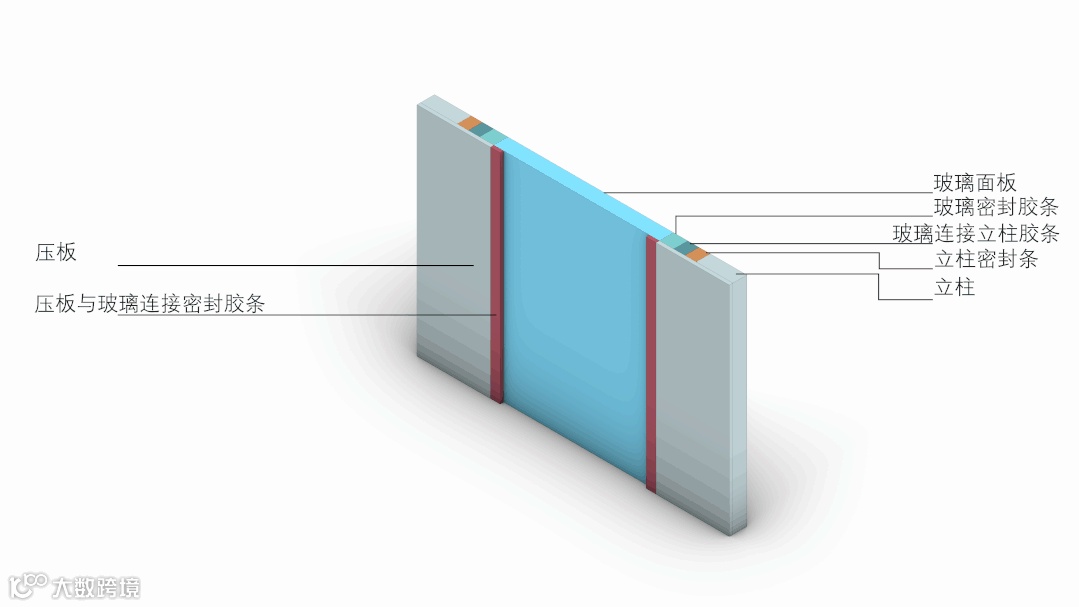

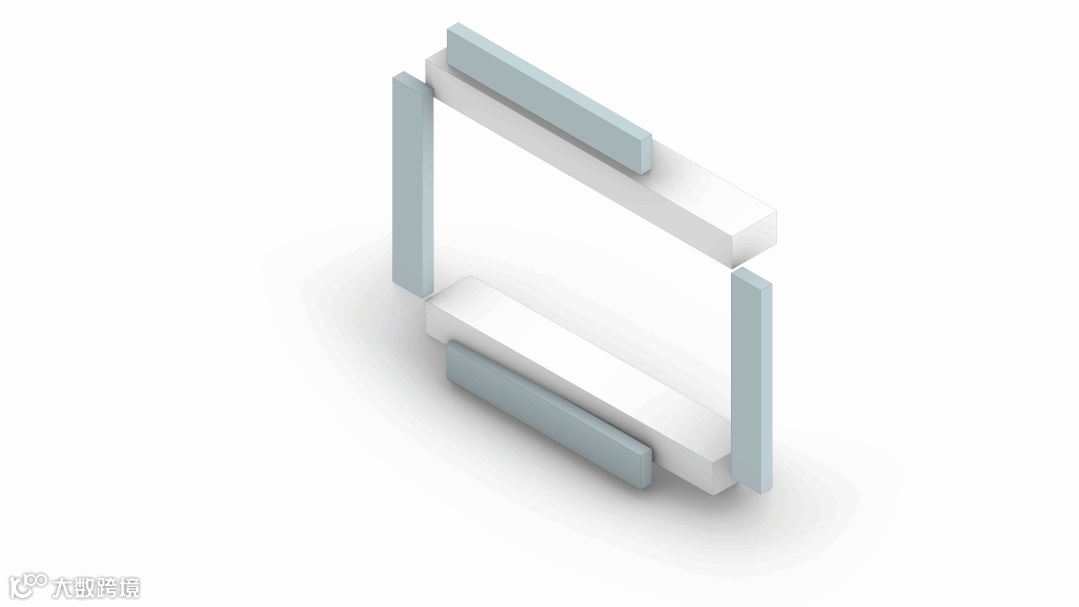

▲玻璃密封

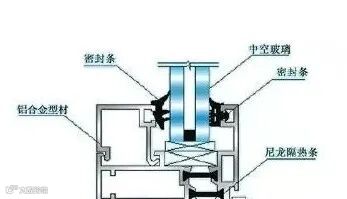

▲玻璃密封实际示意图
两侧立柱框架
同理加入立柱结构密封胶条
并在玻璃与立柱之前加入连接胶条

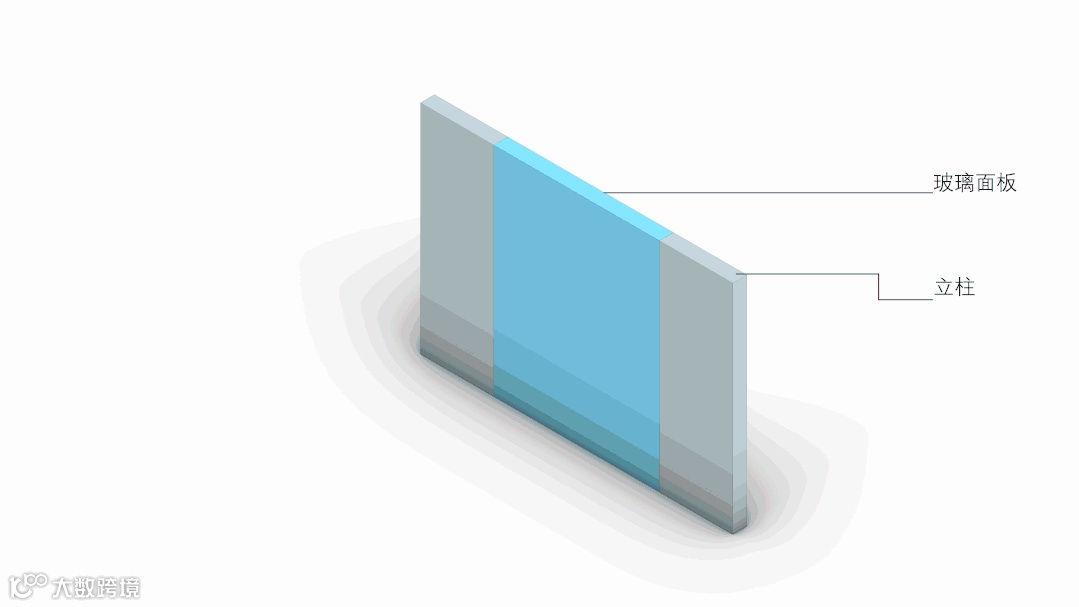

▲玻璃基础构件
▲实际施工结构示意图
▲实际施工结构示意图 来源:网络
在玻璃与框架采用胶条连接之后
为了更加牢固的连接与外部美观
这里主要采用的开篇所讲的第一种:
平行式
在本来的玻璃与框架上方加入盖板
并用连接胶条将
盖板与玻璃和框架牢牢加固在一起
▲玻璃基础构件
至此单体玻璃构件已经完成
而不同单体如何结合呢?
▲玻璃基础构件
单体之间采用卡扣形式组合
(知识闪现,此处采用的是开篇所讲第三种连接方式)
▲玻璃基础构件
▲玻璃基础构件

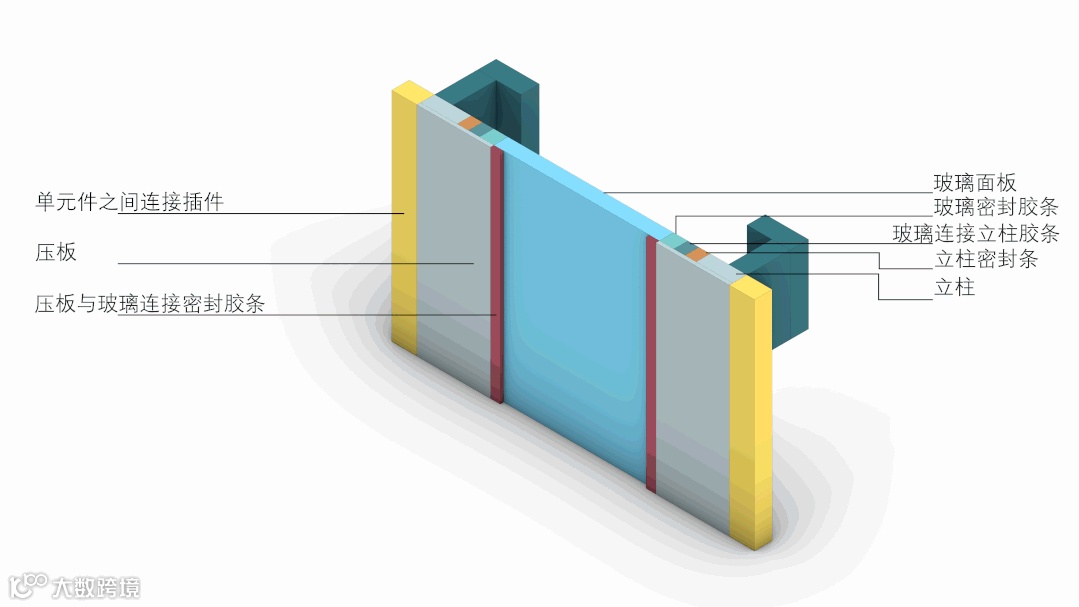

▲玻璃幕墙单体构件示意
至此,一组玻璃幕墙构件已经进化完毕
那单元构件和楼板的链接我们用胶水吗?
当然不是,我们通过螺栓进行链接
基本固定模式已经确定但
我们在想这种安装方式是不是无法进行拆卸了
我们用单元式是不是图的就是一个方便
为了方便挂载
我们采用卡扣形态进行链接
那么接下来卡扣连接构件形态进化开始!
为了玻璃组件能够上下
活动
部件拆分为两部分
▲连接构件
在考虑上下活动之后
前后的位移活动
我们采用增加平行活动结构
▲连接构件
在考虑与玻璃的链接之后
组合为卡扣形式
▲连接构件
经过上述操作后
我们的基本组件形态已经确定为
三部分组成的一个可活动连接卡口在
此之后我们在思考
这些部件需要进行怎么样的连接呢?
有了! 进行开洞与置入可活动螺栓
即可完成!

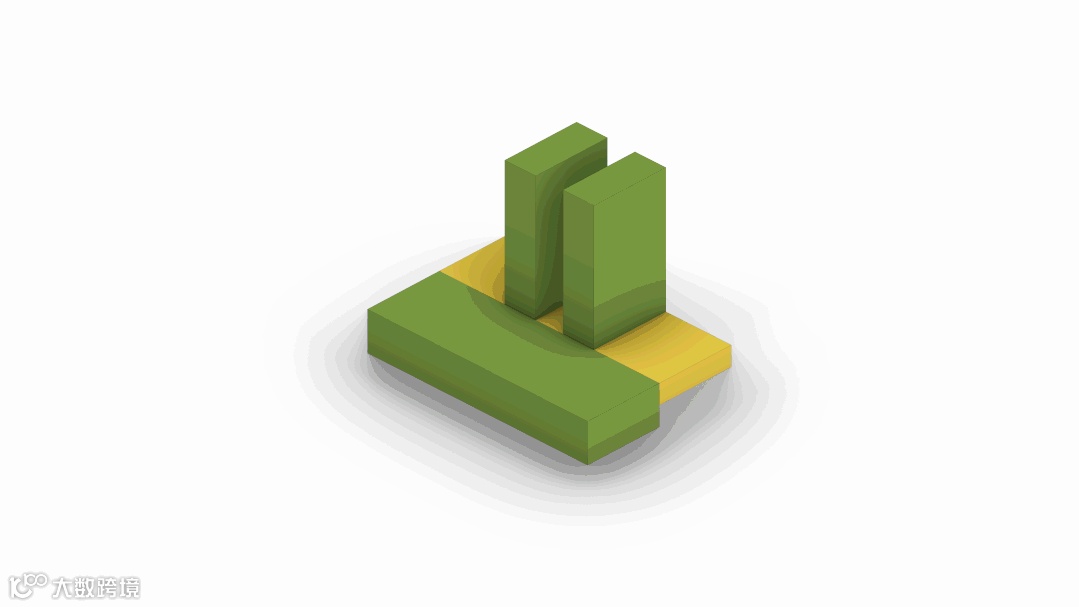

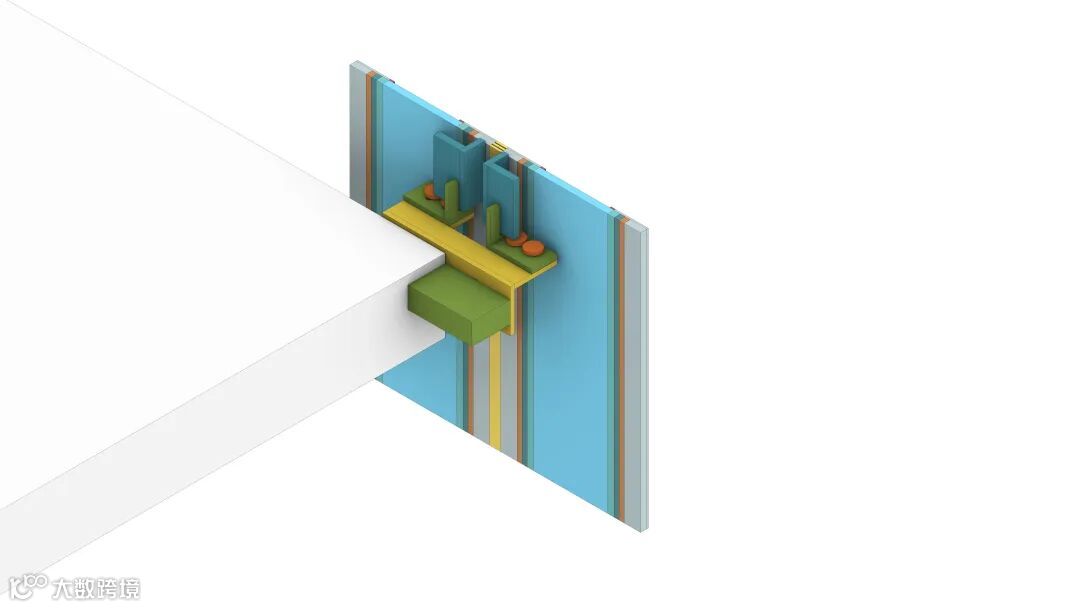

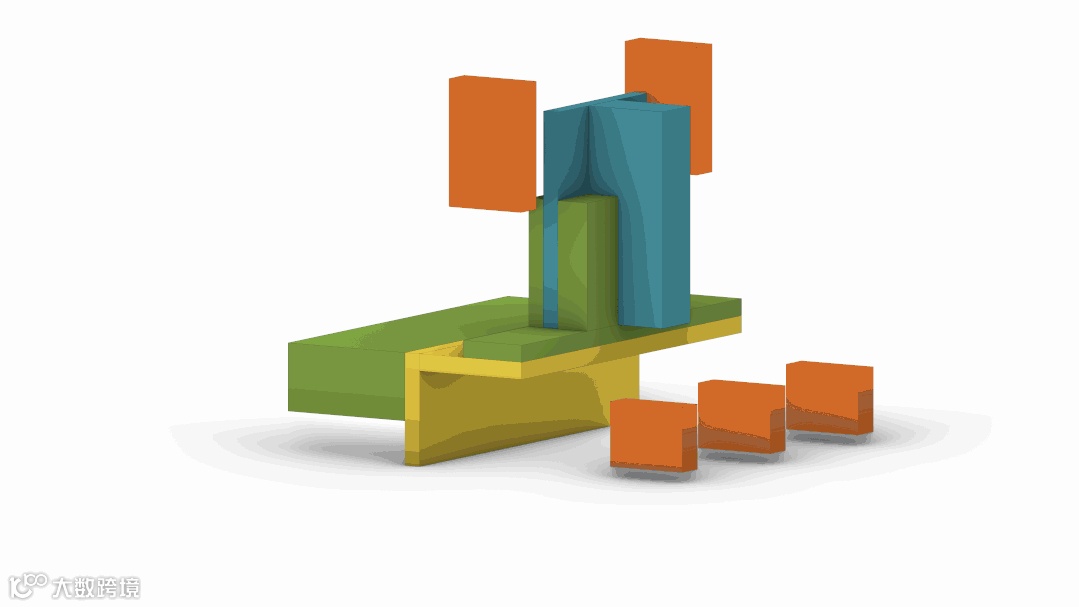

▲连接构件
至此连接构件生成完毕!
▲连接构件
进化完毕,我们的幕墙也成功生成!
▲玻璃幕墙单元组合连接示意图
