反支撑和转换层 聿國設計研究院
2022-05-21
2

反支撑和转换层，有什么区别？

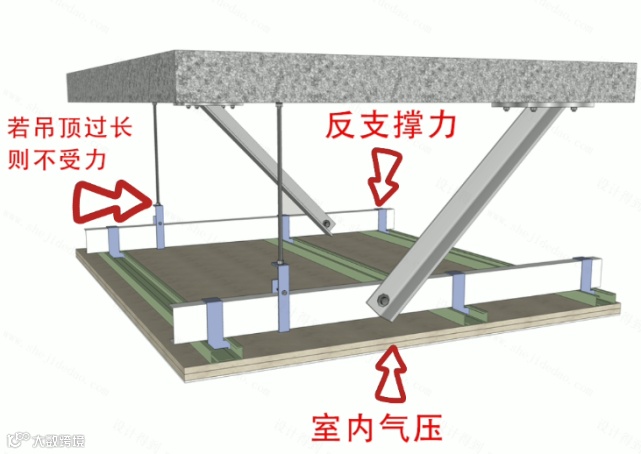

二者的作用都是对吊顶加固，避免吊顶内外气压不均，引起“风吹吊顶动”的现象。


风吹吊顶动

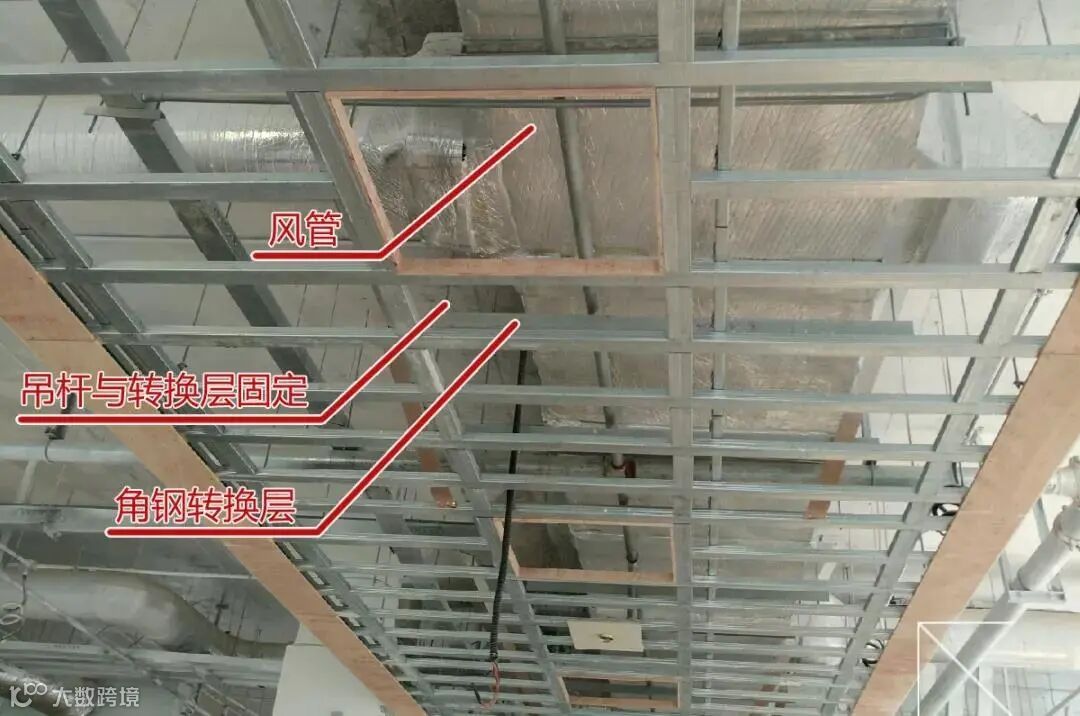

只不过转换层通常是大面积使用，反支撑是在局部使用。


转换层相比反支撑而言，安全性更好，成本也会更高。

01、什么时候采用反支撑、转换层？

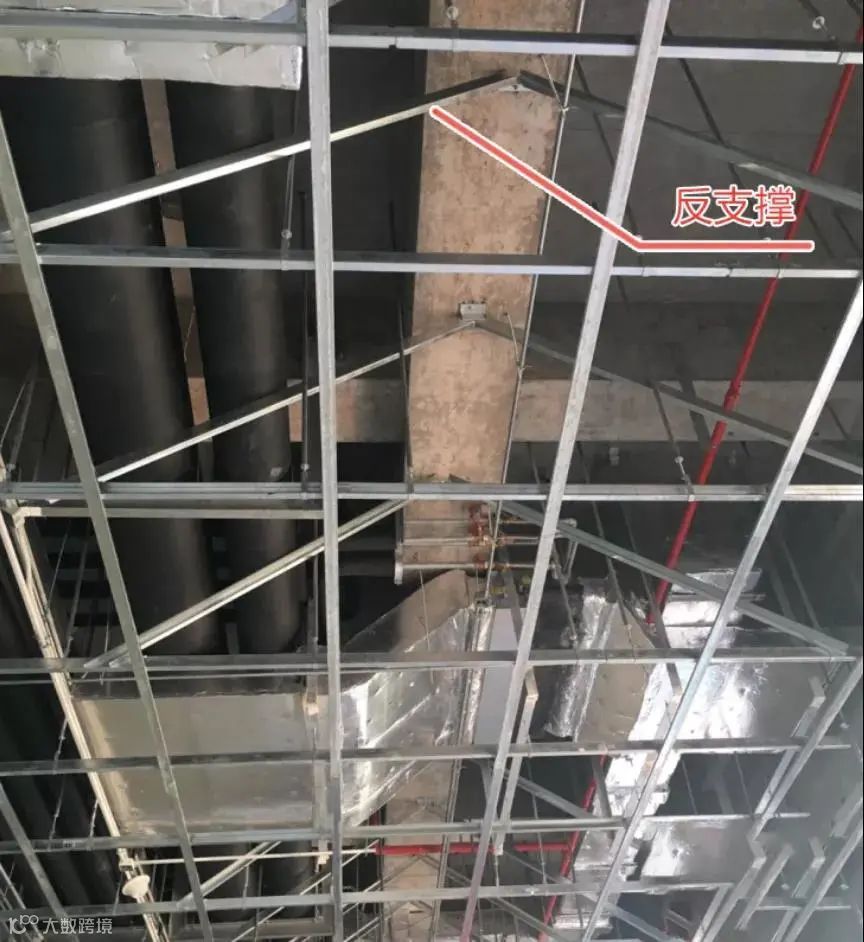

01-1 反支撑

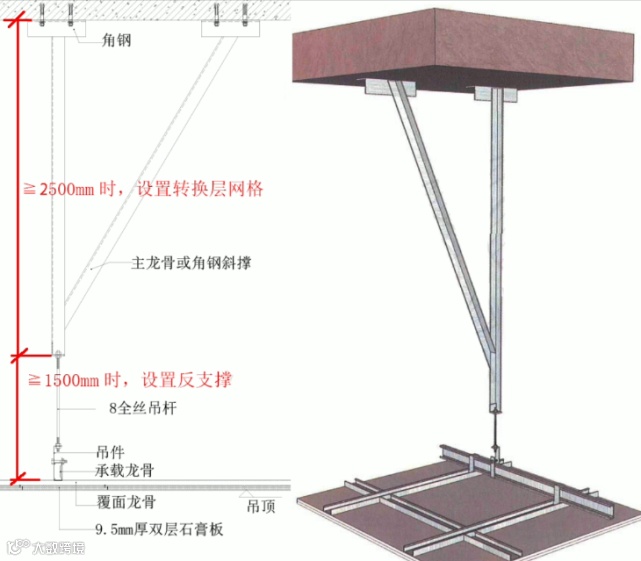

当吊顶吊筋长度大于1.5m且小于3.0m时，应按规范要求设置反向支撑；

01-2 转换层

当吊顶内部空间大于3.0m时，（或反支撑垂直长度＞1500mm时）应该设置转换层。

注：当吊杆与设备相遇时应调整并增设吊杆，吊顶面积较大时，吊顶设备排布复杂不建议使用反支撑。

02、反支撑的标准做法：

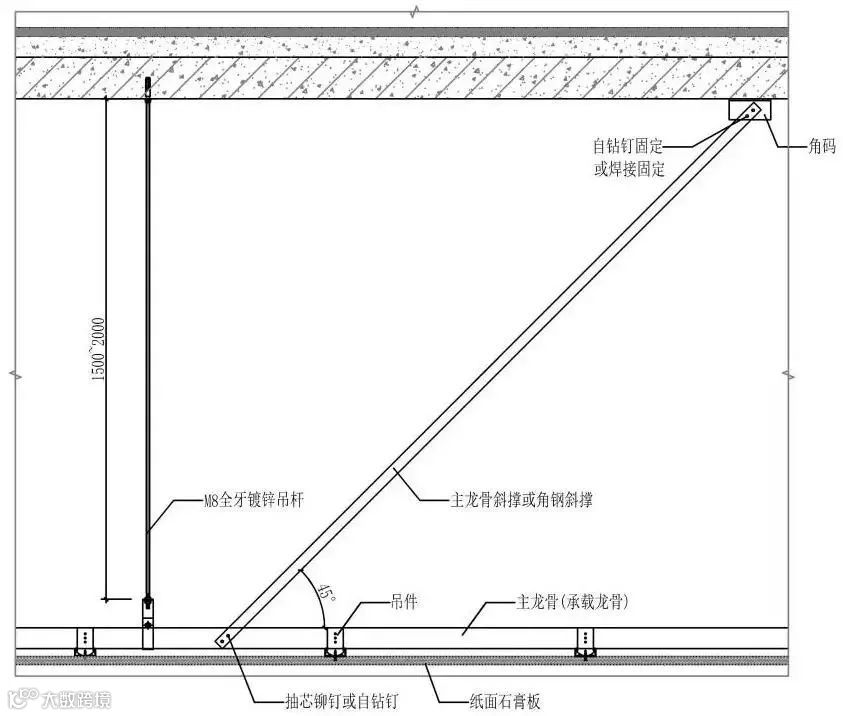

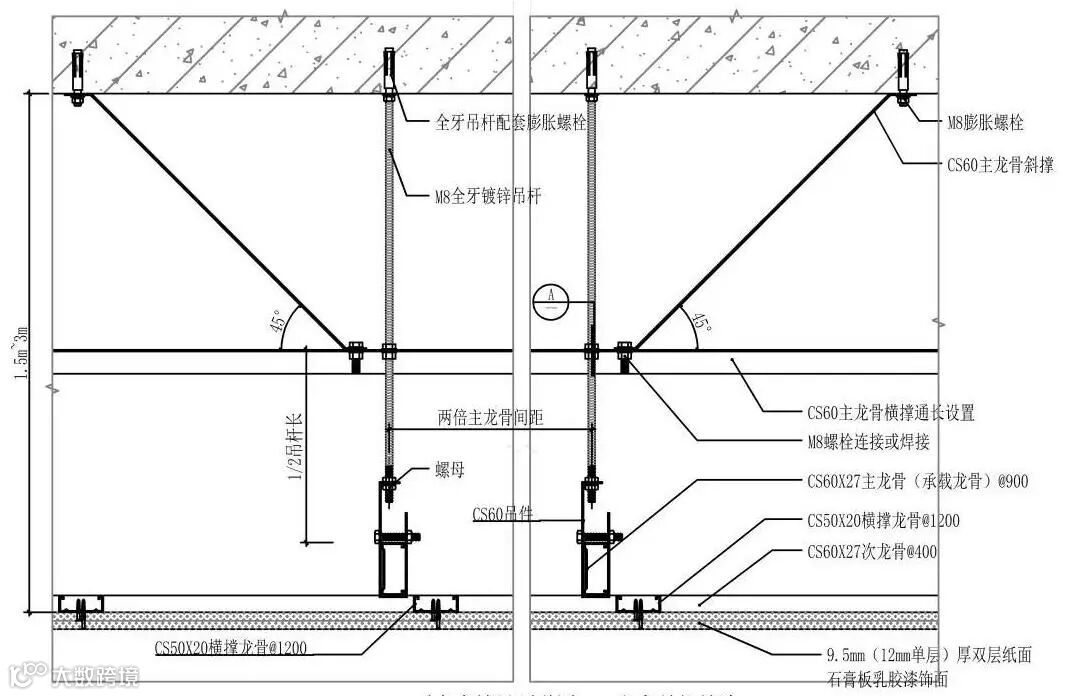

02-1 主龙骨拉结法



适用于：
吊杆长度超过1.5m且小于3m时。

具体做法：
在CS60主龙骨横撑底边每隔主龙骨间距打孔，M8全牙吊杆穿过，位置确定后上下螺母固定。

CS60主龙骨斜撑每隔两倍主龙骨间距相向设置；当吊杆长度超过1.5m且小于2m时，适当采用CS50主龙骨。

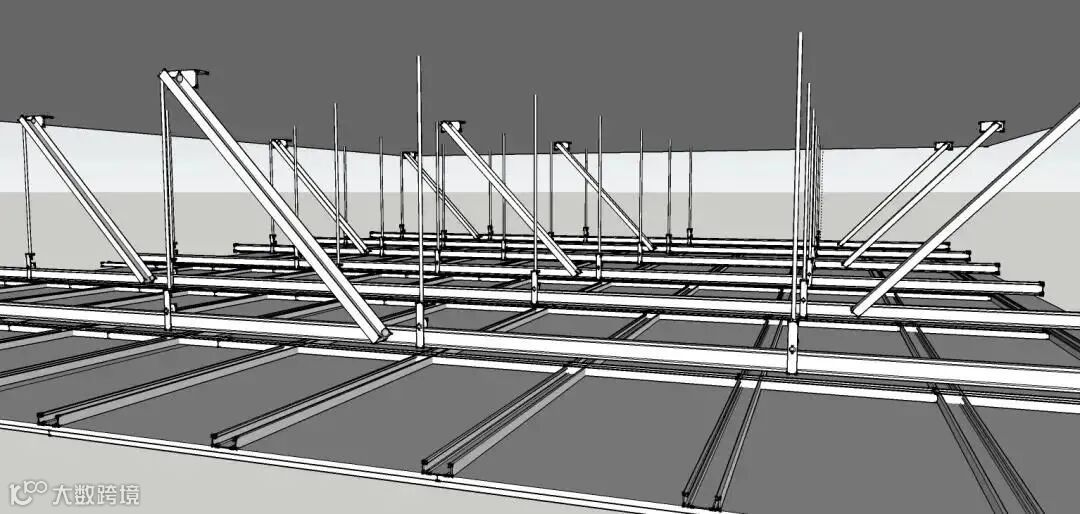

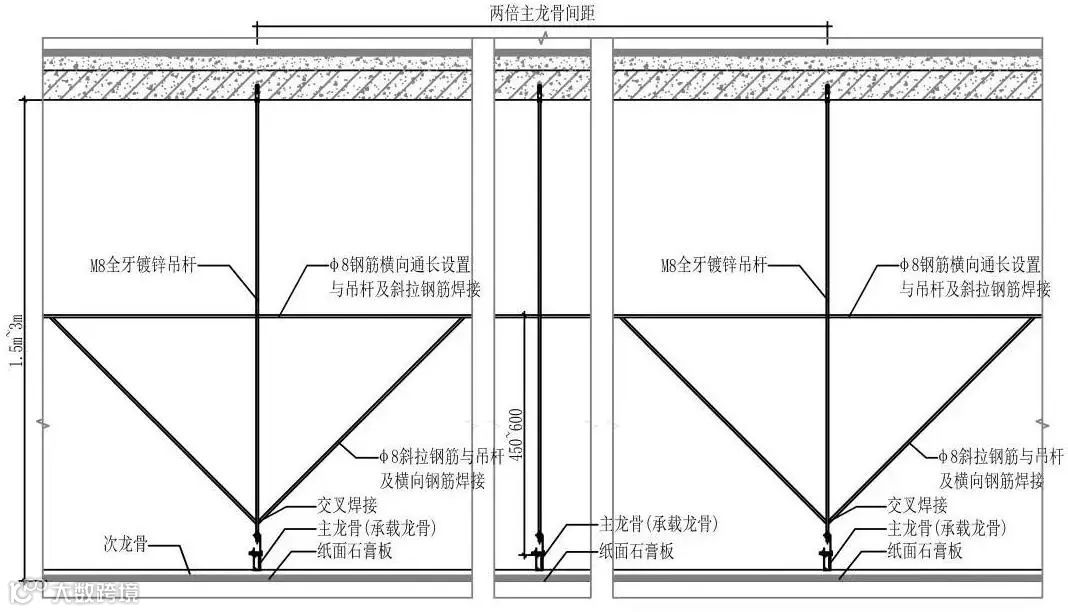

02-2 吊杆通长拉结法



适用于：
吊杆长度超过1.5m且小于3m时。

具体做法：
斜拉钢筋每隔两倍主龙骨间距设置。∅8横向钢筋、斜拉钢筋及其与M8全牙吊杆焊接处必须做防锈处理。

∅8钢筋可用M8全牙吊杆替代，但焊接处需做防锈处理。

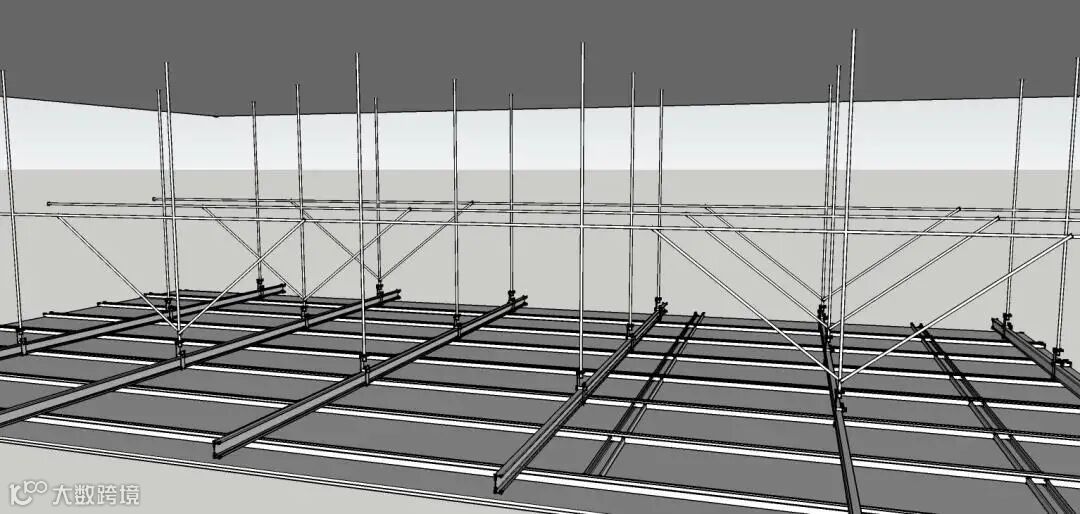

02-3 倒三角法



适用于：
吊杆长度超过1.5m且小于2m时。

注意事项：
安装间距在2m以内，围绕某一中心呈梅花形分布，且不应设置在同一直线上。

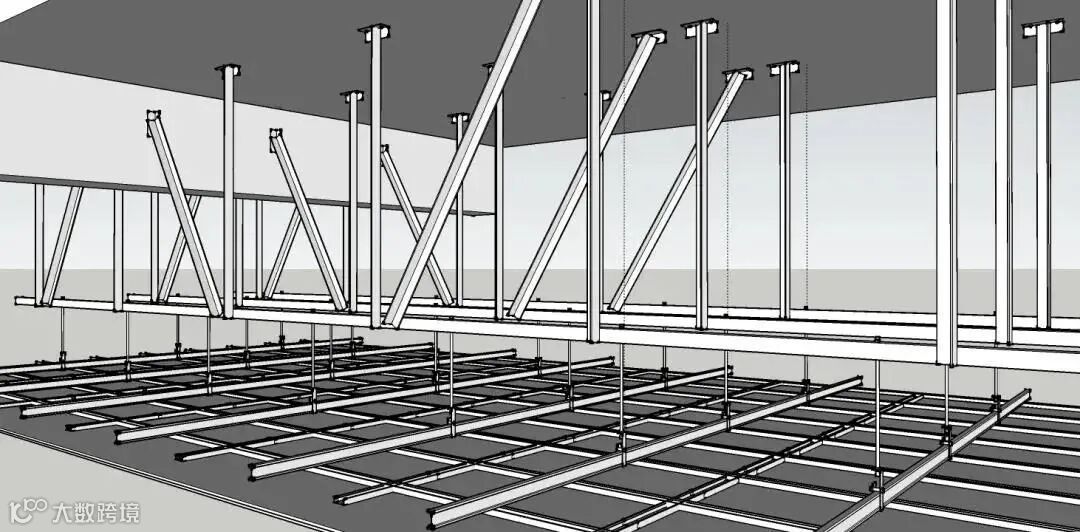

03、转换层的标准做法：

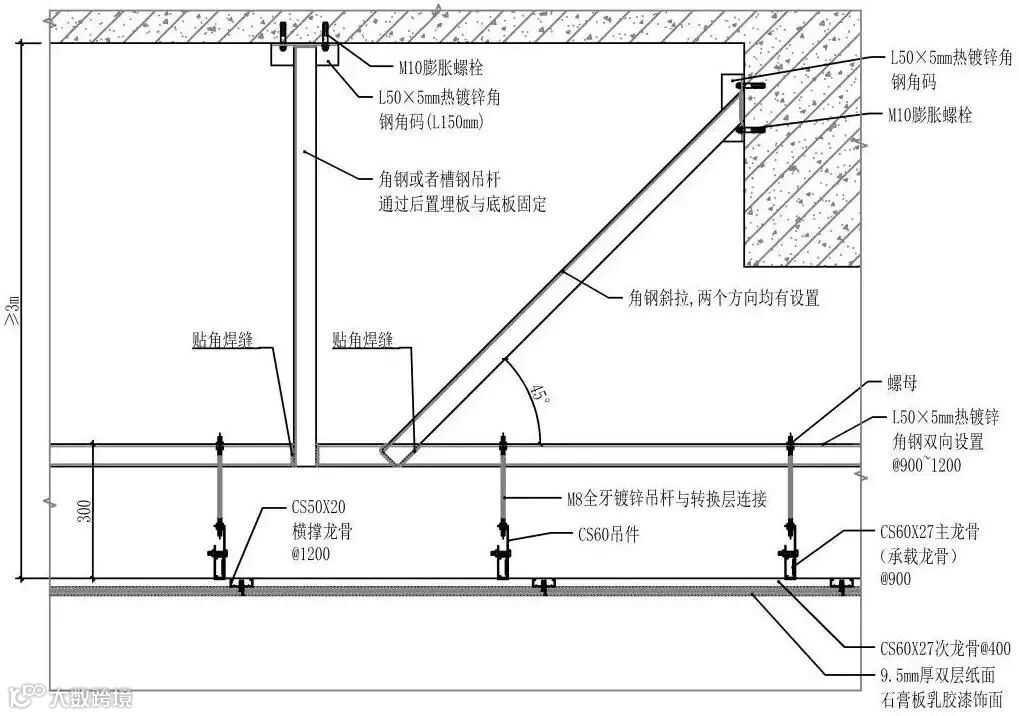

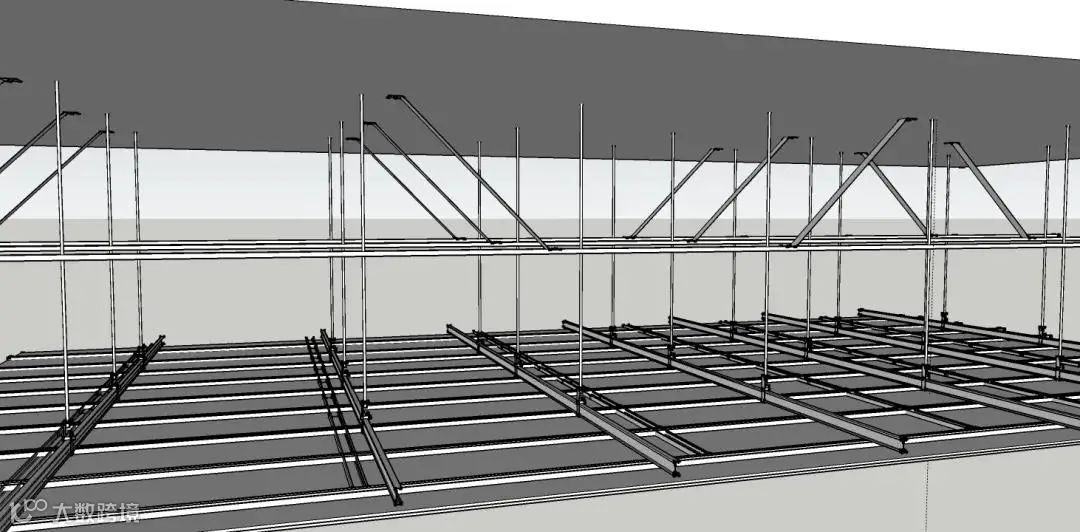

03-1 钢架转换层



安装注意事项：
① 转换层的吊杆采用角钢、槽钢等刚性构件，杆端与楼板底面可靠连接。

② 为保障转换层的稳定，应有斜向撑与混凝土梁侧、墙侧可靠连接，纵横向均应设置。

无法与梁侧、墙侧连接时，应在吊杆间设置交叉拉杆，纵横向均应设置。

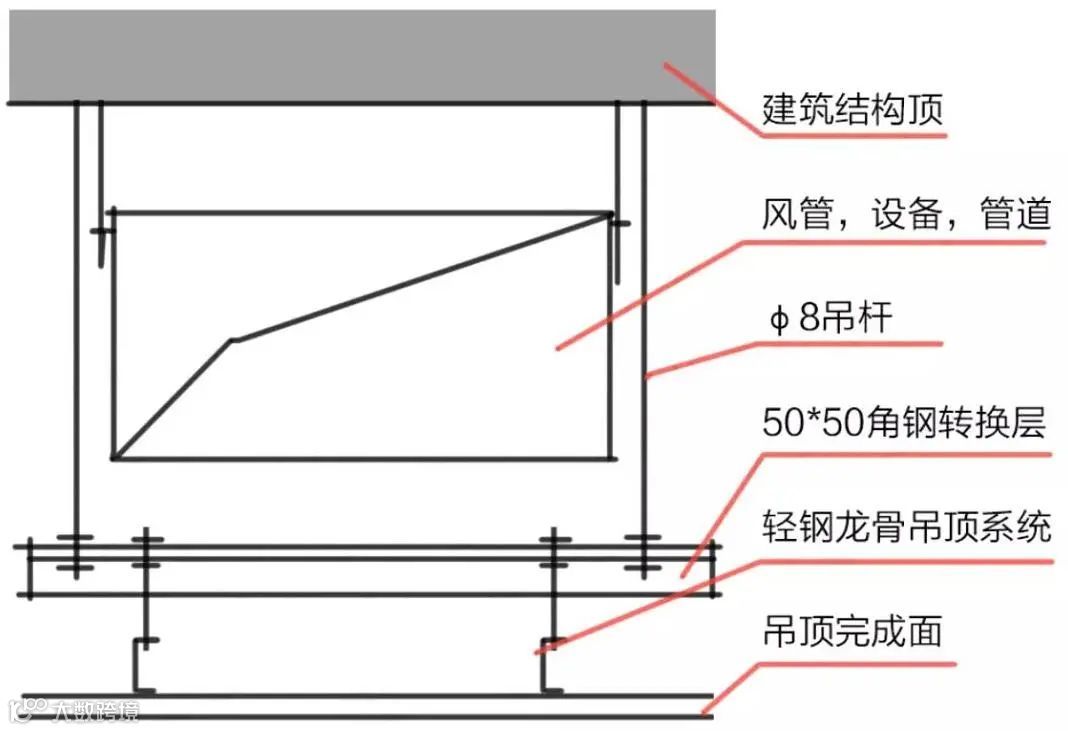

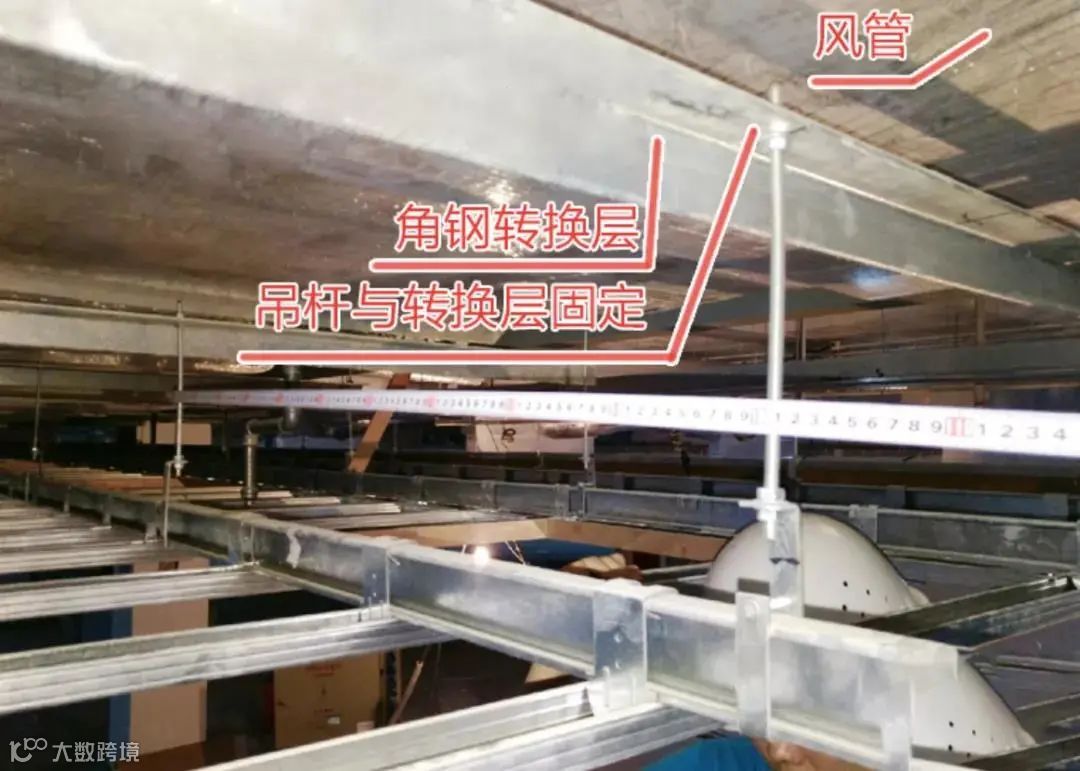

03-2 吊杆+钢架转换层


已知，反支撑/转换层的做法就是为了让吊杆的长度不大于1500mm，那么转换层的做法也可以做成：吊杆+角钢+吊杆，这种做法相对全钢架转换层更节约成本，实际应用中更灵活。
