01.

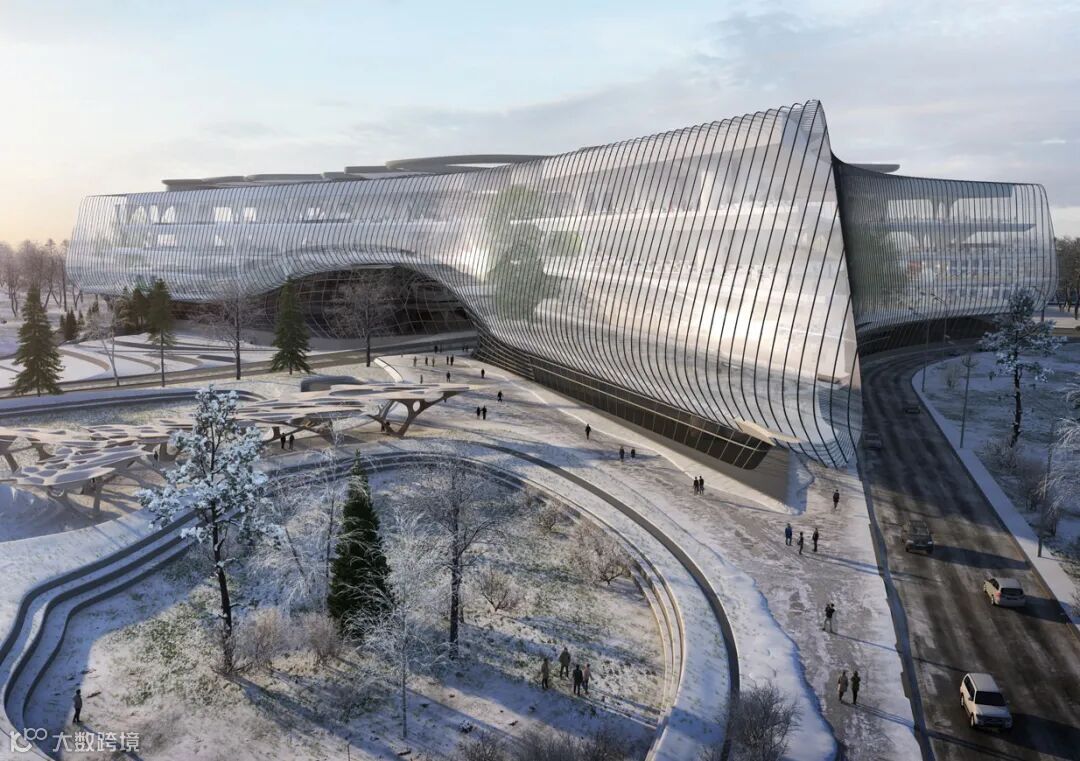

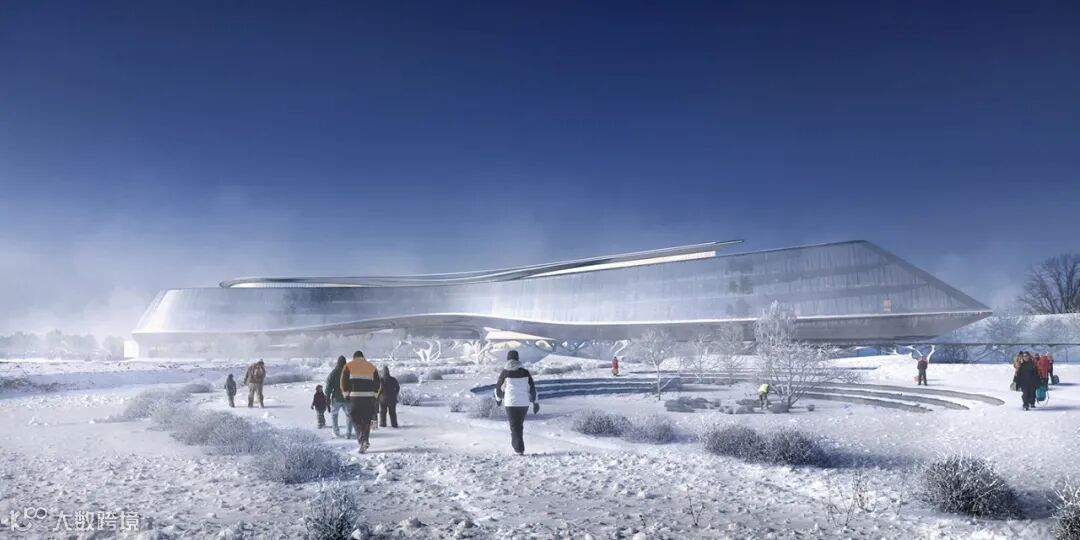

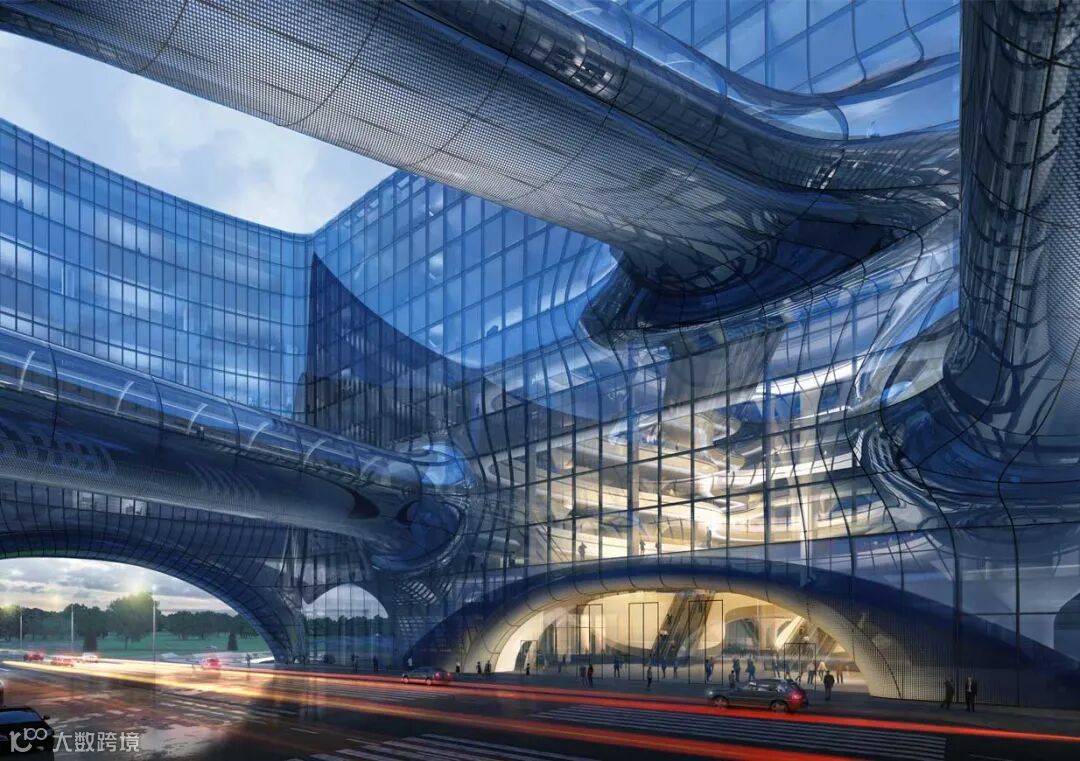

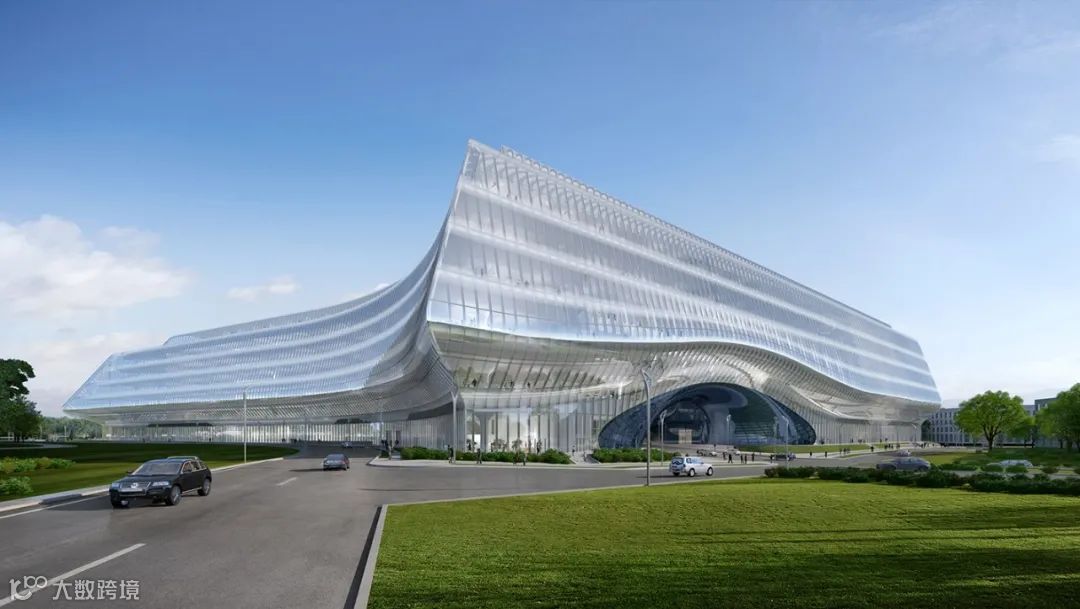

俄罗斯储蓄银行科技园

具有高度复杂的几何形状的玻璃围护结构

如何在实际建造过程将常见的

垂直平铺的玻璃幕墙呈现出如此复杂的形态

在整个项目中有着

坚固的外墙、屋顶系统、檐口和中庭天窗

开发了20种不同类型的玻璃模块

主要的外墙系统是作为一个单元化的幕墙实现的

倾斜的玻璃在7 x 2米的模块中

结构上与铝制框架粘合

该系统适用于平坦的、切面的

和弯曲的几何形状的外部立面

在建筑内多个冬季花园空间中

外墙脱离了支持性的楼层结构

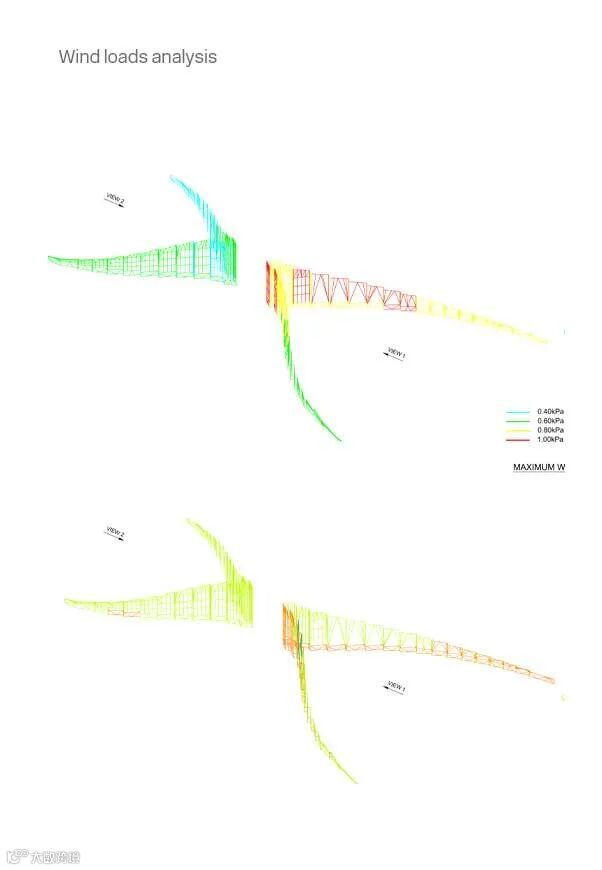

需要超过45米高的二级钢柱来抵御风载荷

这些二级钢柱

以确保与幕墙的紧密衔接

地面层和入口处的玻璃系统使用了

专门为本项目开发的详细的框架系统

以适应这些区域的复杂曲率

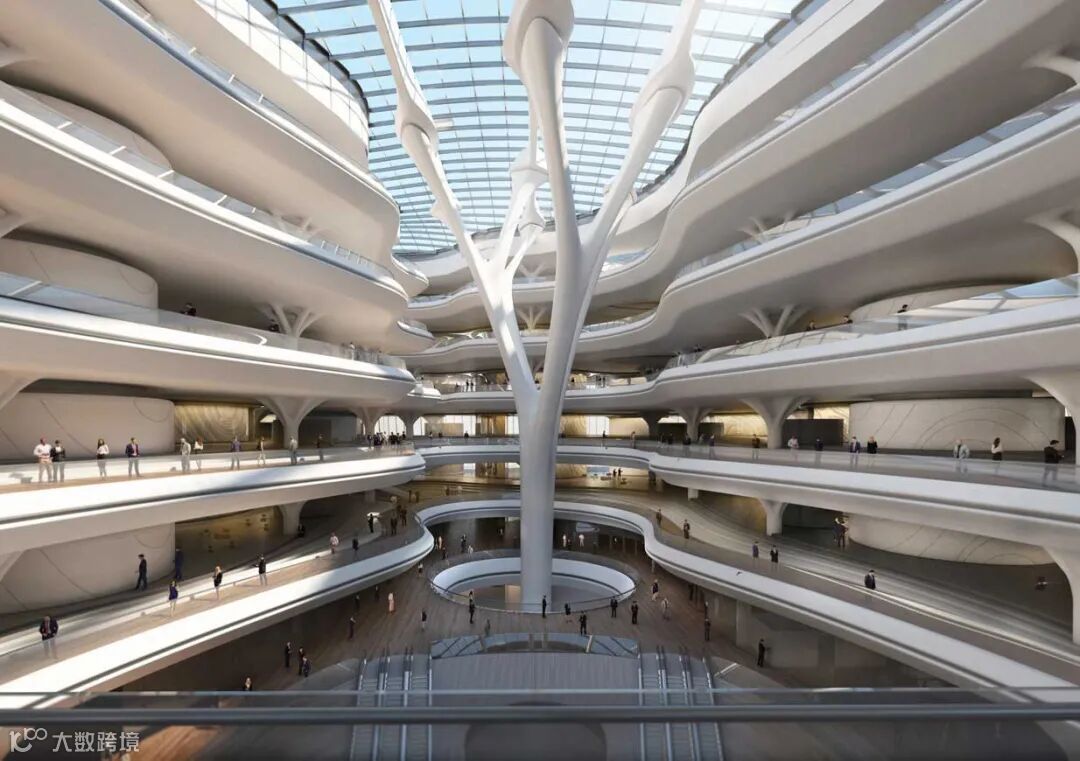

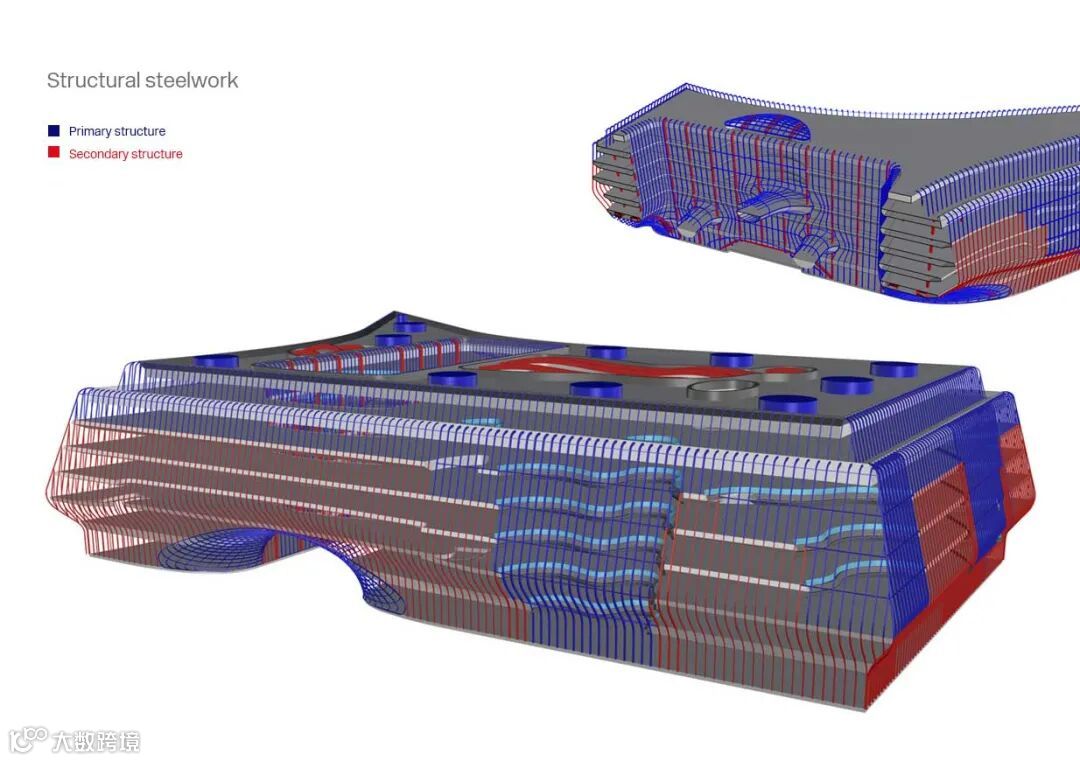

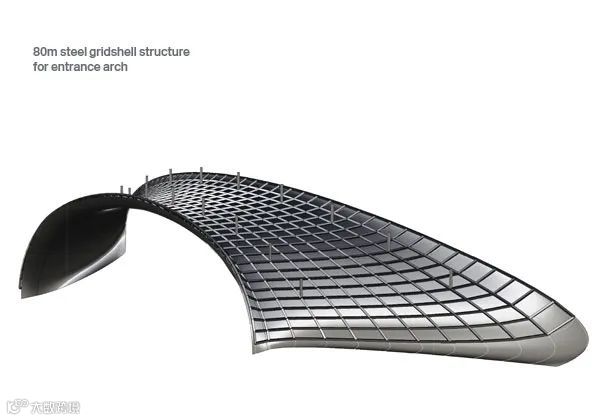

中庭屋顶和桥梁采用网格壳型钢结构

跨度为80x30米，

为中庭外墙和桥梁

提供了二级系统以及关键的

主要结构运动连接点

幕墙拱桥结构诗意

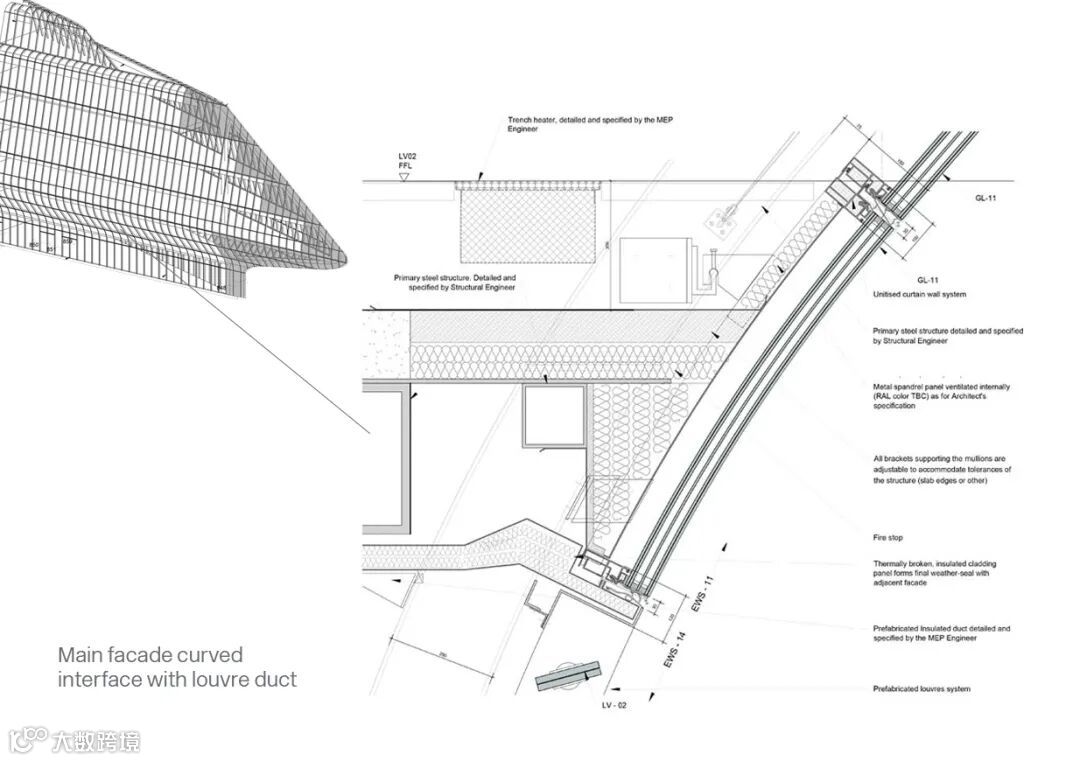

主立面弧形接口与百叶风道节点

在 Grasshopper 中

开发了内部数字设计工具

对复杂的几何形状进行参数化分析

确定实现每个面板的形状、热能

和视觉性能所需的制造工艺

确保能够在整个围护结构中保持玻璃的视觉一致性

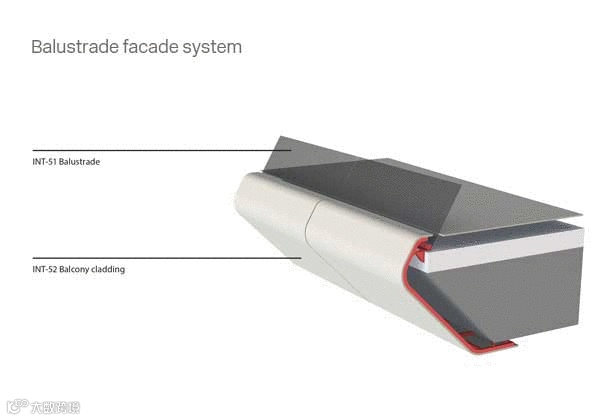

室内栏杆外立面系统

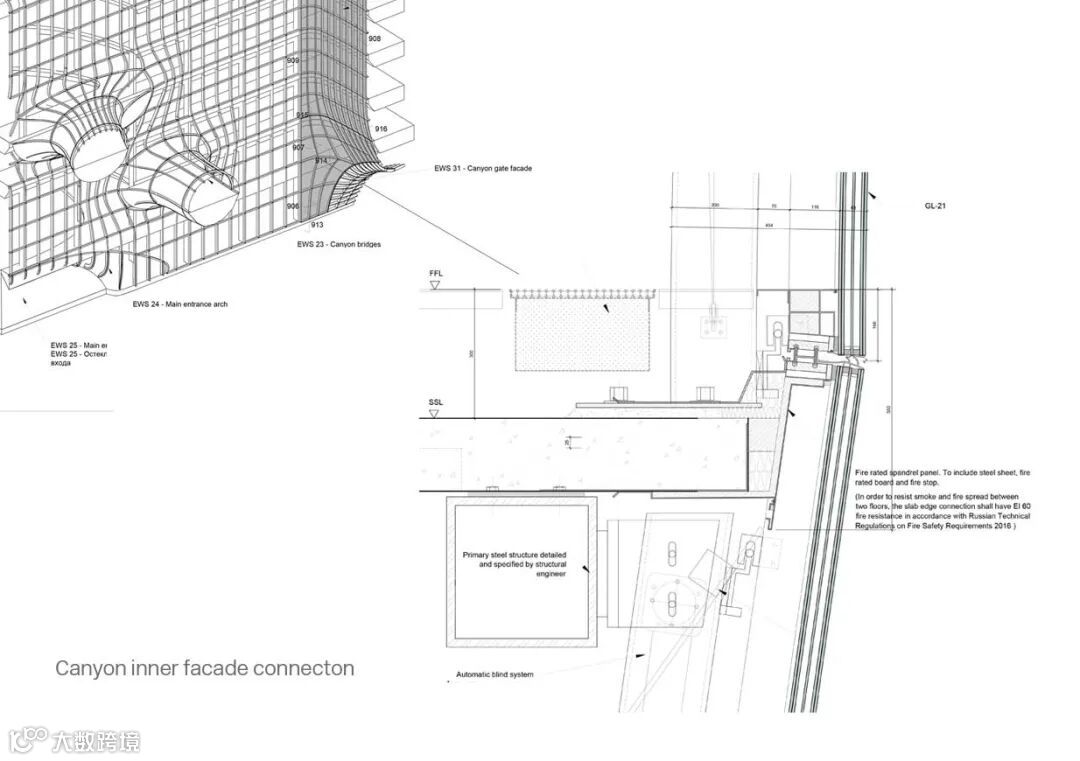

中庭立面连接节点

  02.

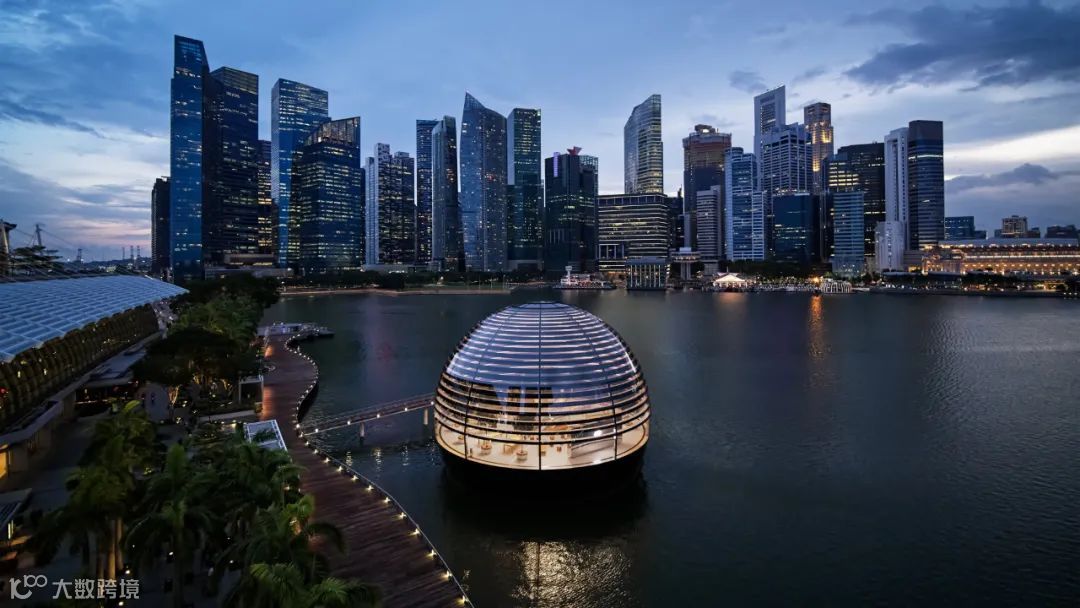

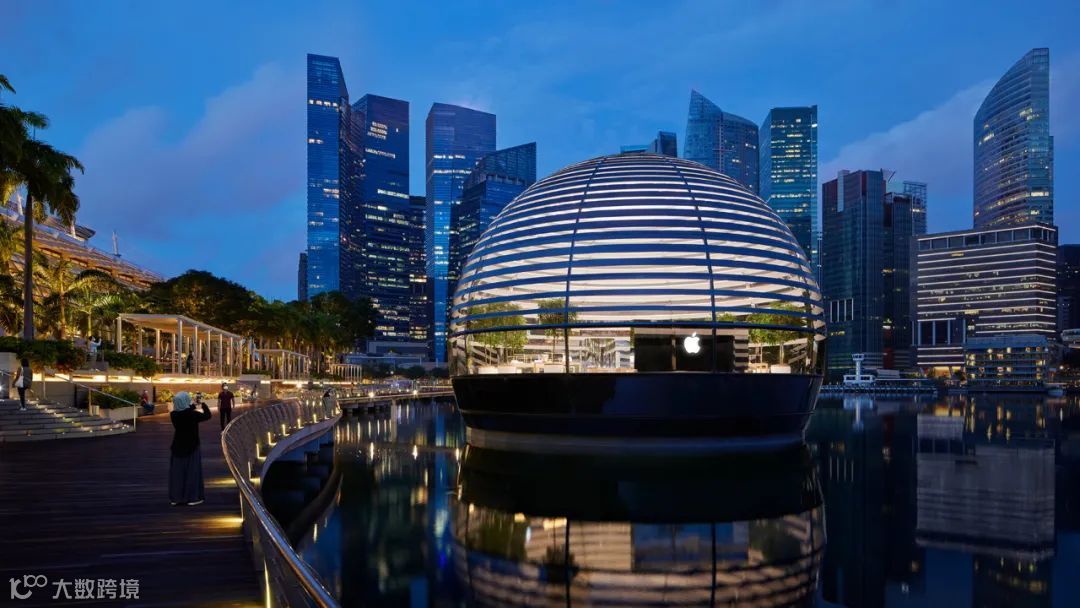

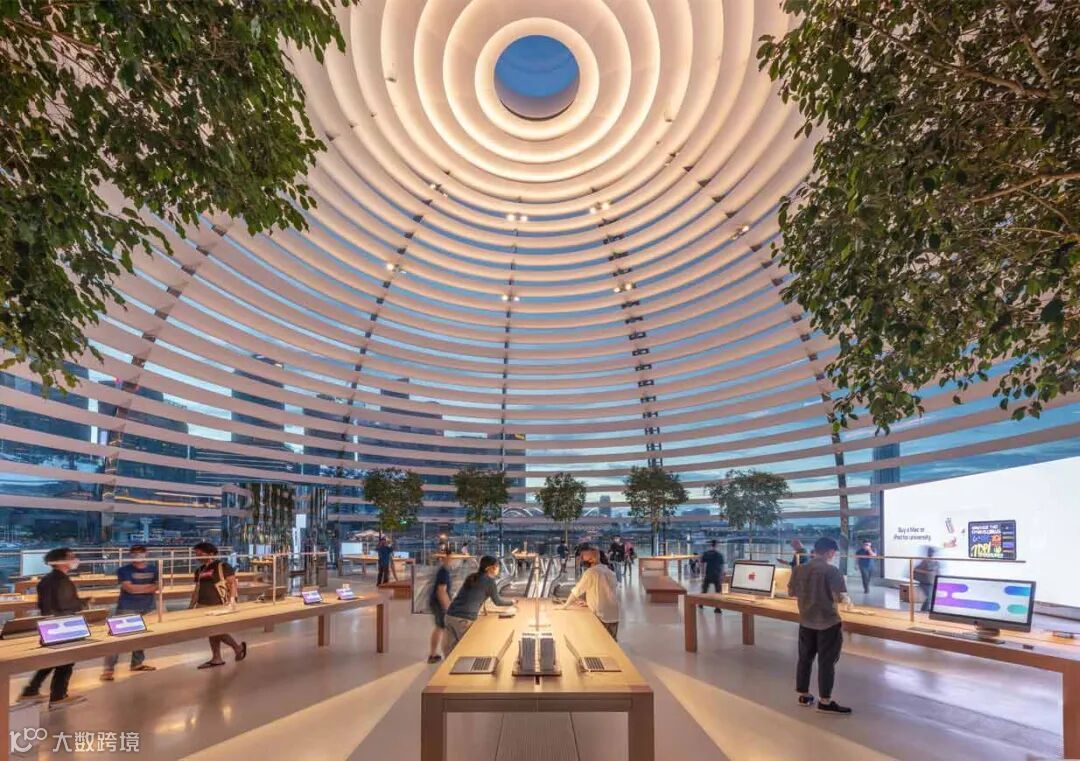

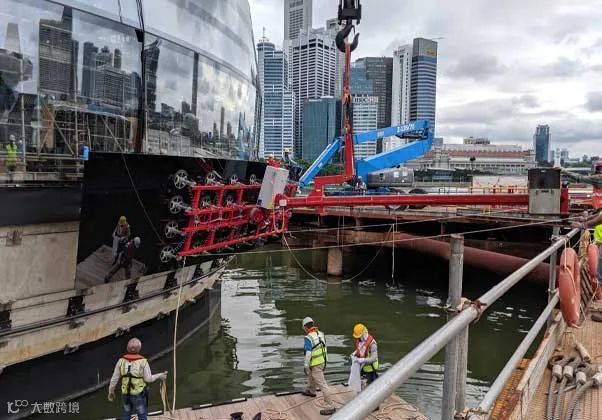

新加坡滨海湾金沙酒店苹果商店

世界上第一家直接坐落于

水面上的苹果店，完工于2020年

这个“漂浮”在新加坡滨海湾

金沙酒店旁的巨大透明玻璃球体

继承了苹果商店标志性的

“挑战不可能”的极简主义外观

尽显苹果在探索玻璃结构上的野心成功实现了

这个完全无其他支撑结构的全玻璃穹顶结构

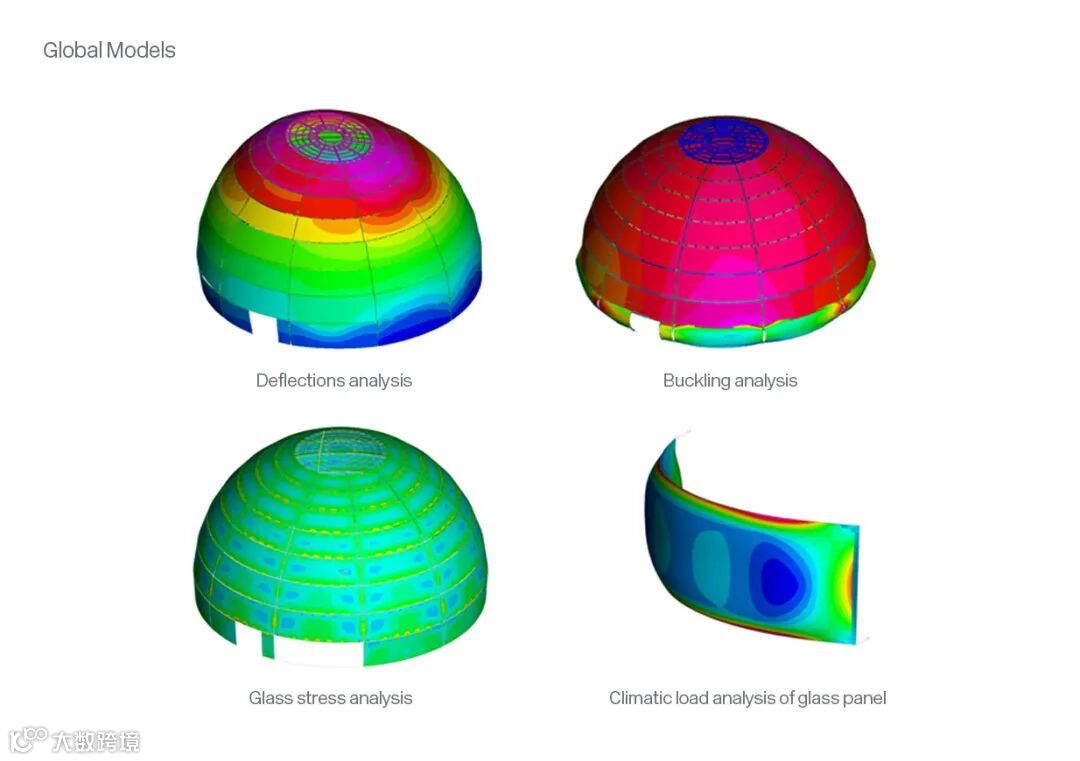

建造一个全玻璃穹顶结构

完全自我支撑，没有柱子

没有斜拉结构，没有梁或拱

尚属世界首例，是令人惊叹的工程创举

球体17米高、30米宽

仅由114块玻璃板组成

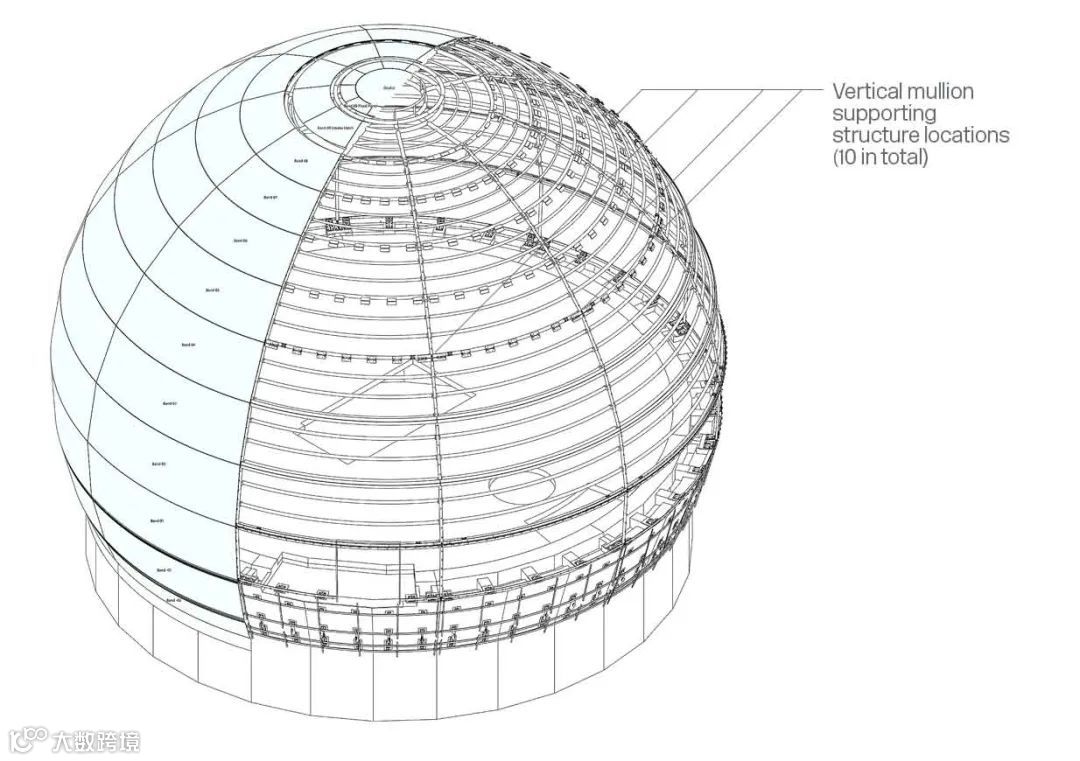

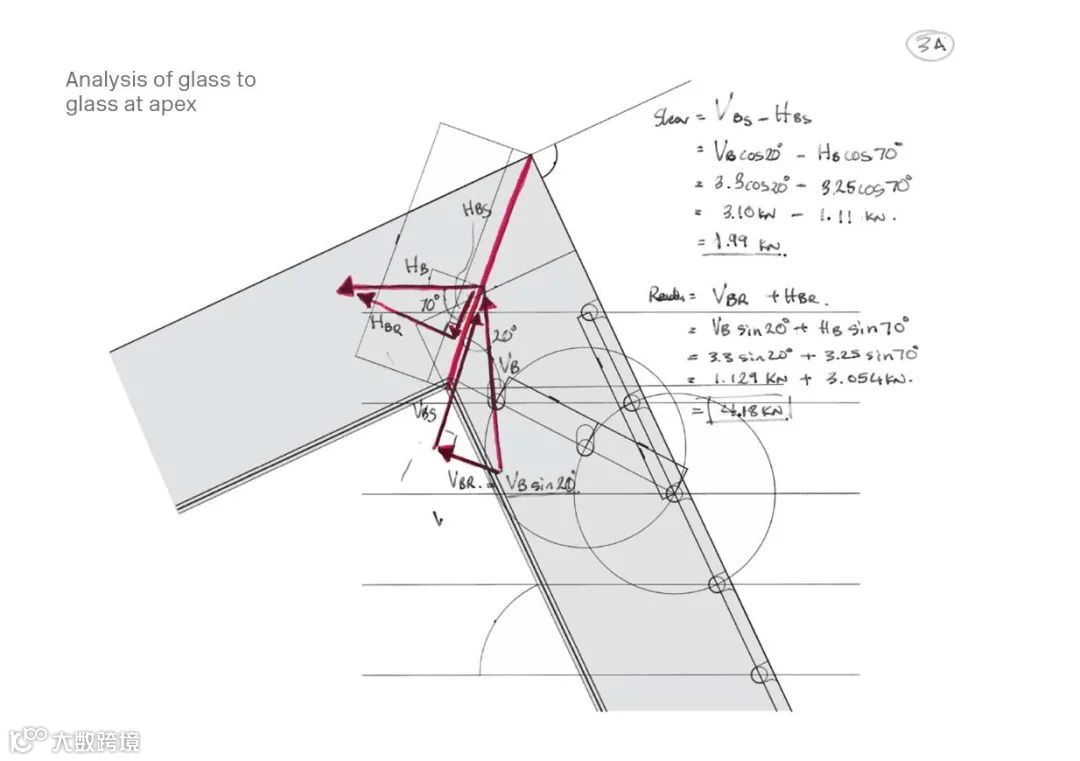

玻璃与玻璃间由10个狭窄的

垂直中缝进行结构连接

最大的玻璃板宽10米x高3米

每片玻璃被热塑或层压成型

这种拼装方式也同样是世界上的首次尝试

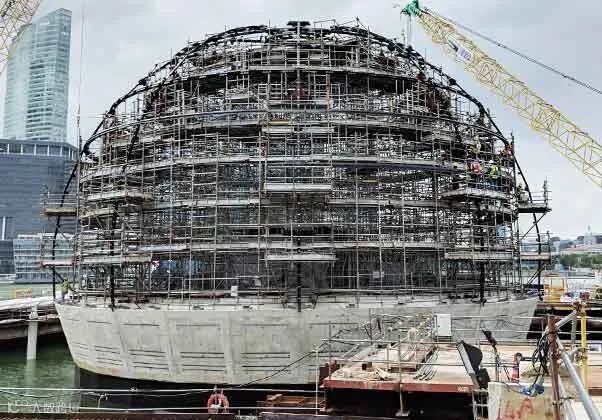

构成穹顶结构的钢框架及其纤细

满足了建筑的整体感，在纤细的结构中

藏着照明和喷淋系统等功能部件

承担起功能性

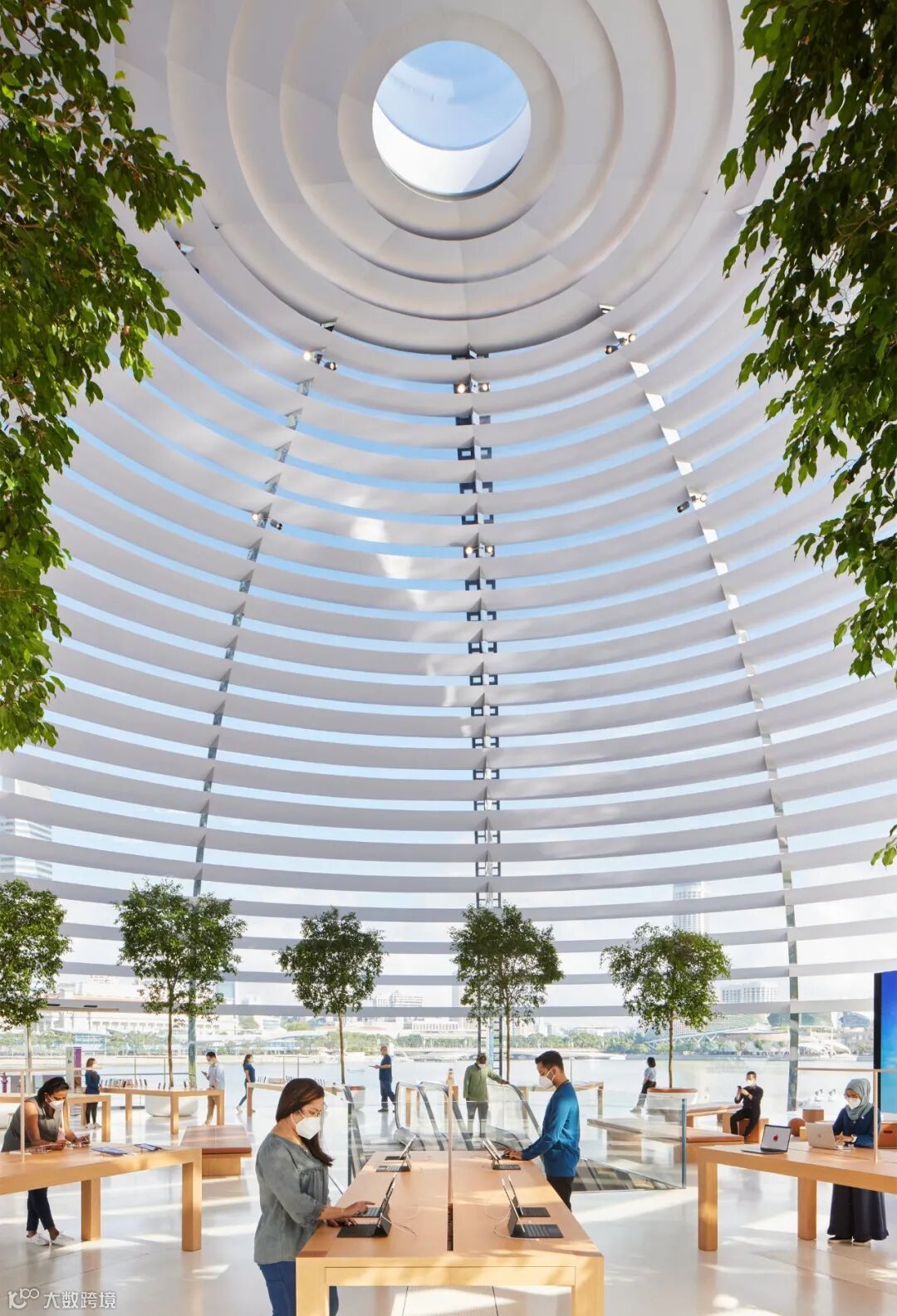

顶顶端的中央圆形玻璃面板

可以在发生火灾时升起

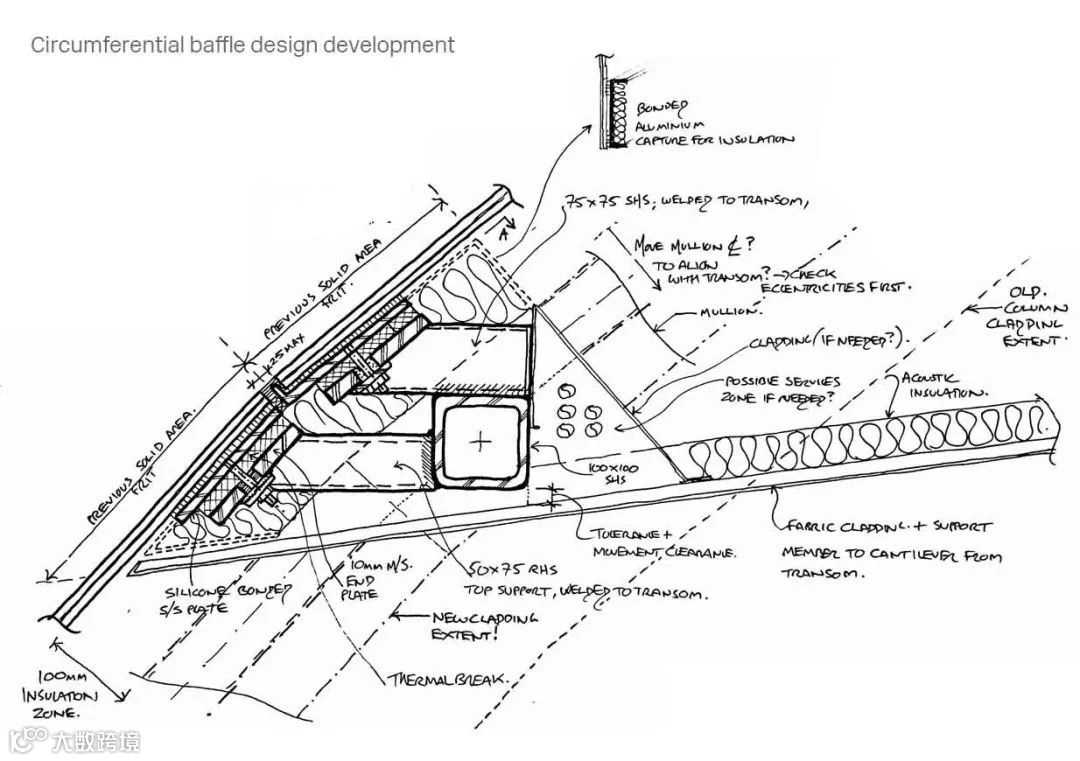

圆环形的挡板起到了防眩光和消音的作用

从概念阶段就介入到设计之中

提供了从概念到现场监督直至完工的

全部建筑上部结构设计

地板材料：水磨石地板

  03.

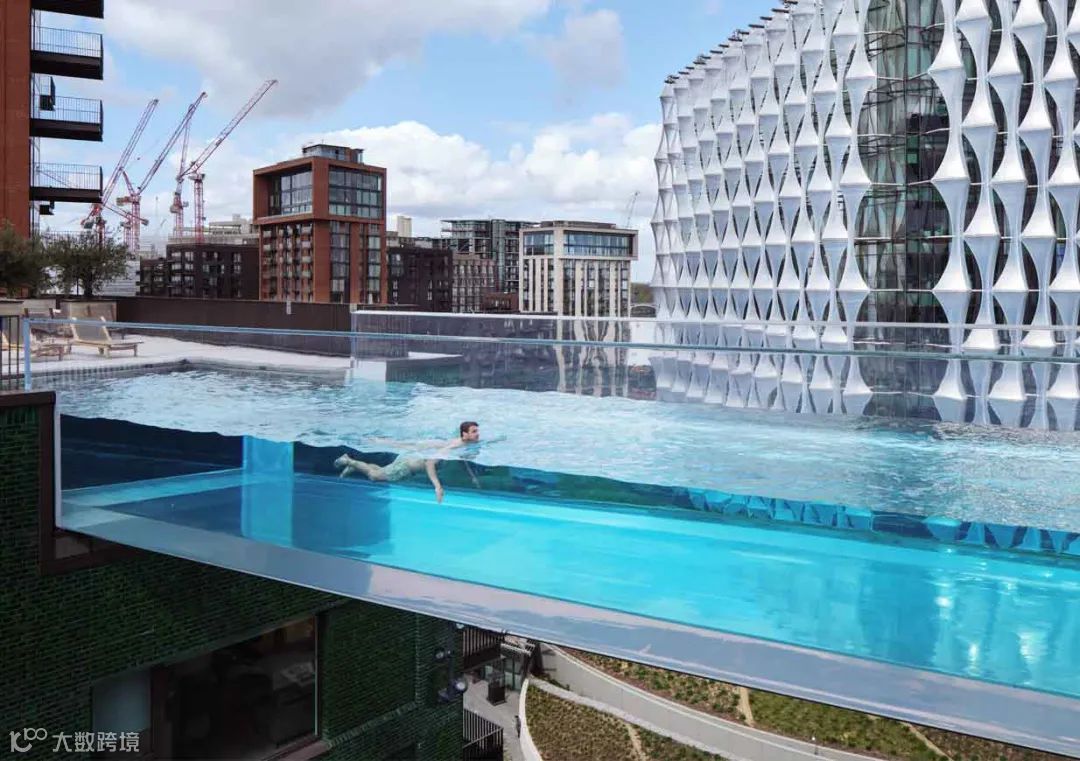

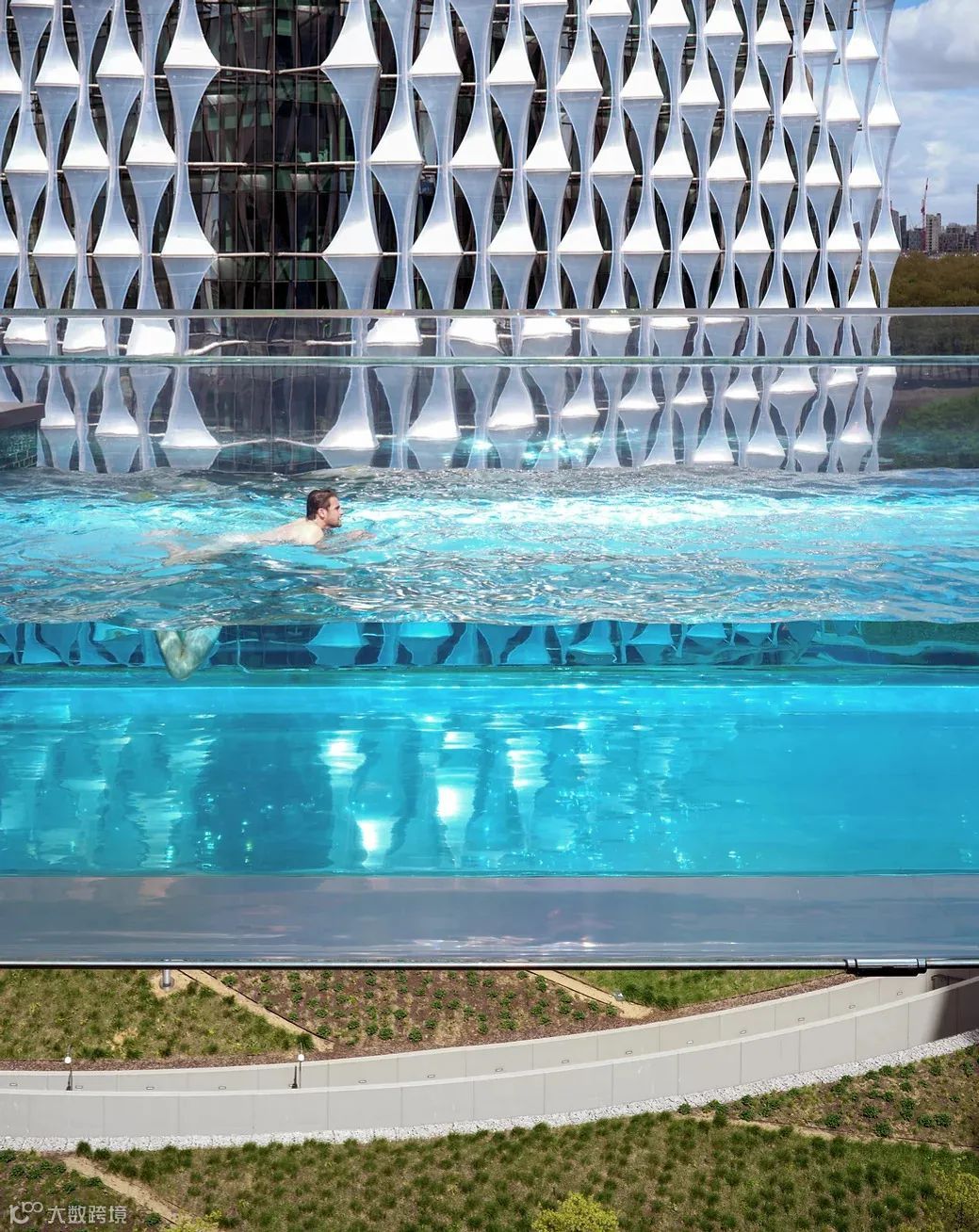

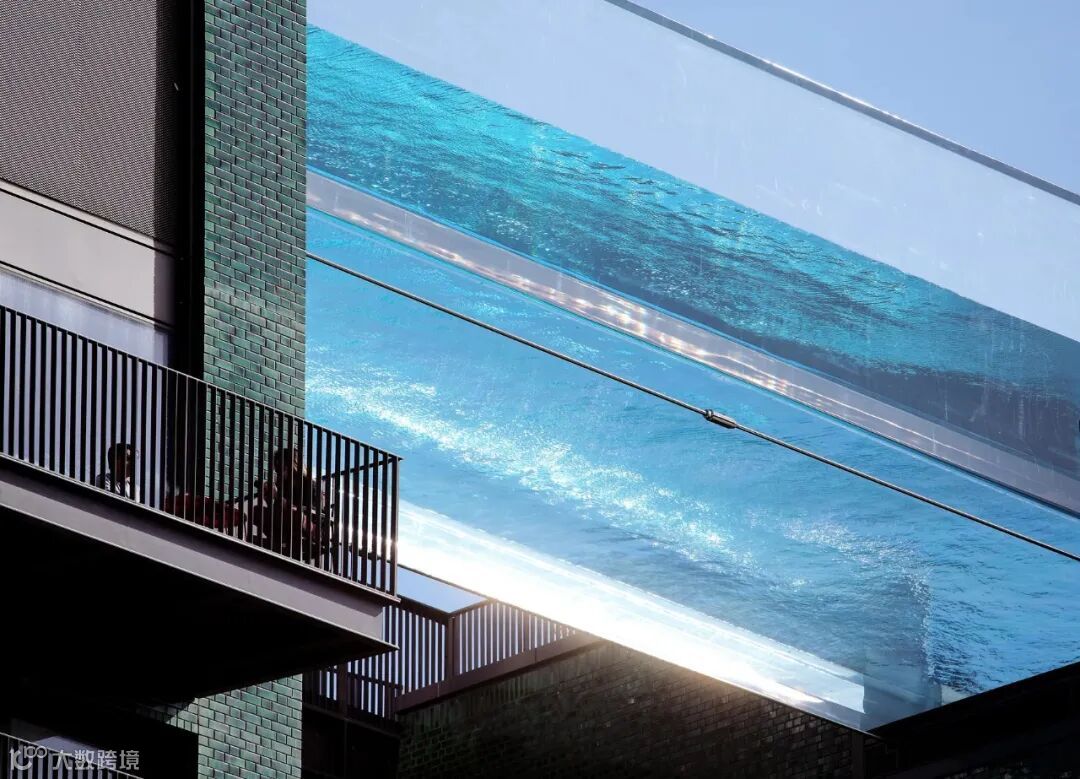

伦敦天空泳池

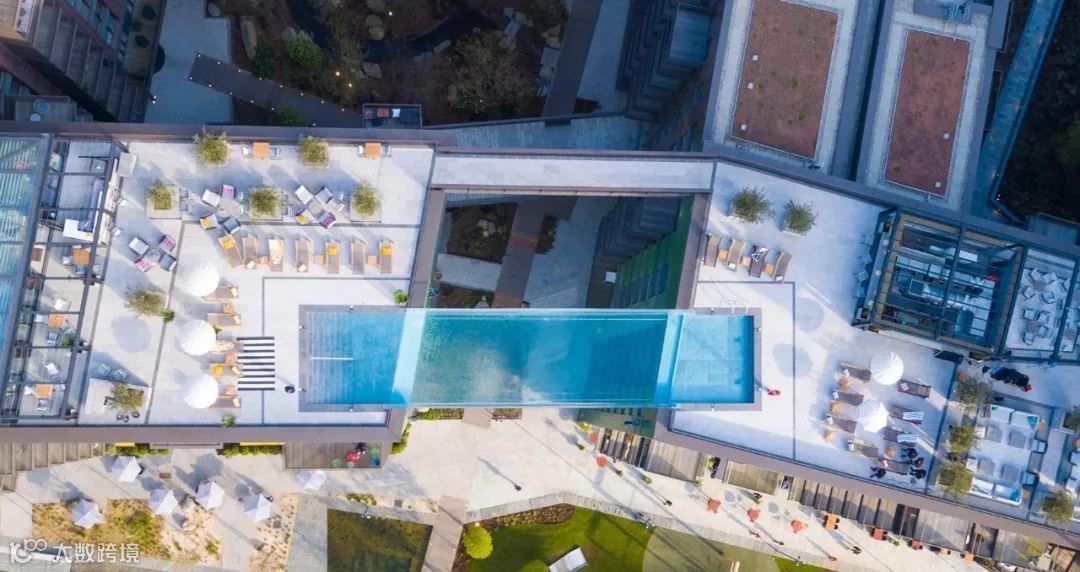

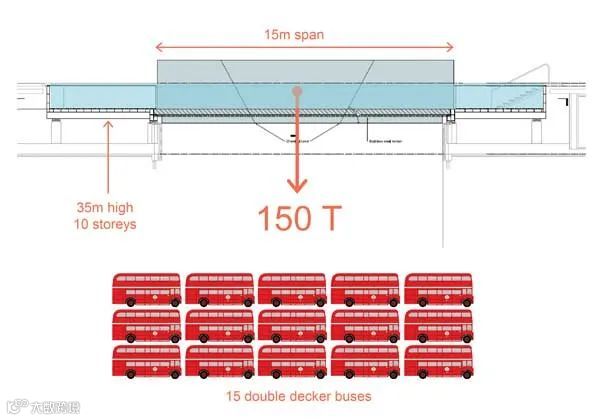

一个透明的长达15米的游泳池

横跨在两栋十层高的公寓楼之间

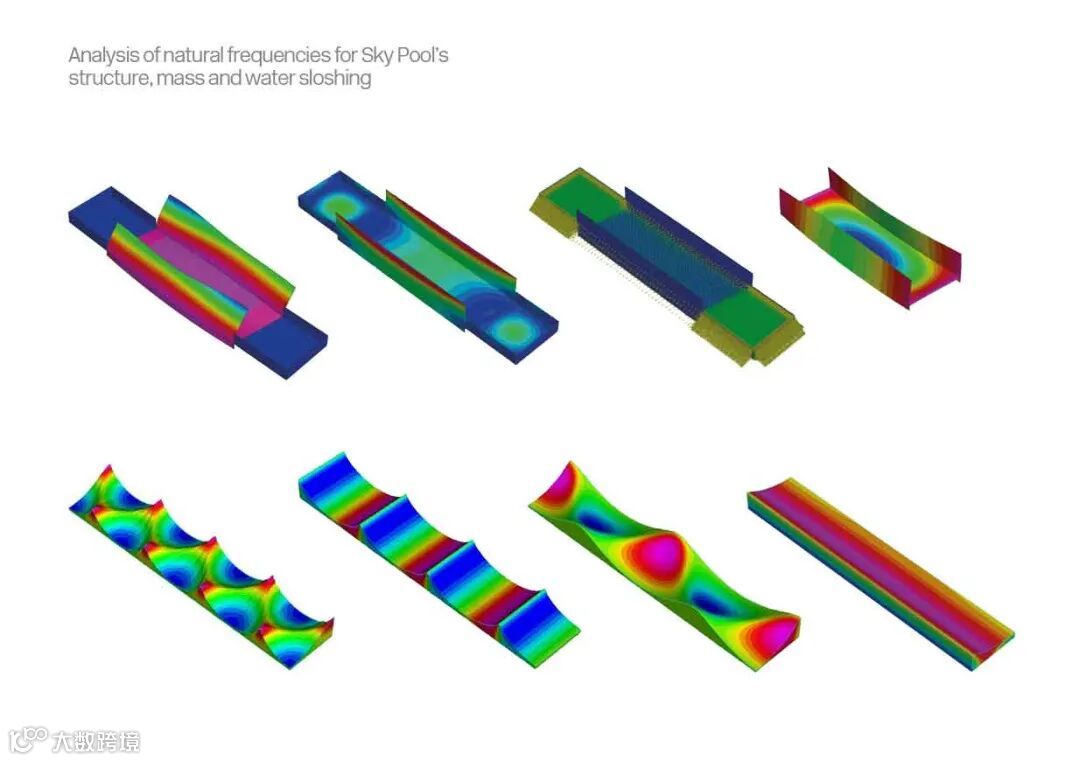

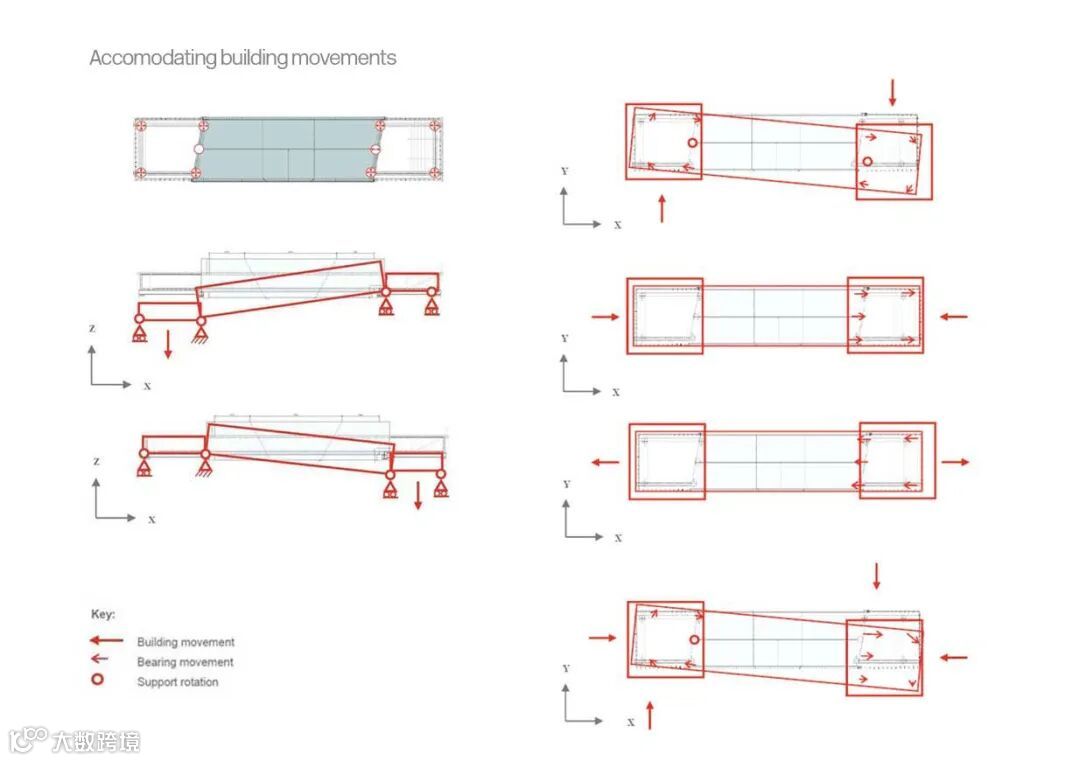

由于两座建筑物都受到正常运动的影响

包括风摇和地基沉降

如何在高空上实现这一大跨度泳池

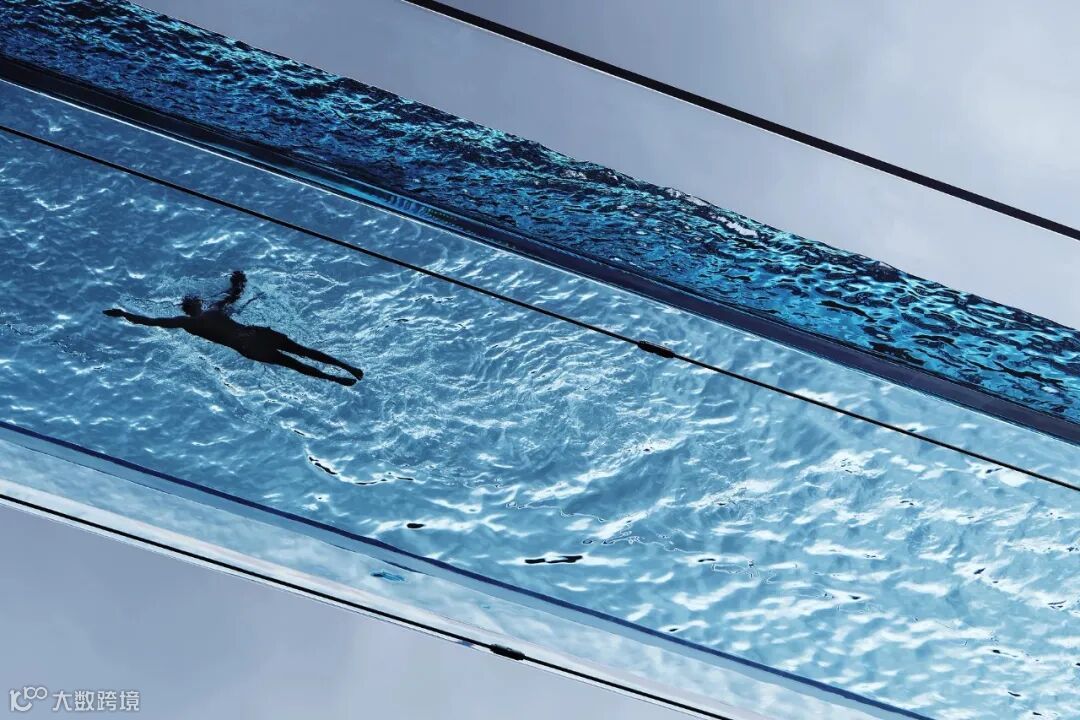

游泳池采用透明亚克力建造

水池侧壁厚180毫米，深3.2米

它的底座厚360毫米，水池悬空部分重达50吨

整个水池需要承载150吨水

其中100吨由亚克力桥“桥”承载

由于其尺寸过大，天空泳池实际是由

单独的几部分拼接而成的

连接处巧妙设计了透明粘合接头

以最大化粘合面积并避免高应力区域

天空泳池材料：实心亚克力板（大规模粘合丙烯酸板）

建筑物两端各有一个额外的5米长的游泳池

泳池总长为25米，这些部件由不锈钢连接

它们通过两个高强度、弹簧张紧的

直径为38毫米的不锈钢棒通过亚克力绑在一起

位于水池下方

粘合的丙烯酸结构提供更少的侵入性接头

实现更高的透明度

亚克力的折射率接近于水的值

当透过水或从外面观看时，变形也会小得多

  04.

香港新艺术博物馆

该项目创造性的

设计出了世界上半径最小的玻璃圆柱

不仅实现了建筑立面的独特

更突破了玻璃制造技术的极限

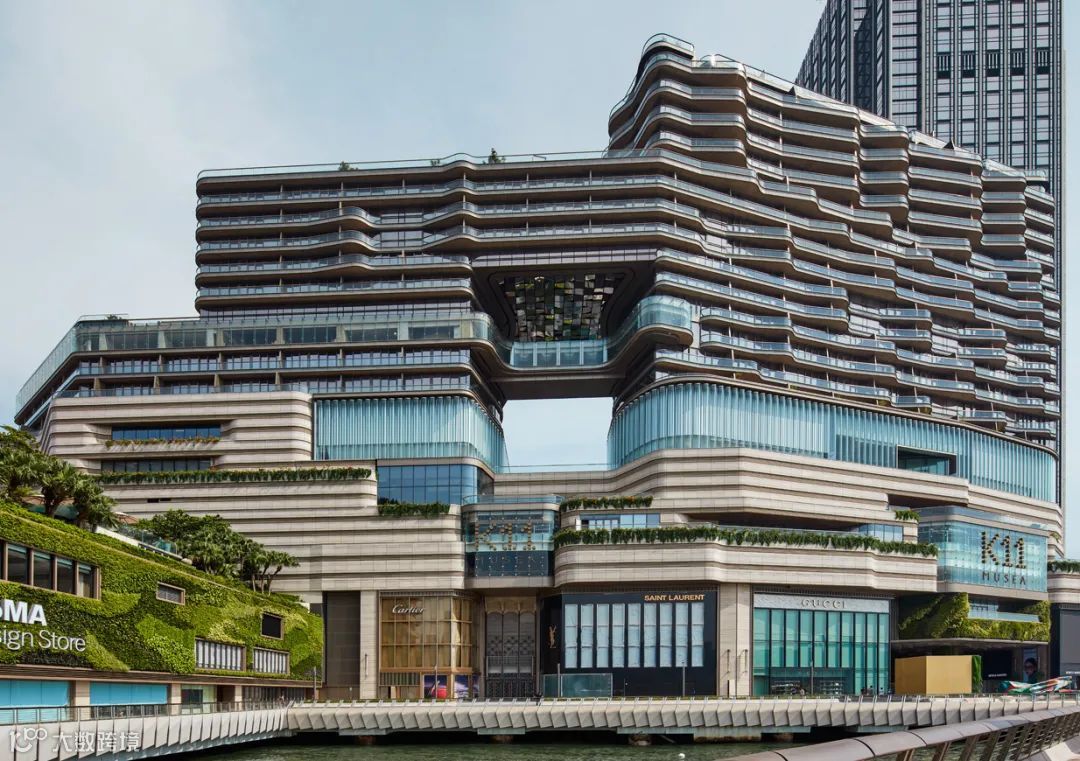

香港新艺术博物馆

在一个大型综合开发项目中占据两层楼

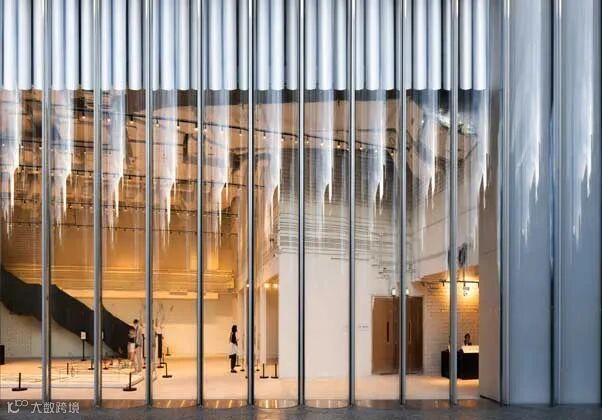

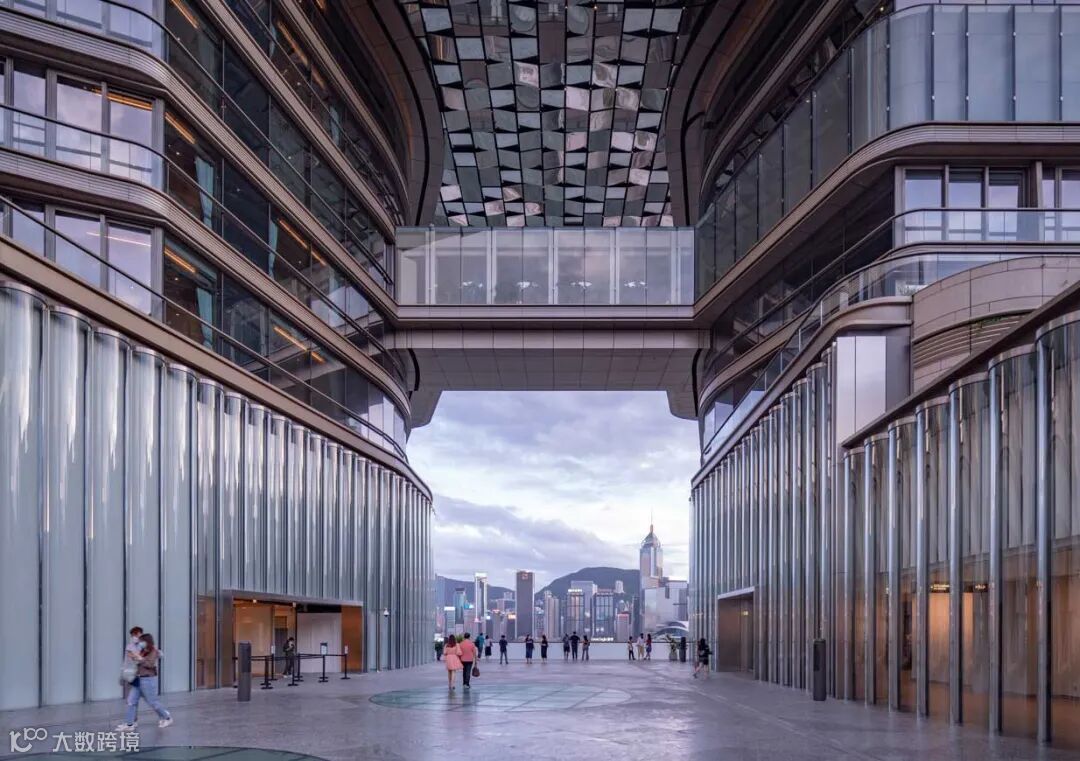

博物馆空间的全玻璃幕墙

位于多层开发项目的六楼和七楼

环绕着建筑占地面积的一半（约 170 米）

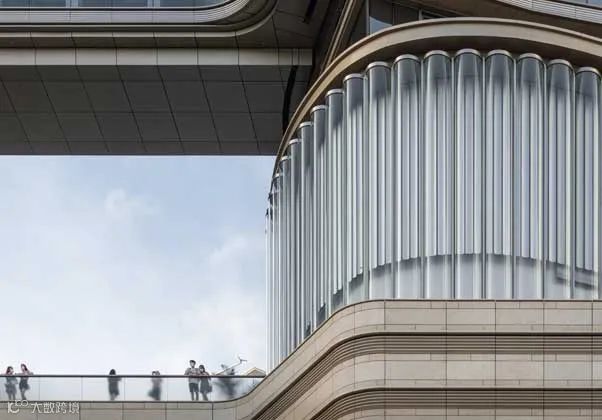

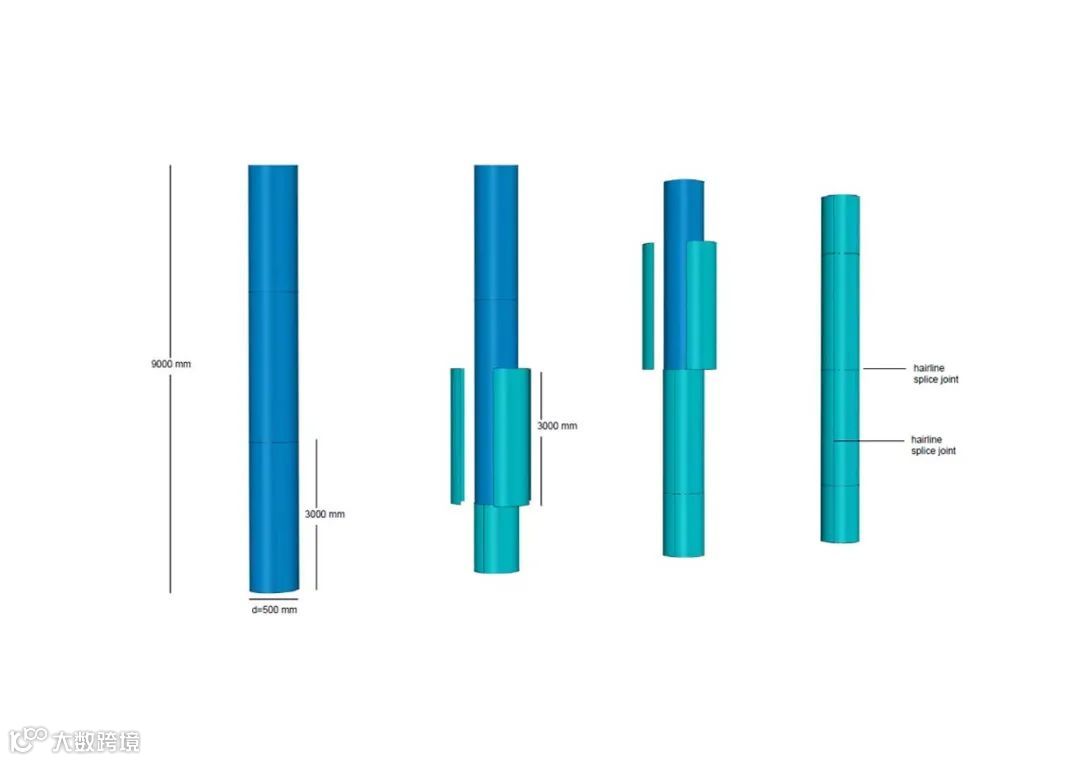

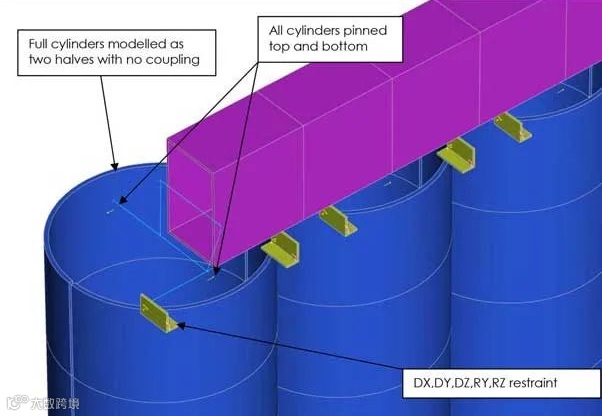

立面由475个玻璃圆柱体组成

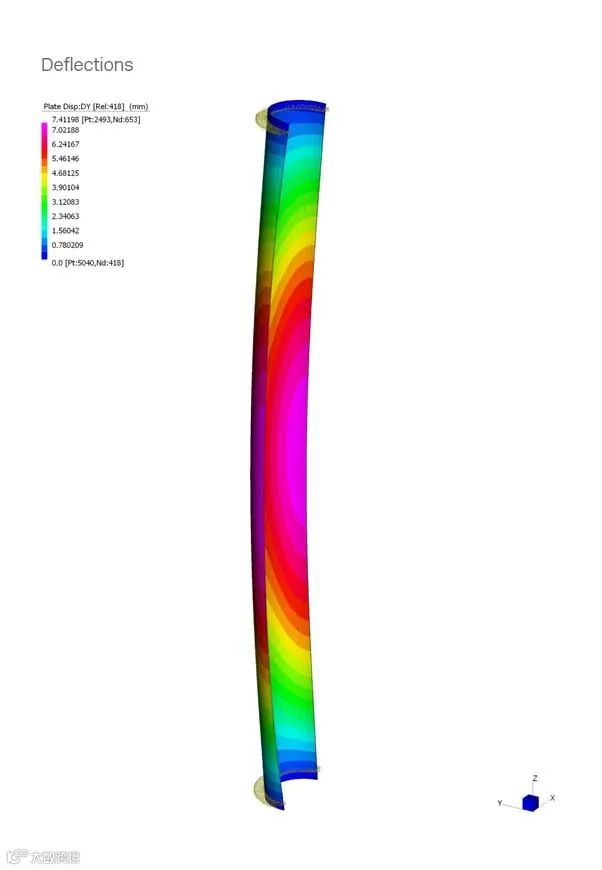

每个圆柱体高9米，半径450毫米，环绕着博物馆

以前从未有过这种尺寸的玻璃面板

被弯曲到如此小的半径

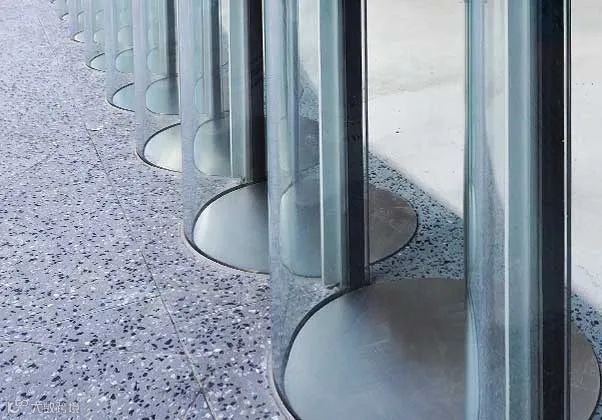

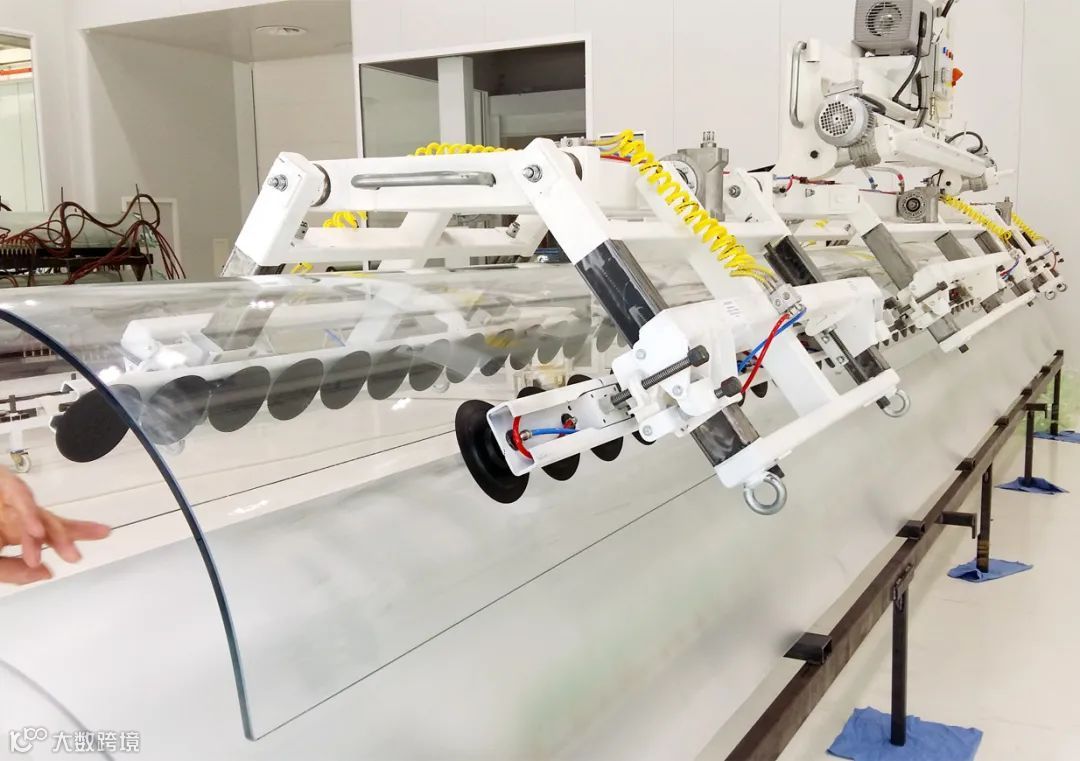

这些圆柱体由两个半圆柱体制成

它们本身由热塌陷的夹层玻璃制成

然后用硅胶密封在一起

立面材料：玻璃管幕墙

  05.

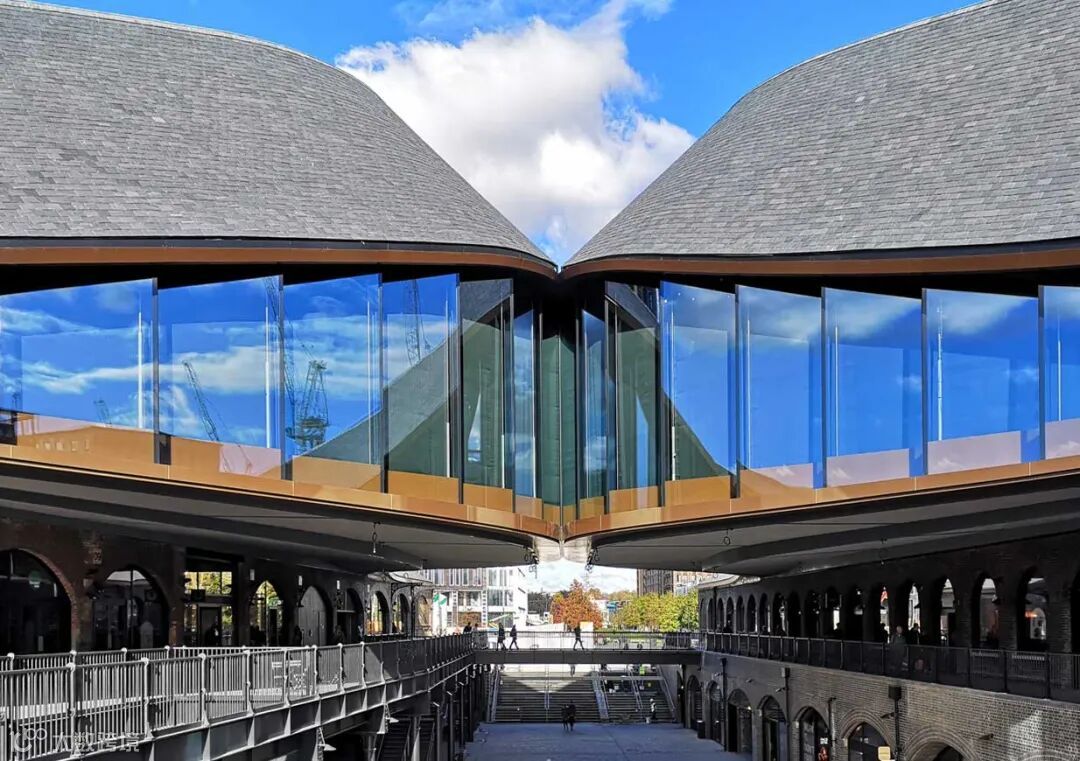

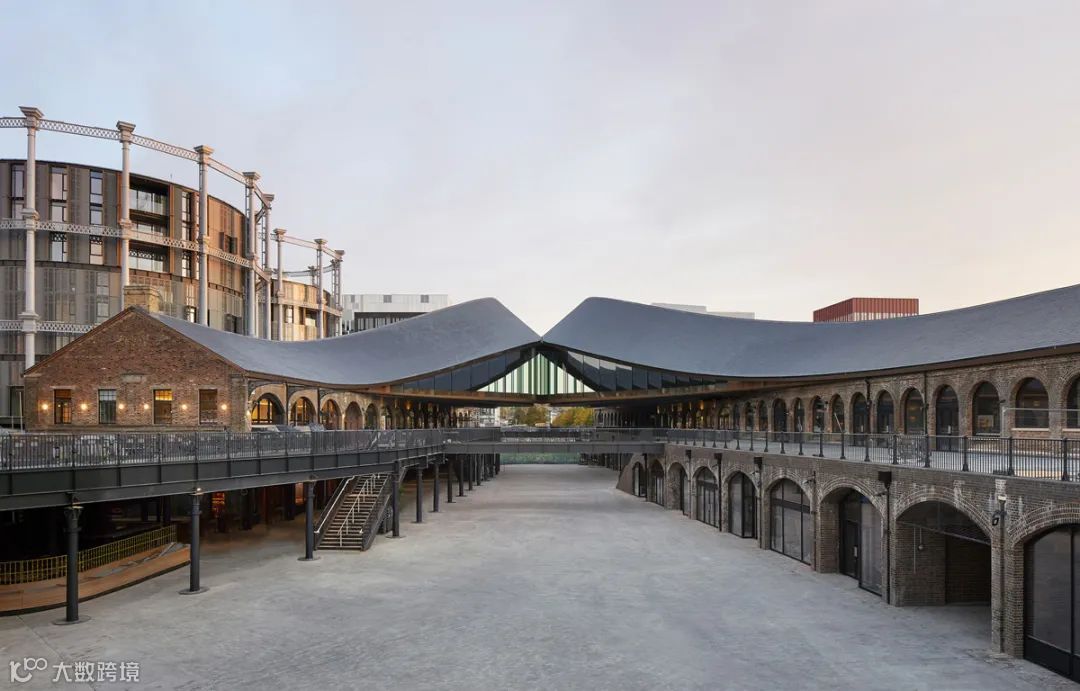

Coal Drops Yard

在伦敦的历史建筑改造项目

对两座维多利亚式仓库进行大规模翻新

打造新的地标性购物中心

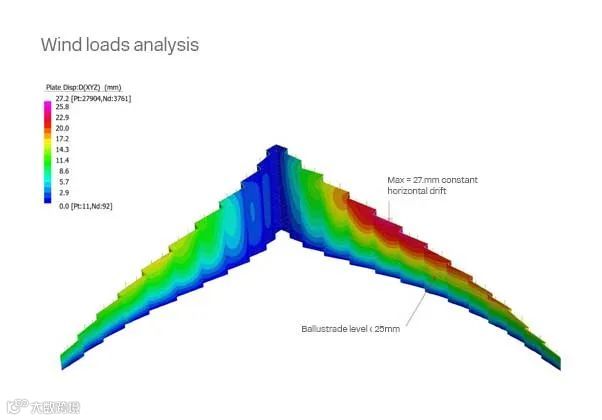

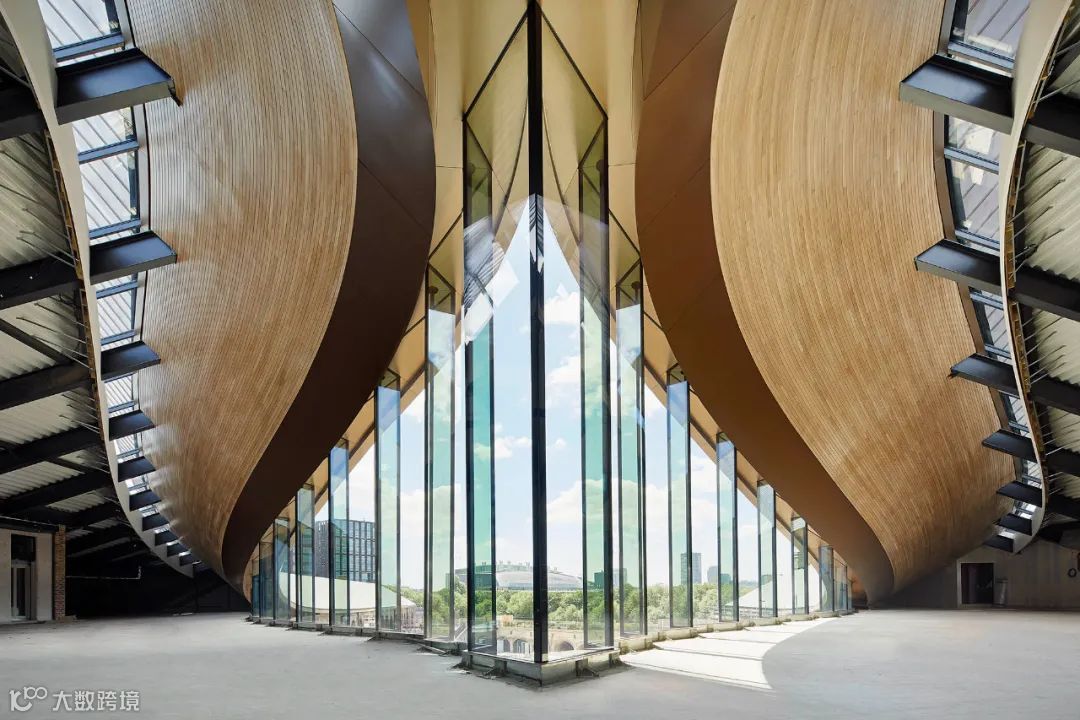

设计了锯齿状的玻璃幕墙

以适配改造项目独有的“接吻”屋顶

锯齿玻璃的每个角度都不同

每个角度都需要精确测量和仔细考虑

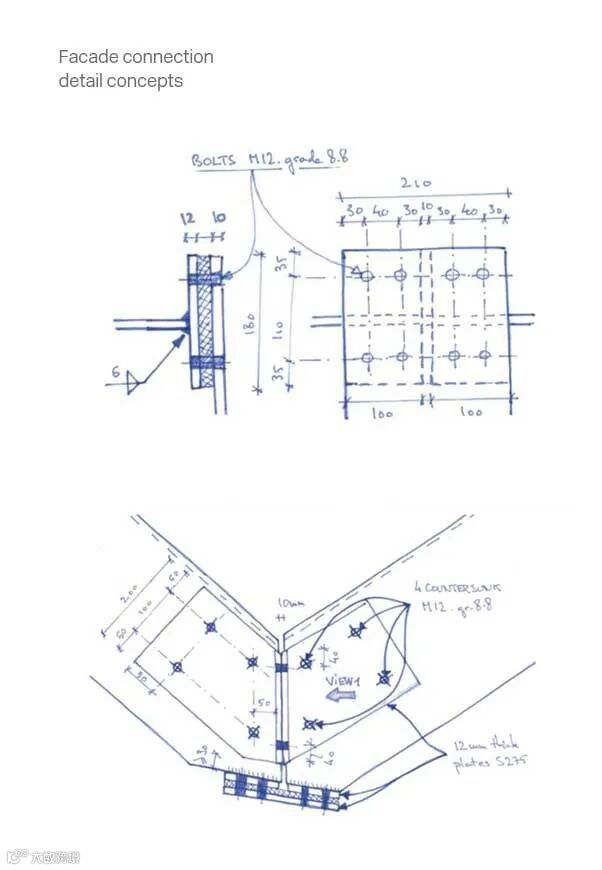

以适应结构运动、荷载和连接细节设计

  06.

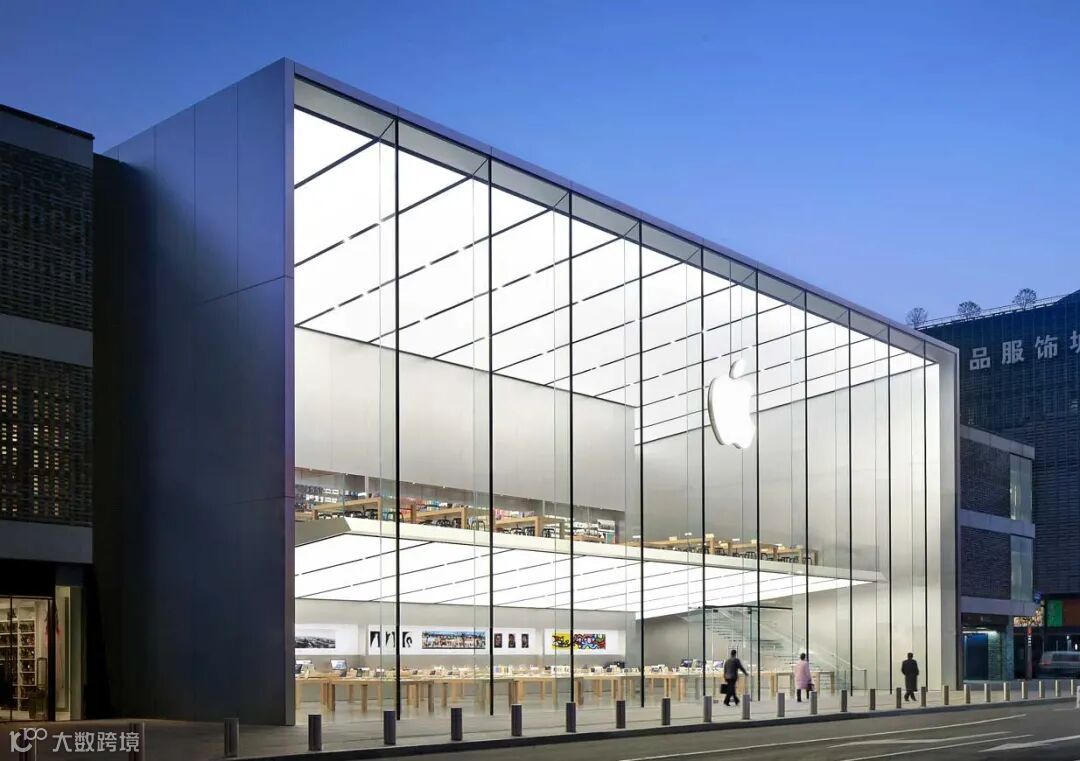

苹果杭州西湖店

杭州西湖苹果零售店是

苹果在亚洲地区最大的零售店之一

项目的立面由11块双层玻璃板组成

玻璃板高15米

是当时世界上最大的单片玻璃板之一

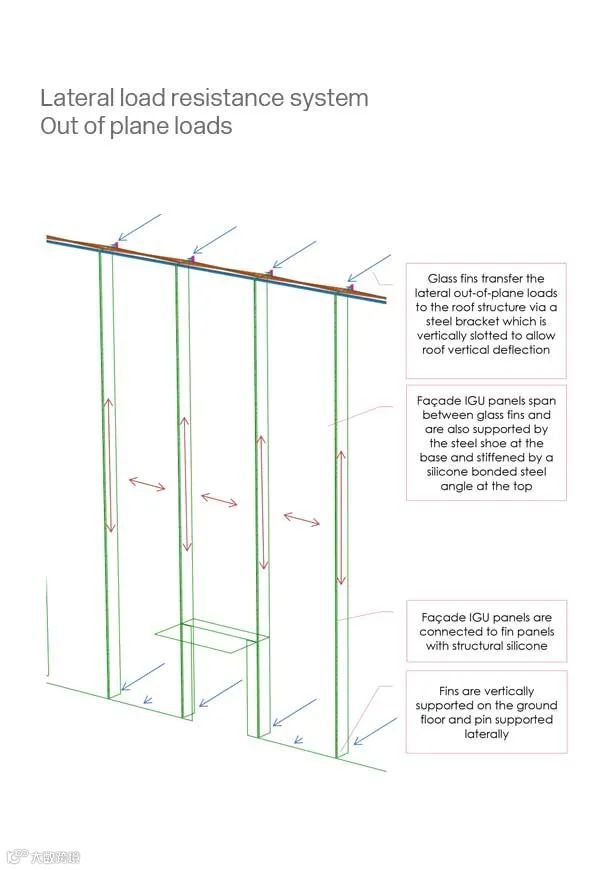

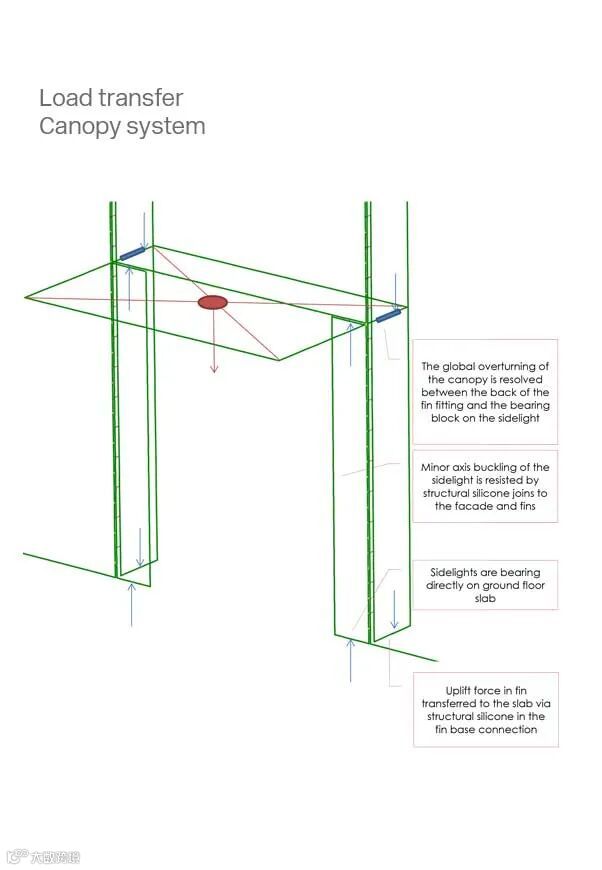

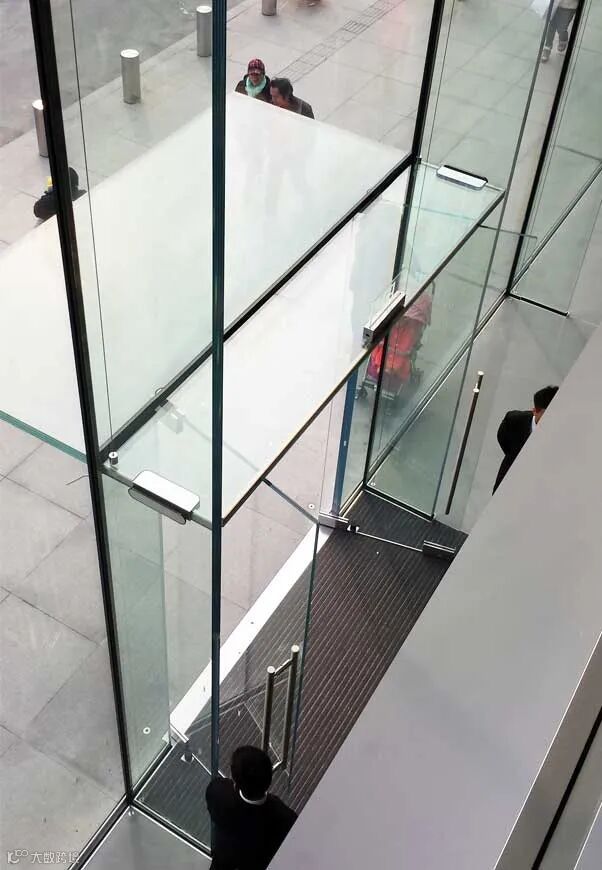

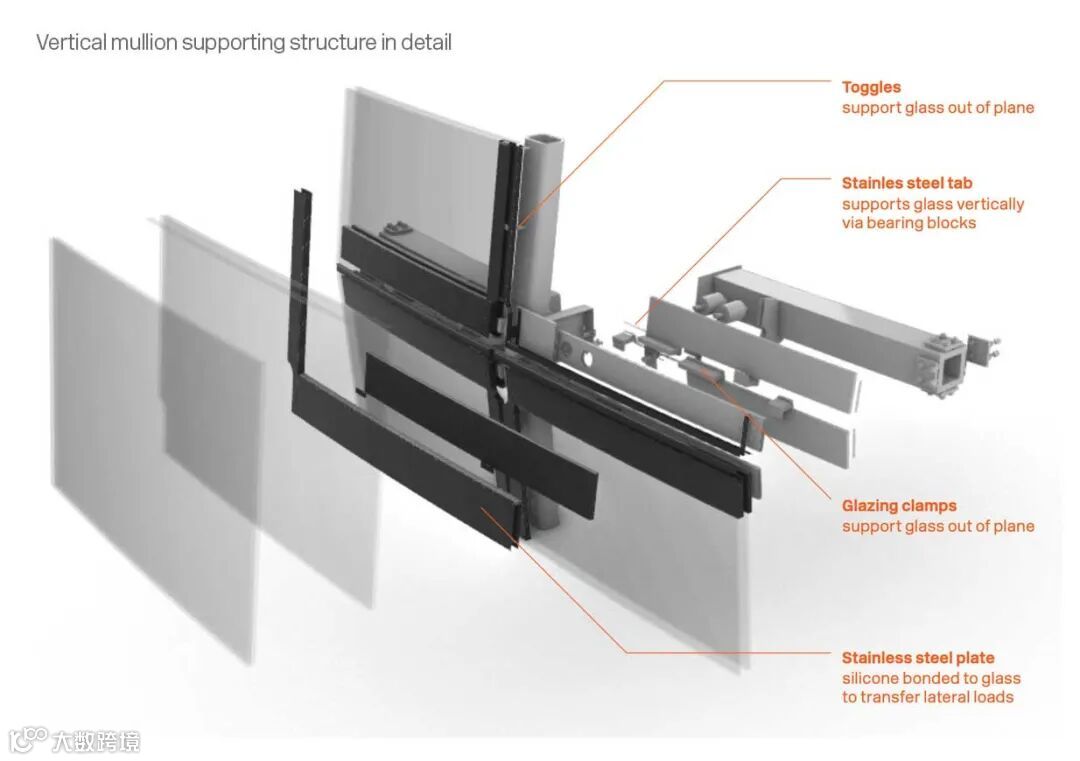

玻璃板由竖向的玻璃竖挺支撑

构成一个纯玻璃的立面

以达到最大的通透性

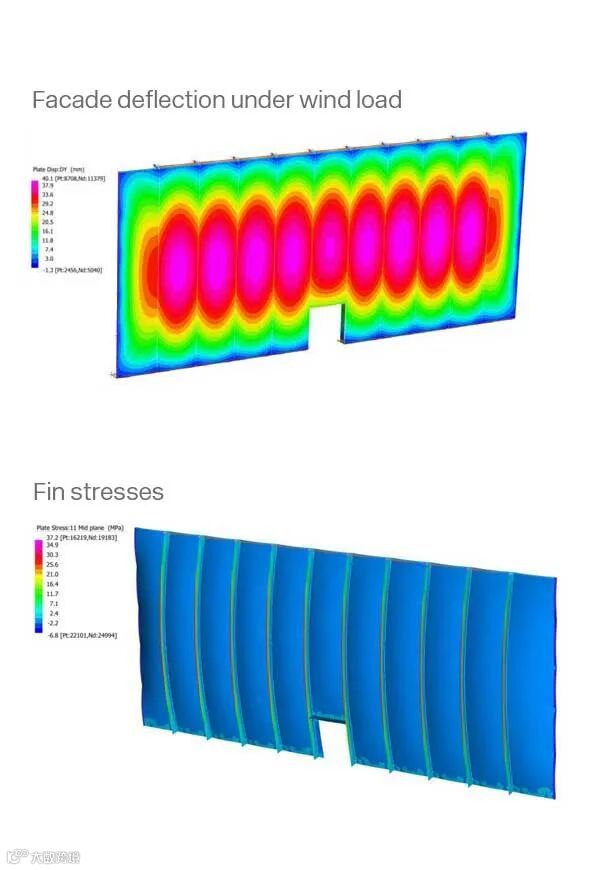

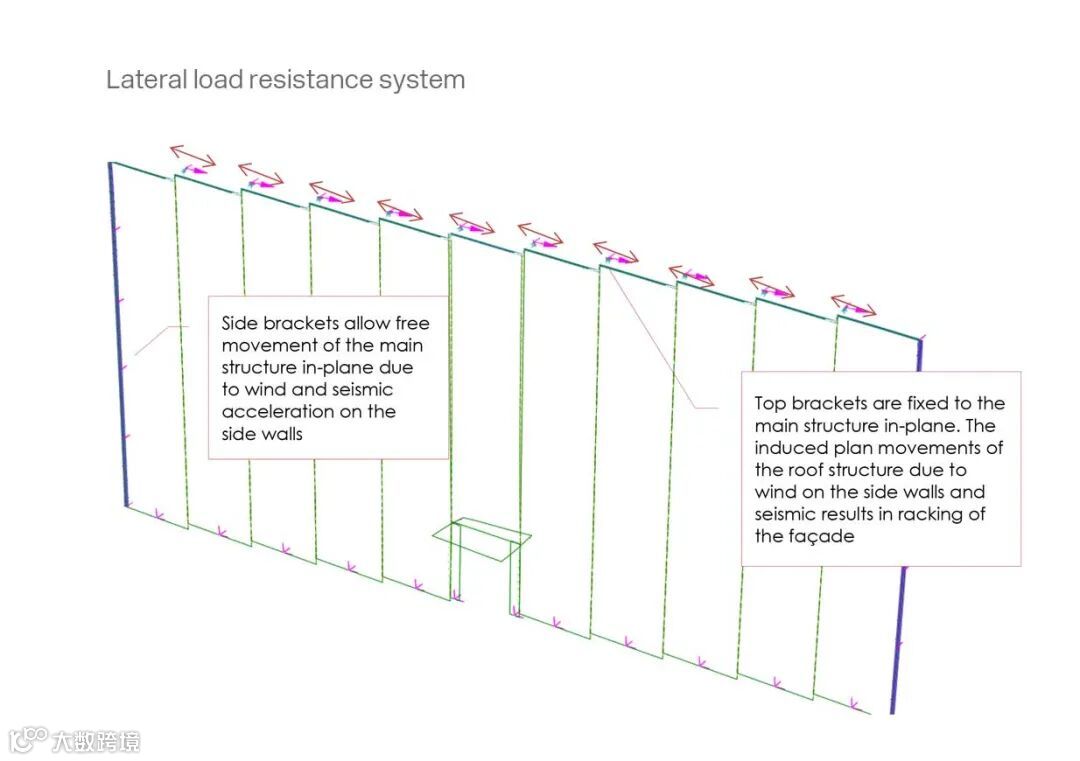

立面充分考虑了抗风和抗震性

玻璃板块间可以在一定程度内自由移动

  07.

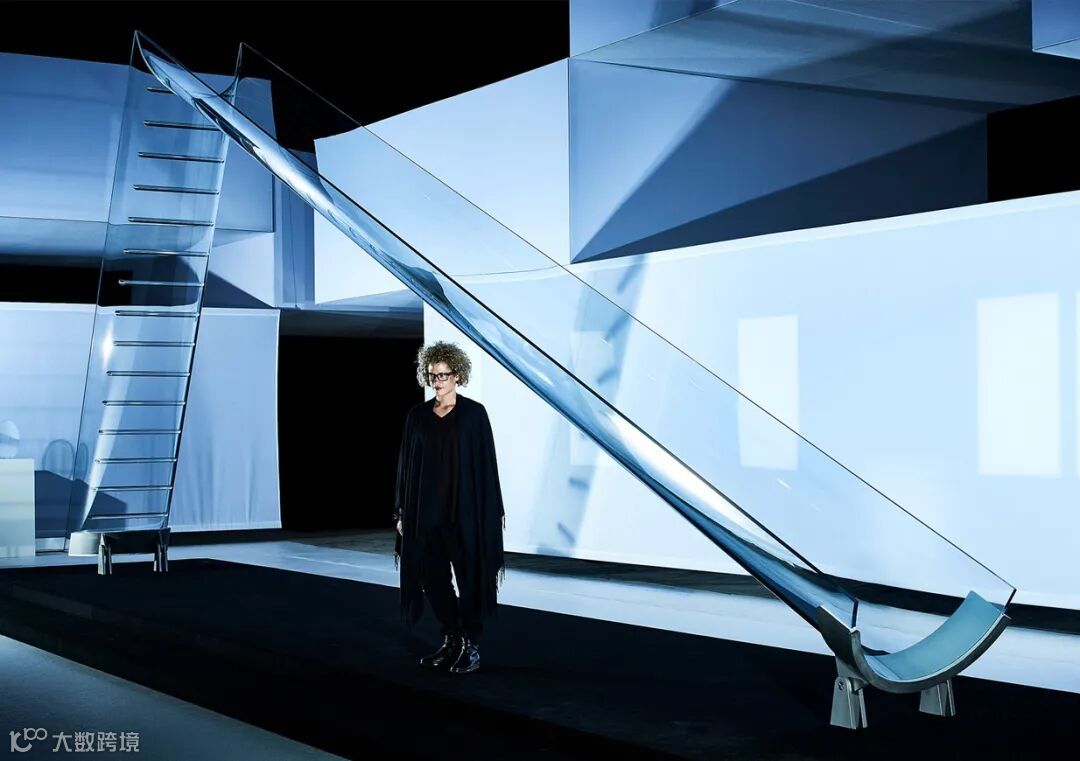

Vidre-Slide

Vidre-Slide 玻璃滑梯

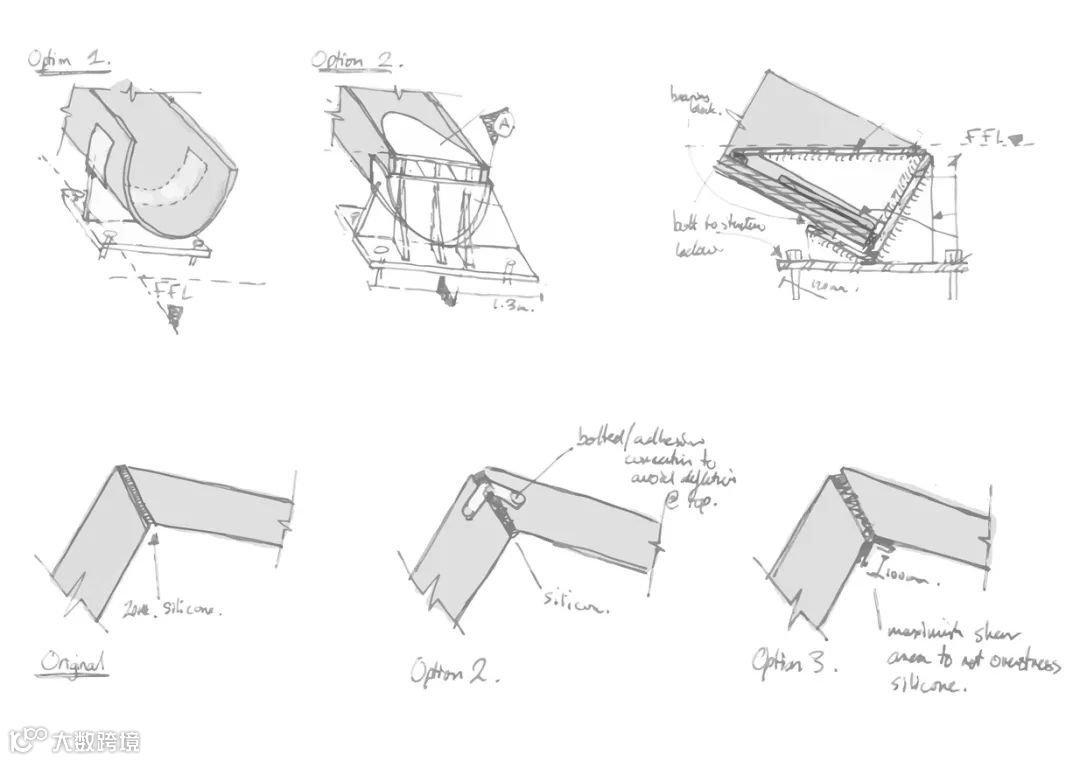

滑梯以四米高的三角玻璃结构和九米长的滑道组成

完全以玻璃和结构硅胶粘合

全梯没有使用任何机械固定

滑梯主要以两个长玻璃元件组成

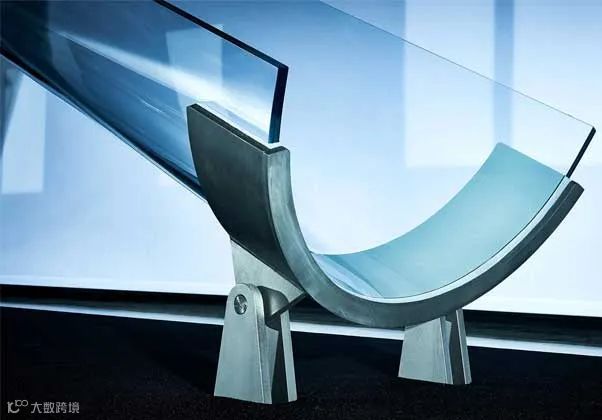

相互支撑，底部由钢件固定在地板

玻璃元件的半圆柱的半径为450毫米，长达九

一体成型没有拼接

玻璃的弯曲在实现结构的长跨度方面

起关键作用
