影响聚乙烯柔性复合管耐压能力的因素

1.增强层材料强度
增强层采用高强度材料（如玻璃纤维、钢丝、芳纶纤维等）可显著提升承压能力。例如，玻璃纤维复合带的抗拉强度可达2500-20000N，且通过偶联剂浸润处理可最大限度保留纤维强度。钢纤增强层甚至可将工作压力提升至35MPa。

2.缠绕层结构设计

缠绕角度与方向：双向反向缠绕（接近平衡角，如±54.7°）可优化应力分布，避免局部薄弱点，使管壁各处耐压值均匀稳定。

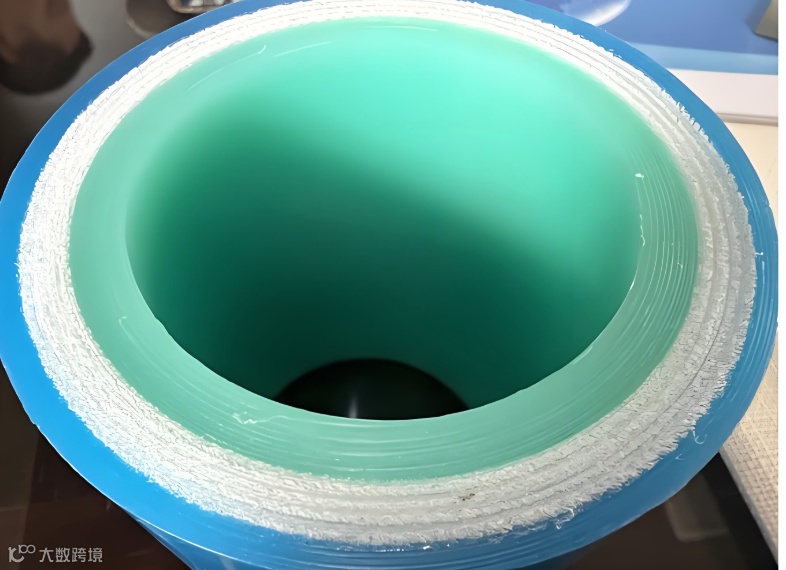

多层复合设计：中间层通过多向缠绕或编织形成网状骨架，与内外层材料紧密结合，共同承担压力。

3.制造工艺均匀性
若纤维束张力不均或增强层分布不均匀，会导致耐压强度差异，薄弱处易发生渐进式断裂。高质量的工艺（如熔融包覆、在线更换纤维带）可确保结构一致性。

4.各层粘接质量
增强层与内外层需通过热熔胶或改性树脂牢固结合，避免分层剥离。例如，钢丝网骨架与聚乙烯通过改性HDPE粘接，剥离强度达200N/25mm。

5.材料耐环境性能
高温、化学腐蚀等环境会影响增强层材料性能。例如，芳纶纤维在高温下易变形断裂，导致承压能力下降；聚乙烯内衬需耐腐蚀、耐磨损以维持整体结构稳定。

并非如此，原因如下：

1.材料强度与厚度的平衡
通过优化材料（如高强玻璃纤维）和缠绕工艺（如精确角度设计），可在较薄增强层下实现高耐压。例如，连续玻璃纤维增强层可降低管壁厚度并保持13-17MPa的工作压力。

2.柔性与重量的制约
过厚的增强层会增加管道刚性，降低柔性，影响盘卷运输和地形适应性。例如，可盘卷的柔性复合管需控制增强层厚度以保留适度弯曲能力。

3.成本与效率的考量
增加厚度会提高原材料消耗和制造成本。部分专利技术通过改进纤维排列方式而非单纯增厚来降低成本。

聚乙烯柔性复合管的耐压能力是材料强度、结构设计、工艺控制等多因素综合作用的结果。中间缠绕层的厚度需根据材料性能（如纤维抗拉强度）和设计要求（如压力等级、柔性需求）进行优化，而非一味增厚。合理的设计应在保证耐压能力的同时，兼顾柔韧性、制造成本及施工便捷性。
