柔性复合管不锈钢接头焊接要点

柔性复合管不锈钢接头焊接要点

1

焊前准备

1.材料与焊材选择

母材与焊材需匹配，优先选用超合金化焊材（如ER308、ER309或E316L系列），确保焊缝耐蚀性高于母材，补偿合金元素烧损。

焊条需干燥存储，避免药皮受潮或污染；使用前检查药皮完整性，禁用碳钢钢丝刷清理焊渣。

2.接头设计

合理设计接头形式（如T形、搭接或对接），避免腐蚀介质聚集和应力集中：

根部间隙控制在2mm以内，若超过需堆焊或使用填充板。

薄板焊接时避免锤击，采用分段退步焊减少残余应力。

3.表面处理

焊接区域需彻底清洁，用丙酮或酒精去除油污、锈蚀，禁用含氯溶剂。

打磨氧化层（碟形砂轮逐步细化至W14），确保无碳钢微粒残留。

4.设备与环境控制

焊机检查：接地可靠、电压稳定（波动≤±10%），直流焊机采用“反接极”。

环境要求：温度5~40℃，风速≤2m/s，湿度≤80%；极端温度需预冷/预热（如低温预热至50℃）。

2

焊接过程控制

1.工艺参数

线能量控制：采用小电流、快速焊（如手工焊电流50-120A），层间温度≤150℃，避免晶间腐蚀。

电弧处理：起弧电流稍大保证熔合，收弧填满弧坑，禁用摆动焊减少热输入。

2.操作技术

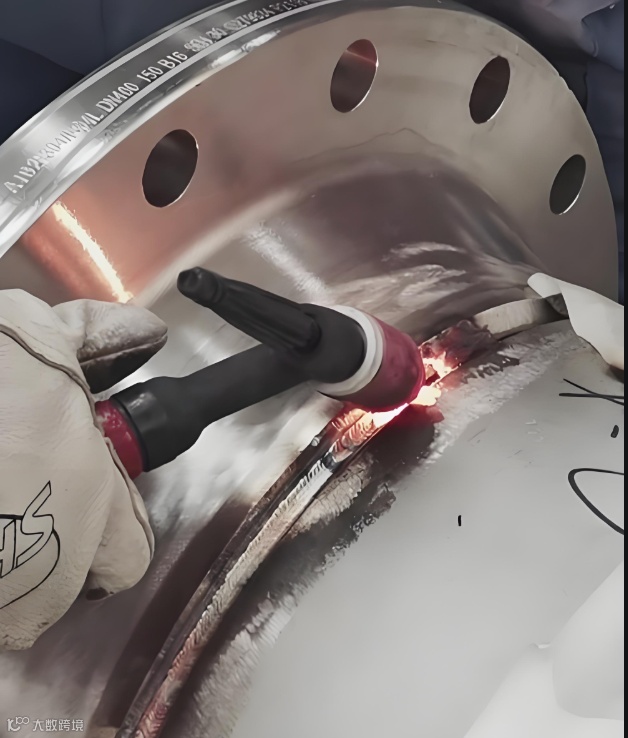

氩弧焊优先选择TIG焊，保护气体（氩气+1-2%氮气）提高耐点蚀性。

多层焊时首层薄焊（≤3mm），后续层间清理熔渣，避免夹渣。

3.特殊接头处理

薄板端接接头：采用钨极氩弧焊，混合气体保护，避免450~850℃停留导致σ相脆化。

管道焊接：根部焊道背面氩气吹洗，防止氧化。

4.焊接时的冷却处理

防止热传递，导致芯管被熔融发生泄漏，在焊接时要做好隔热，用湿毛巾不断加水对两端进行降温。

3

焊后处理

1.冷却与应力消除

自然冷却，禁用强制降温；高拘束度焊件需退火处理（1050℃固溶+水冷）。

2.表面处理

打磨抛光：氧化铬抛光膏消除焊痕，粗糙度与母材一致。

酸洗钝化：酸液（硝酸+氢氟酸）去除氧化皮，钝化形成致密氧化膜。

3.质量检验

目视检查：焊缝均匀无裂纹、气孔；尺寸偏差≤10%壁厚。

渗透检测：重点排查弧坑裂纹和热影响区缺陷。

4

安全与资质要求

1.人员资质

焊工需持证上岗，掌握氩弧焊、等离子切割及酸洗技能。

2.设备安全

氧乙炔设备：检查气密性，点火前关闭压力调节器，火嘴远离泥沙。

气瓶管理：存放于通风处，远离热源，禁用油污布料擦拭。

3.应急措施

作业区备灭火设备，异常冒烟或明火立即断电。

5

特殊工况应对

1.腐蚀环境

选用含Ti/Nb焊材（如E308L-16），焊后酸洗提高耐蚀性。

2.高温高压管道

双面焊增加连接强度，禁用带压焊接，焊后退火消除残余应力。

3.异种钢焊接

采用镍基焊材（如E309MoL），控制稀释率，减少碳迁移。

关注我们，了解更多管道知识
