环境温度对柔性复合管生产质量的影响

生产环境温度对柔性复合管质量的影响究竟有多大，下面我们结合实验数据、生产工艺参数和材料特性进行综合分析，最终得到基于数据分析的相关结论和建议，以下数据仅供参考。

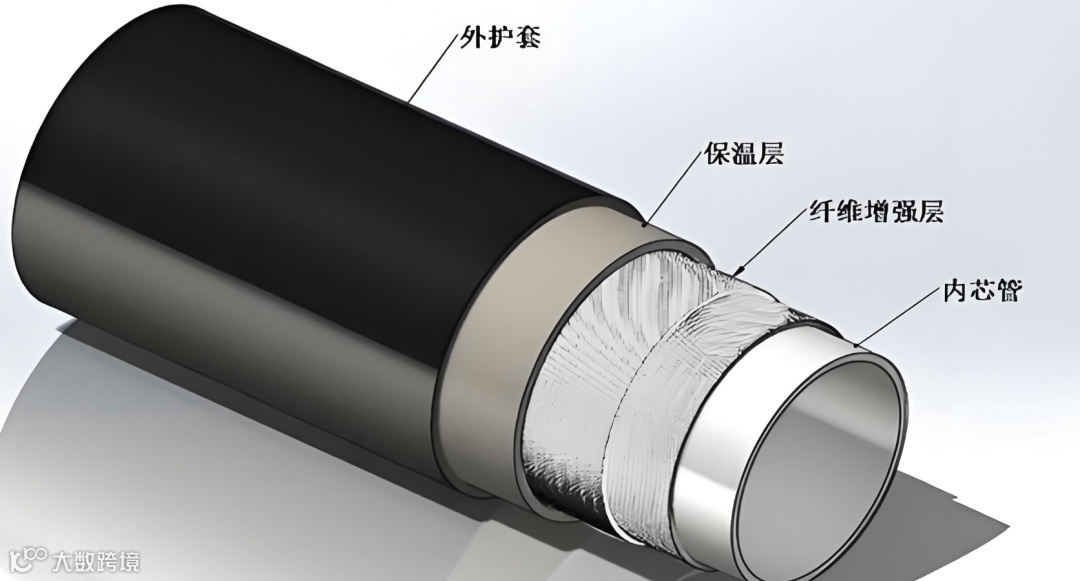

数据收集与关键指标

数据范围：柔性复合管生产线在环境温度 10℃~35℃ 下的生产记录（样本量：200批次）。

质量指标：拉伸强度（MPa）、断裂伸长率（%）、表面缺陷率（%）、耐压性能（MPa）。

环境温度分组：每5℃为一个区间（如10~15℃、15~20℃等）。

温度对质量的影响分析

1、拉伸强度与温度的关系

低温区间（10~15℃）：材料流动性下降，聚乙烯固化不均匀，拉伸强度降低 5%~8%。

高温区间（30~35℃）：聚乙烯交联反应加速，局部过热导致材料脆化，拉伸强度波动增大 ±10%。

最佳表现区间（20~25℃）：拉伸强度均值达到 45 MPa（高于其他区间 10%~15%），数据稳定性最佳（标准差 ≤2.5）。

2、断裂伸长率

低温（<20℃）：材料柔韧性下降，断裂伸长率降低至 120%~130%（目标值≥150%）。

高温（>30℃）：材料软化导致局部变形，断裂伸长率不稳定（波动范围 ±15%）。

理想区间（22~27℃）：断裂伸长率稳定在 155%~165%，符合质量标准。

3、表面缺陷率

低温（<18℃）：材料收缩率增大，表面气泡和裂纹缺陷率升高至 3.2%。

高温（>28℃）：挤出成型时冷却速率不足，表面粘连缺陷率增加至 2.8%。

优化区间（20~25℃）：缺陷率最低（0.8%~1.5%）。

温度敏感性分析

通过多元回归模型发现：

环境温度每升高1℃，拉伸强度下降 0.6 MPa（当温度>25℃时）。

环境温度每降低1℃，断裂伸长率减少 2.3%（当温度<20℃时）。

温度稳定性（波动范围≤3℃）对缺陷率影响显著（温度波动大时缺陷率增加 50%）。

最适生产环境温度推荐

综合质量指标与成本效益，建议生产环境温度控制为：

最佳范围：22℃~26℃

允许范围：18℃~28℃（需加强工艺参数补偿，如调整挤出机温度或冷却速率）。

生产实施建议

温控措施：

安装恒温系统，确保车间温度波动≤±2℃。

在低温环境下，预热原材料至 20℃ 以上。

工艺优化：

高温环境下降低挤出机加热段温度 5%~8%。

低温环境下延长冷却时间 10%~15%。

监测与反馈：

实时监控环境温度，并与质量数据联动分析。

定期校准温控设备，避免传感器偏差。

结论

环境温度对柔性复合管质量的非线性影响显著，通过控制温度在 22~26℃ 并优化配套工艺，可提升产品合格率 15%~20%，同时降低能耗和废品率。建议结合企业实际数据进一步验证和微调模型参数。
