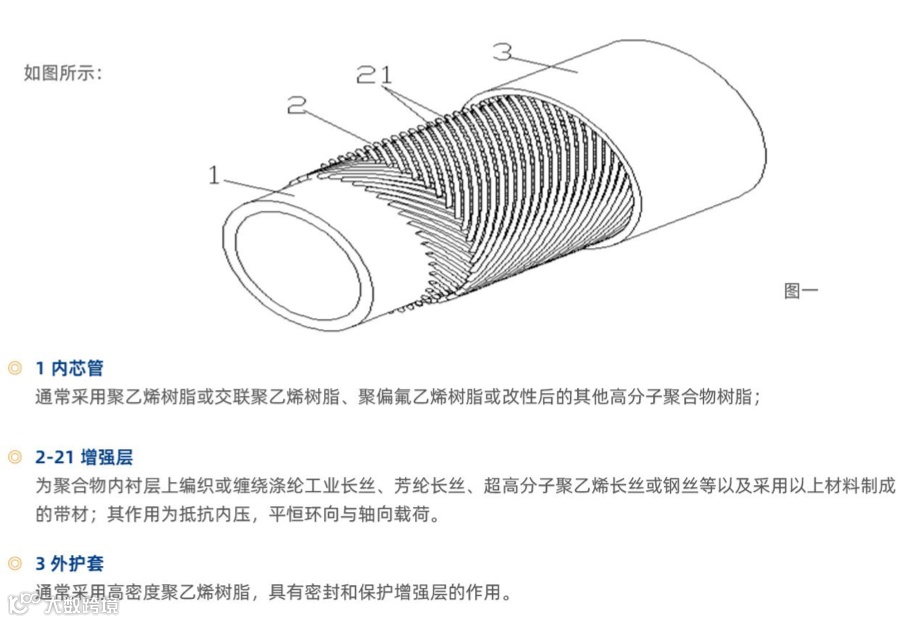

聚乙烯纤维增强柔性复合管
聚乙烯纤维增强柔性复合管（RTP管）的芯管壁厚、缠绕层数、纤维丝根数与公称压力（PN）的关系可总结如下：
1. 芯管壁厚与PN的关系
内衬层（芯管）壁厚直接影响承压性能。当内衬层壁厚从8 mm增加到12 mm时，其承受的应力从接近屈服强度（17.33 MPa）降至15.26 MPa，表明壁厚增加可提高承压能力。
例如：DN150/PN2.5 MPa的管道，最小内衬层壁厚为9 mm，此时内衬层应力接近但未超过聚乙烯材料的屈服强度，既能满足承压要求，又兼顾成本效益。
不同管径对应不同最大PN值（如DN150-250的PN为10 MPa），更高压力等级需要更厚的内衬层，但具体数值需结合管径和增强层参数调整。
2. 缠绕层数与PN的关系
纤维增强层是承压的主要结构。纤维层数增加会显著提高爆破压力。例如，当纤维铺层数从2层增至4层时，复合管的承压性能明显提升。
例如：PN2.5 MPa的DN150管道，最佳纤维层数为4层，此时综合成本与性能达到平衡。更高PN（如10 MPa或32 MPa）可能需要更多层数（如10层以上），但需结合管径和缠绕角度优化。
3. 纤维丝根数与PN的关系
用丝根数（即每层纤维数量）直接影响增强层的总强度。纤维缠绕工艺中张力控制和纤维体积含量会影响层间应力分布，更多纤维根数或更高纤维体积含量可提升整体强度。
在高压管道（如PN32 MPa）中，增强层可能包含10层纤维，总厚度达20 mm，且相邻层纤维缠绕方向相反以优化应力分布。
更高PN通常需要更多纤维根数或更密集的缠绕方式，以增加增强层的承载能力。
4. 综合关系与优化设计
缠绕角度：最佳缠绕角度为56°，此时轴向与环向应变均匀，管道变形最稳定。角度偏离可能导致应变分布不均，影响承压性能。
管径影响：小管径（如DN40-50）允许更高PN（如32 MPa），而大管径（如DN150-250）的PN上限较低（如10 MPa）。这可能是因为小管径可通过增加层数和壁厚实现更高压力，而大管径受材料延展性和工艺限制。
材料与工艺：涤纶纤维的强度、缠绕张力、层间熔接效果均影响最终PN等级。
总结
芯管壁厚、缠绕层数和用丝根数与PN呈正相关，但需结合管径、缠绕角度、材料性能及工艺限制综合设计。实际生产中需通过有限元模拟和实验验证，以平衡承压性能与成本效益。
