聚乙烯柔性复合管打压测试中的问题释疑

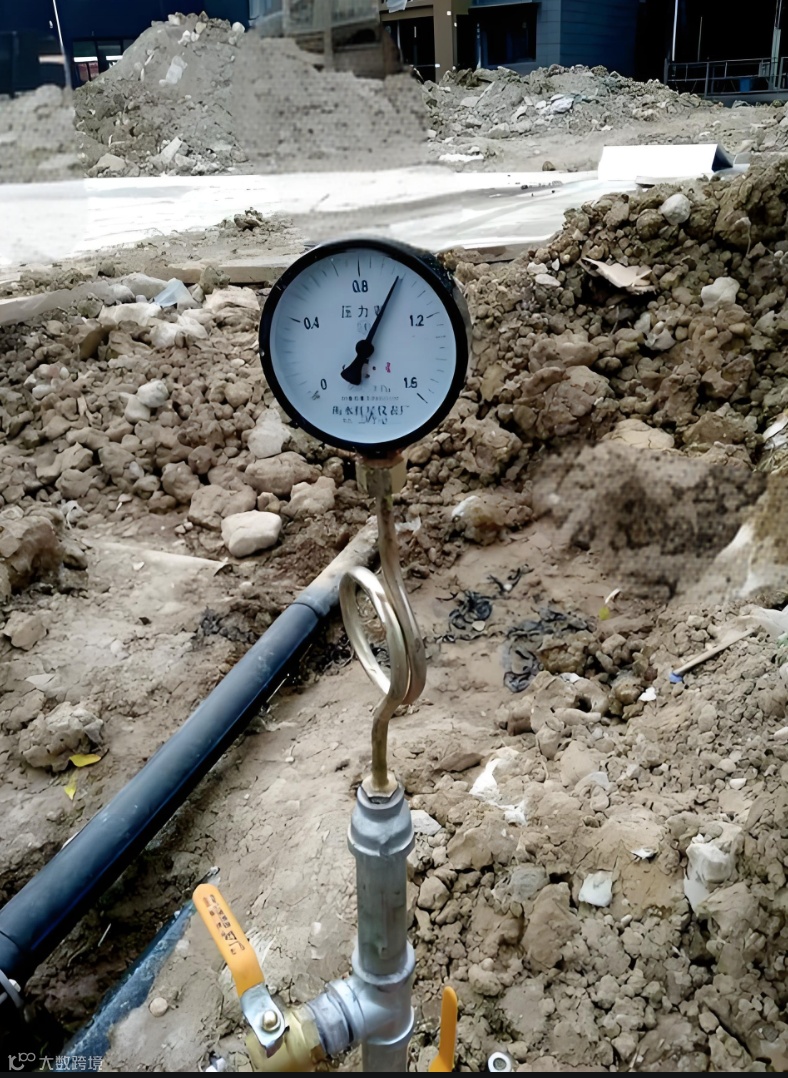

在聚乙烯柔性复合管的打压过程中，保压阶段出现压力下降但无明显泄漏，最终通过几次补压后压力趋于稳定，这一现象可以从以下几个方面进行分析：
材料特性的影响：
聚乙烯（PE）管材具有黏弹性、受压蠕变及失压收缩等特性。在压力试验过程中，这些特性会导致管材在受压后发生一定程度的变形或收缩，从而引起压力下降。例如，文献指出，PE管材在10℃的温度变化下，可能引起0.05MPa～0.1MPa的压力变化。因此，即使没有泄漏，压力下降也可能由材料本身的物理特性引起。
温度变化的影响：
试压期间的温度变化也会对压力产生影响。虽然温度变化相对较小，但仍然可能导致压力波动。例如，在预试验阶段，压力从0.7MPa逐渐下降至0.635MPa，这可能与温度变化有关。因此，温度变化是导致压力下降的一个重要因素。
管材的蠕变和变形：
在保压阶段，管材可能会发生蠕变，即在持续压力作用下，材料逐渐变形。这种变形会导致压力下降。例如，文献提到，聚乙烯管材在受压时，往往在其耐压能力最薄弱处首先出现纤维层中纤维断裂，从而导致压力下降。因此，管材的蠕变和变形是导致压力下降的重要原因。
补压的作用：
在保压阶段，如果压力下降，可以通过补压来恢复压力。补压的目的是为了维持管材的稳定性，防止因压力下降而引起的进一步变形或损坏。例如，文献指出，在预试验阶段，如果压力下降不超过试验压力的70%，则预试验结束。补压可以有效地补偿管材的变形，使压力恢复到设定值。
系统设计和操作因素：
在保压过程中，系统的设计和操作也会影响压力的稳定性。例如，液压油缸和控制阀的泄漏会导致保压压力下降。文献指出，液压油缸的内外泄漏是导致不保压的主要原因。因此，系统设计和操作的优化对于维持保压压力至关重要。
多次补压的必要性：
由于管材在受压后会发生蠕变和变形，因此需要多次补压来维持压力的稳定。例如，文献提到，在预试验阶段，如果压力下降超过允许范围，需要进行多次补压。通过多次补压，可以有效地补偿管材的变形，使压力趋于稳定。
试验标准和规范：
根据相关行业标准和规范，聚乙烯柔性复合管的水压试验需要在特定条件下进行。例如，试验压力应为设计压力的1.25倍，且稳压时间不少于1小时。这些标准和规范为保压阶段的压力下降提供了参考依据，并确保试验结果的准确性。
聚乙烯柔性复合管在保压阶段出现压力下降但无明显泄漏，主要是由于材料的黏弹性、受压蠕变及失压收缩等特性，以及温度变化和系统设计等因素的影响。通过多次补压，可以有效地补偿管材的变形，使压力趋于稳定。因此，在实际操作中，应充分考虑这些因素，并按照相关标准和规范进行操作，以确保试验结果的准确性和可靠性。
关注我们，了解更多管道知识
📞0517-87229188 17761847726
🌐 http://www.lgzxkj.com/
📩 jslgzxsh@163.com
生产地址：江苏省淮安市洪泽区东双沟镇仁东路1号
