聚乙烯 (PE) 增韧全攻略
聚乙烯（PE）是一种结构相对简单、用途极其广泛的热塑性树脂。随着工业应用对材料性能要求的提升，单一组分的PE往往难以满足“高韧性”与“高硬度”的双重需求。因此，了解PE的原料分类及合理添加增韧剂是工程应用中的关键。
以下为你详细整理的聚乙烯原料分类及增韧剂添加策略：
1. 聚乙烯原料的分类

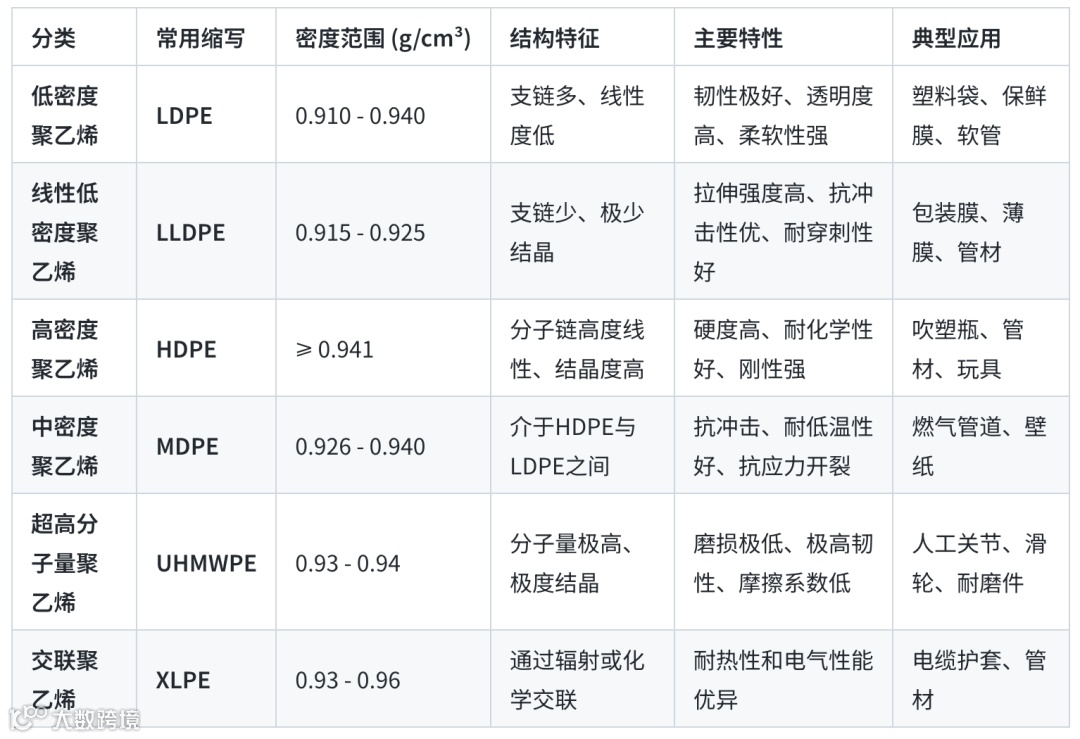

聚乙烯主要根据其密度和分子链支化程度进行分类，不同类型具有不同的物理特性和适用领域。
关键点：
韧性最高：LDPE > LLDPE > HDPE（HDPE虽硬度高但韧性相对较低）。
硬度最高：HDPE > MDPE > LLDPE > LDPE。
2. 如何添加增韧剂以提升韧度和硬度
单纯的PE往往难以兼顾“高硬度”和“高韧性”，因此需要通过复配（Blending）或改性的方式。
1、复配增韧（针对HDPE或MDPE）
如果你使用的是硬度较高但韧性一般的HDPE，想提升韧性：
方法：直接与其他类型的PE复配。
方案：
混配LLDPE：这是最经济且常用的方法。通过在HDPE中添加一定比例的LLDPE（如10%-30%），可以显著提升冲击强度和柔韧性。
混配LDPE：如果对柔软度要求更高，也可以添加LDPE，但LDPE的熔融指数较高，混配比例需适当控制，以免影响HDPE的强度。
2、弹性体增韧（针对所有PE）
对于高硬度的HDPE或需要极高韧性的应用，单纯的PE复配往往不够，此时需要添加弹性体或改性弹性体：
推荐增韧剂：

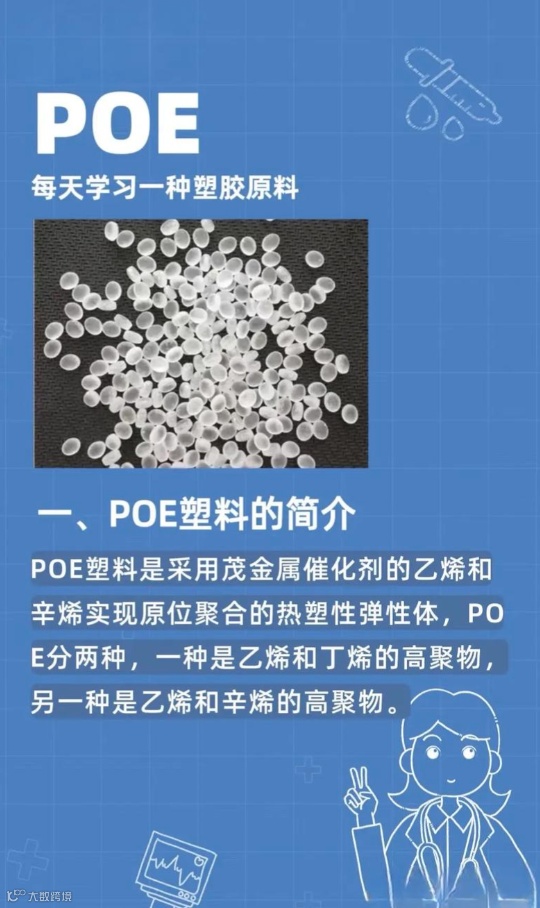

POE（乙烯-丙烯橡胶）：这是一种改性橡胶，兼具聚乙烯的加工性和橡胶的弹性。它是市场上最主流的PE增韧剂之一，能在不显著牺牲硬度的前提下，大幅提升冲击强度。
EVA（乙烯-醋酸乙烯共聚物）：具有良好的柔软性，适用于需要较软触感的制品。
SEBS（苯乙烯-乙烯-丁烯嵌段共聚物）：一种硬度适中的弹性体，能够在提升韧性的同时维持一定的硬度平衡。
EPDM（乙烯-丙烯-二烯弹性体）：虽然增韧效果好，但通常与PE的相容性差，需要配合相容剂使用，成本较高。
3、添加方法
为了确保增韧剂能均匀分散并有效提升性能，通常采用以下工艺：
母粒预混（Masterbatch）：这是最工业化的做法。将增韧剂制成高浓度的“母粒”，在最终配料时仅添加少量（如5%-15%），通过挤出机的高剪切力混合均匀。
挤出共混：如果是小批量试验，可以直接在熔融状态下加入增韧剂颗粒，利用高温（约180-210℃）和高速混合进行共混。

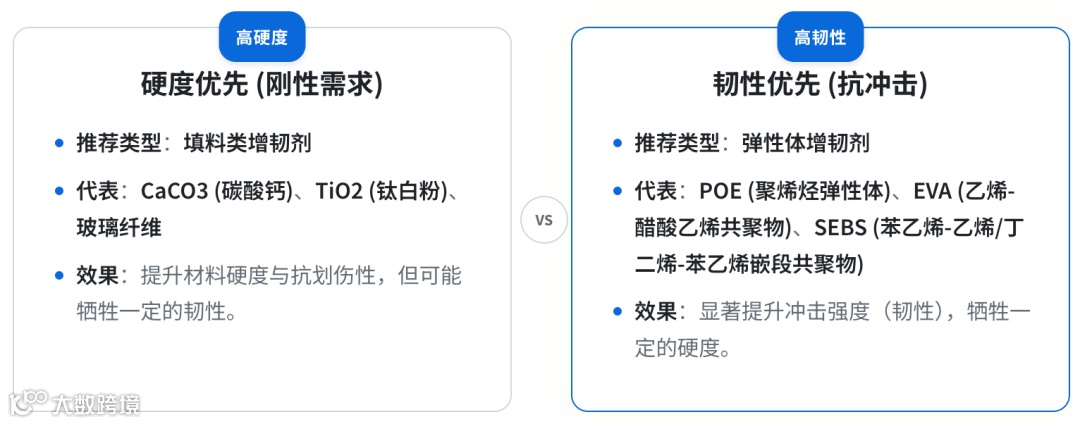

4、硬度与韧性的平衡
一般规律：增加增韧剂（尤其是橡胶类）会降低材料的硬度（或拉伸强度）。
解决方案：如果需要兼顾“硬度”和“韧性”，可以采用“硬韧双增”配方：
硬性填料：如纳米硅、玻璃纤维或矿物粉末（石英粉、滑石粉），这些填料能提升硬度和刚性。
软性增韧剂：如POE或SEBS。
配比：通常是高硬性填料与软性增韧剂配比为1:1或2:1，形成“硬韧互补”的复合结构。
总结建议
如果你使用的是HDPE，想要兼顾硬度与韧性：建议添加LLDPE（提升韧性） + POE（提升冲击强度）。
如果你使用的是LDPE或LLDPE（原本就柔软），但需要提升硬度：建议添加硬性填料（如硅粉）或采用共混交联工艺。
📞 联系电话：0517-87229188 / 17761847726
📍 公司地址：江苏省淮安市洪泽区东双沟镇仁东路1号
📧 邮箱：jslgzxsh@163.com
🌐 官网：http://www.lgzxkj.com/
欢迎关注我们的微信公众号，获取更多产品资讯与技术支持！
