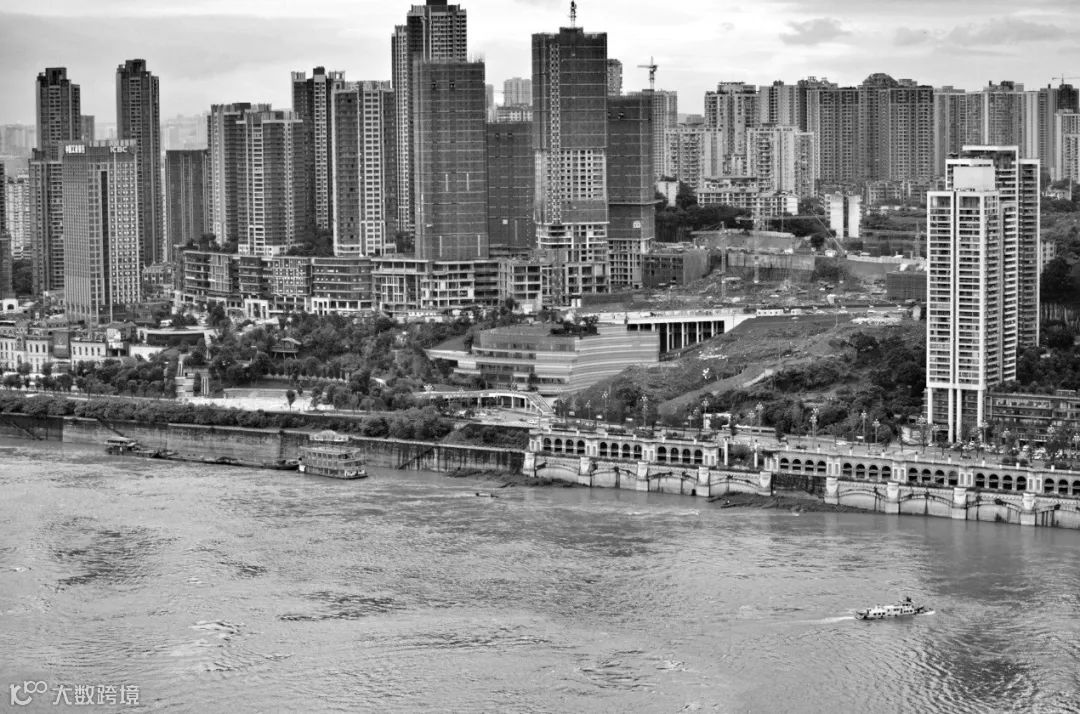

改造前从朝天门视角看原建筑
01
最小化改动既有建筑
根据原建筑的实际情况，为了以较小的改造动作实现较大的实际价值，改造设计基本保留原建筑现有室内空间，并重点在几个通高空间植入规划展览馆所需的大空间功能；改造基本整体保留原建筑的弧形室外露台，在室外通过轻量化的加建策略，使建筑的形象及室外空间更为符合规划展览馆的实际需求。

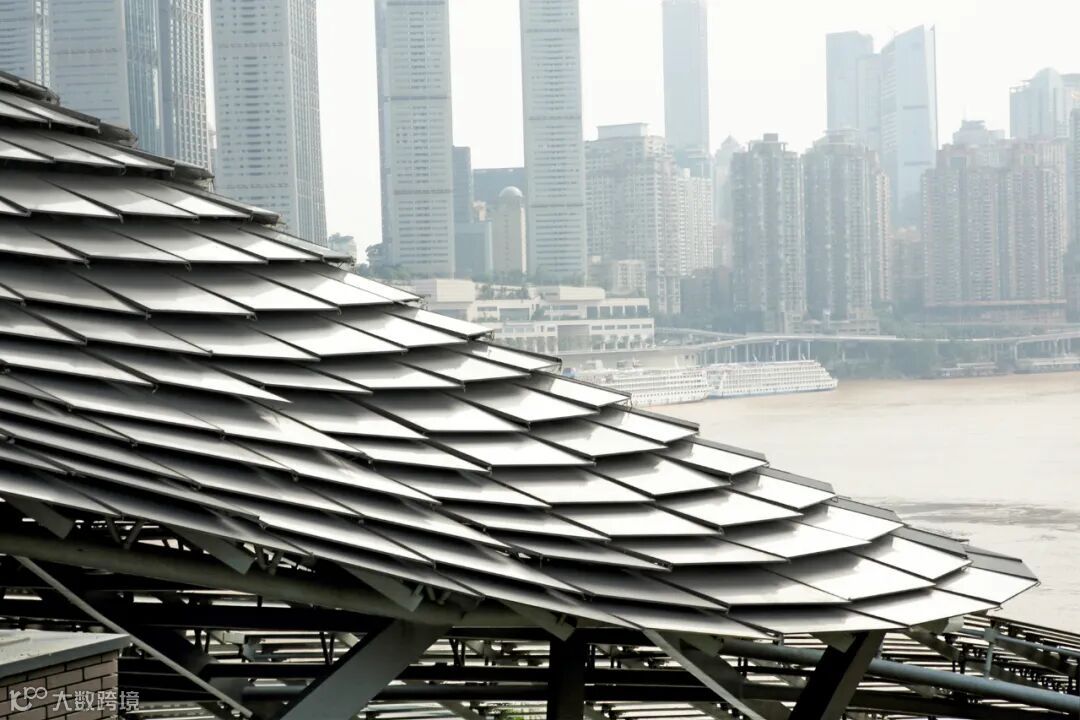

如丝如缕的金属幕与奔流的江水交相呼应，形成重重叠叠的“山城屋檐”

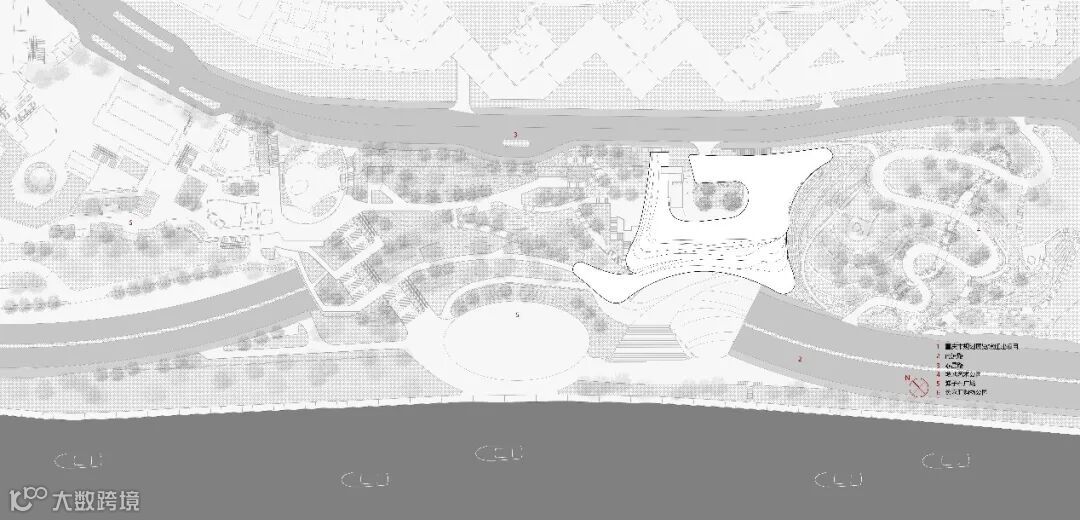

总平面图
02
因地制宜，缝合山水
通过规划馆与周边公共环境的一体化重塑，梳理城市关系，引入“之字形”坡道串联原建筑及周边场地不同标高，并通过格栅状金属幕墙为坡道及平台提供遮阳，营造了一个积极的“山城步道“系统。

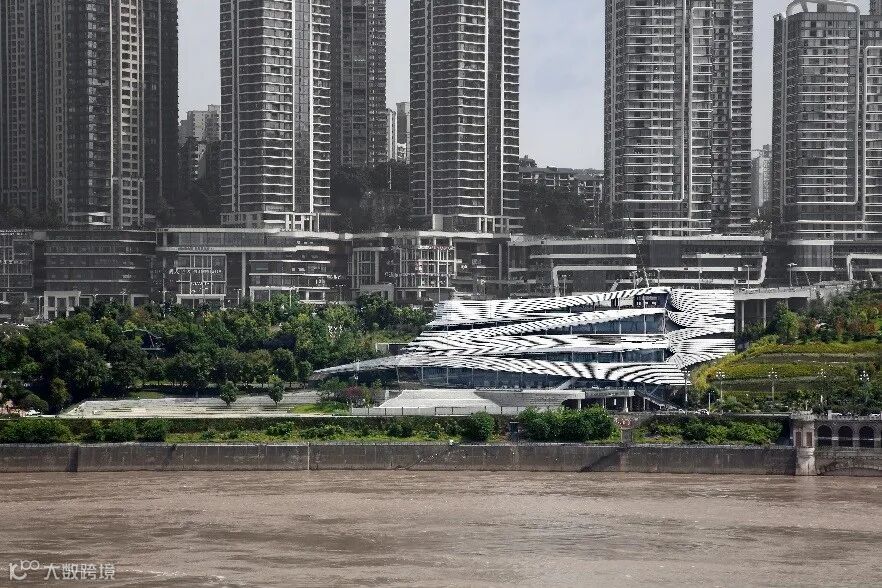

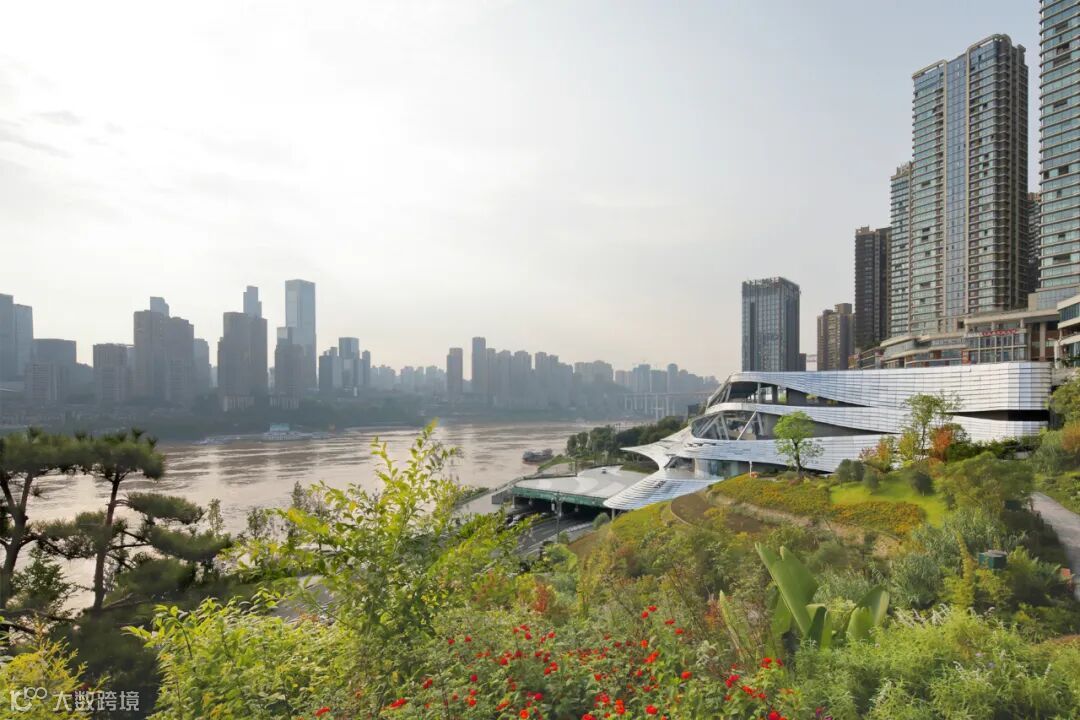

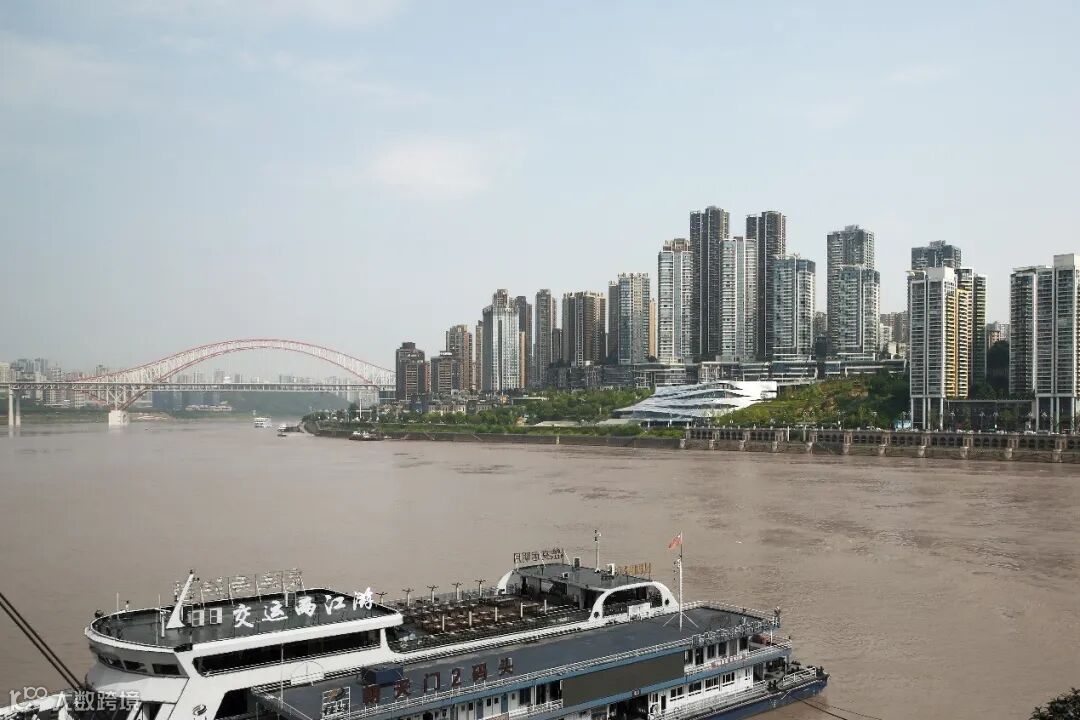

改造后从朝天门视角看原建筑

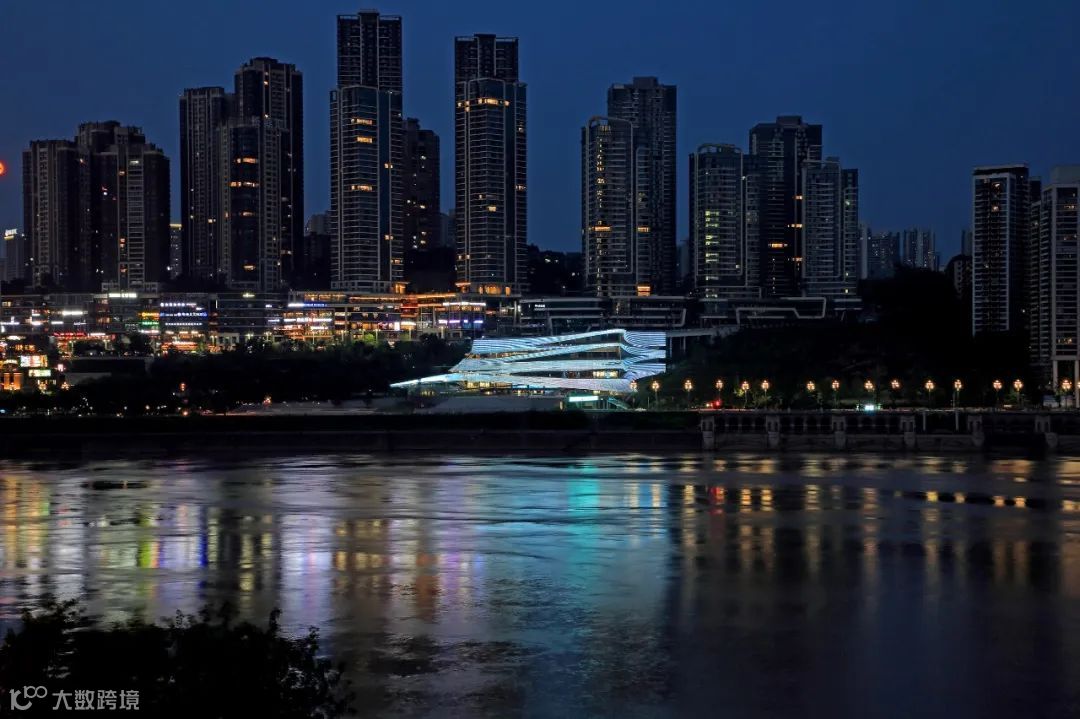

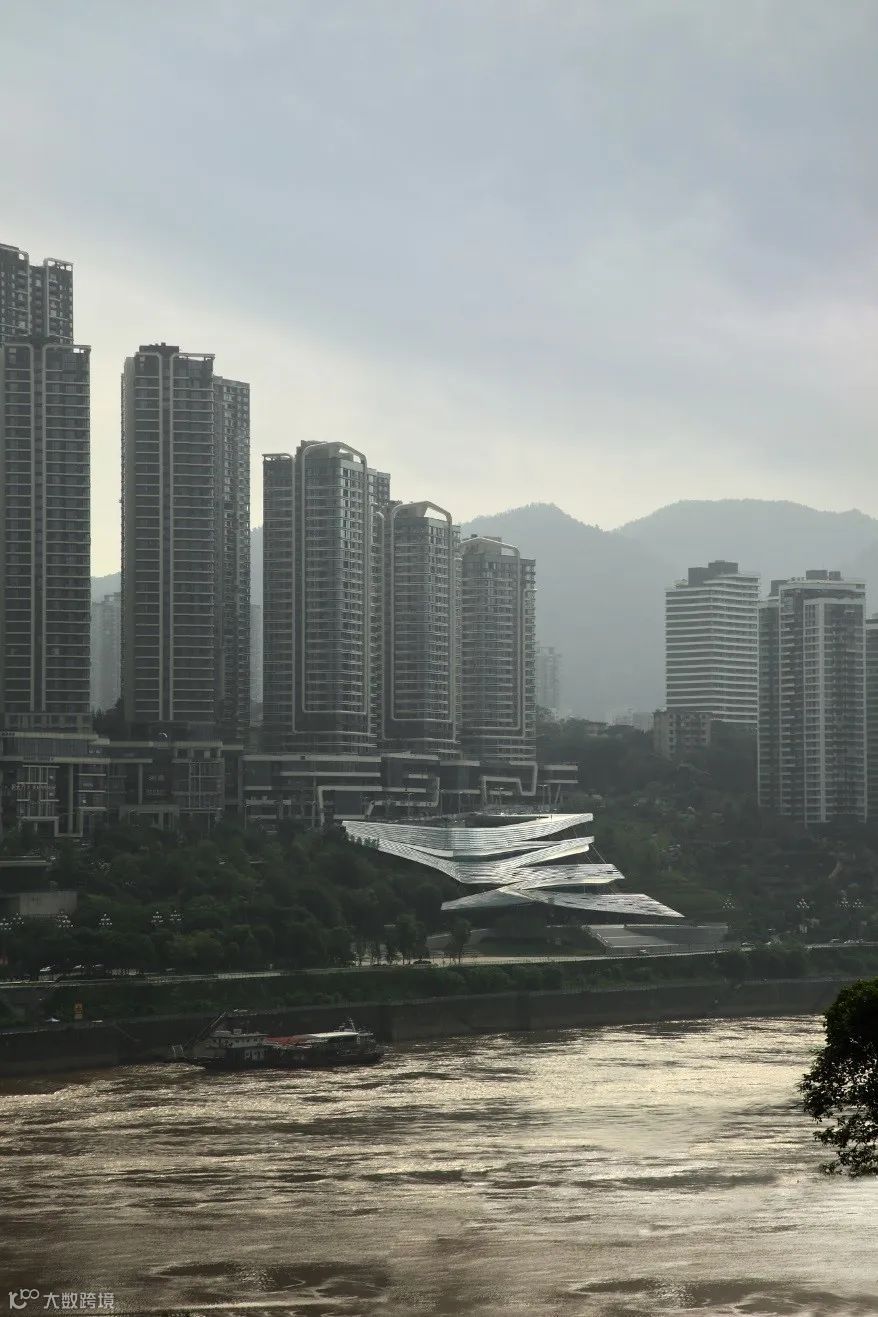

江北嘴视角看规划馆

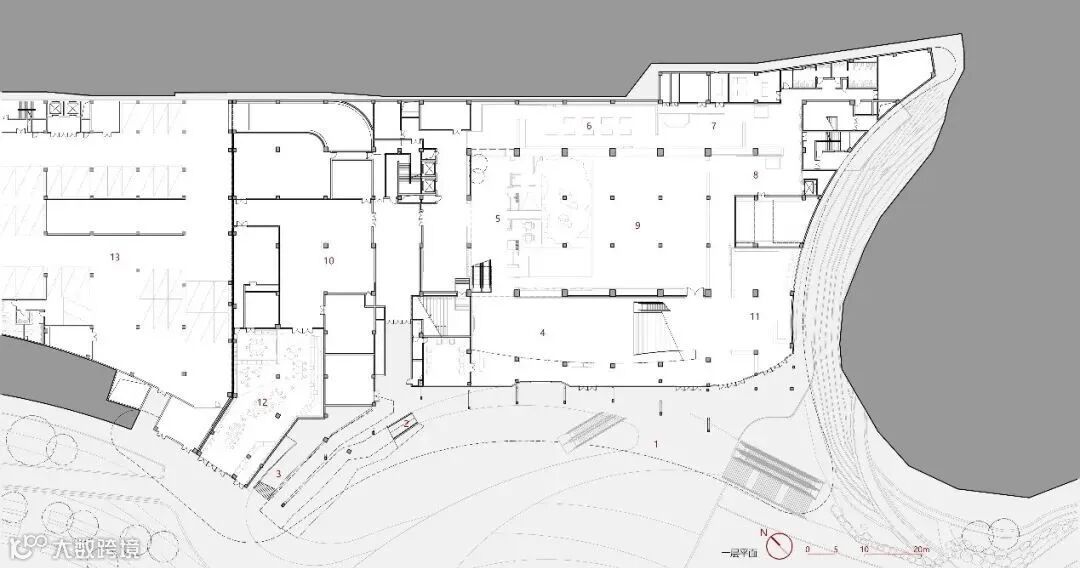

首层平面图
03
注重公共空间营造
项目所依托的弹子石广场片区是开放的城市公园。无论是白天还是夜晚，都有市民或游人从这里经过，或眺望江景，或休憩闲谈，或游走山径。规划馆金属幕墙与既有建筑外墙之间形成了层次丰富的过渡空间，模糊室内外空间界限，延伸规划馆空间范畴，幕墙下部成为观览城市的写意景框。建筑内部中庭采用室外化形象处理，完整再现山城特色。展陈设计突破传统的封闭模式，将两江四岸的景观导入室内，增强室内空间的开放性。

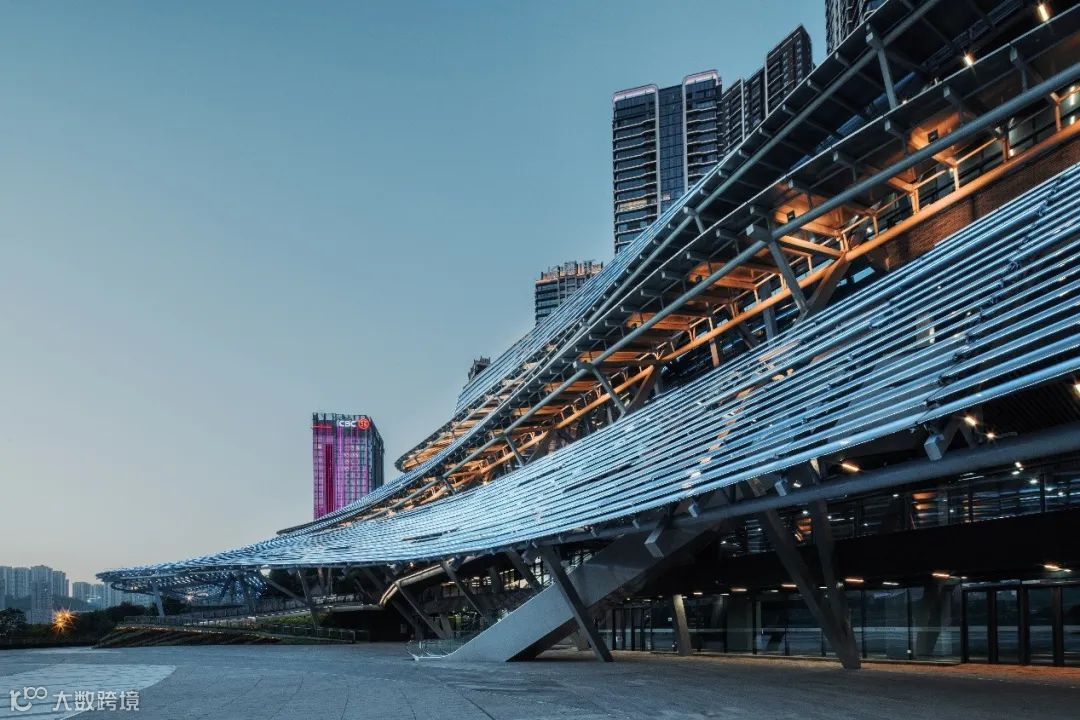

材质的对话关系构成传统与未来的强烈对比

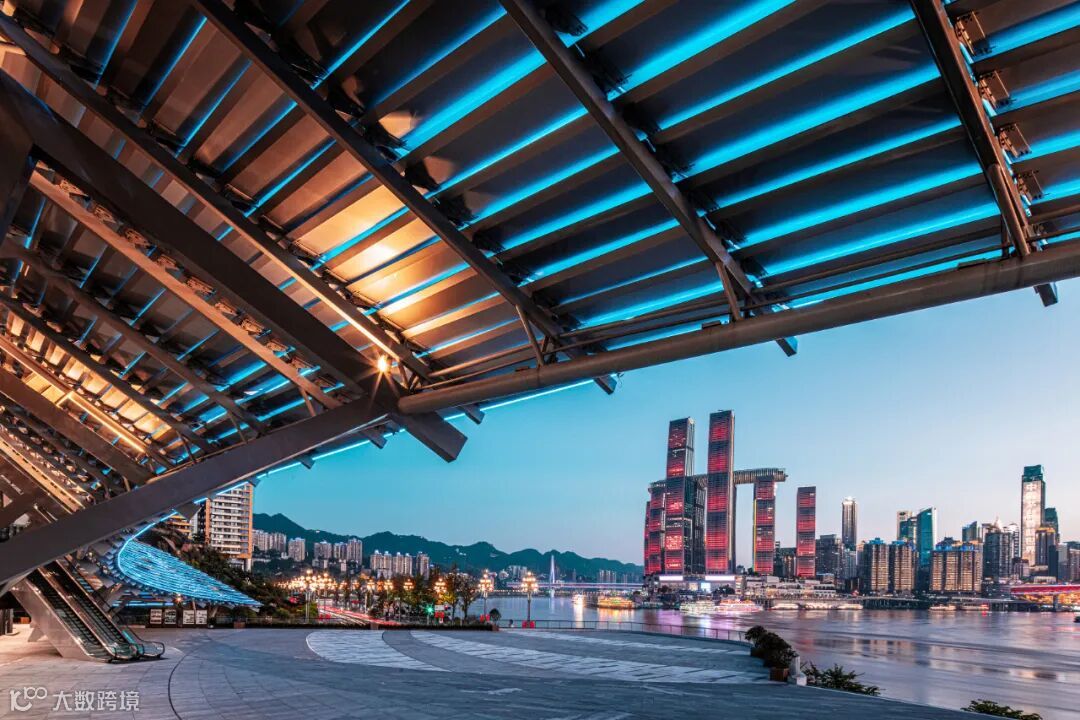

幕墙下部成为观览城市的写意景框

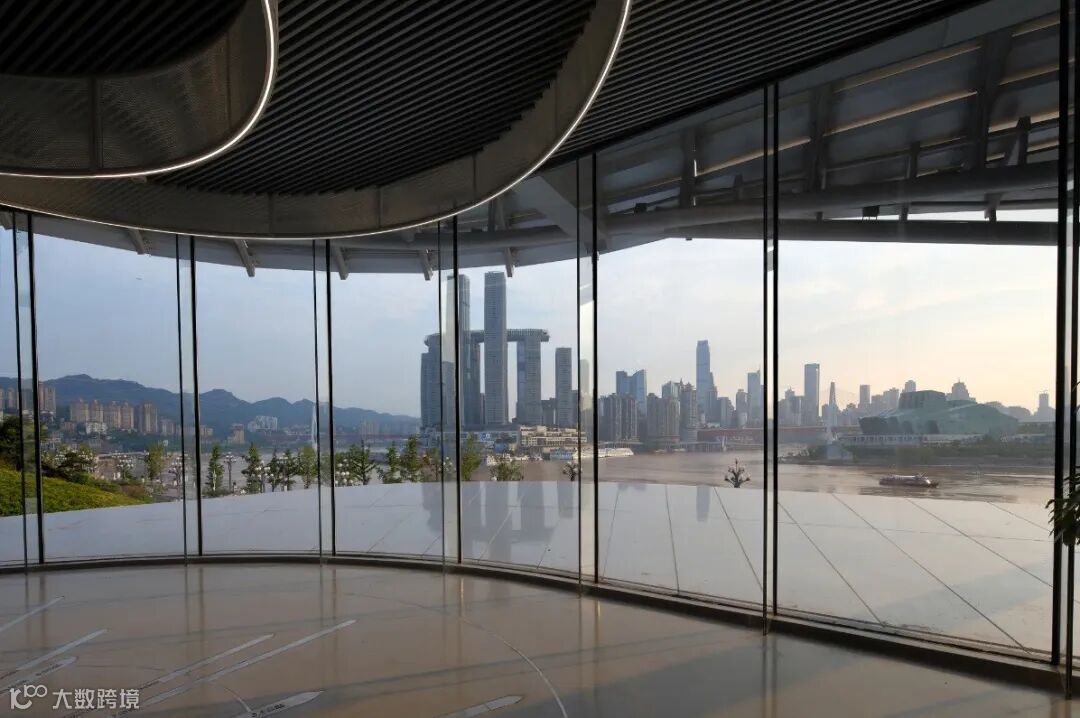

将两江四岸的景观导入室内

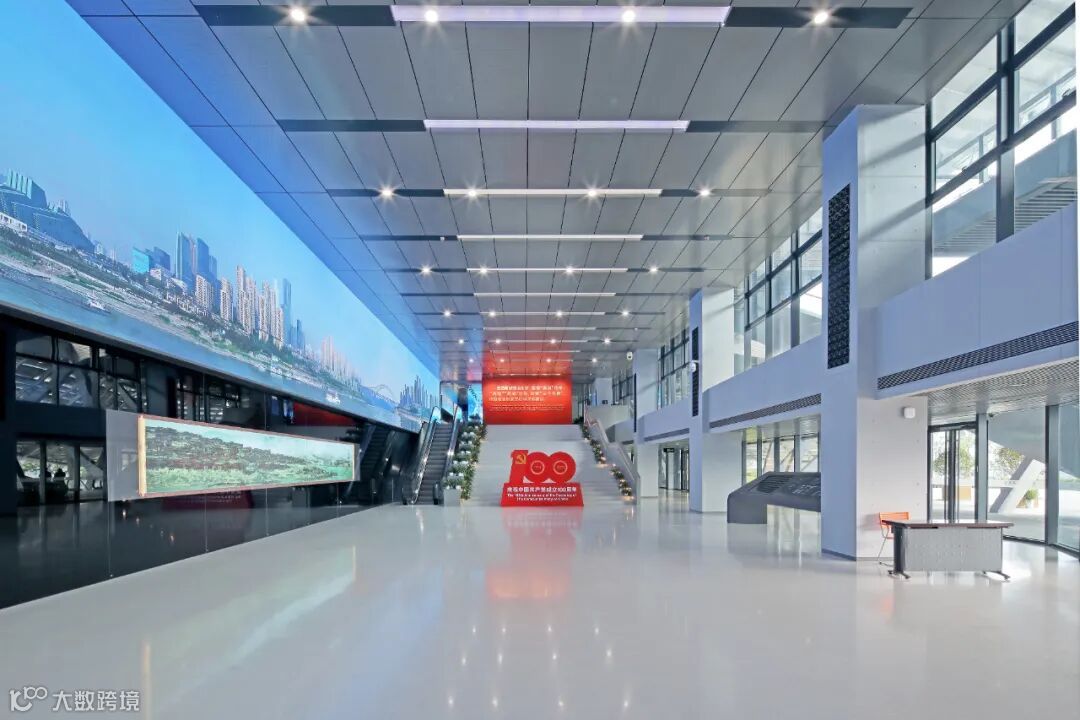

入口序厅

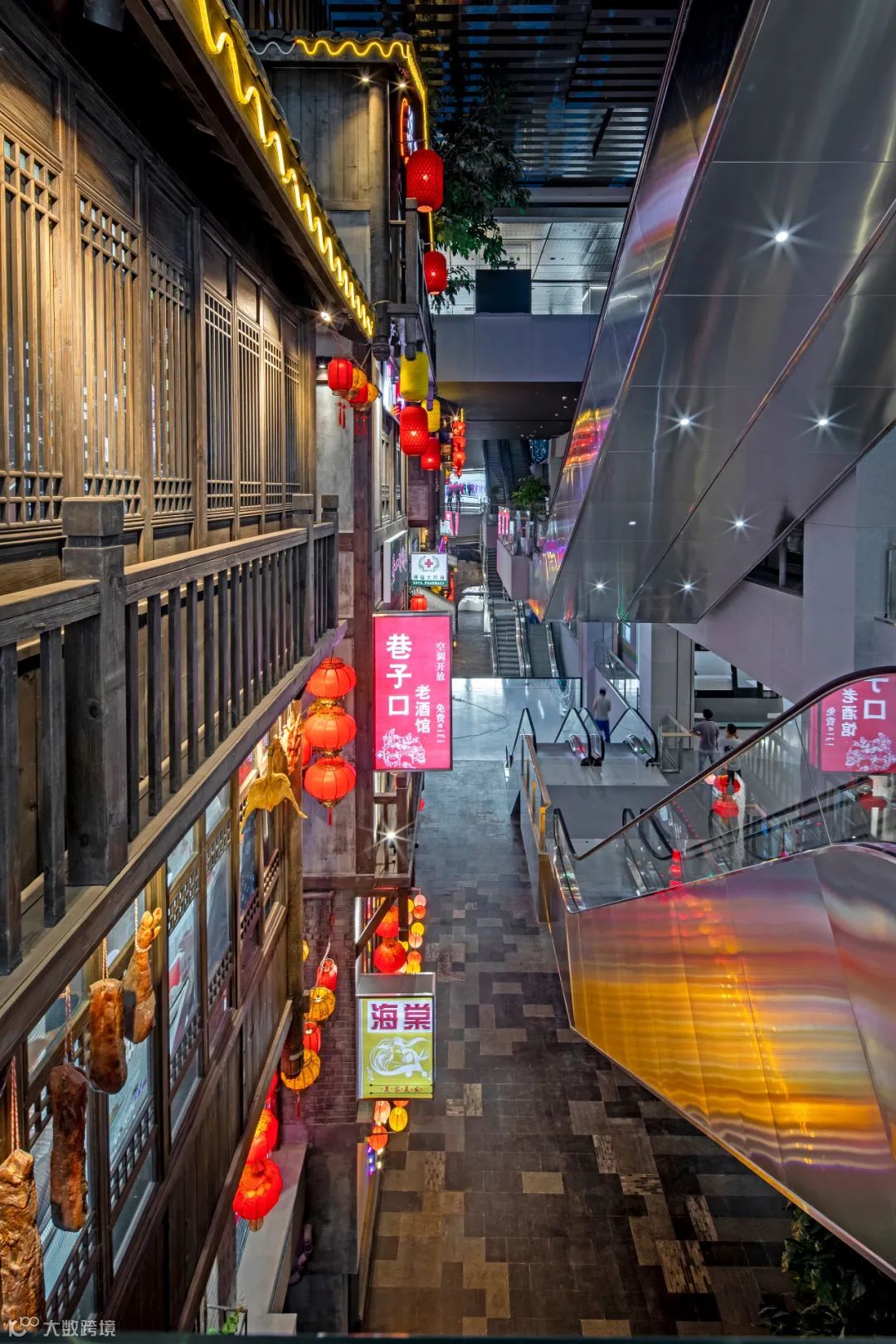

建筑内部中庭空间采用室外化处理，完整地再现了山城特色
04
展现“山水之城”特征
作为展示城市规划的窗口，如丝如缕的金属幕墙使建筑从郁郁葱葱的环境中跳脱出来，与奔流的江水交相呼应。通过开口、翻边等方式，在保留整体性与“看出去”之间求得平衡，形成重重叠叠的“山城屋檐”。檐下的“山城步道”曲曲折折，为公众提供了步移景异的空间体验；地面石板、外墙灰砖与金属幕墙等材质构成传统与未来的强烈对比。
四层平台

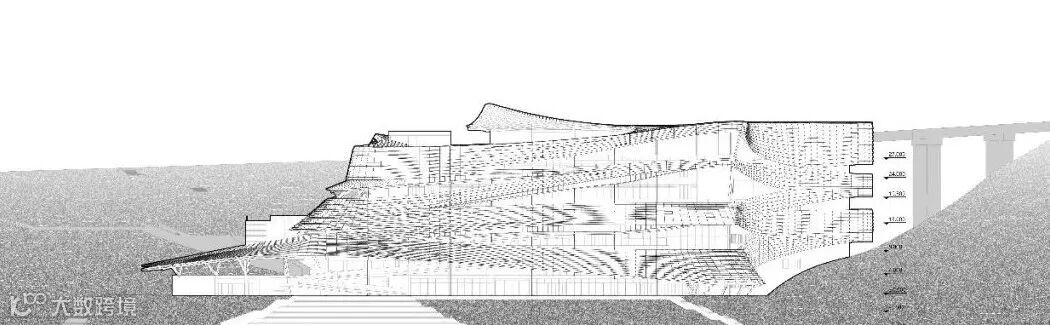

剖面图
05
绿色营建

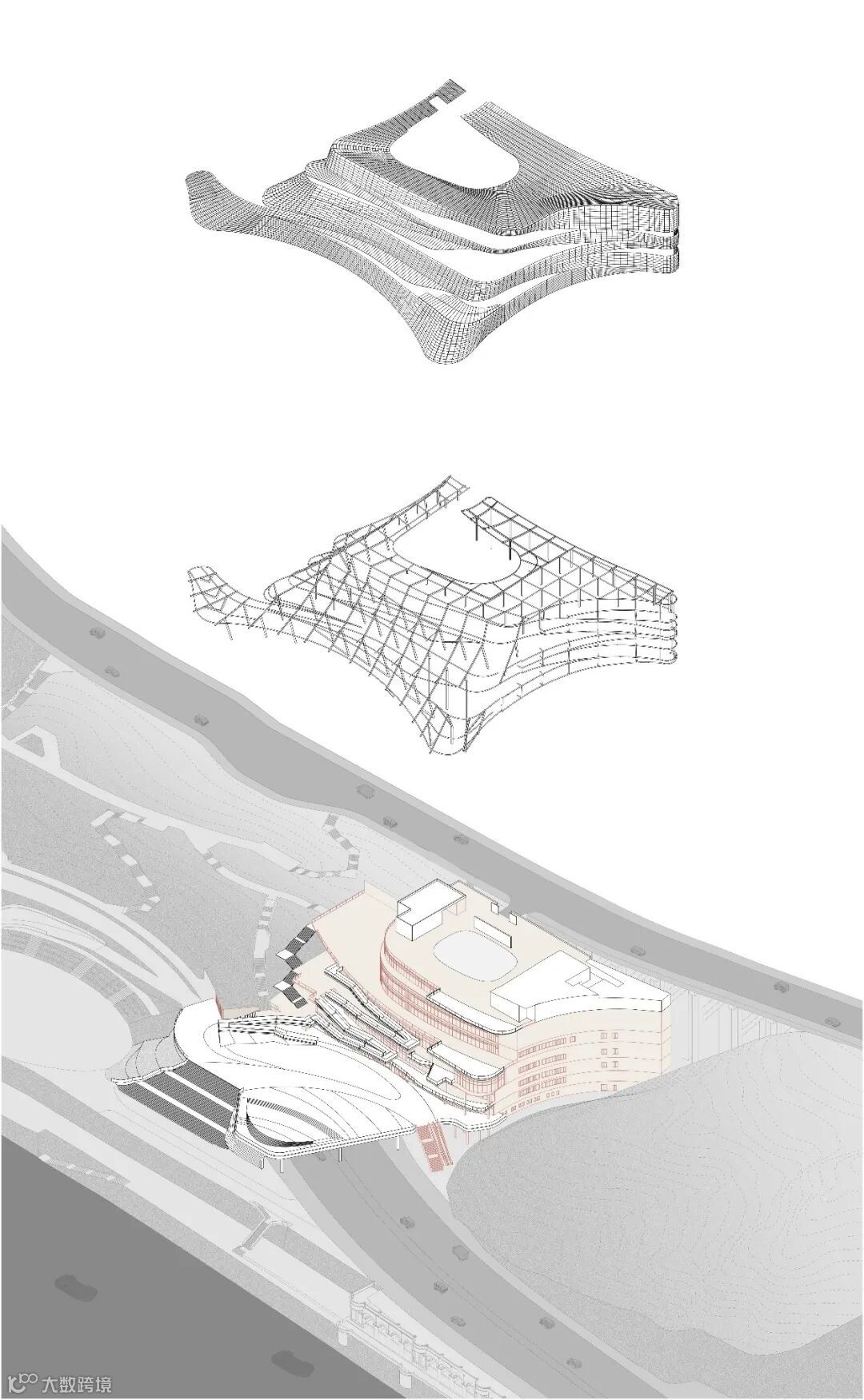

此次改造基于轻量化策略，在室外加建钢结构，以同时支撑坡道与曲面幕墙。结构形态贴合幕墙基准面，将曲面幕墙结构设计为整体的空间结构系统。传承传统建筑中的穿斗结构支撑体系，幕墙结构体系由主支撑柱、主梁、环梁等构件依次搭建而成。通过格栅状外幕墙构建的空间化节能技术，在炎热的夏季，可以有效降低建筑室外区域的温度，进而降低空调能耗，并为公众提供一个舒适的室外步行空间。引入立体绿化，坡道旁设置花池，种植常绿藤蔓植物，结合坡道处可观赏的公园植被，使得加建的山城步道如同公园小径绕入规划展览馆的建筑空间，给公众创造更多可以接触自然的空间体验。
规划馆

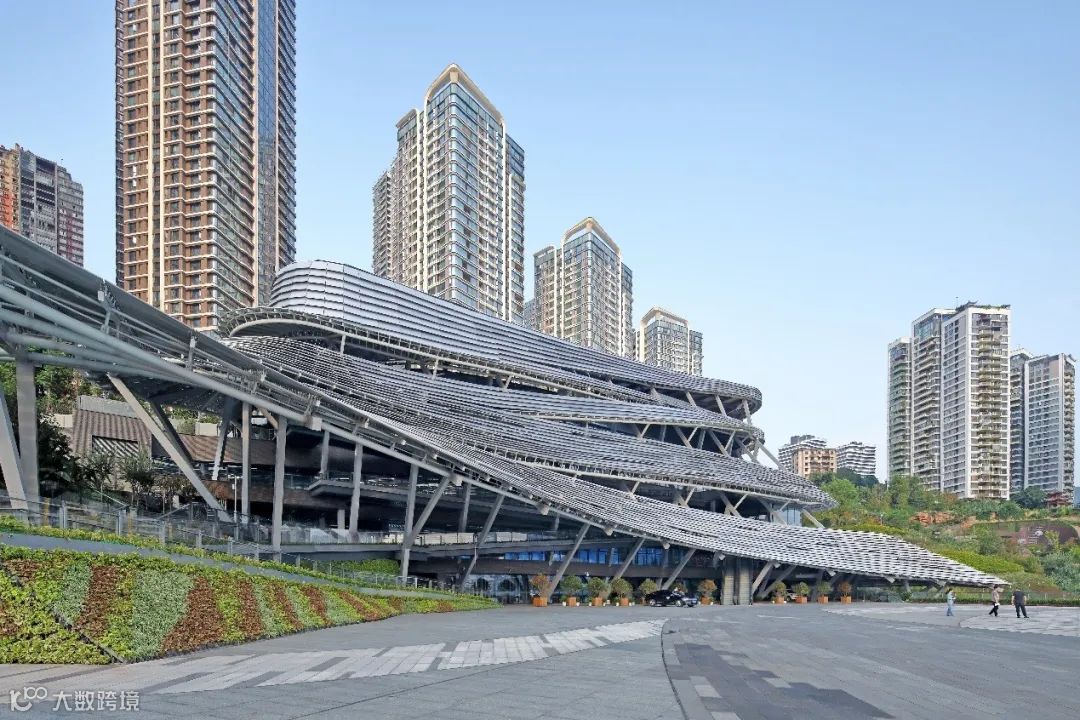

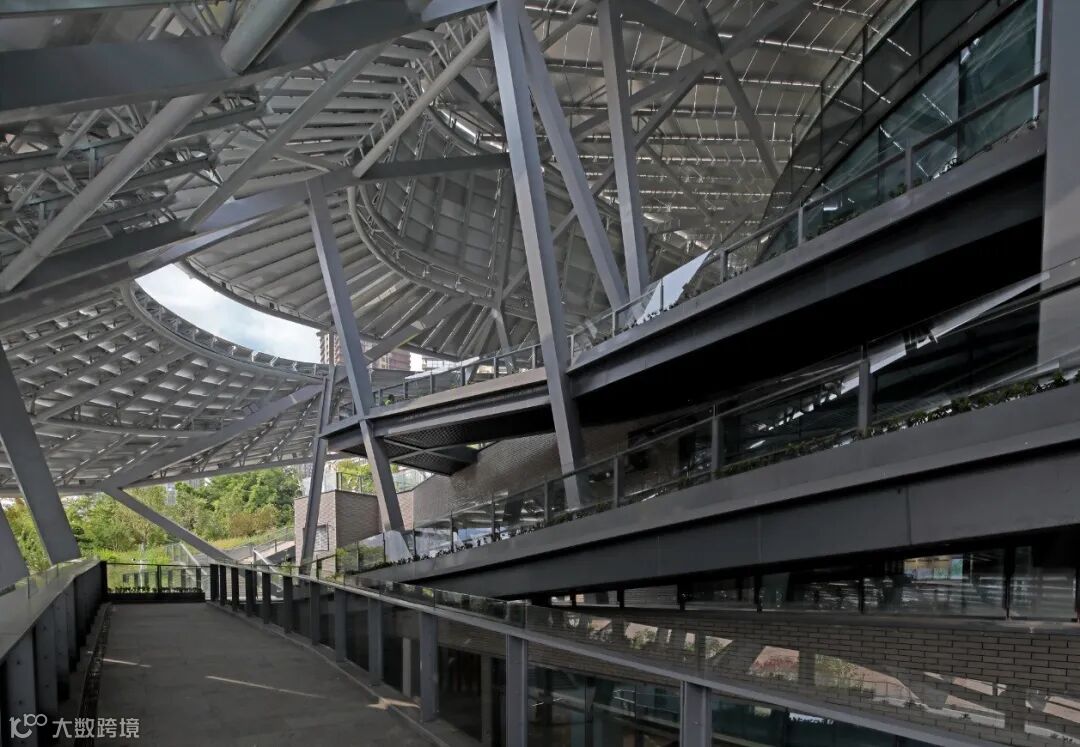

斜柱与建筑主体拉结形成幕墙支撑体系
