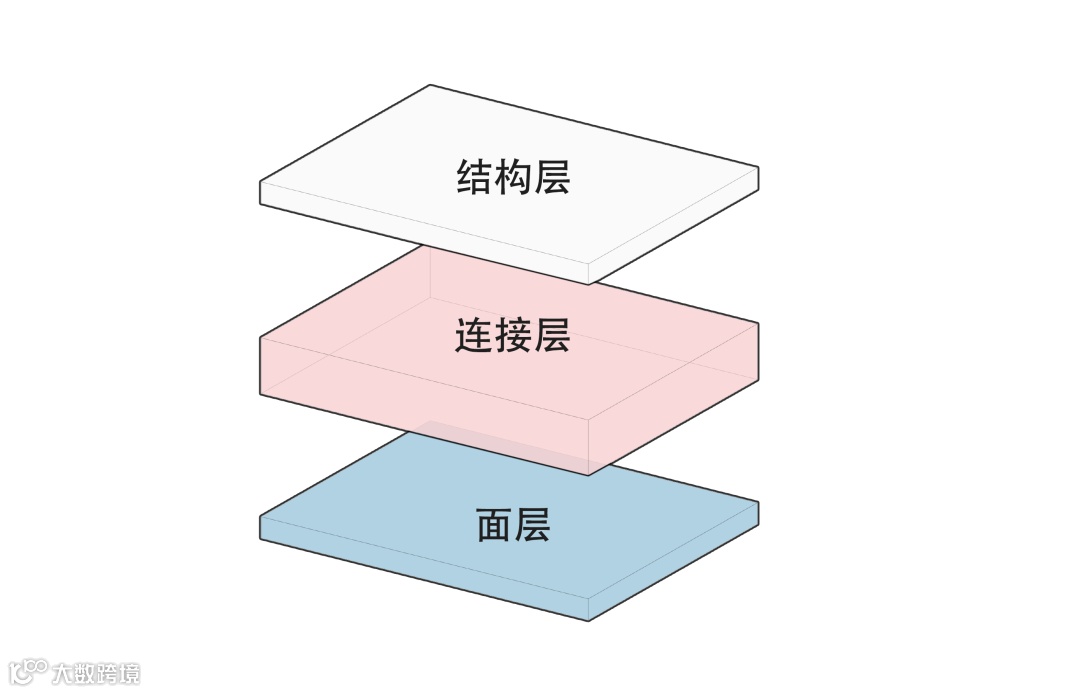

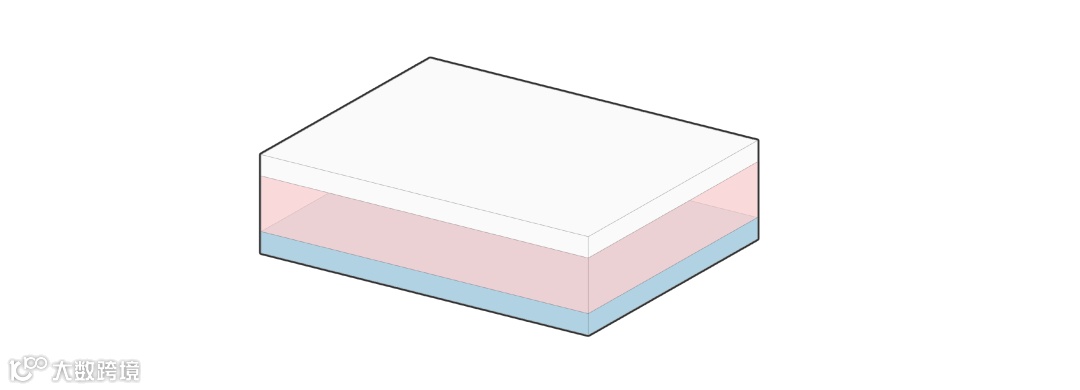

原始结构层（天花板）
连接层（吊的部分）
面层（顶）
要如何固定这三层呢？
首先是四周固定（面固定）
就像在两张纸夹层处抹一圈胶水
如果是两张A4纸自然能牢牢粘住
但如果两张纸变得很大
那么不难想象中间部分纸会垂下来

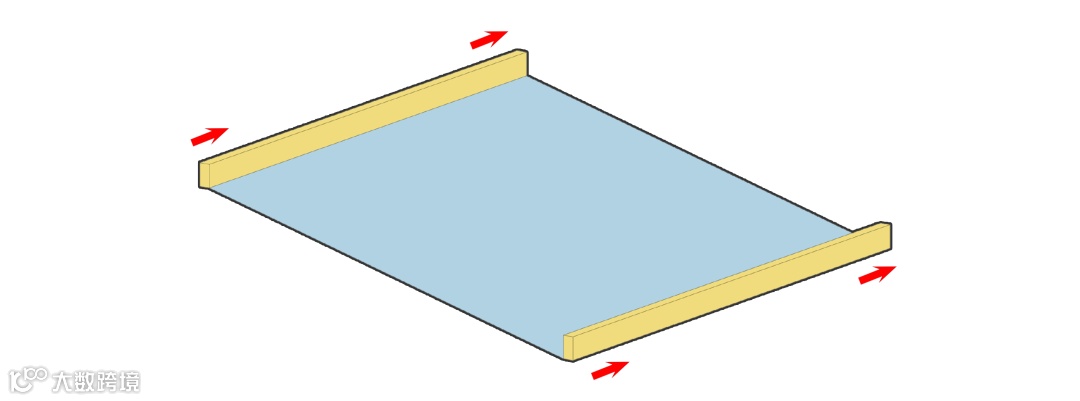

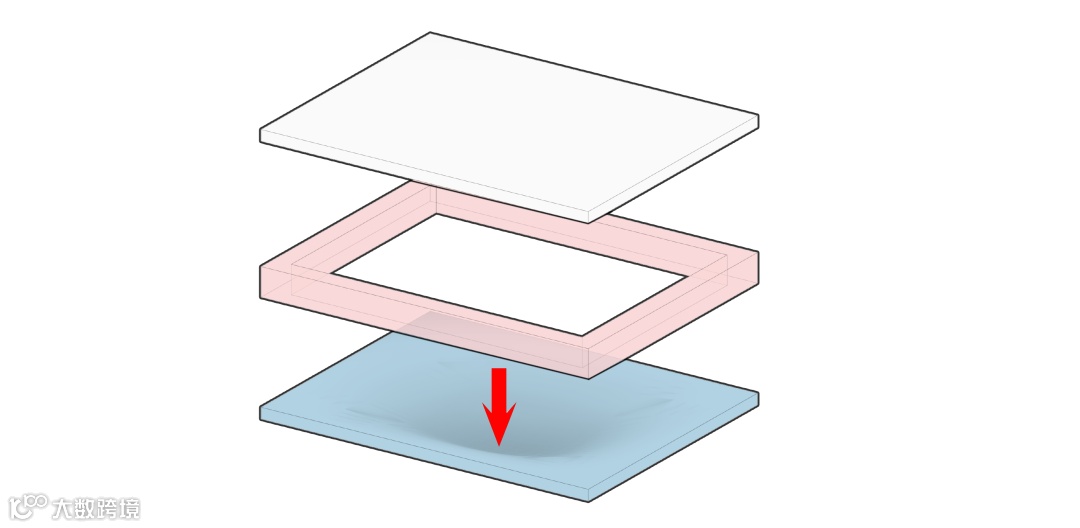

△四周固定示意
如果是条带形固定（线固定）
在纸中间部分也抹上一条一条的胶水
由于固定点的增加纸张自然会比第一种牢固很多
但是在结构层上有许多设备管线
而线固定在一定程度上会阻碍设备

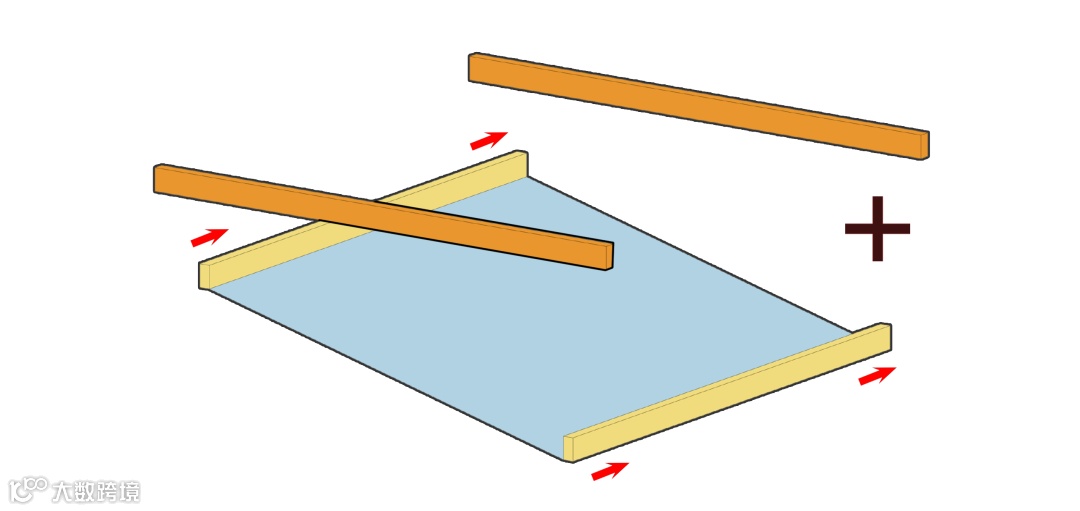

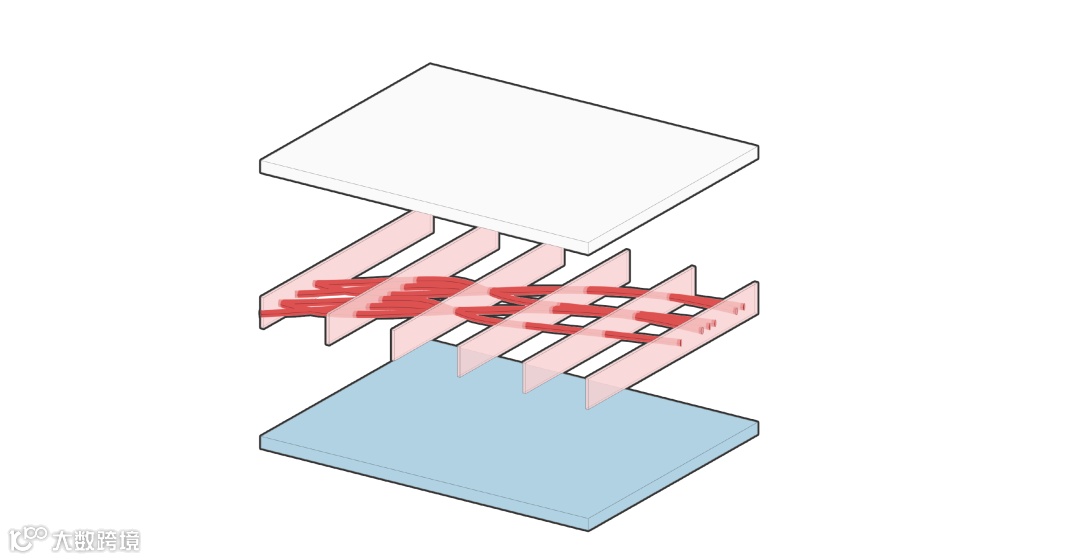

△条带形固定示意
第三种细杆形固定（点固定）
由点组成的线
既满足了固定强度，节约了材料
又为设备留出空间
吊杆自然成为了最佳选择

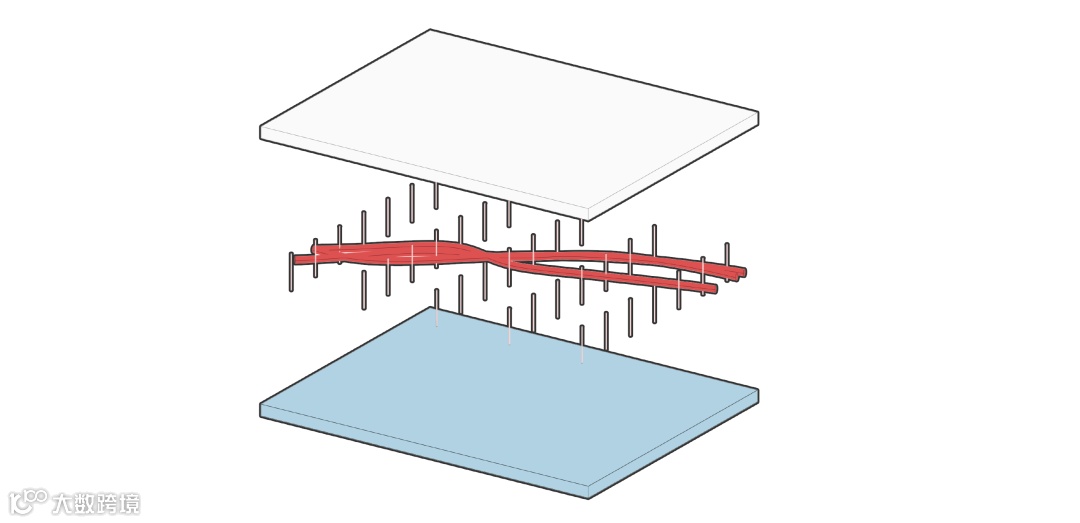

△细杆形固定示意

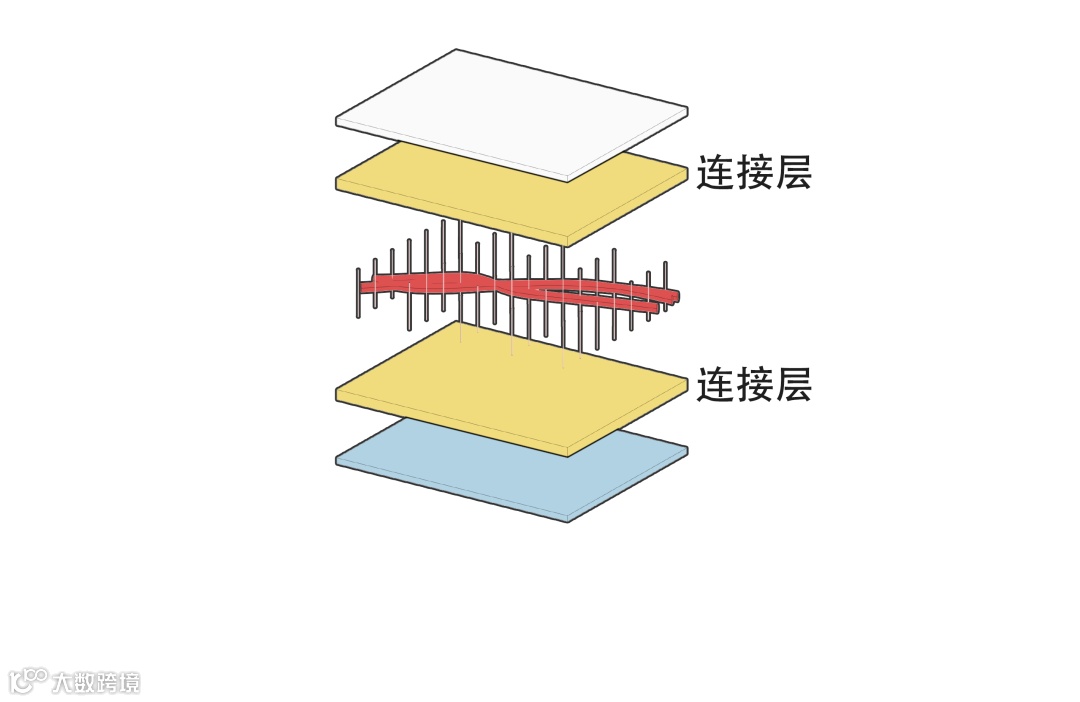

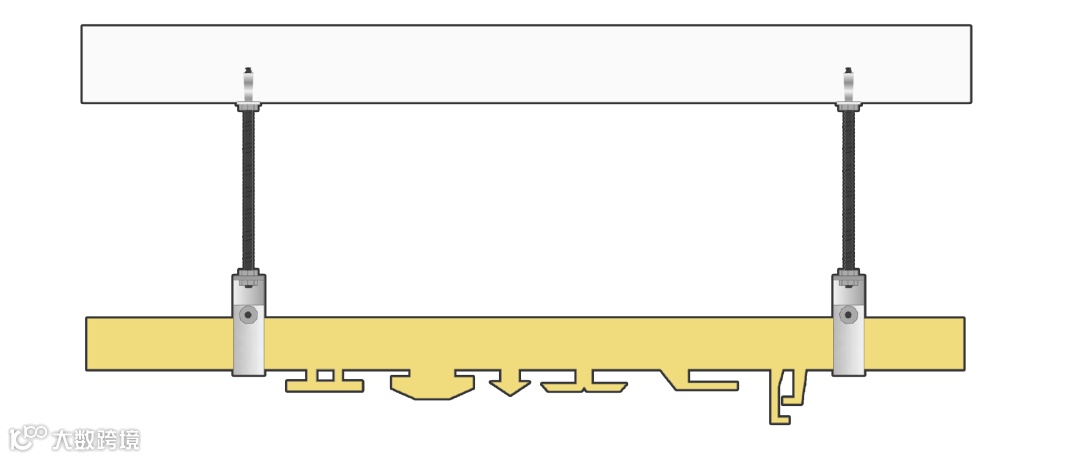

结构层-连接层-吊杆-连接层-面层
01.
吊杆与结构层的连接方式

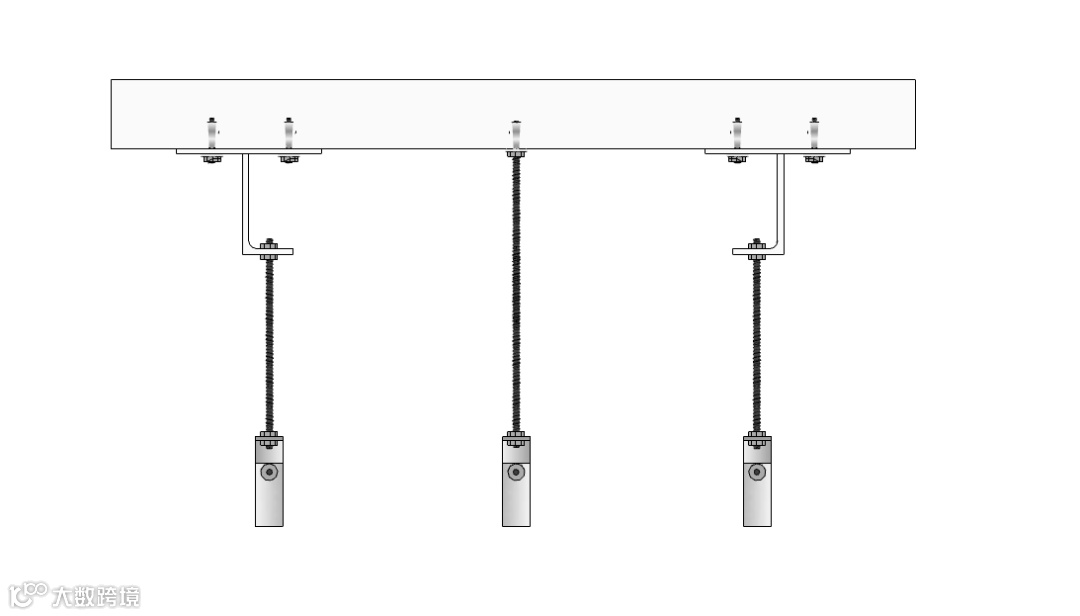

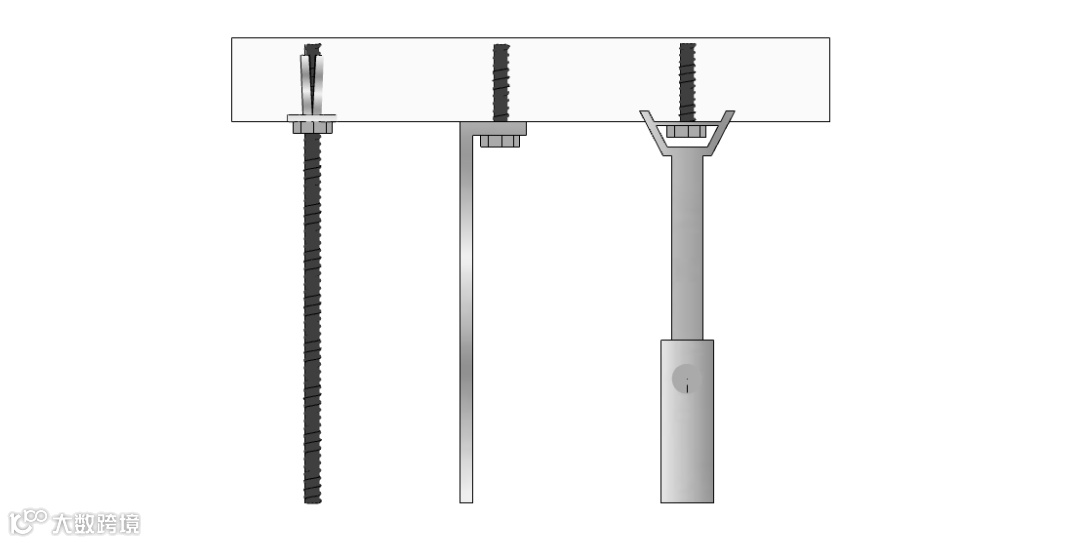

下图为常见的不同粗细吊杆
而根据吊杆粗细不同
单边受力易于安装
垂直受力更加稳固
吊杆长短根据空间尺度而定
如果吊杆长度>1.5m

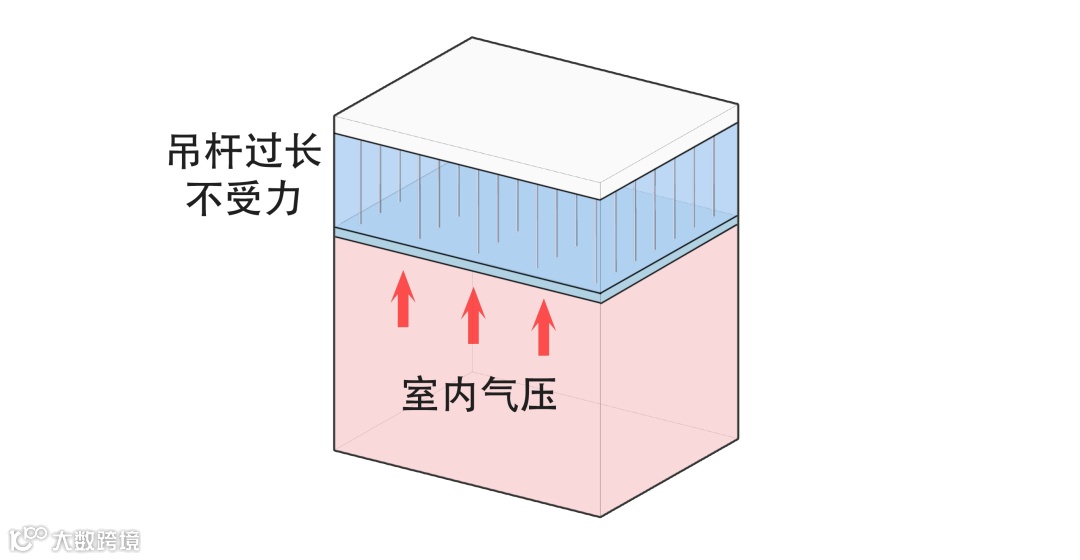

室内有风流动产生气压而挤压吊顶层
而吊杆会因过长而导致不稳摆动的现象
所以需要反支撑（延长吊杆长度）
和转换层（降低天花板高度）
（1）什么是反支撑
反支撑可以理解为建筑中的三角形桁架结构
这种受力方式会让反支撑主要承受轴向的拉力和压力

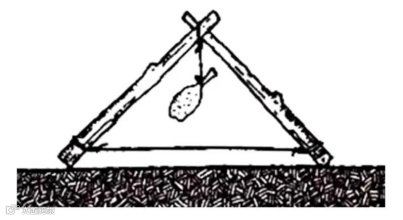

▲人类最初发现的三角形桁架

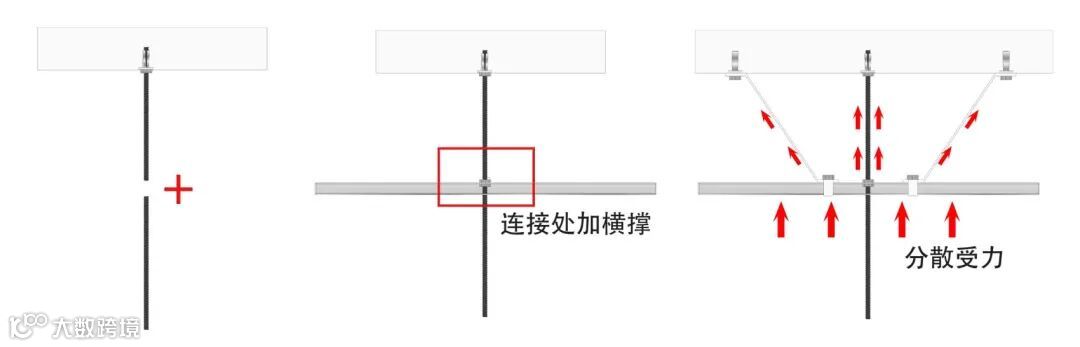

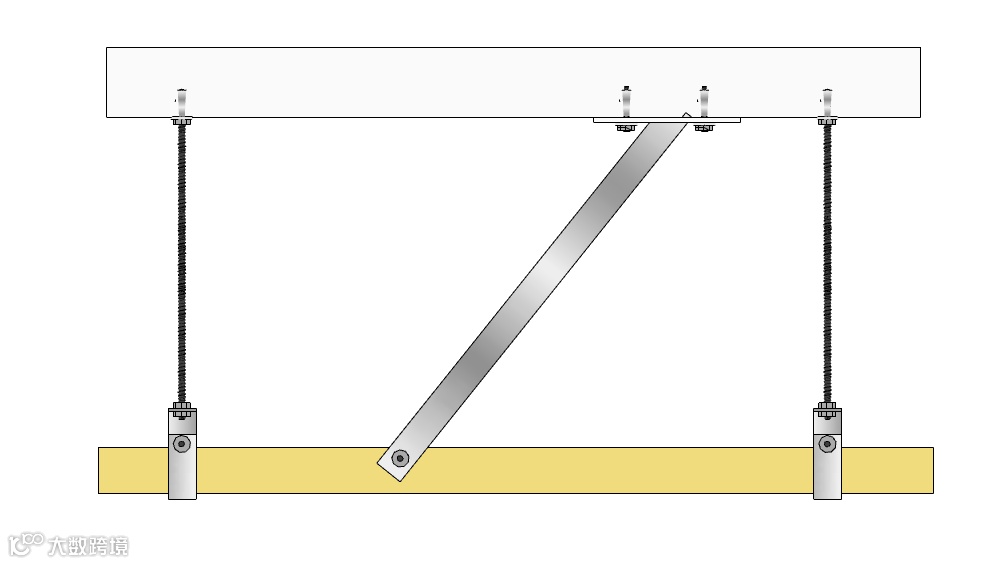

在吊杆最薄弱的连接处放一个横撑
反支撑落在横撑上
这样既稳定吊杆又方便吊杆的连接
利用三角形桁架原理
吊杆反向支撑有以下几种常见的形式：

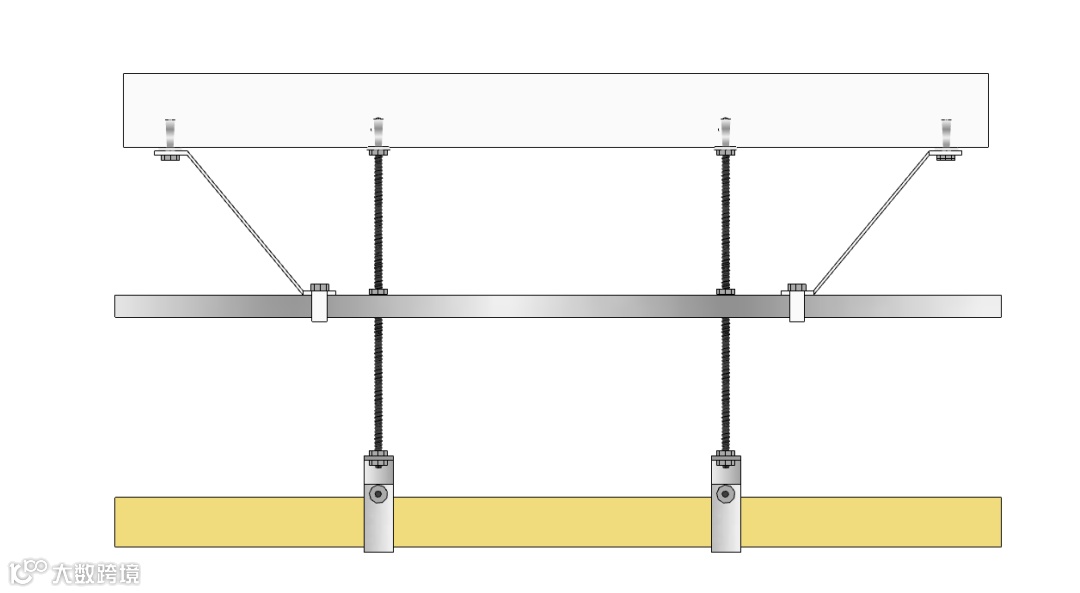

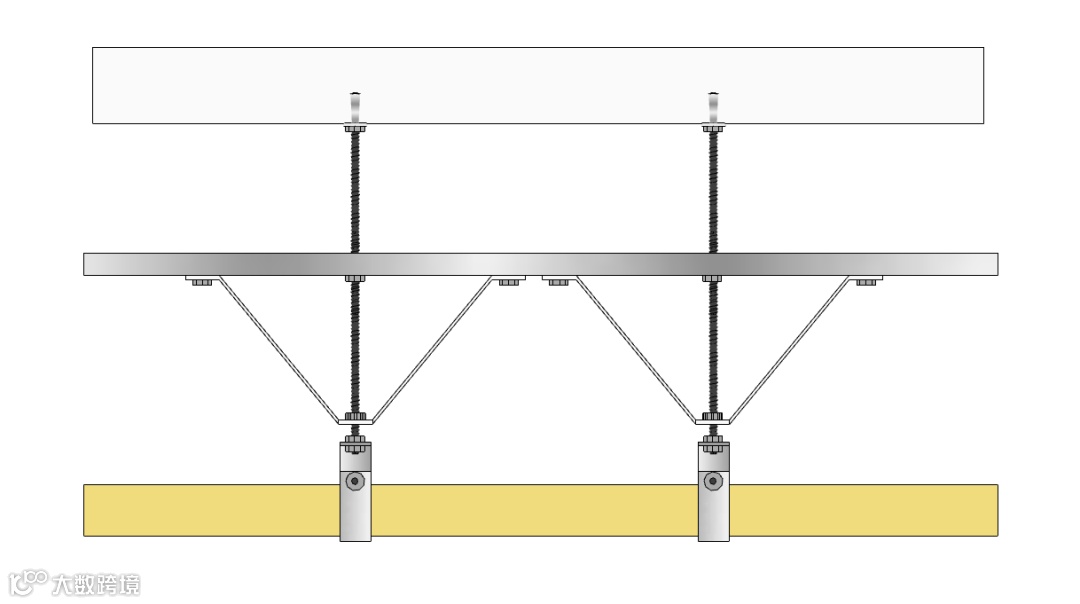

▲主龙骨拉结法
▲吊杆通长拉结法
▲倒三角法
（2）什么是转换层
不能满足反支撑和吊杆的空间
这两种情况我们就需要使用转换层
通过降低天花板的高度来缩短吊杆和躲避设备
目的同样是让吊顶避免气流引起的不稳定

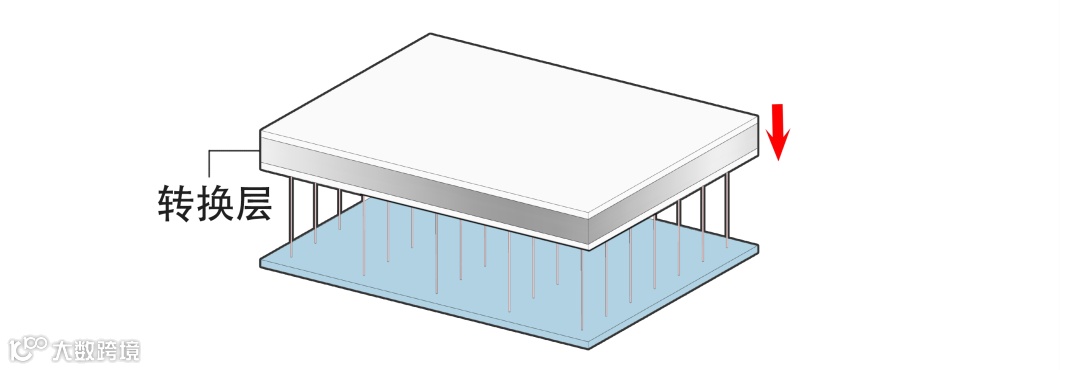

△吊顶转换成示意图
转换层的吊杆采用角钢、槽钢等刚性构件
杆端与楼板底面可靠连接
其原理与反支撑一样采用三角形结构
当结构层设备较少时采用“钢架转换层”
如果遇到风管则采用“吊杆+钢架转换层”

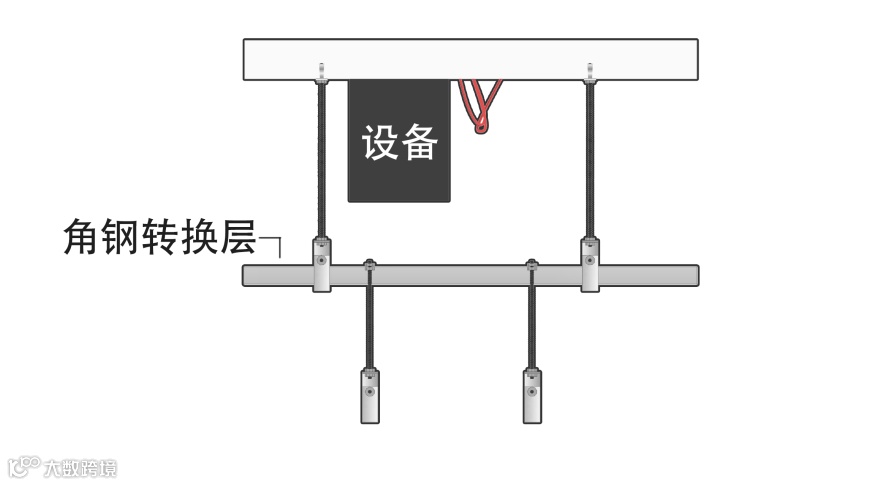

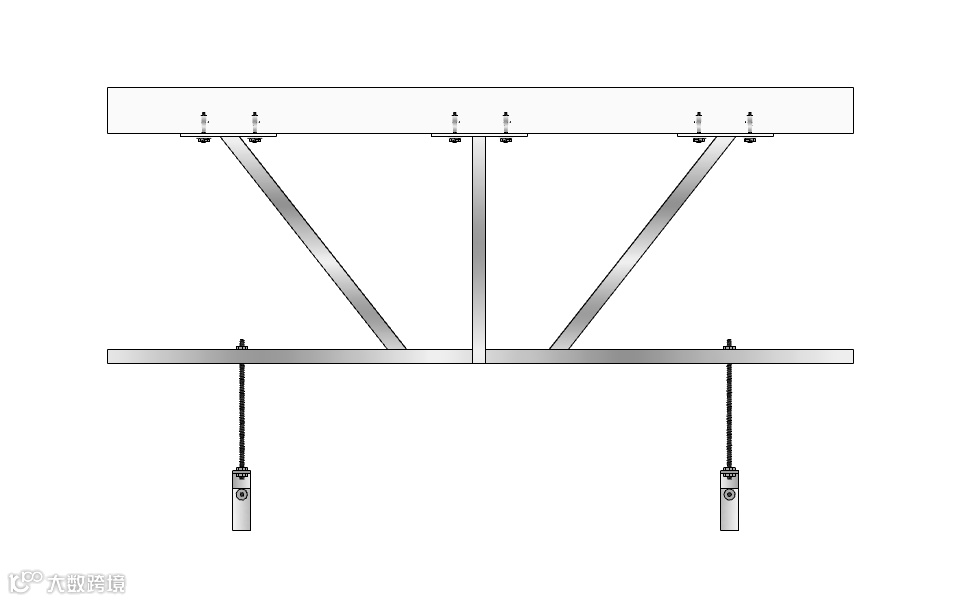

▲钢架转换层
遇到风管设备时：
▲吊杆+钢架转换层
反支撑与转换层的目的都是为了
缩短吊杆长度保证吊顶安全
和方便吊顶空间内设备管道的排布
02.
吊顶与面层的连接方式
吊顶与面层的连接方式主要由面层的特性决定

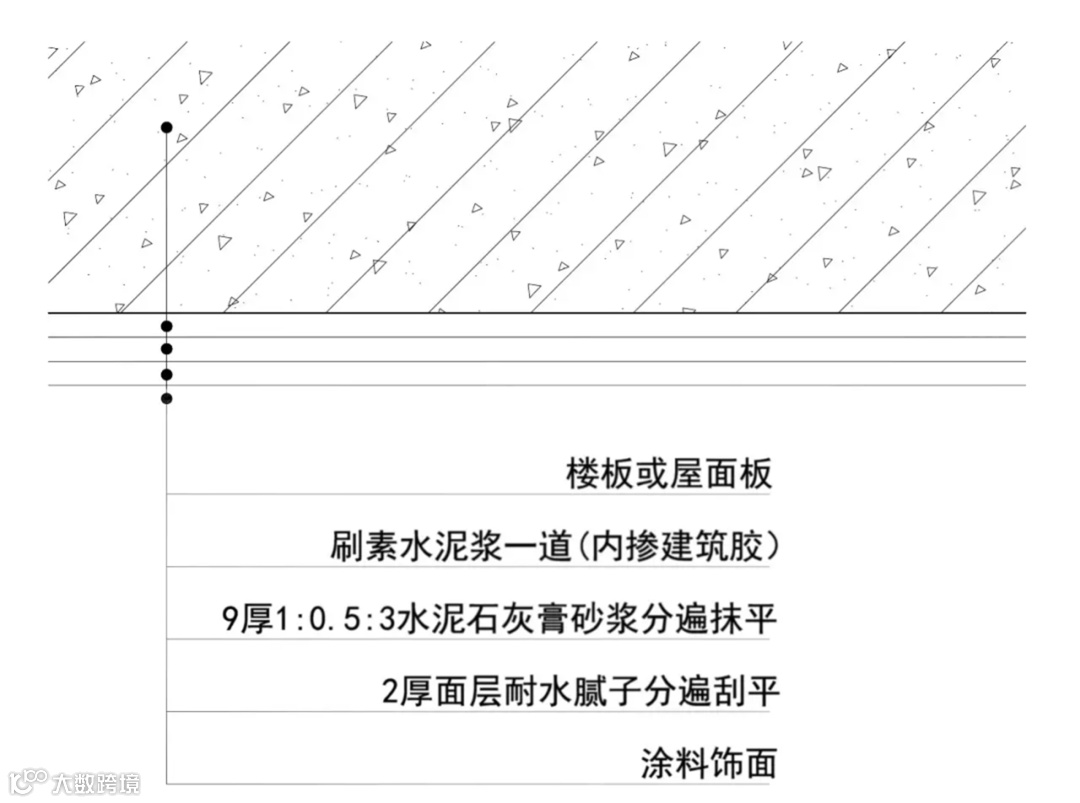

在原有结构层（天花板）上直接刷漆
由于涂料本身特性不需要任何连接方式

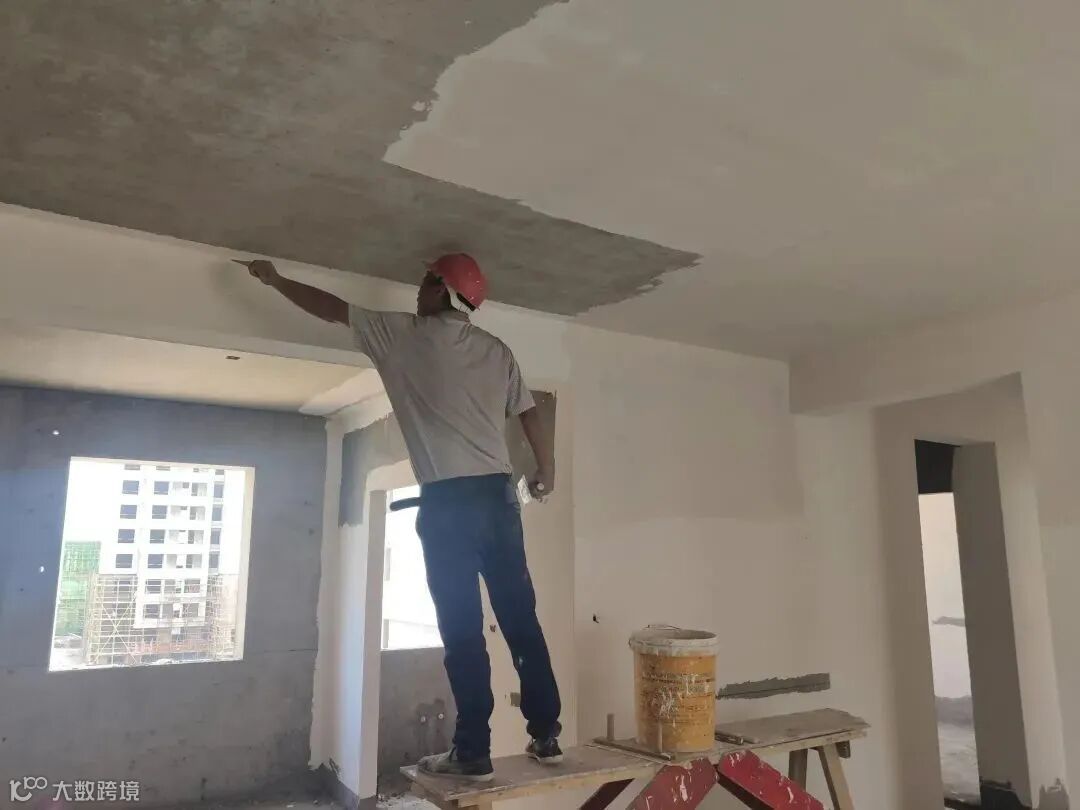

▲涂料面层天花板
如果面层再厚一点
单凭吊杆，面层会因受力不均产生形变和下垂
这时候需要一系列钢架作为面板的支撑
也就是龙骨
龙骨通常有几种类型
卡式吊顶龙骨、悬挂式吊顶龙骨
次龙骨、曲面吊顶龙骨

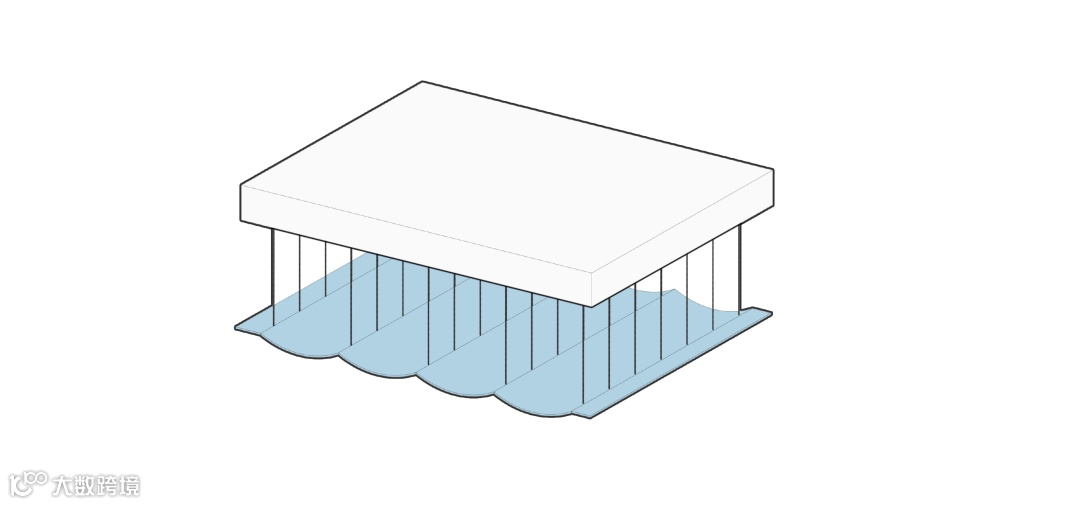

△无龙骨吊顶，面层产生形变

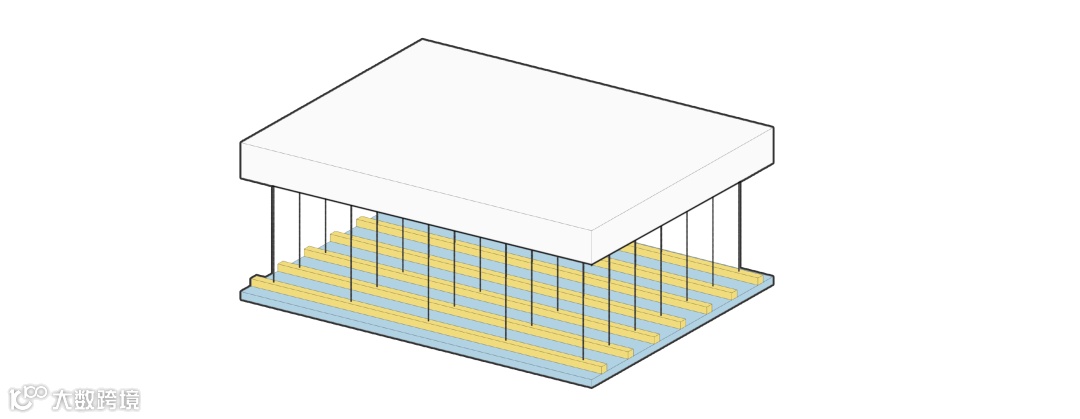

△有龙骨吊顶，面层平整
（1）卡式吊顶龙骨
这类龙骨比较适用于吊顶空间较小的情况
不需要吊杆
直接采用膨胀螺栓和龙骨即可

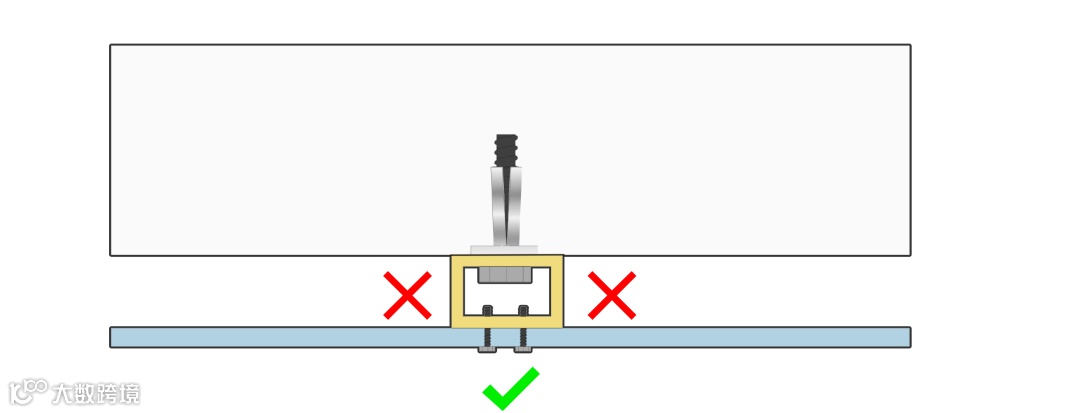

最直接的是用膨胀螺栓固定龙骨和结构层
再用螺丝从面层下方连接龙骨
但这种方式承重面只有下面称重方式也不稳固而龙骨两边的空间没有被利用上所以就需用卡扣的方式连接。

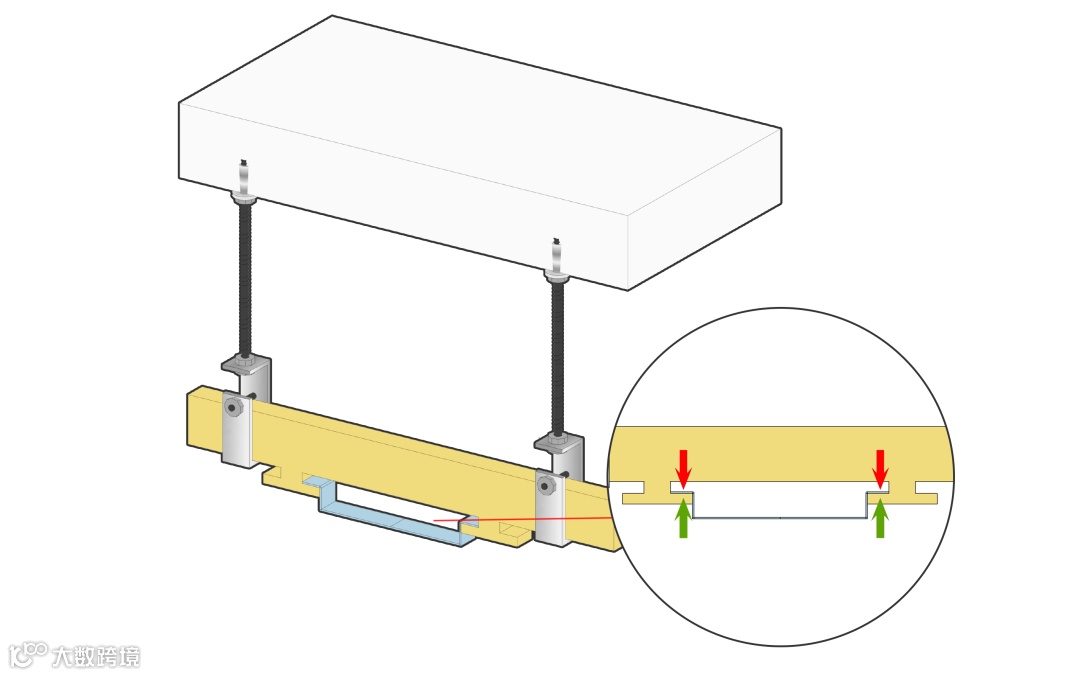

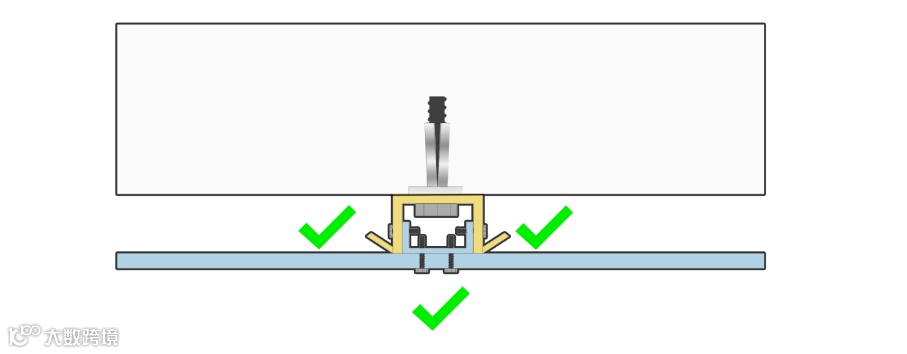

卡扣也可以采用“凹凸”的造型利用重力固定龙骨
（2）悬挂式吊顶龙骨
当吊顶空间比较大时
一般采用吊杆+轻钢龙骨+面层的方式
这基本上大部分吊顶的做法
龙骨与面层间固定
比较常用的面层吊顶主要分为两种
平面板饰面、挂板饰面
而安装方式主要以
卡槽式固定、螺栓固定做法为主

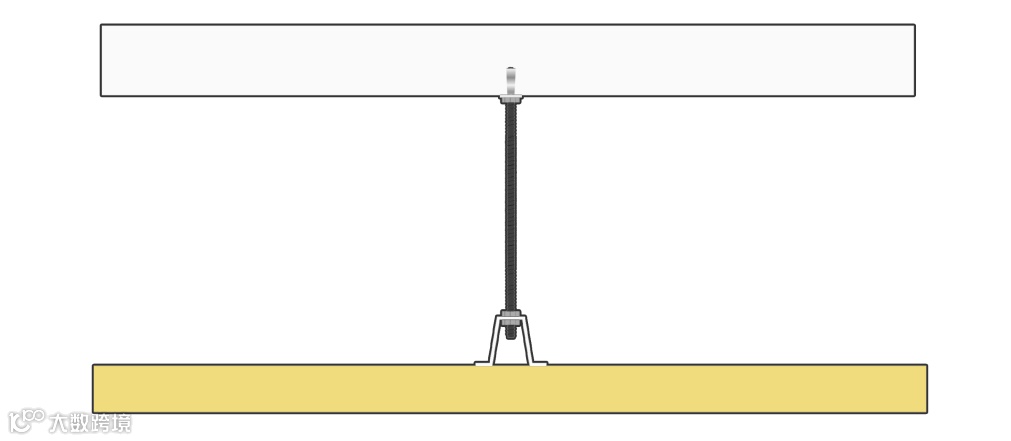

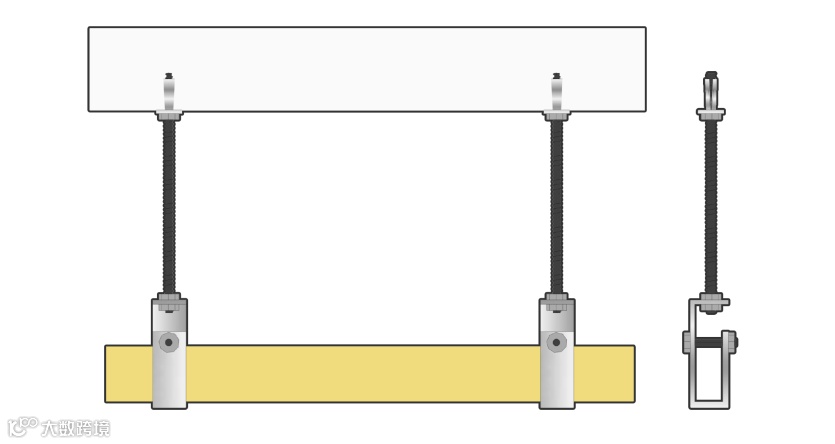

▲“螺栓式”固定

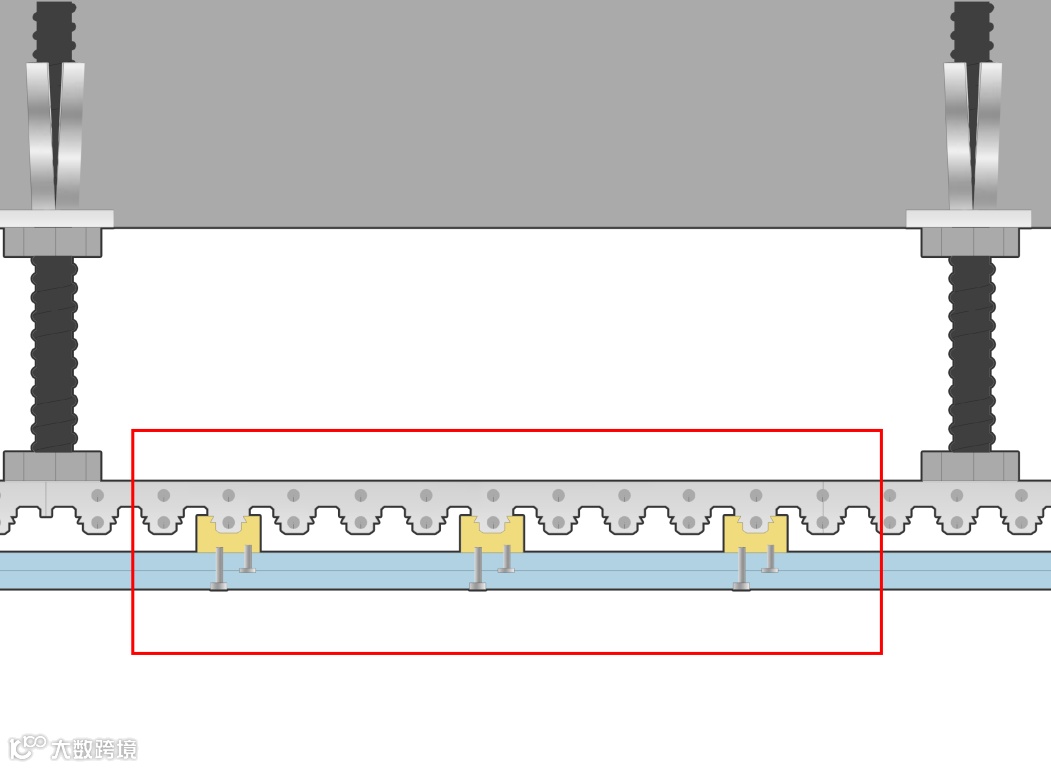

“卡槽式”固定主要依靠有序的排列组合
在龙骨上安装不同尺寸的“挂钩”去悬挂面层
既节省成本又不易发生小件生锈等问题
第二个好处是组合强度更大
不易发生龙骨变形等引起的吊顶起波浪现象

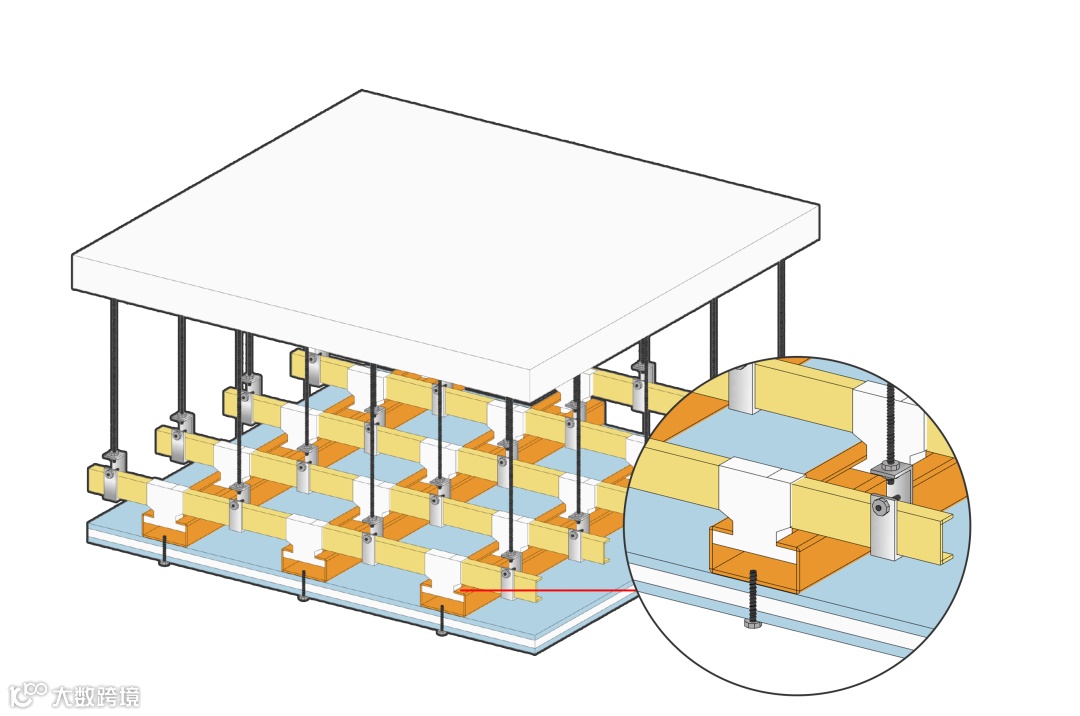

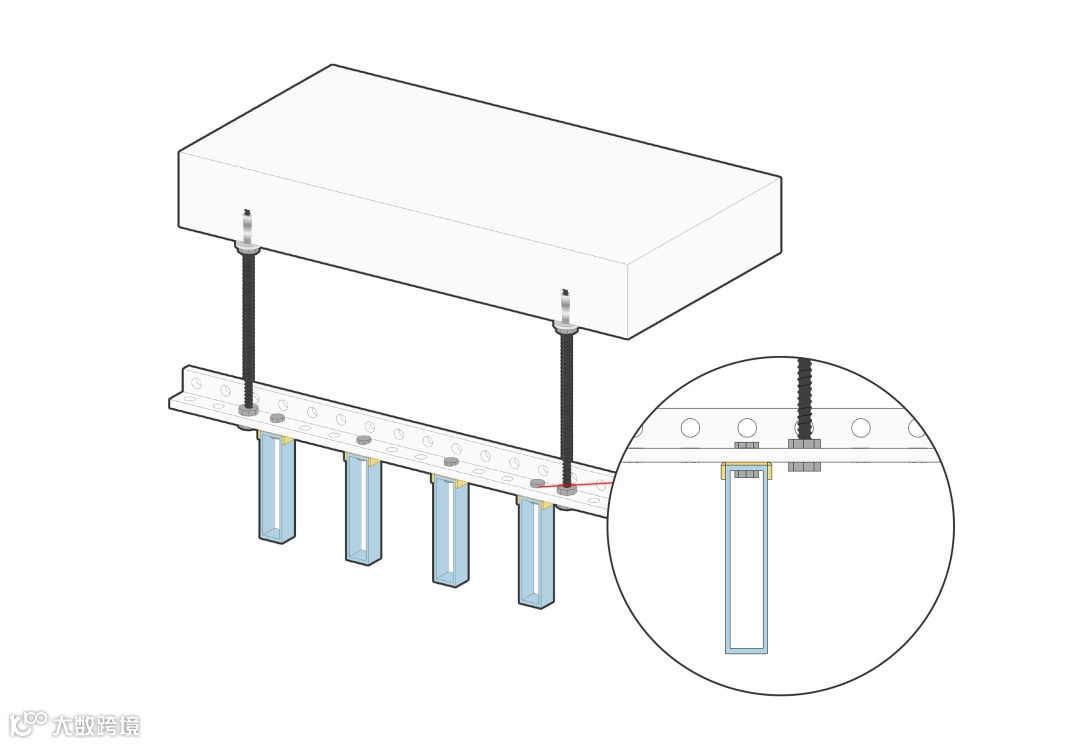

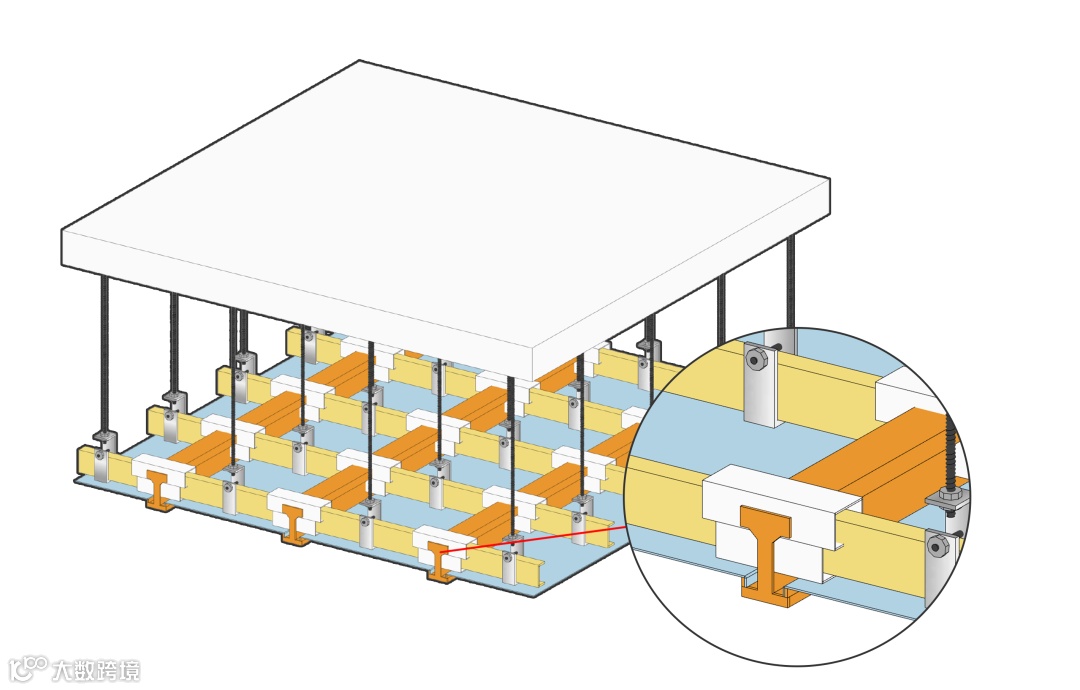

▲“卡槽式”固定
由此衍生出常见的组合形式：
（3）次龙骨
有时主龙骨不能承担面板部分的荷载
或者面层需要特殊的造型处理

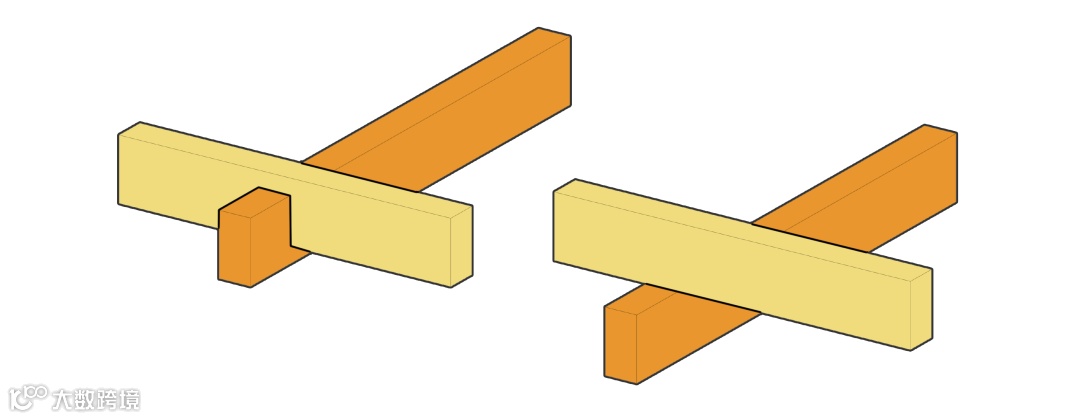

△相嵌（十字交叉）

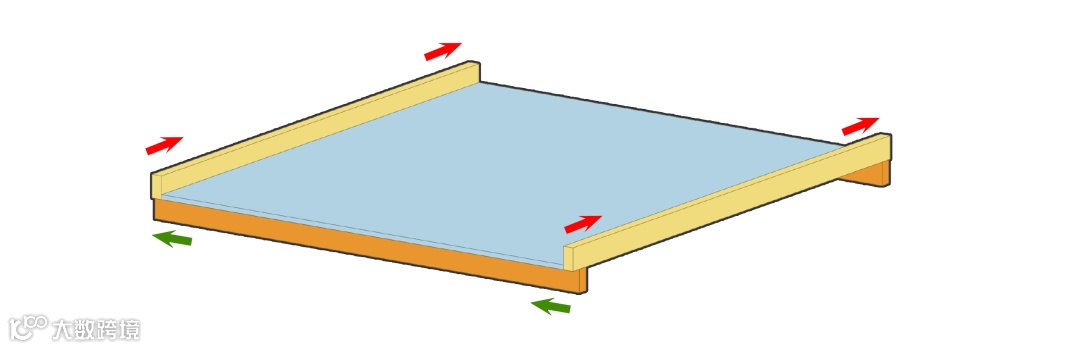

△叠加（卡扣式）
（4）曲面吊顶龙骨
曲面吊顶或异形吊顶的龙骨
往往根据不同曲面弧度与弧形来决定
▲雕塑前搭框架

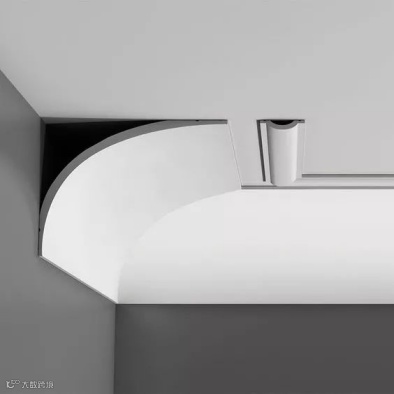

当曲面比较小时
可以直接靠抹灰来完成
用乳胶漆的黏度衔接曲面
但当曲面较大时
曲面会因重力下垂
这就需要龙骨进行支撑
通过木龙骨或者轻钢龙骨
弯曲搭建出弧面等造型

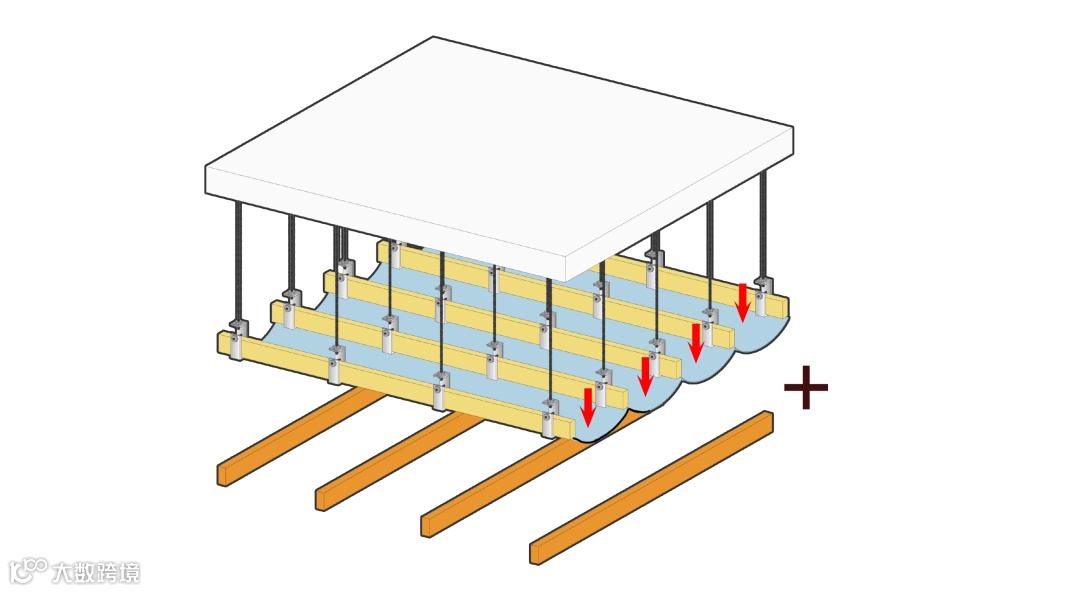

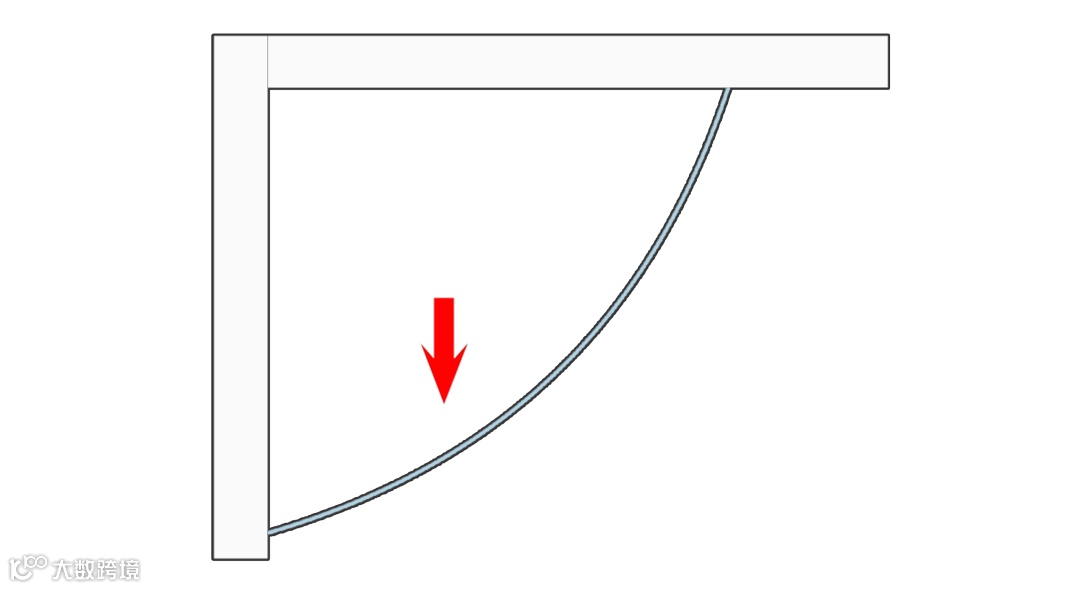

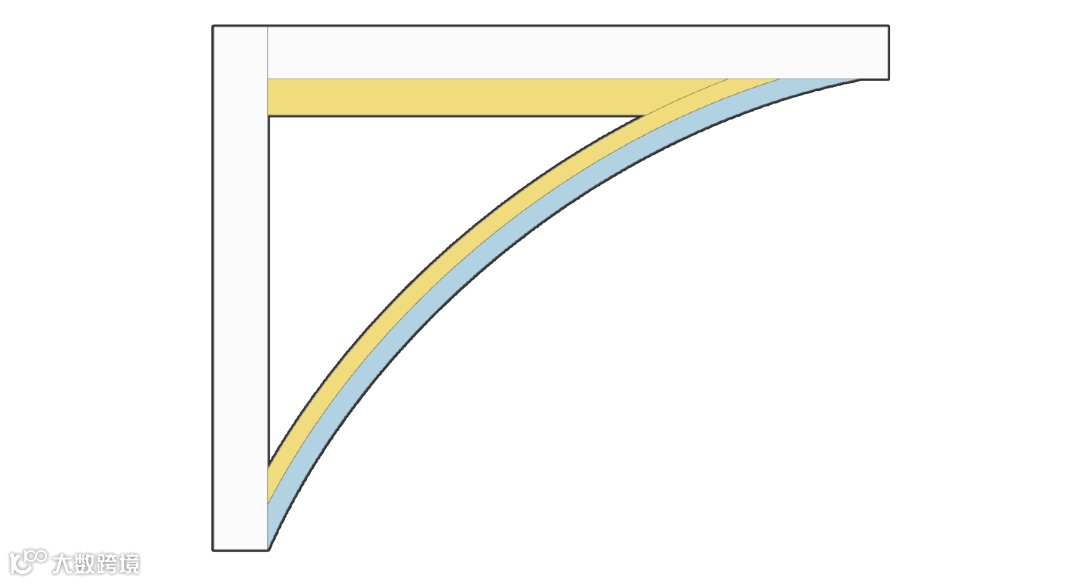

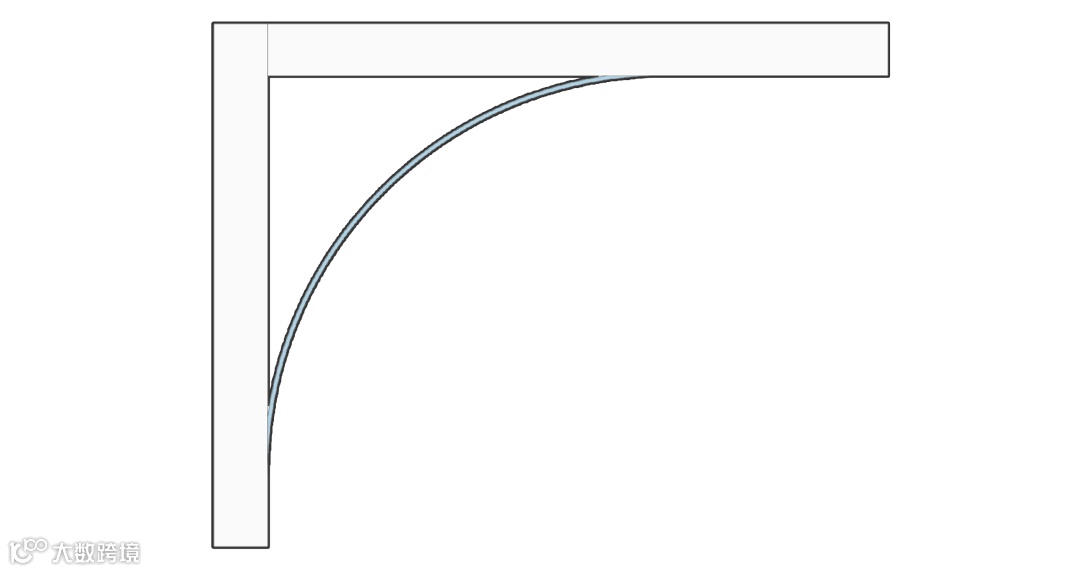

△曲面受力下垂
△增加龙骨定型

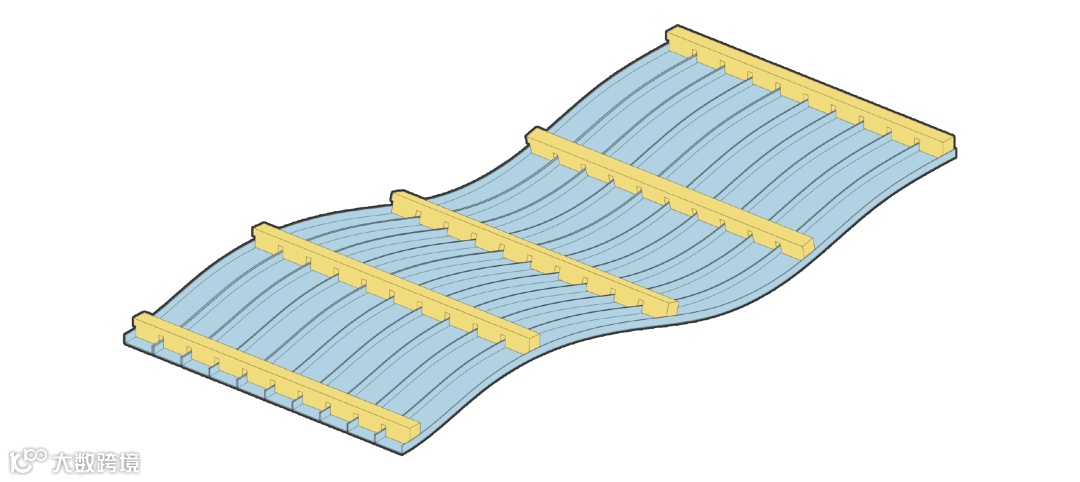

由此简单的曲面就通过龙骨搭建而成

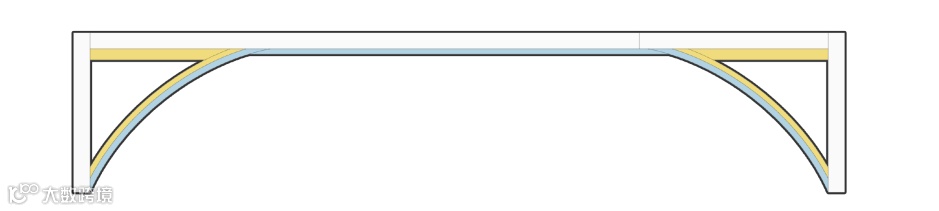

那两边有弧度的曲面同理可用龙骨搭建
穹顶就是把曲面和龙骨旋转360°

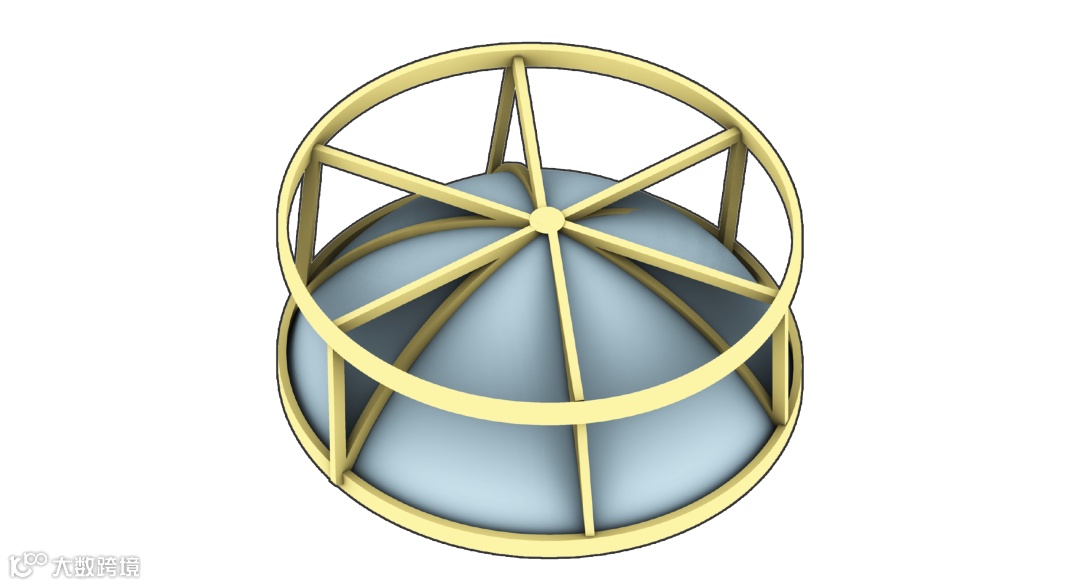

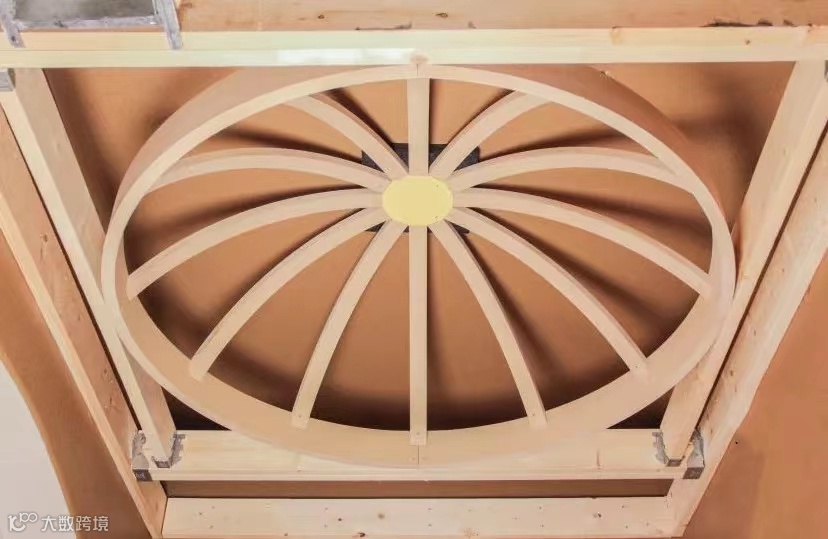

▲穹顶框架

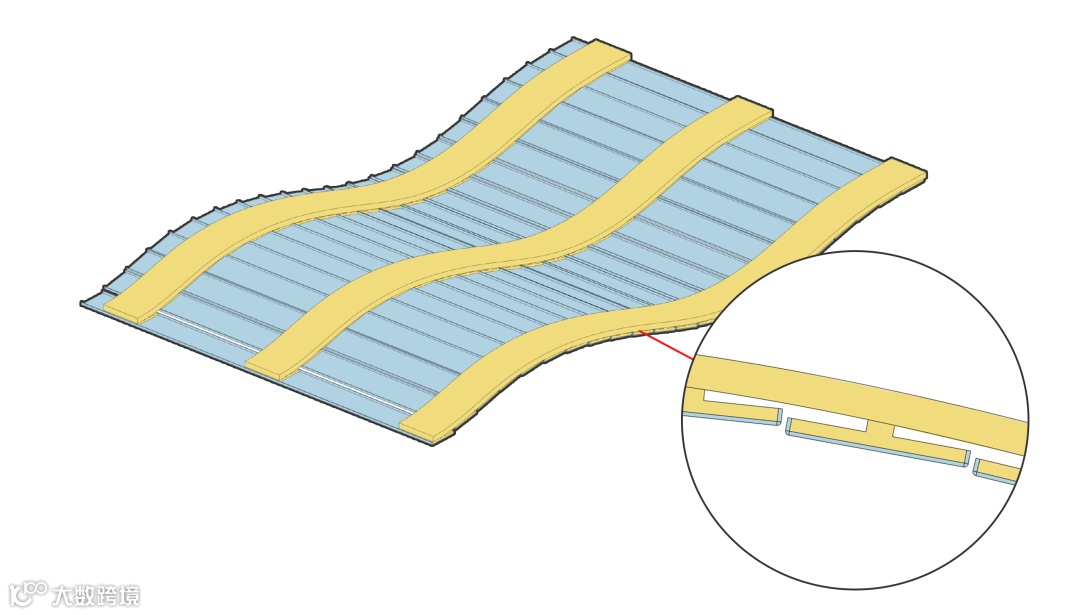

当曲面有多个弧度
那就只需要在曲面支撑点处设置龙骨即可
03.
案例效果

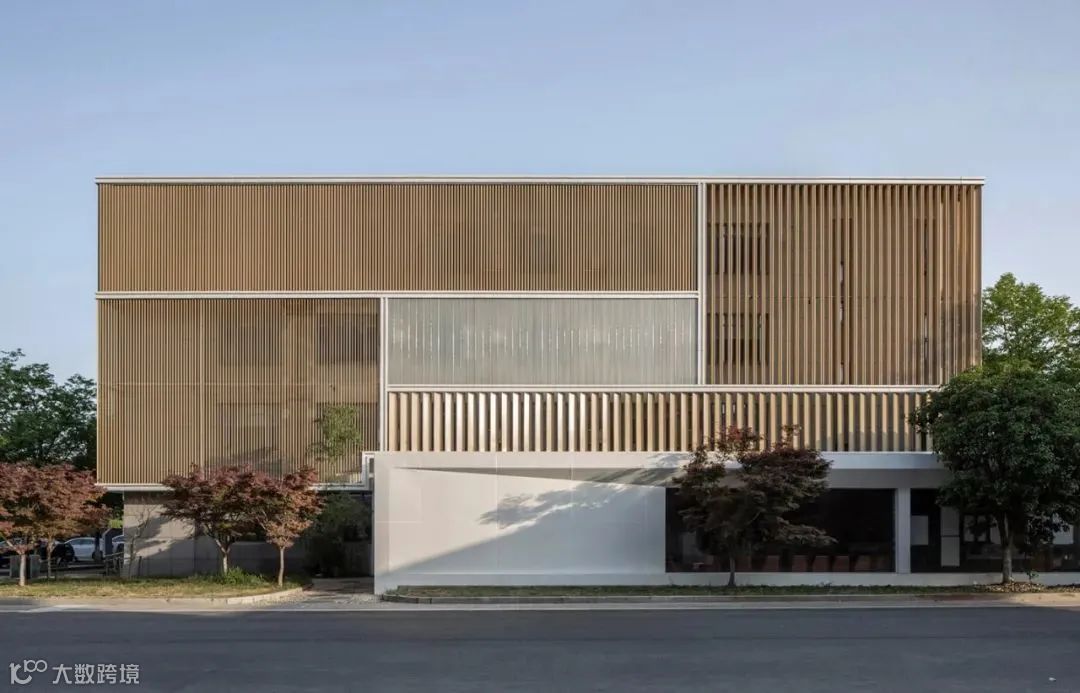

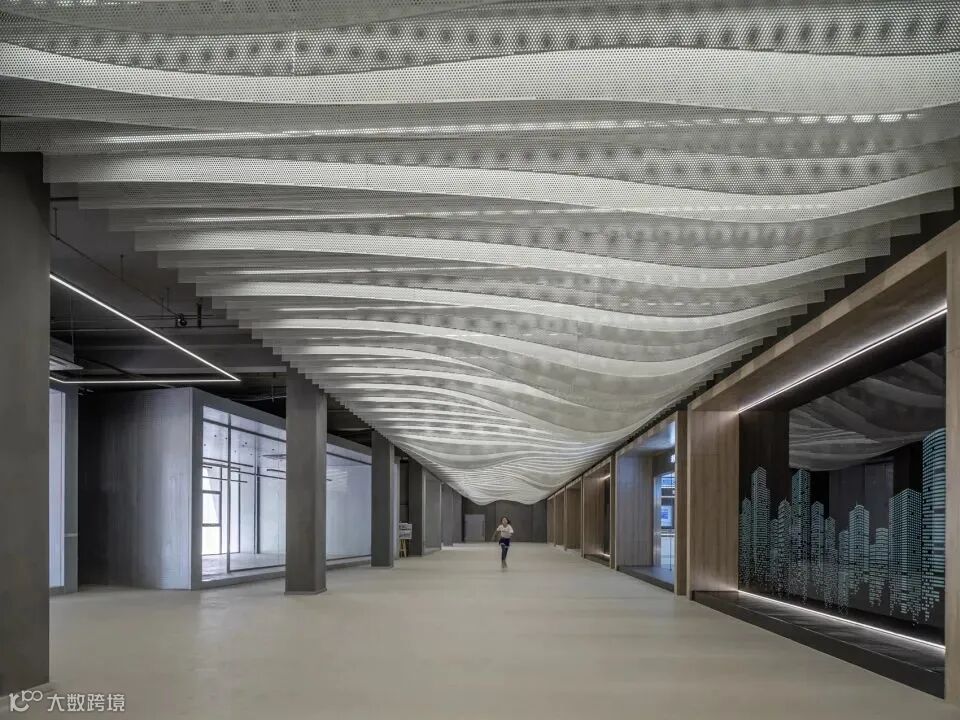

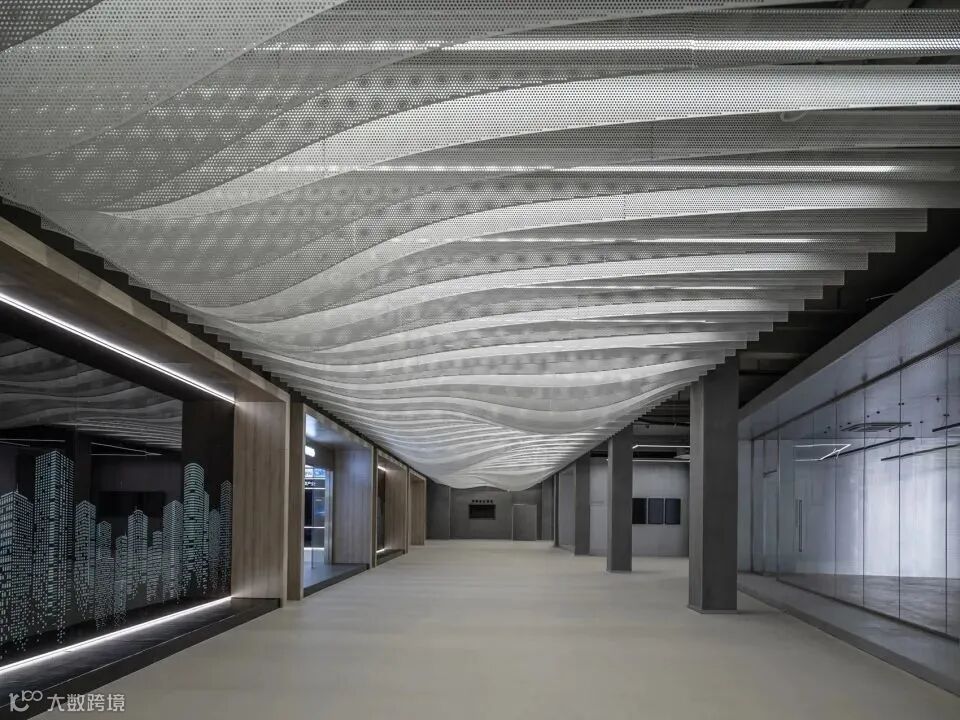

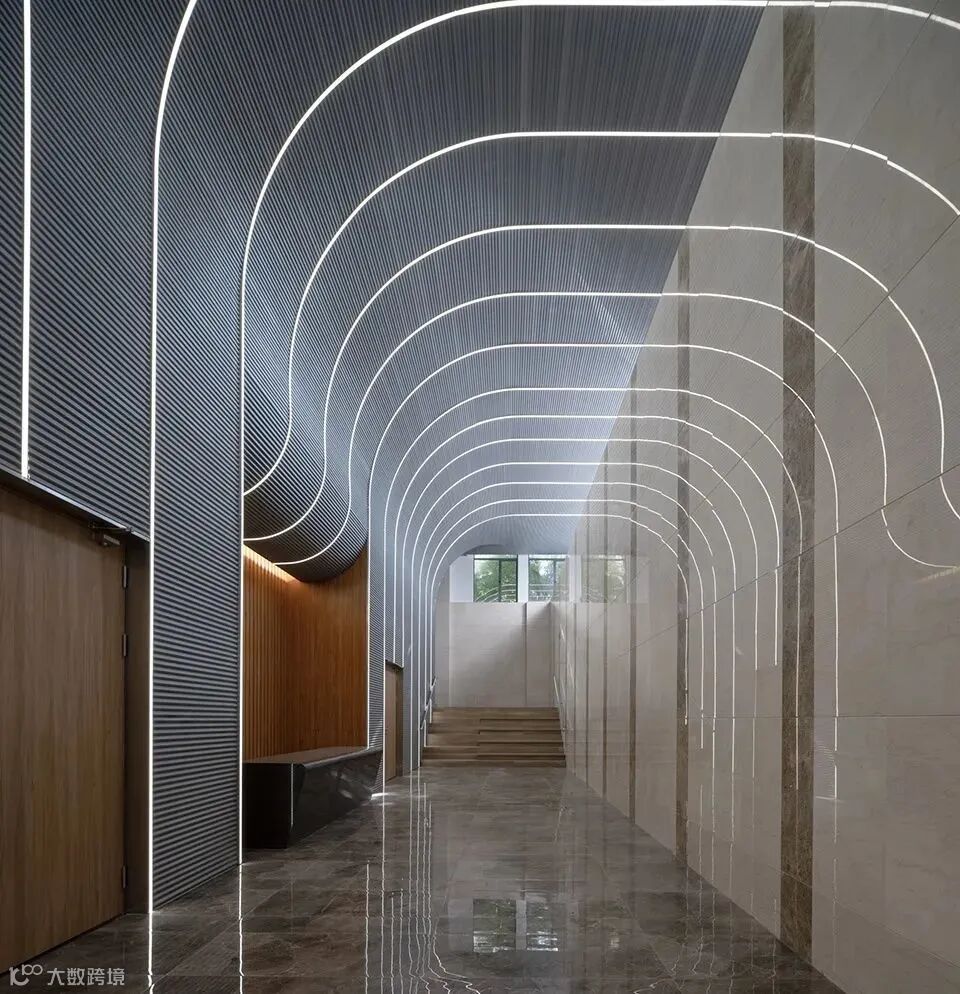

▽芯谷产业园改造
天花用穿孔铝板塑造出曲线
取自“云”的意象
层层叠叠的天花避免了
原始建筑室内层高过高、管线复杂的问题
室内提取层层叠叠的芯片纹路
转译成具有现代感流动感高科感LED灯光
曲面天花延伸到墙面的设计

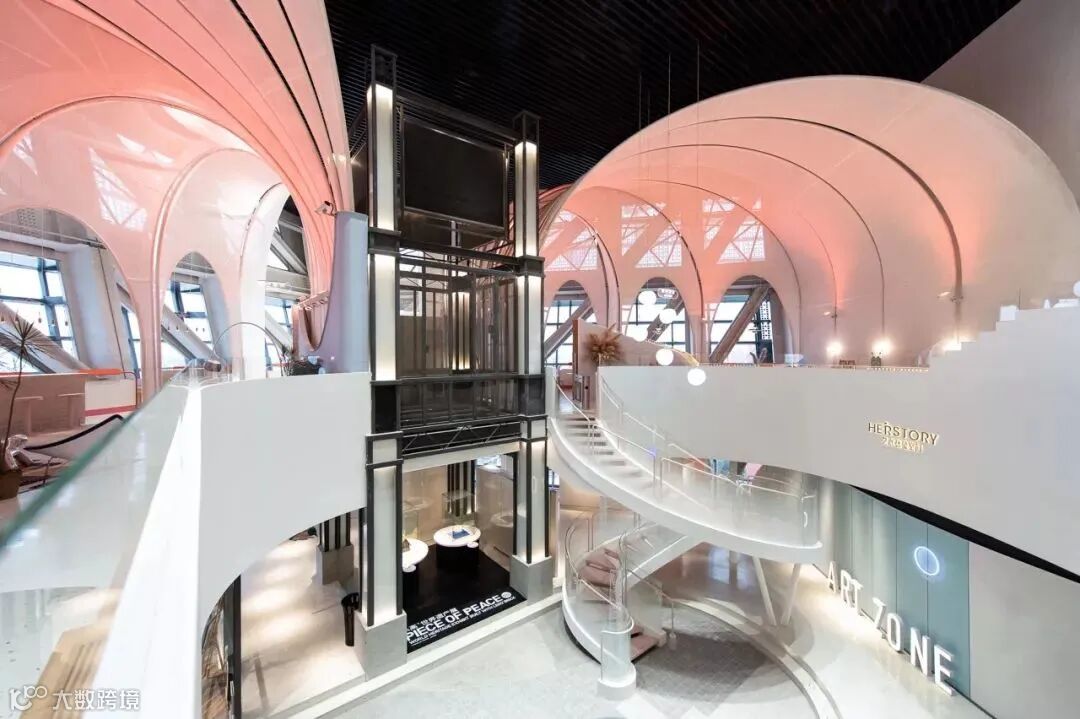

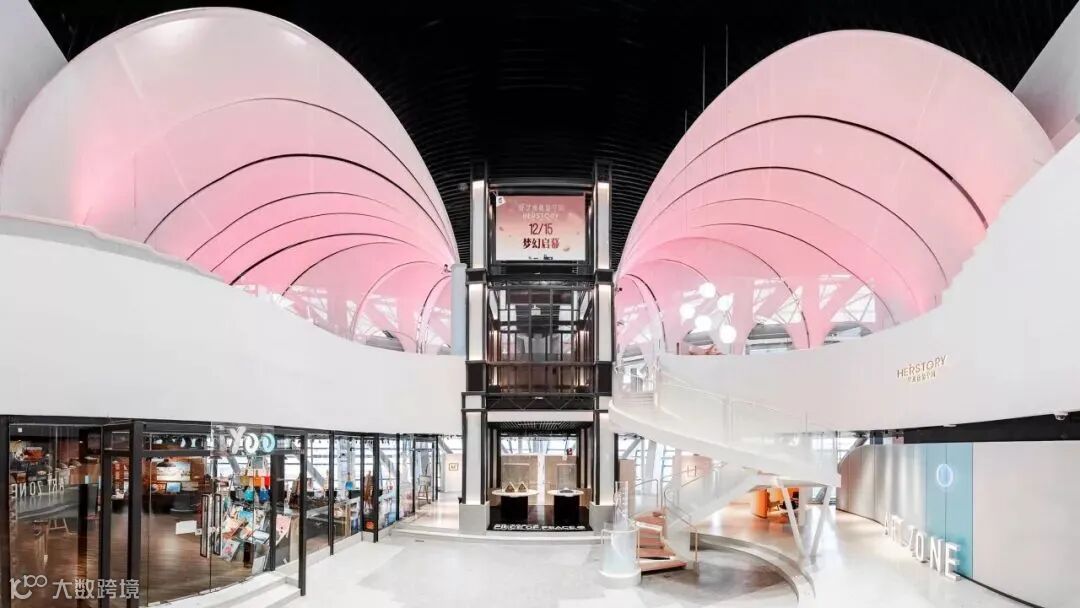

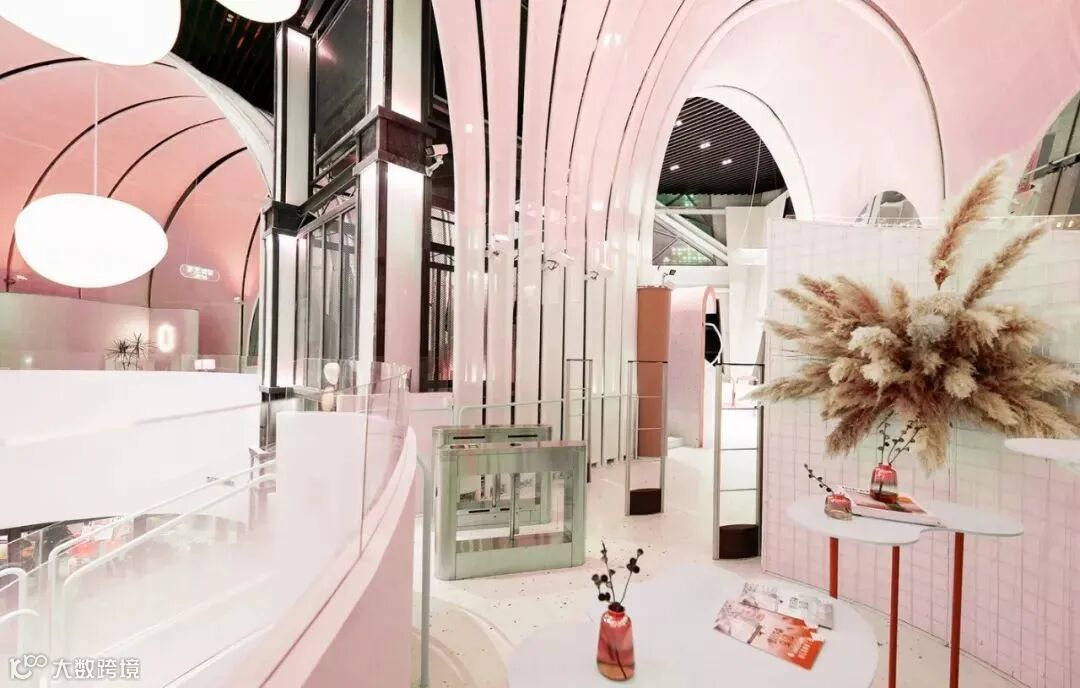

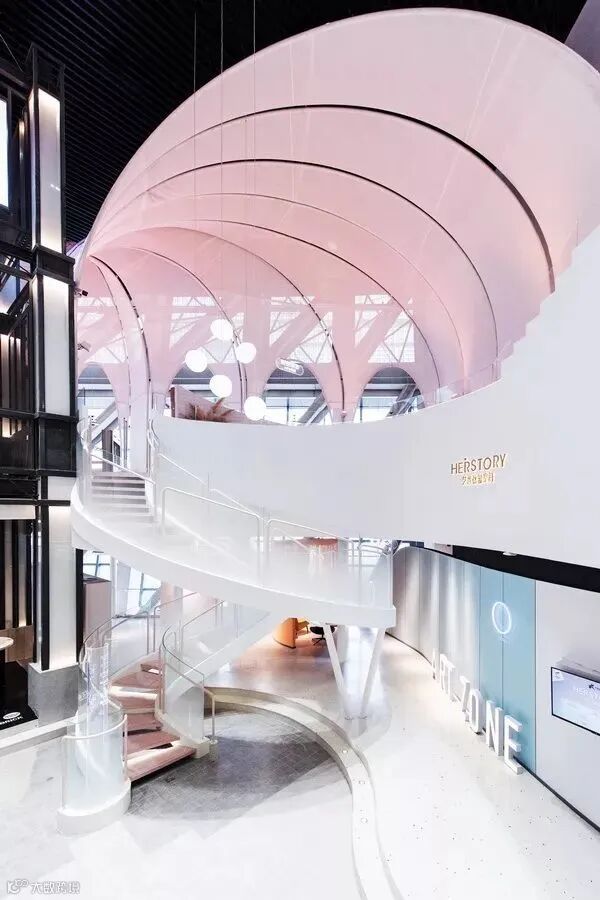

▽长风大悦城会员空间
设计以“女性”的“蝴蝶魅”为出发点
以软膜天花为设计手段
表现“柔软”的空间

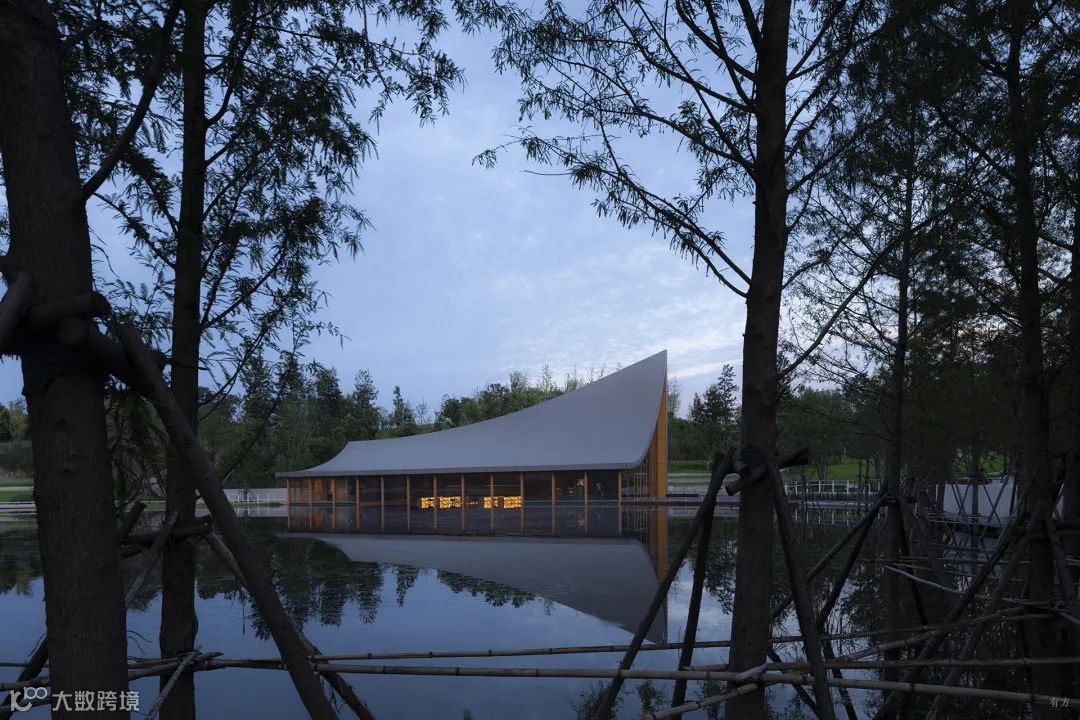

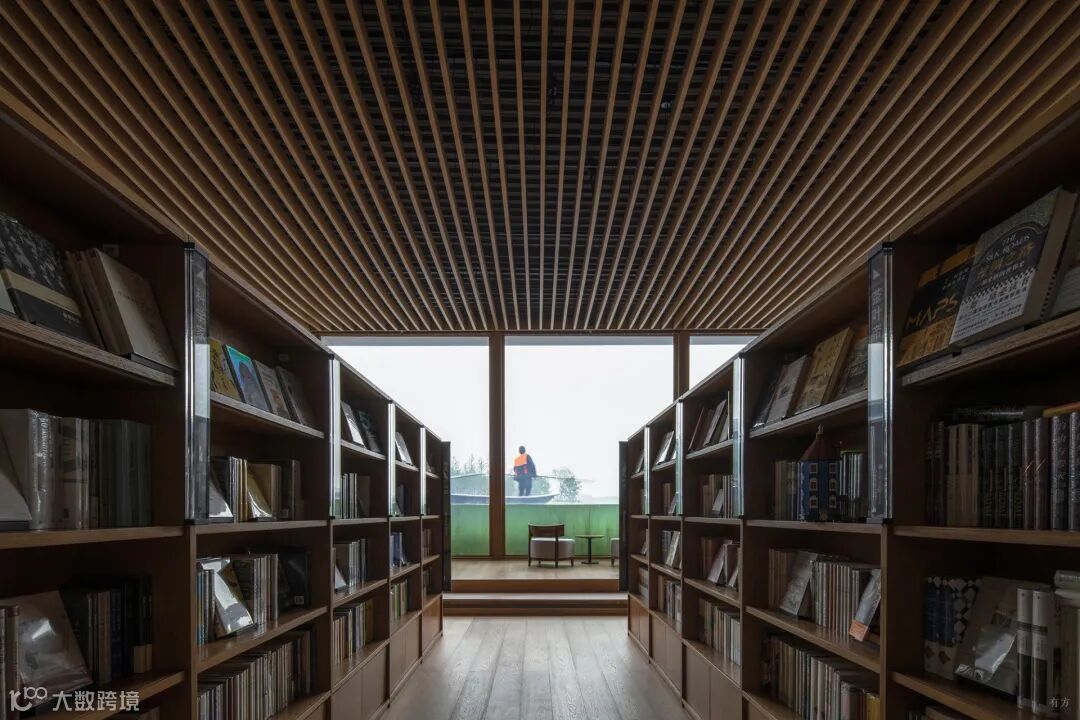

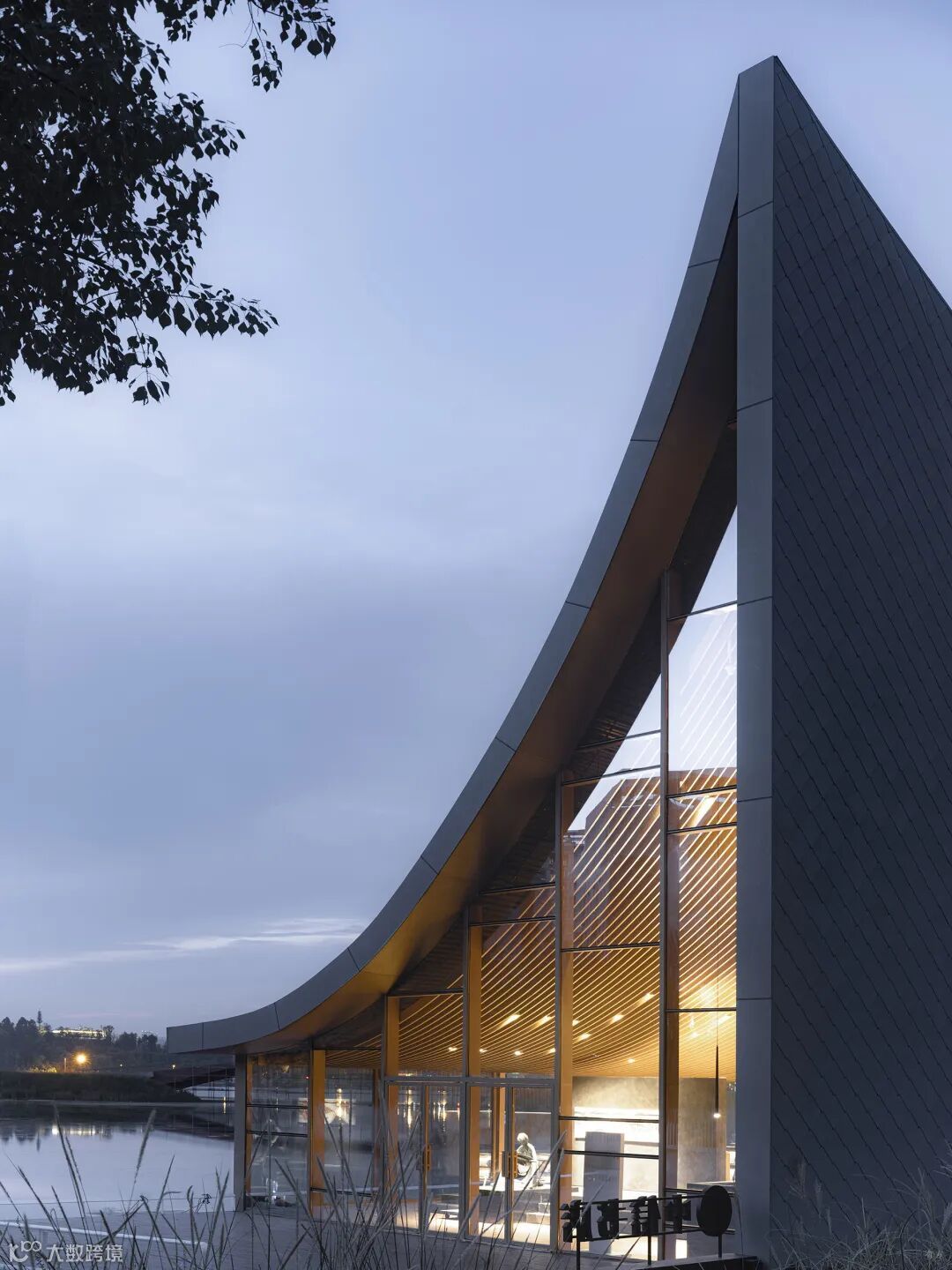

▽兴隆湖中信书店
建筑提取“一页书”的形象设计
室内整体效果以最简洁、纯粹的方式
回应深化这一设计理念
以双曲面格栅组成层叠天花
