生产中如何在线精确测量管道壁厚和直径

如何在生产时精确掌握PE管道的壁厚和直径

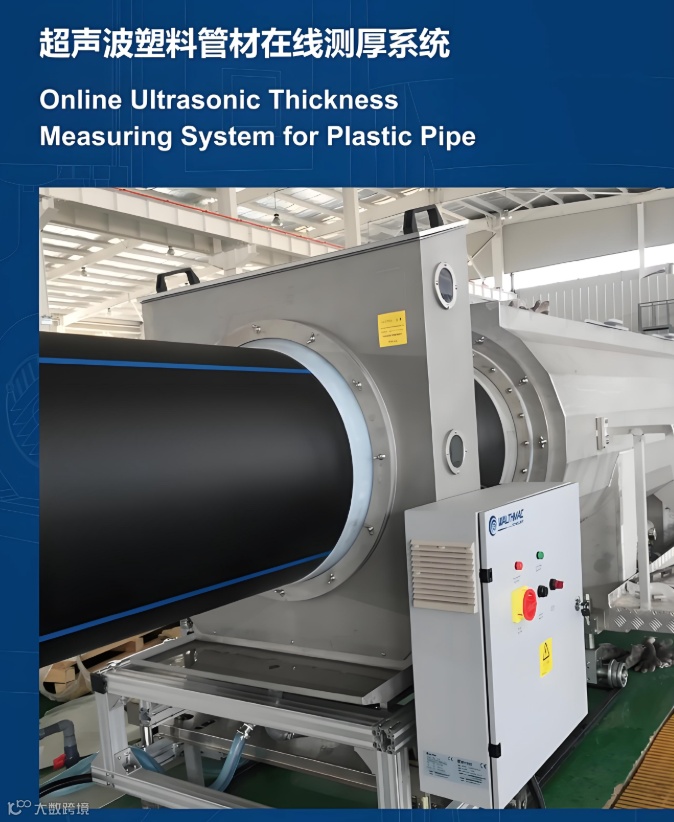

1. 在线超声波测厚系统

在线超声波测厚系统是当前最先进、最有效的测量方式之一。该系统通过高频超声波传感器对生产线上的管材进行非接触式在线测量，能够对数据进行高速采集和处理，并通过屏幕图像显示管材8个（或更多）方向的壁厚值，以及外径、偏心度、不圆度等数值，提供给操作者，以便对壁厚及偏心作实时的调整控制。通过这种系统，可以实现不间断测量与监控管材生产全过程的壁厚、外径、偏心度和不圆度等尺寸，从而降低或避免管材生产质量风险，提高产品质量。

2. 游标卡尺与千分尺的辅助测量

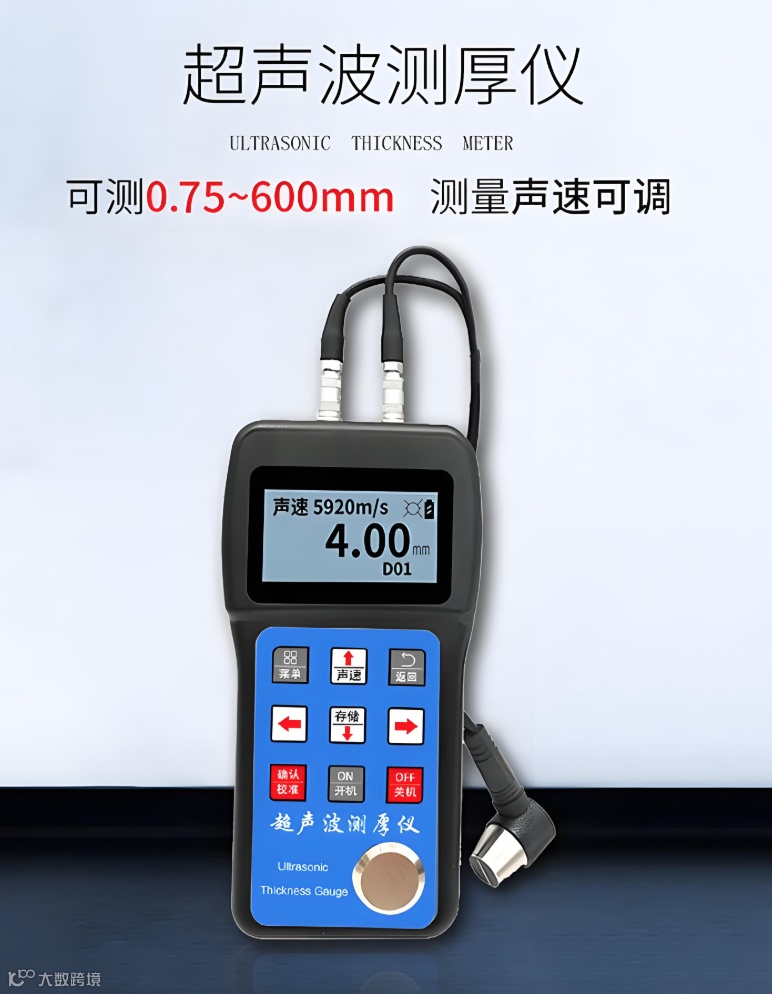

虽然在线超声波测厚系统已经能够提供非常精确的测量结果，但在实际操作中，游标卡尺和千分尺仍然是不可或缺的工具。它们可以用于对测量结果进行复核，尤其是在某些特殊情况下，如管道表面有特殊结构或涂层时，超声波测厚仪可能无法准确测量。此外，游标卡尺的测量精度通常为0.02 mm，适用于测量壁厚和直径，而千分尺则可以提供更高的精度，适用于对壁厚进行更精细的测量。

3. 毫米波技术的非接触式测量

对于大直径和厚壁塑料管的测量，毫米波技术提供了一种新的非接触式测量方法。该技术可以精确测量管材的内径、外径、椭圆度、壁厚和下垂，适用于直径从120 mm到2500 mm的各种塑料管。毫米波技术的优势在于其无需操作员进行校准，能够实时反馈测量数据，从而帮助操作员在生产过程中及时调整参数，确保产品质量。

4. 标准化测量方法

根据相关国家标准和行业标准，如GB/T 8806《塑料管材尺寸测量方法》和CJJ 63-2018《聚乙烯燃气管道工程技术标准》，测量壁厚和直径时应遵循一定的规范。例如，测量壁厚时，应将管材沿圆周进行四等份的均分，用精度不高于0.02 mm的量具测量壁厚，读取最小值，精确到0.1 mm。对于平均内径，应在同一处横断面测量四次，取算术平均值，结果保留一位小数。

5. 状态调节与复原

在测量前，应确保管材处于标准环境（23±2）℃下进行状态调节，以消除运输和储存过程中可能引起的变形。测量时，应借助工具将管材复原，以确保测量结果的准确性。

6. 实时监控与反馈机制

为了确保测量的及时性和准确性，应建立一个实时监控与反馈机制。通过在线测量系统，操作员可以实时查看测量数据，并根据需要调整生产参数。例如，如果发现壁厚波动较大，可以立即调整挤出机的转速、牵引速度或成型腔的尺寸，以确保产品质量。

7. 灵活调整生产规格

在某些情况下，生产过程中可能需要灵活调整管材的外径和壁厚尺寸。为此，可以采用可调定径套和成型腔等装置，通过液压装置和同步电机进行调整，实现一键式调整，确保生产过程的连续性和灵活性。

8. 质量控制与数据分析

在测量过程中，应记录所有测量数据，并进行分析，以识别潜在的质量问题。例如，通过分析壁厚的波动情况，可以判断是否存在设备故障或材料问题。同时，应定期校准测量设备，以确保测量结果的准确性。

最优方案总结

为了确保聚乙烯管道在生产过程中壁厚和直径的测量既及时又精确，可以采用以下最优方案：

在线超声波测厚系统：实现非接触式在线测量，提供实时数据反馈。

游标卡尺与千分尺的辅助测量：用于复核和特殊情况下测量。

毫米波技术：适用于大直径和厚壁管材的测量。

标准化测量方法：遵循GB/T 8806和CJJ 63-2018等标准。

状态调节与复原：确保测量环境的稳定性。

实时监控与反馈机制：及时调整生产参数。

灵活调整生产规格：适应不同生产需求。

质量控制与数据分析：确保测量数据的准确性和可靠性。

通过以上方案，可以有效提高聚乙烯管道生产过程中的测量精度和效率，确保产品质量符合标准要求。
