挤出机塑化不良的解决措施

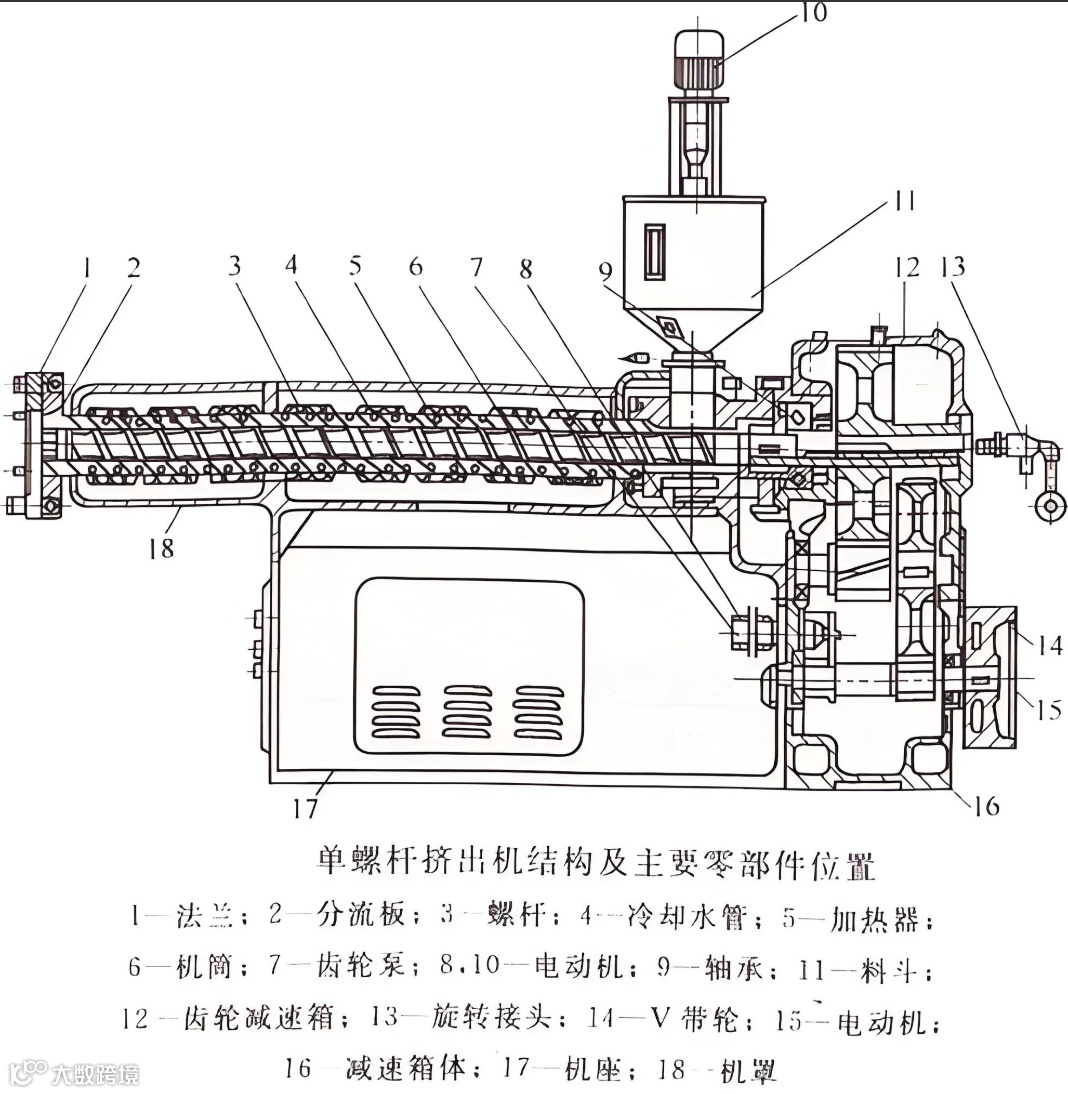

作为聚乙烯柔性复合管生产企业，在生产过程中，生产线的核心设备就是挤出机，当挤出机出现塑化不良时，将影响整个生产线的生产，到时不良品的出现，为解决这一现象，我们一般采取如下措施：
1. 优化温度控制
检查加热系统：确保各加热段（如机筒、机头）温度设置符合工艺要求，避免因局部温度过低导致塑化不完全。例如，聚乙烯挤出温度通常需达到150-220℃，其中均化段建议190-220℃。
校准温控仪表：若温度显示异常或波动大，需检查传感器和温控系统，防止因仪表失灵导致实际温度偏离设定值。
2. 调整螺杆与牵引速度
降低螺杆转速：过快的转速会缩短塑料在机筒内的停留时间，导致塑化不充分。适当降低转速可延长熔融和塑化时间。
匹配牵引速度：牵引速度需与螺杆转速协调，避免因牵引过快导致塑料层拉伸过度或冷却不均。
3. 改善材料质量
筛选原料：检查聚乙烯颗粒是否存在杂质、水分或难熔树脂颗粒。必要时更换质量稳定的原料，并确保储存环境干燥。
预处理材料：对吸湿性较强的聚乙烯，建议预先干燥以去除水分，防止塑化过程中产生气泡或裂纹。
4. 优化模具与压力控制
合理配模：选择较小的模套可增加出胶口压力，促进熔体密实性，减少表面缺陷（如蛤蟆皮、裂纹）。
调整模具压缩比：压缩比过低会导致物料塑化不均，适当提高压缩比可增强密实度和塑化效果。
5. 加强设备维护与操作规范
定期清洁螺杆和机筒：长期使用后，螺杆可能残留焦化物或未塑化颗粒，需停机清洗以避免污染和塑化不良。
启用螺杆冷却水：通过冷却水调节螺杆温度，减少剪切摩擦过热，同时增强塑化均匀性。
检查冷却系统：确保挤出后冷却水循环正常，避免因冷却不均导致塑料层收缩或变形。
6. 工艺参数验证与调整
延长塑化时间：对于超高分子量聚乙烯（如UHMWPE），需严格控制螺杆转速波动（≤1%）和温度波动（±1℃），因其熔体流动性差且对热敏感。
实验优化温度：根据聚乙烯种类（如LDPE、HDPE）调整温度，例如回收聚乙烯废料的最佳塑化温度约为190℃。
7. 处理异常情况
排查异物堵塞：若挤出量骤降或电流异常升高，需检查机筒内是否有金属杂质或未熔颗粒卡住螺杆。
解决焦烧问题：若出现塑料焦粒或刺激性气味，立即停机清理焦化物，并检查加热系统是否失控。
总结
塑化不良是多重因素综合作用的结果，需系统性排查温度、材料、设备和工艺参数。通过优化温度控制、调整速度匹配、加强原料管理及设备维护，可显著改善聚乙烯挤出塑化效果。
关注我们，了解更多知识
📞0517-87229188 17761847726
🌐 jslgzxsh@163.com
📩 service@xxx.com
生产地址：江苏省淮安市洪泽区东双沟镇仁东路1号
