SDR
SDR是管道工程领域中常用的标准尺寸比指标，其含义和特性可综合如下解释：
一、基本定义
SDR（Standard Dimension Ratio）即标准尺寸比，表示管道外径与壁厚的比值。
定义：SDR = 管道外径（D） / 壁厚（t）
示例：若管道外径为110mm，SDR11的壁厚为 t=D/SDR=110/11=10 mmt=D/SDR=110/11=10mm。
数值意义：SDR值越小，壁厚越大，承压能力越强，但材料成本更高；SDR值越大，壁薄轻便，适用于低压场景。
SDR11特指管道外径为壁厚的11倍。例如，外径为110mm的SDR11管道，其壁厚为10mm（110 ÷ 11）。
2. 结构特性与承压能力

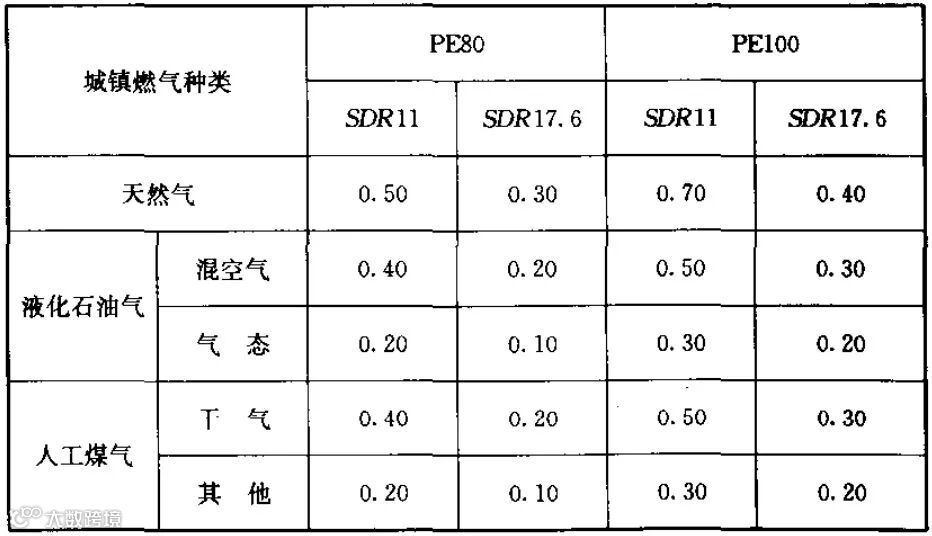

数值关系：SDR值越小，壁厚越大，承压能力越强。SDR11的承压能力高于SDR17、SDR21等更高SDR值的管道。例如，PE100材质的SDR11燃气管道最大工作压力可达0.70 MPa，而SDR17.6仅0.40 MPa。

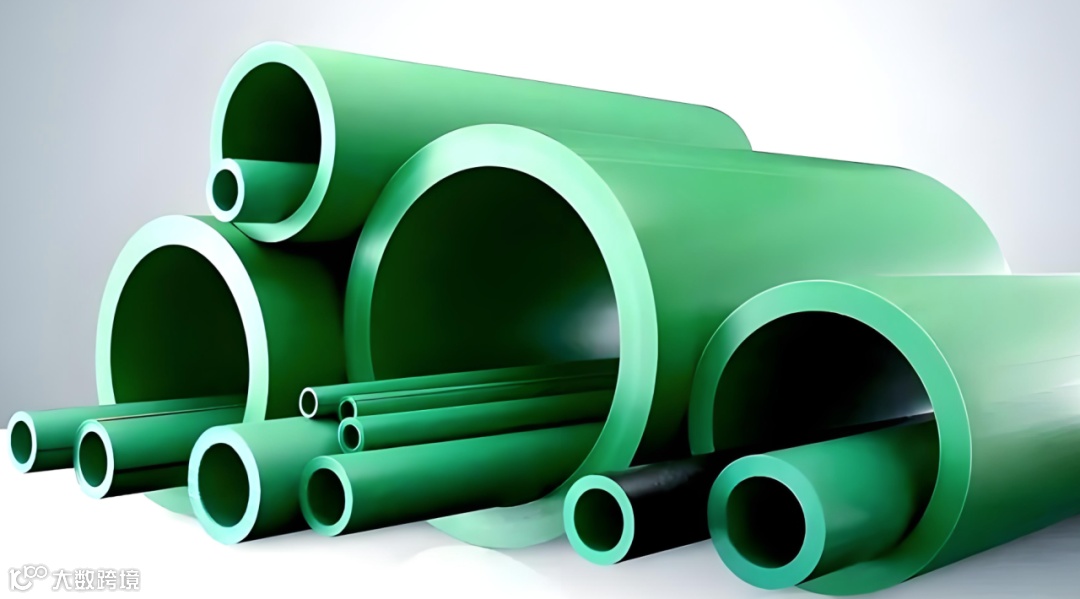

材料应用：常见于HDPE（高密度聚乙烯）、PVC等材料，因其耐腐蚀、抗冲击的特性，适用于燃气、给排水、地源热泵等场景。
3. 实际应用场景
燃气管道：根据国家标准，天然气在SDR11的PE100管道中允许工作压力为0.40-0.70 MPa，远高于SDR17.6的0.20-0.40 MPa。
给水与灌溉：用于市政供水、农田灌溉等低压液体输送，兼具轻便与耐用性。
地源热泵系统：作为地埋换热器管道，SDR11的HDPE管因其较高的机械强度被广泛采用。
四、性能优势
抗震性：实验表明，SDR11的PE管在循环载荷下表现出更高的设计安全系数（Sf=4.1），优于SDR17（Sf=2.7），说明其抗震性能更优。
耐化学性：PVC或HDPE材质使其耐酸碱、盐溶液腐蚀，适用于复杂土壤环境。
五、与其他SDR的对比

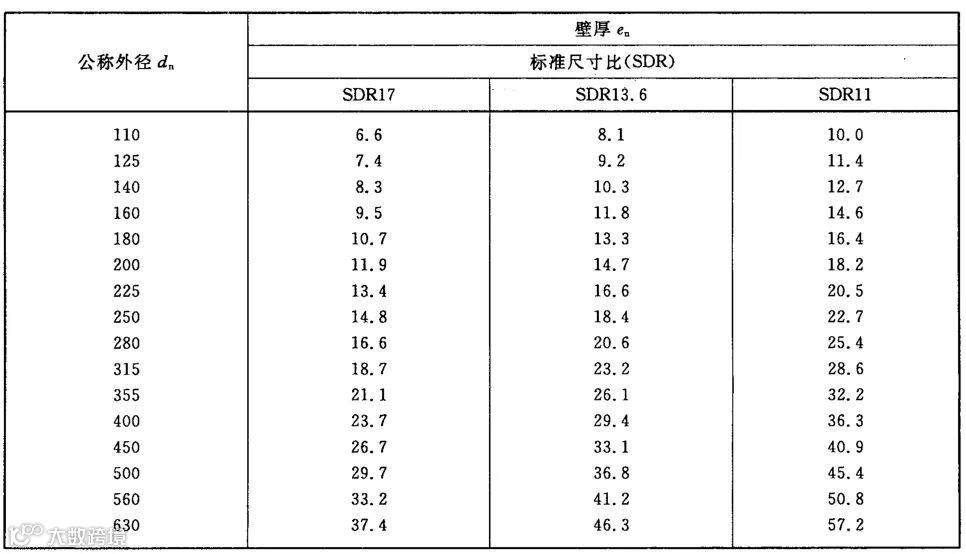

以SDR17为例：SDR11的壁厚更大（如DN110管，SDR11壁厚10mm vs. SDR17壁厚6.6mm），承压能力更强，但成本更高；SDR17则更轻便，适用于低压场景。
总结
SDR是管道设计的核心参数，通过外径与壁厚的标准化比例，平衡了承压能力、材料消耗和工程成本。实际应用中需结合材料特性、压力需求及环境条件综合选择，以实现安全性与经济性的最优解。
