关于聚乙烯原料的一些常识
辨别 RTP 管或 PE 管中是否掺入了回料（再生料）通常比辨别掺入了其他材料（如 PA6）要困难，因为回料在外观上可能与全新料几乎无差别。通常需要结合 物理检测 与 化学分析 两个维度。
重磅新规 ·

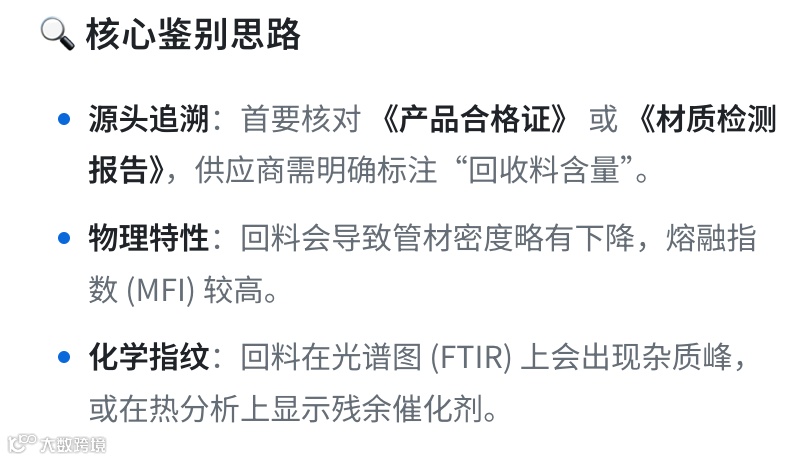

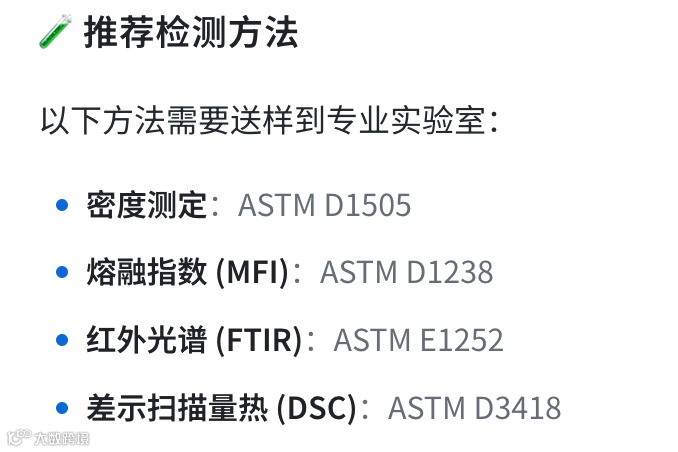

1. 核心检测技术详解
🏗️ 物理密度测试
原理：回料往往在回收过程中吸收了杂质或气孔，导致密度略低。
测试：利用阿基米德原理或密度仪测定。
判断：PE（HDPE）的理论密度约为 0.941-0.965 g/cm³。若测得密度明显偏低（如低于 0.930 g/cm³），可能掺入了回料。
🌡️ 熔融指数 (MFI)
原理：回料在降解或掺杂过程中，分子链变短，流动性增加。
测试：ASTM D1238。
判断：全新 HDPE 的 MFI 通常在 0.2-0.5 g/10min（取决于等级）。如果 MFI 显著升高（如 > 1.0 g/10min），极可能掺入了回料，因为回料的流动性更高。
🔬 红外光谱 (FTIR)
原理：分子振动产生特征峰。回料在回收过程中可能混入了少量的 PA6、PP 或其他聚合物。
测试：ASTM E1252。
判断：如果光谱图中出现了 PE 之外的特征峰（如 1635 cm⁻¹ 的苯环峰，或 3300 cm⁻¹ 的 N-H 峰），则表明存在混料。

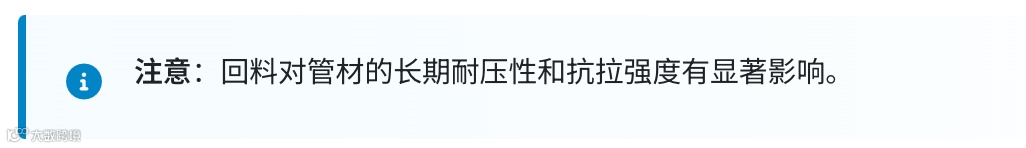

2. 深度性能分析
如果你怀疑管材是 高含量回料（如 50% 以上），或者需要评估其长期性能，可以参考以下指标：
📉 蠕变性能测试 (RPM)
适用：主要针对 波纹 HDPE 管（Corrugated HDPE Pipe）。
原理：回料的老化稳定性差，长期受压会加速蠕变失效。
参考：研究表明，掺入回料的管材在 80°C 下的失效时间会大幅缩短（如从 482 小时降至 200 小时以下）。
🔬 机械性能测试
适用：适用于 RTP 管（增强热塑性塑料管）和 PE 管。
指标：弯曲模量、断裂伸长率。
参考：全回收 PE 树脂的断裂伸长率可能仅为 21%（全新料通常 > 300%），弯曲模量也会发生变化。

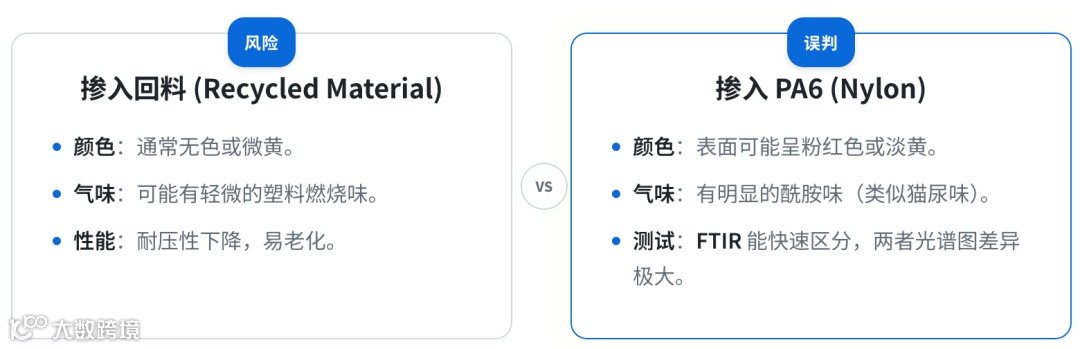

3. 常见混淆与排查

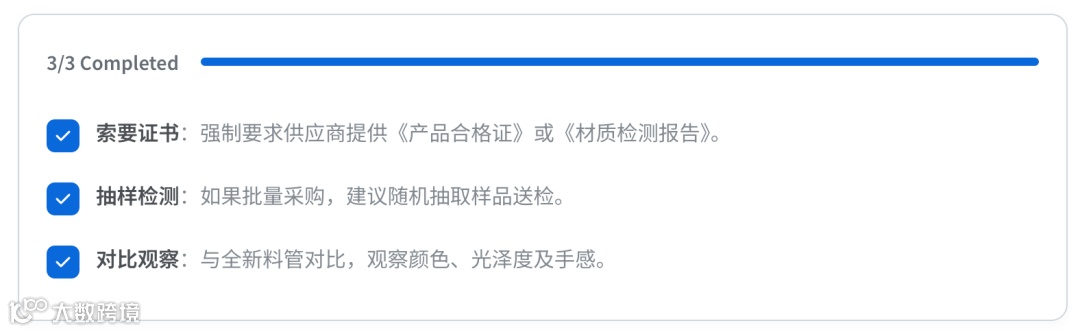

📞 联系电话：0517-87229188 / 17761847726
📍 公司地址：江苏省淮安市洪泽区东双沟镇仁东路1号
📧 邮箱：jslgzxsh@163.com
🌐 官网：http://www.lgzxkj.com/
欢迎关注我们的微信公众号，获取更多产品资讯与技术支持！
