JGD-SA采用改性环氧树脂为基础，并且添加优质增韧剂，为改善胶结韧性打下了基础。灌注型粘钢胶（湿式粘钢施工法）主要用于各种结构的包粘贴钢板加固补强。JGD-SA粘钢胶为双组份产品，常温固化，与钢板、木质、陶瓷、混凝土、石材的自粘和互粘中具有优良的拉伸抗剪强度和抗压、抗弯。适用于多种建筑结构加固。
产品特点
1.JGD-SA胶体密度较低，在单位施工中用量较少，综合成本较低；
2.JGD-SA胶体不含挥发性溶剂，流动性好；
3.JGD-SA粘接力强。胶体防水，不腐蚀，不污染环境；4.JGD-SA具有优良机械性能；

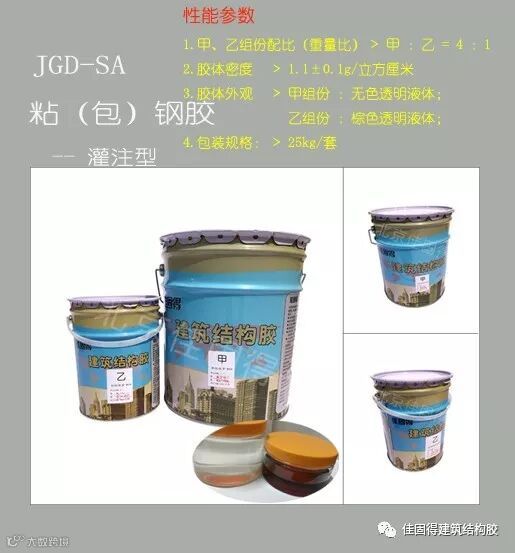

性能参数
甲、乙组份配比（重量比）﹥﹥ 甲 ：乙 = 4 ：1
胶体密度 ﹥﹥ 1.62±0.1g/立方厘米
胶体外观 ﹥﹥ 甲组份 ：无色透明液体；乙组份 ：棕色透明液体；
储存时间 ﹥﹥ 低温、干燥、避光条件下12个月；
（逾期检验合格仍可使 用）包装规格：﹥﹥ 25kg/套
（甲组份20kg 乙组份5kg）
技术指标
检验项目 |
性能指标 |
检验条件 |
胶 |
抗拉强度（Mpa） | ≥30 |
| 受拉弹性模量（Mpa） | ≥3500 | |
| 伸长率（%） | ≥1.3 | |
| 抗弯强度（Mpa） | ≥45 | |
| 抗压强度（Mpa） | ≥65 | |
粘 |
钢-钢拉伸抗剪强度标准值（Mpa） | ≥15 |
| 钢-钢不均匀扯离强度（Mpa） | ≥16 | |
| 钢-钢粘结抗拉强度（Mpa） | ≥33 | |
| 与混凝土的正拉粘结强度（Mpa） | ≥2.5，且混凝土内聚破坏 | |
不挥发物含量（固体含量）（%） |
≥99 | |
| 注：表内指标均为平均值 | ||

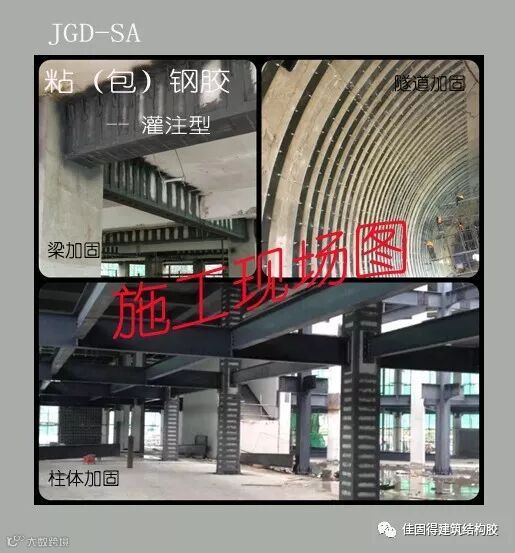

粘包钢施工操作流程
﹥﹥勘察施工现场。划线确定需要粘包钢的施工部位；
﹥﹥依据图纸加工钢材；
﹥﹥清除结构表面装饰层，用角磨机打磨（柱角应打磨成不小于2mm半径圆弧）、用压缩空气除尘、并用丙酮擦洗；钢材去油、除锈、打磨；
﹥﹥将钢材组装在结构表面，并焊接（预留缝隙不易小于2mm）。用JGD-SC灌注封边胶，将钢材边缘封堵。
封堵同时埋入注胶管（埋管采用之子行进。至下而上顺序）；
﹥﹥封堵后待固化（25℃时24min）通气侧漏，预防漏胶。准备注胶；
﹥﹥将甲、乙组份按照重量比，4:1称重在干净的容器中用搅拌器混合均匀（颜色均匀），配胶量以注胶机容器2/3容量为宜；
﹥﹥将混匀的胶液装入压力注胶机内，空压机通电，通过注胶机软管套入预留注胶管注入胶液；
﹥﹥注胶从最低端开始，注意要边注胶边用锤子轻轻敲击钢材表面，为导出气泡防止发生空鼓。
﹥﹥待上一级钢材边预留注胶管流出胶液，立即停止注胶。用火烧丝把第一级注胶管对折后拧紧。
把注胶机软管套入刚刚流出胶液的注胶管，开始再次注胶，以此类推；
﹥﹥在室温条件下养护不少于24小时后，进行防腐处理（涂刷防锈漆或防火涂料）
施工中注意事项
1.施工现场结构部位应保持干燥；
2.现场施工人员采取必要的安全防护（安全帽、口罩、护目镜、工作服、手套等）；
3.用胶前不要把两组份胶混合在一起，防止胶粘剂发生交联反应，造成不必要的损失；
4.施工中若不慎溅落皮肤上，应先用医用酒精擦洗干净后立即就医；（施工前应准备医用酒精和棉纱）
5.胶粘剂进场后应有专人管理；
6.低温施工时胶液流动性差，胶液甲组份可适当予以加温。
运输储存
储存: 本产品应放置在阴凉、干燥、通风的库房。储存期为12个月逾期经各项物理力学性能检测达到标准，可继续使用。
运输: 本产品属于无毒、非危险品，按一般非危险品运输。
