JGD-AD采用改性环氧树脂为基础，并且添加纳米无机材料，为增强胶结强度打下了基础。JGD-AD主要用于各种结构的增加荷载为目的增加种植钢筋。JGD-AD植筋胶为双组份产品，常温固化，与钢板、木质、陶瓷、混凝土、石材的自粘和互粘中具有优良的拉伸抗剪强度和抗压、抗弯。
适用于多种建筑结构加固。JGD-AD大包装植筋胶为双组份铁桶包装，使用腻铲将主剂与改性固化剂充分混合,至固化达到设计强度。
应用范围：
1. 改造工程：用于与旧混凝土连接处钢筋种植埋设、楼板连接、基础加固、增建工程、梁柱、道路桥梁增大加宽工程。
2. 新建工程：避免钢混框架结构中因预埋位置不准造成施工困难和施工质量问题；填充构造柱纵筋埋设工程；
后浇过梁、栏板、压顶、女儿墙等钢筋与混凝土连接工程；混凝土结构洞口封堵、恢复工程；
3. 其次：钢结构螺杆埋设、预制桩补筋、设备基础固定、幕墙、石材干挂支架固定等。
4. 适用于非结构加固植筋工程（如：二次结构植筋）或替代化学锚栓药剂；
产品优点： |
| 1. 水平植筋、仰面植筋不流淌； 2. 定位迅速准确简便，承载快，锚固强度高。缩短工期； 3. 形同预埋。后置钢筋具有优越的荷载位移特性； 4. 抗疲劳、抗湿热老化、耐酸碱 |
5. 计量准确，避免因称量不准确带来的质量事故； 6. 耐热性强，可耐短时间焊接高温； 7. 安全，无毒，绿色环保施工安全可靠； 8. 适合于间距小，小边距的结构面； |

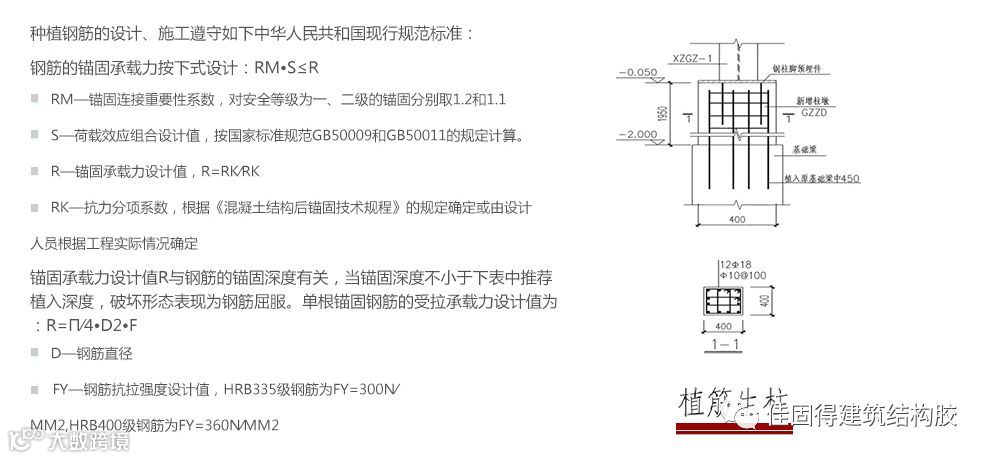

安全概念与设计理念： |
 |
性能参数
1. 甲、乙组份配比（重量比）﹥﹥ 甲 ：乙 = 4 ：1
2. 胶体密度 ﹥﹥ 1.5±0.1g/立方厘米
3. 胶体外观 ﹥﹥ 甲组份 ：灰白色膏状；乙组份 ：灰黑色膏状；
4. 包装规格：﹥﹥ 25kg/套
（甲组份20kg 乙组份5kg）
5. 可操作时间
环境温度（℃） |
-5 |
0 |
10 |
20 |
≥30 |
操作时间（min） |
90 |
80 |
60 |
45 |
30 |
技术指标
检验项目 |
性能指标 |
检验条件 |
||
胶 |
劈裂抗拉强度（Mpa） | ≥8.5 | ||
| 抗弯强度（Mpa） | ≥50 | |||
| 抗压强度（Mpa） | ≥60 | |||
粘 |
钢-钢拉伸抗剪强度标准值（Mpa） | ≥10（标准值） | ||
| 钢-钢T冲击剥离强度（Mpa） | ≤25 | |||
| 钢-钢（钢套筒法）拉伸抗剪强度标准值（Mpa） | ≥16 | |||
| 约束拉拔条件下带肋钢筋（或全螺杆）与混凝土的粘结强度（Mpa） | C30 Φ25 L=150mm | ≥11 | ||
| C60Φ25 L=125mm | ≥17 | |||
不挥发物含量（固体含量）（%） |
≥99 | |||
热变形温度（℃） |
使用0.45Mpa弯曲应力的B法 |
≥65 | ||
| 注：表内指标，除标有标准值外，均为平均值。 | ||||
植筋施工操作流程 |
﹥﹥ 勘察施工现场。按设计要求标定需要植筋钻孔的施工部位； ﹥﹥ 依据图纸加工钢筋 ﹥﹥用角磨机打磨，清除钢筋表面油脂、锈渍并用丙酮擦洗； ﹥﹥ 按设计要求用电锤钻孔至设计深度。（如果遇到钢筋应避开再重新钻孔。先钻的孔用胶予以修复）； ﹥﹥ 钻完孔用空压机气管吹出孔内粉尘，用毛刷清刷钻孔后再用空压气清孔，直到无粉尘； ﹥﹥ 打开植筋胶桶封盖，用腻铲分别从胶桶中按重量比例取出，在混合容器中混合均匀； ﹥﹥ 将欲种植钢筋沾裹混合均匀的胶，旋转插入孔内，再重复一次（易于排除空气）； ﹥﹥ 固定后，在室温条件下养护不少于24小时后，进行下道工序；
施工中注意事项1. 施工现场施工部位应保持干燥（如采用水钻成孔，待孔内完全干燥后方可植筋）； |
运输储存储存：本产品应放置在阴凉、干燥、通风的库房。储存期为12个月逾期经各项物理力学性能检测达到标准，可继续使用。 运输：本产品属于无毒、非危险品，按一般非危险品运输。 |
