JGD-SA采用改性环氧树脂为基础，并且添加纳米无机材料，为增强胶结强度打下了基础。JGD-SA为涂布型粘钢胶（干式施工法），主要用于各种结构的粘贴钢板加固补强。JGD-SA粘钢胶为双组份产品，常温固化，与钢板、木质、陶瓷、混凝土、石材的自粘和互粘中具有优良的拉伸抗剪强度和抗压、抗弯。适用于多种建筑结构加固。
产品特点
JGD-SA胶体密度适中，在单位施工中用量较少，综合成本较低；
JGD-SA胶体不含挥发性溶剂，抗流淌，浪费少；
JGD-SA工艺性能强，操作简便；
JGD-SA粘接力强。胶体防水，不腐蚀，不污染环境；
JGD-SA具有优良机械性能；

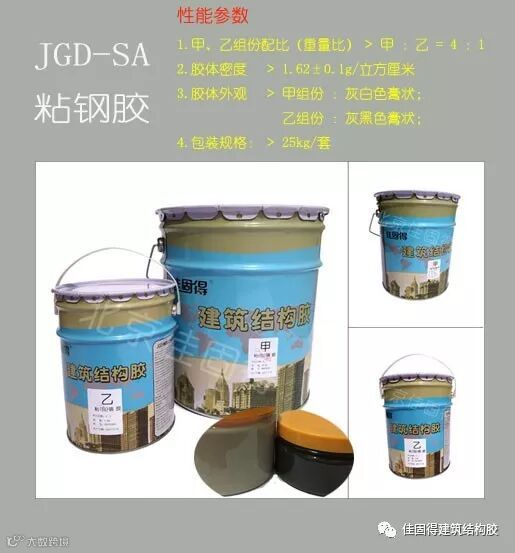

性能参数
甲、乙组份配比（重量比）﹥﹥ 甲 ：乙 = 4 ：1
胶体密度 ﹥﹥ 1.62±0.1g/立方厘米
胶体外观 ﹥﹥ 甲组份 ：灰白色膏状；乙组份 ：灰黑色膏状；
储存时间 ﹥﹥ 低温、干燥、避光条件下12个月；
（逾期检验合格仍可使 用）包装规格：﹥﹥ 25kg/套
（甲组份20kg 乙组份5kg）
技术指标
检验项目 |
性能指标 |
检验条件 |
胶 |
抗拉强度（Mpa） | ≥30 |
| 受拉弹性模量（Mpa） | ≥3500 | |
| 伸长率（%） | ≥1.3 | |
| 抗弯强度（Mpa） | ≥45 | |
| 抗压强度（Mpa） | ≥65 | |
粘 |
钢-钢拉伸抗剪强度标准值（Mpa） | ≥15 |
| 钢-钢不均匀扯离强度（Mpa） | ≥16 | |
| 钢-钢粘结抗拉强度（Mpa） | ≥33 | |
| 与混凝土的正拉粘结强度（Mpa） | ≥2.5，且混凝土内聚破坏 | |
不挥发物含量（固体含量）（%） |
≥99 | |
| 注：表内指标均为平均值 | ||

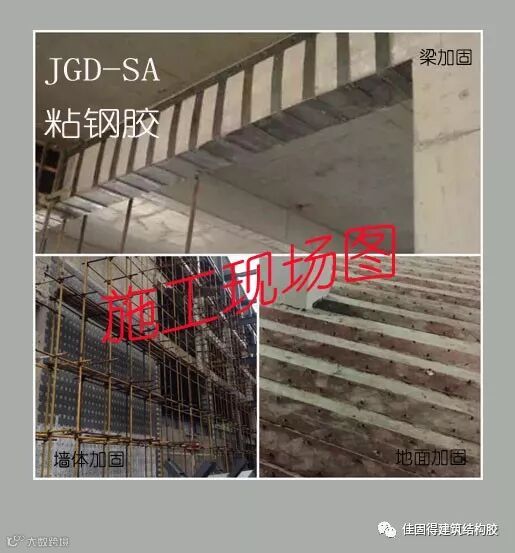

粘包钢施工操作流程
﹥﹥勘察施工现场。划线确定需要粘钢的施工部位
﹥﹥依据图纸加工钢板
﹥﹥清除结构表面装饰层，用角磨机打磨、用压缩空气除尘、并用丙酮擦洗；钢材去油、除锈、打磨、钻孔
﹥﹥将甲、乙组份按照重量比4:1称重在干净的模板上用腻铲混均匀（颜色均匀）
﹥﹥将混匀的胶用腻铲均匀的涂刮于混凝土表面（如遇表面不平需作修复处理）和钢材表面（涂胶厚度不易大于2mm）。
﹥﹥将涂胶钢材直接贴在涂胶混凝土表面，用脚手架进行固定，用腻铲刮取钢材边上挤压出的胶料。注意粘结面气泡防止发生空鼓。
﹥﹥在钢材预留孔处植入化学锚栓，用扳手拧紧后用小锤轻敲检验是否有空鼓，确认后拆除脚手架。
﹥﹥固定后，在室温条件下养护不少于24小时后，进行防腐处理（涂刷防锈漆或防火涂料）
施工中注意事项
1. 施工现场结构部位应保持干燥；
2. 现场施工人员采取必要的安全防护（安全帽、口罩、护目镜、工作服、手套等）；
3. 用胶前不要把两组份胶混合在一起，防止胶粘剂发生交联反应，造成不必要的损失；
4. 施工中若不慎溅落皮肤上，应先用医用酒精擦洗干净后立即就医；（施工前应准备一瓶医用酒精和棉纱）
5. 胶粘剂进场后应有专人管理；
运输储存
储存:本产品应放置在阴凉、干燥、通风的库房。储存期为12个月逾期经各项物理力学性能检测达到标准，可继续使用。
运输:本产品属于无毒、非危险品，按一般非危险品运输。
