聚乙烯柔性复合管耐压试验

聚乙烯柔性复合管打压试验

      聚乙烯柔性复合管（如钢骨架聚乙烯复合管、钢丝增强聚乙烯复合管、纤维丝增强聚乙烯复合管、玻纤增强聚乙烯复合管等）因其轻质、耐腐蚀、抗冲击等特性，广泛应用于油气输送、化工介质输送等领域。其静液压试验需结合材料特性与结构设计，在出厂前完成打压测试，以满足客户需求及设计标准检测。

一、材料特性与试验特殊性

材料特性：

    基材：高密度聚乙烯（HDPE）或超高分子量聚乙烯（UHMWPE），耐温范围通常为-40℃~60℃（短期可达80℃）。

    增强层：钢丝、钢带或芳纶纤维缠绕层，提供抗压强度。

    耐化学性：对酸、碱、盐溶液及部分有机溶剂耐受性良好，但需避免强氧化性介质（如浓硫酸、浓硝酸）。

试验特殊性：

    温度敏感性：试验环境温度需控制在20℃±2℃，避免高温导致聚乙烯软化或低温脆化。

    分层风险：需监测增强层与聚乙烯层的结合状态，防止因压力波动导致层间剥离。

二、打压试验关键参数

1. 静液压试验

    试验压力：

    短期试验：验证压力取公称压力（PN）的1.5倍（如PN1.6MPa管，验证压力为2.4MPa）。

    长期试验：80℃下持续加压至公称压力的1.25倍，保压100小时，无渗漏或破裂。

    保压时间：

    常规测试：20℃下保压1小时，压力降≤1%。

    高温测试：80℃下保压165小时（参考GB/T 32439-2015）。

2. 爆破试验

    升压速率：

      内径≤200mm时，升压速率≤0.1MPa/s；内径＞200mm时，速率≤0.05MPa/s。

    爆破压力要求：

    最低爆破压力≥3倍公称压力（如PN1.6MPa管，爆破压力≥4.8MPa）。

      失效模式应为增强层断裂或管体均匀膨胀，而非层间剥离。

三、试验设备与介质

设备选择：

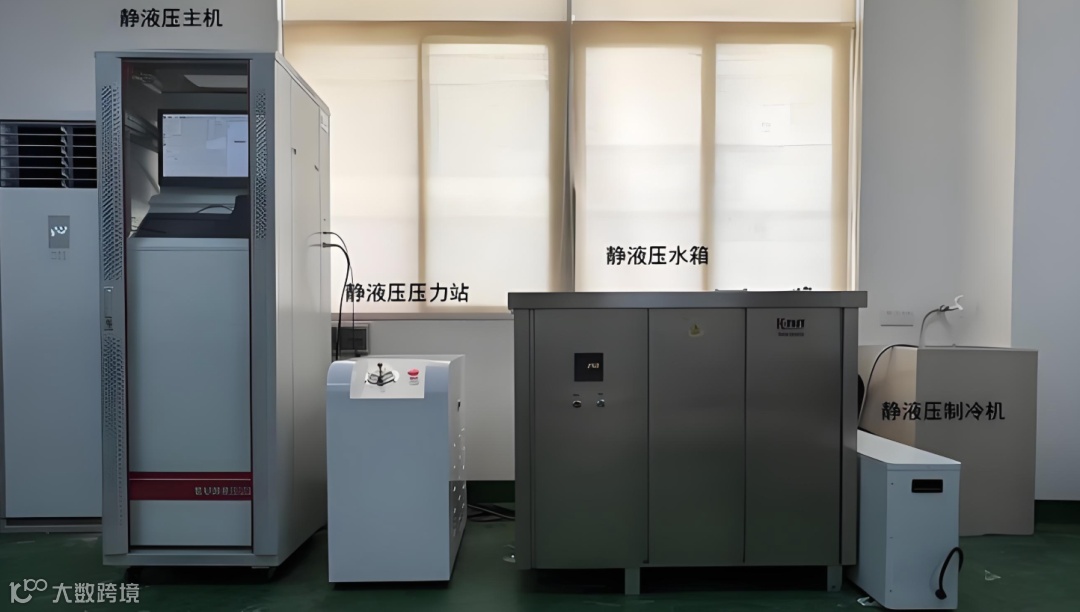

    专用复合管静压试验机，配备高精度压力传感器（精度±0.5%FS）和温度补偿模块。

    爆破试验需使用防爆箱或防护罩，防止碎片飞溅。

试验介质：

    常规介质：清水或液压油（粘度≤5cSt）。

    特殊介质：若实际输送介质为腐蚀性液体，需模拟实际工况介质进行测试。

四、附加测试项目

层间剥离试验：

     施加轴向拉力至管材断裂，检查增强层与聚乙烯层是否分层。

     分层面积占比≤5%为合格（参考ISO 23936-1:2021）。

弯曲疲劳试验：

     模拟管道弯曲工况，以0.1Hz频率循环加压至公称压力的1.2倍，循环次数≥10万次无失效。

耐化学性试验：

      浸泡于实际输送介质中30天，测试质量变化率≤1%，爆破压力保留率≥90%。

五、引用标准

GB/T 32439-2015：钢丝增强聚乙烯复合管道试验方法。

ISO 23936-1:2021：非金属复合管耐化学腐蚀性评价。

API 15LE/17J：油气用聚乙烯复合管设计与测试规范。

六、注意事项

试样预处理：试验前需在23℃±2℃环境中静置24小时，消除残余应力。

安全防护：爆破试验需远离人员操作区，并设置压力释放阀。

数据记录：需记录压力-时间曲线、失效位置及环境温湿度，并留存影像资料。

    通过以上试验，可全面验证聚乙烯柔性复合管的耐压性能、结构稳定性及长期可靠性，确保其在复杂工况下的安全应用。
