聚乙烯管道无损检测技术

无损检测技术是在不损害、不破坏待测对象的使用性能和组织结构的前提下，利用待测对象的声、光、磁和电等特性，检测其结构完整性，判断是否存在缺陷和确定缺陷的性质、大小、数量、位置等，并评价是否满足国家安全评价标准。

聚乙烯管道常用的无损检测方法主要有：X射线检测技术、外热成像技术、微波扫描法和超声检测技术。

X射线是一种具有极高能量和很强穿透能力的光子束流。x射线检测技术利用了X射线穿透检测对象时，射线强度受衰减效应影响而逐渐减弱的原理。衰减效应的强弱与检测对象的材料、密度和厚薄有关，也和射线自身的波长有关。若管道接头处存在缺陷,X射线透过接头缺陷位置后衰减的强度不同，透射到胶片的黑度随之变化。根据胶片上图像的位置、形状、大小和黑度，可判断是否存在缺陷和缺陷的性质、类别、数量等。

热辐射是热量传递的常见方式，只要物体温度高于热力学的最低温度，就会通过电磁波辐射向周围传递热量。红外热成像检测技术利用了物体表面在红外波段光谱辐射出热量的原理。红外成像仪的工作流程中，红外光学系统接收检测对象向外发出的红外辐射，光机扫描器将红外辐射能聚焦在红外探测器上，再通过红外探测器将辐射能量转化为电信号，最后对电信号进行增强、转换等处理，将检测对象表面的温度分布转换为直观的热像图来显示。若管道接头处存在缺陷，接头不同位置的热辐射能量有所区别，在热像图上颜色显示也不同。红外热成像检测技术具有非接触检测、检测面积大、速度快和距离远的特点。

微波是一种频率在300MHz~300 GHz的高频电磁波。微波扫描法利用了微波与检测对象之间的反射、穿透、散射等相互作用，进行无损检测和材质评定。微波检测可通过空气实现从探头到检测对象的有效耦合，并且在聚乙烯中的传播不会发生能量吸收或耗散。焊缝中的缺陷使材料的介电常数产生变化,从而入射的微波发生反射，被反射的微波与入射的微波发生干涉。若聚乙烯管道热熔接头的内部存在缺陷，微波的幅度衰减、相位量或频率等基本参数会相应改变。

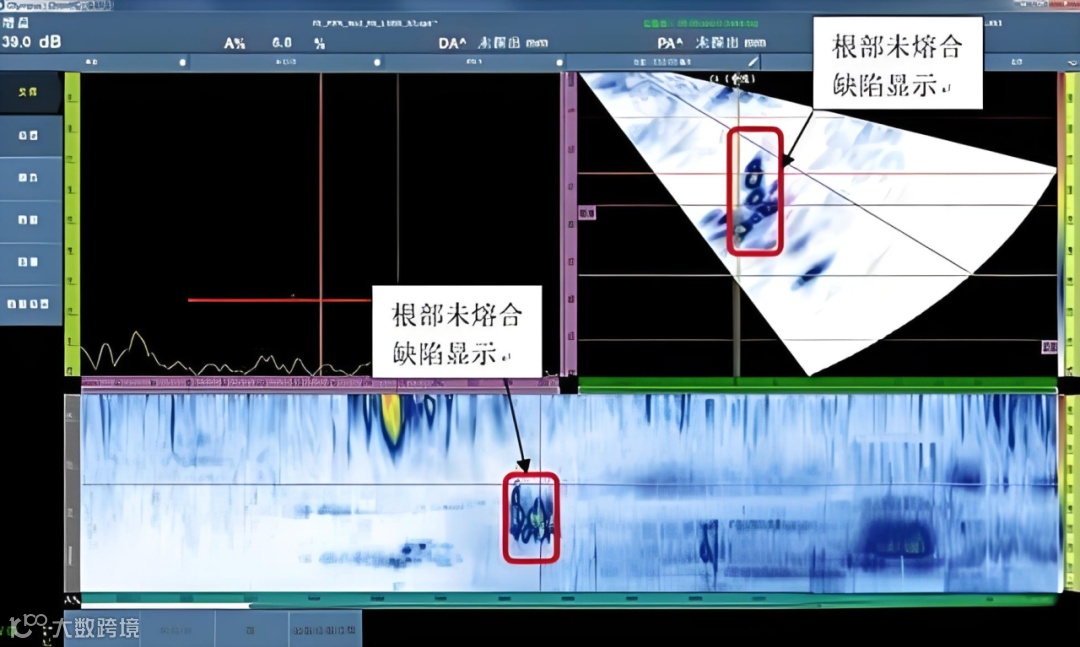

超声波是一种频率高于20KHz的声波，具有较好的方向性、较强的反射能力，并且能量集中。超声波具有横波和纵波两种波形，相同介质中，横波的声速小于纵波声速。在声波的传播过程中，随着传播距离增加，声波逐渐扩散、散射和被吸收，从而导致了能量减弱和信噪比下降。超声检测技术是利用超声波与检测对象之间的反射、穿透、衍射等相互作用和能量衰减的检测原理。超声检测技术在聚乙烯管道上的适应性较好，是发展最早和应用最多的无损检测技术。

以上是无损检测的方法，每种方法都有其独特的有点和适用范围，通过结合PE管材料的性质、缺陷类型、检测精度、施工现场实际情况和成本等因素，选择合适的无损检测方法。同时，为了保证检测结果的准确性和可靠性，无损检测操作应由专业人员进行，并遵循相关的标准和规范。
