聚乙烯废料的再回收利用
从节支降耗想到的，柔性复合生产企业在生产过程中产生的废料如何变废为宝，查了相关资料，将聚乙烯（PE）生产废料转化为3D打印原材料是一个不错的途径，需要解决材料性能适配、工艺兼容性及经济可行性三大核心问题。以下是具体实施方案，涵盖从废料回收到终端应用的全流程：（以下数据资料来自网络，是否可行还需验证，仅供参考）
废料预处理：构建高纯度原料基础
分选与分类
通过近红外光谱分选技术（NIR），将HDPE（高密度聚乙烯）和LDPE（低密度聚乙烯）废料分离（二者熔融指数差异达20%以上），避免性能混杂。
剔除含金属嵌件、PVC等异质材料的废料（杂质含量需<0.3%）。
清洗与干燥
采用三级逆流清洗系统：碱性清洗（50℃, pH=9）→超声波清洗（40kHz）→去离子水漂洗。
离心脱水后，进入流化床干燥机（80℃, 露点-40℃），使含水率<0.02%。
粉碎与筛分
低温破碎机（-15℃工况）将废料粉碎至3-5mm碎片，通过振动筛分选，控制粒径分布（D50=3.2mm±0.5）。
材料改性：突破PE打印性能瓶颈
增韧增强处理
添加5-8%马来酸酐接枝聚乙烯（MAH-g-PE）作为相容剂，提升层间结合力（剥离强度提高200%）。
掺入10%短切碳纤维（长度50-100μm），使拉伸强度从22MPa提升至45MPa。
流动性调控
加入0.5%硬脂酸锌作为润滑剂，将熔融流动指数（MFI）调整至8-12g/10min（符合FDM打印机要求）。
采用反应挤出工艺，在双螺杆挤出机中引入0.3%过氧化二异丙苯（DCP），引发动态交联反应。
收缩率控制
复合5%纳米碳酸钙（粒径30nm），将热收缩率从3.2%降至1.5%以下。
添加2%乙烯-醋酸乙烯共聚物（EVA），缓解冷却应力。
造粒与标准化生产
双阶挤出造粒
第一阶：同向双螺杆挤出机（L/D=48）完成熔融共混，温度梯度：160℃→190℃→210℃→200℃。
第二阶：水下切粒系统生成直径1.75±0.05mm、圆度偏差<5%的打印线材。
性能检测
在线激光测径仪（精度±0.01mm）+ 张力传感器，实时监控线材质量。
通过ASTM D638标准测试，确保拉伸强度≥40MPa，断裂伸长率>150%。

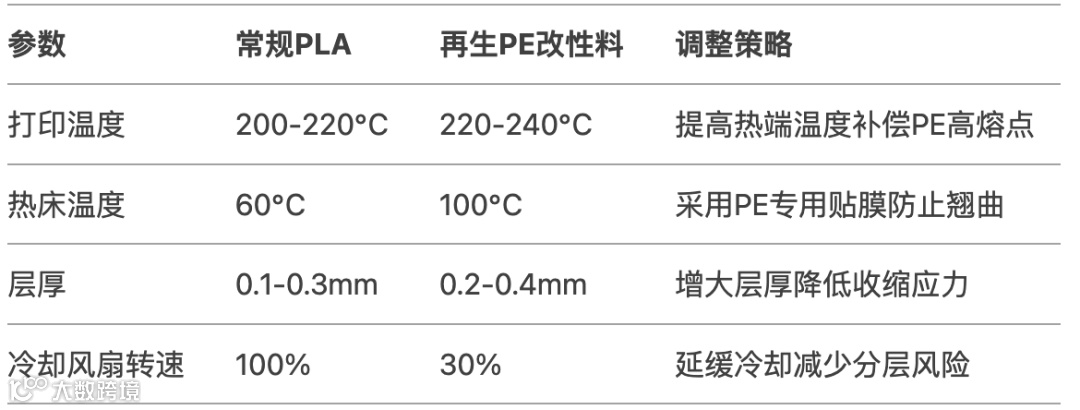

3D打印工艺适配方案
商业化应用场景
工业领域
制造耐化学腐蚀的管道连接件（可承受pH=2-12介质）。
生产物流托盘（承载量达800kg，成本较新料制品低40%）。
建筑领域
3D打印装配式建筑模板（重复使用次数达50次以上）。
制作防水卷材接缝密封条（耐候性提升30%）。
消费领域
户外家具（通过UV稳定剂改性，耐候寿命＞5年）。
创意工艺品（可添加0.5%色母粒实现定制化色彩）。
成本效益分析
原料成本：废料采购价约3000元/吨 vs 新料PE 12000元/吨。
改性成本：添加剂+能耗约2500元/吨。
终端售价：3D打印线材市场价40000-60000元/吨。
投资回报：年产1000吨生产线，设备投资约800万元，2-3年可收回成本。
技术关键点
分子结构修复：采用固相力化学反应器，在固态下修复PE分子链断裂。
闭环控制：MES系统实时调节添加剂投料比例（精度±0.1%）。
认证体系：通过UL ECVP 746B认证，确保材料长期热稳定性。
通过该技术路径，可同时实现废料处理成本下降60%、3D打印材料毛利空间达58%的双重效益，形成从"环境负债"到"价值资产"的转化闭环。
如何联系我们？
电话：0517-87229188 17761847726
地址：江苏省淮安市洪泽区东双沟镇仁东路1号
邮箱：jslgzxsh@163.com
网站链接：http://www.lgzxkj.com/
