在管道运输与现场施工中，聚乙烯柔性复合管（PE-FRC）的收卷底径是直接影响物流成本与施工效率的关键参数。如何在保证管道性能的前提下，最大限度地缩小收卷底径，一直是行业技术攻关的焦点。
本文将从收卷底径的决定因素入手，系统梳理计算方法，并结合实际工艺，为您呈现一套实用的降底径技术路径。
聚乙烯柔性复合管收卷底径的决定因素
收卷底径（即卷筒内径）主要受以下三个核心物理因素制约：
管道刚度：由材料的弹性模量和壁厚共同决定。刚度越高，管道在弯曲时越不易变形，收卷时对内径的要求越大。
内径与外径：管道的几何尺寸直接影响其在卷筒上的堆叠方式。内径越小或外径越大，收卷底径往往越大。
卷筒张力：在收卷过程中施加的张力越大，管道被拉伸的程度越高，也会影响卷筒的最小内径。
收卷底径的计算方式
在设计与选型阶段，常用以下三种方法进行底径预估：
1. 基于内径的经验公式（行业标准引用）
这是最常用且被行业标准广泛认可的方法。通常以管道的内径作为计算基准，乘以一个经验系数（该系数反映了材料特性和施工张力等因素），即可快速估算出收卷底径。
其中D0管道外径 t是壁厚
2. 基于外径的标准公式（SY/T 6656‑2006）
针对不便先算内径的场景，SY/T 6656‑2006标准提供了直接基于外径的计算公式。该公式可以快速给出外径对应的最小卷筒内径，适用于快速估算。
3. 最小弯曲半径校核（PE管手册）

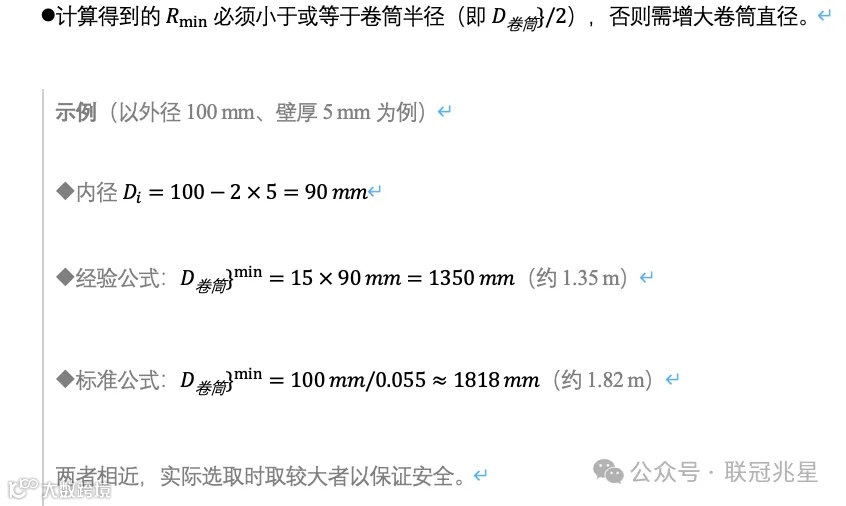

在进行精确设计时，必须参考《PE管手册》中提供的最小弯曲半径表格或公式：
其中系数 与壁厚、SDR 相关（典型取值 10–15）。
降低收卷底径的技术手段与实施路径
通过优化材料、工艺和设备配置，可以显著降低收卷底径，进而节约运输空间：
1. 材料层面：高模量纤维强化
采用高模量的玻纤或碳纤维增强层，并适当增厚壁厚（保持外径不变），可在不影响柔性的同时提高抗弯刚度。
2. 工艺层面：加热软化与张力控制
在进入卷筒前加入加热软化段，并配合精准的张力闭环控制系统，可以有效减少材料的残余内应力，使管道更紧密地卷曲。
3. 设备层面：可变径卷筒
使用带有可变径功能的卷筒设备，使卷筒内径能动态调整并接近理论上的最小值。
4. 特殊需求：局部球形旋压与支撑芯
对于极端空间限制的场景，可考虑在管道局部进行球形旋压处理，或采用可拆卸支撑芯的方式，以进一步压缩体积。
