输送介质温度对聚乙烯柔性复合管的影响
输送介质温度升高会导致聚乙烯柔性复合管的耐压能力下降，必须通过压力折减系数调整最大工作压力。不同材料和结构设计的复合管有不同的温度上限，增强层材料和复合结构的设计（如钢骨架、芳纶纤维）能够部分缓解温度的影响，但高温下仍需严格遵循折减系数以确保安全。此外，高温还可能引发热膨胀和结构失稳等问题，进一步影响耐压性能。
1.材料耐温性与最高使用温度限制
不同材质的聚乙烯复合管具有不同的耐温上限。例如：
普通聚乙烯（传输层）与涤纶增强层的复合管介质最高温度为65℃；
耐热聚乙烯（PERT）与芳纶增强层的组合可达75℃。
若超过材料耐温极限，管道可能发生软化、蠕变或结构失效。例如，增强层为PET纤维的柔性复合管在95℃以上时整管水压爆破强度显著下降，且1000小时存活试验中失效。
2.温度升高导致压力折减
聚乙烯材料的耐压强度随温度升高而降低。公称压力（PN）通常以20℃输水为基准，当介质温度高于20℃时，需通过压力折减系数调整最大许用压力。例如：
钢骨架聚乙烯复合管需根据温度乘以折减系数；
超高分子量聚乙烯管在高温下需在普通复合管折减系数基础上再乘以0.75；
国际标准（如ISO 13761）对不同温度下的折减系数有详细规定。
3.结构设计与增强材料的影响
复合管的结构设计可部分缓解温度影响：
钢骨架或钢丝网增强层能显著限制聚乙烯的蠕变，使使用温度比未增强管提高10-20℃（如钢骨架复合管工业用途上限为60℃）；
芳纶等耐高温增强材料可提升整管耐温能力至75℃以上。
但增强层材料本身（如PET纤维）在高温下可能出现拉伸性能劣化，成为整管失效的主因。
4.热膨胀与失稳风险
高温介质可能导致管道热膨胀，产生轴向压缩应力。若应力超过临界值，柔性复合管可能发生失稳破坏，需在设计中考虑轴压载荷。此外，地表敷设时因阳光直射或环境温度波动，耐温上限可能比埋地敷设更低。
5.低温下的性能变化
低温（-20~0℃）虽能提高聚乙烯的耐压能力，但会导致抗冲击强度、断裂伸长率下降，增加脆性断裂风险。因此需综合评估低温工况下的安全余量。
国际标准ISO 13761对不同温度下聚乙烯管道系统压力折减系数的规定
国际标准ISO 13761是规范聚乙烯（PE）管道系统在温度高于20℃时压力折减的核心文件，其最新版本为ISO 13761:2017（截至2025年仍有效）。该标准通过材料分类和温度范围定义了压力折减系数的推导方法，以下是其关键内容及实际应用中的折减系数示例：
1.标准适用范围与核心原则
适用对象：适用于聚乙烯（PE 80、PE 100等）管道系统在20℃至40℃或50℃温度范围内的压力调整（具体上限温度取决于材料分类）。
折减目的：通过降低工作压力，抵消温度升高导致的聚乙烯材料长期静水压强度（LTHS）下降，确保管道系统在高温下的安全性。
材料分类影响：不同聚乙烯材料（如PE 80、PE 100）的耐温性能差异直接影响折减系数的取值。
2. 压力折减系数的推导方法
基准条件：公称压力（PN）基于20℃输水工况确定。
折减公式：MOP=PN×f
其中：
MOP：最大允许工作压力；
f：温度折减系数（由ISO 13761规定）；
PN：公称压力。
温度分段：标准将温度划分为区间，允许通过插值法计算非整数值的温度对应的折减系数。
3. 典型温度下的折减系数示例

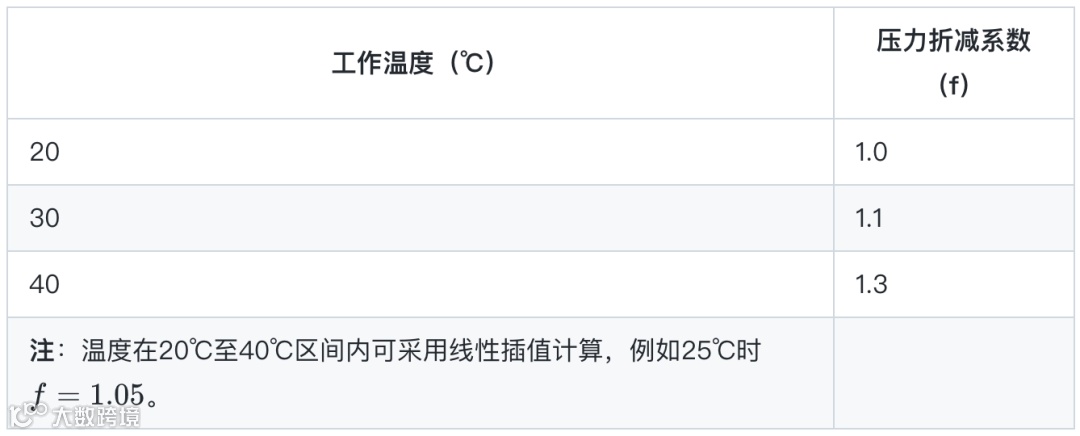

（1）PE 80与PE 100的通用折减系数
根据ISO 13761和中国标准GB 15558.1—2015的引用数据：
（2）增强型复合管的扩展温度范围
对于含增强层（如钢骨架、芳纶）的复合管，ISO允许根据材料耐温性扩展至50℃。例如：
钢骨架聚乙烯复合管：温度上限为60℃，折减系数需在通用PE基础上额外乘以0.75。
芳纶增强复合管：在75℃下，折减系数可能降至0.6-0.7。
（3）高温极端工况
当温度超过50℃时，需结合材料长期强度试验数据（如GB/T 18252的回归分析）确定折减系数，通常需进一步降低压力。
示例：某柔性复合管在80℃时，折减系数可能低至0.5（基于增强材料类型和服役试验）。
联系我们，了解更多知识
📞0517-87229188 17761847726
🌐 jslgzxsh@163.com
📩 service@xxx.com
生产地址：江苏省淮安市洪泽区东双沟镇仁东路1号
