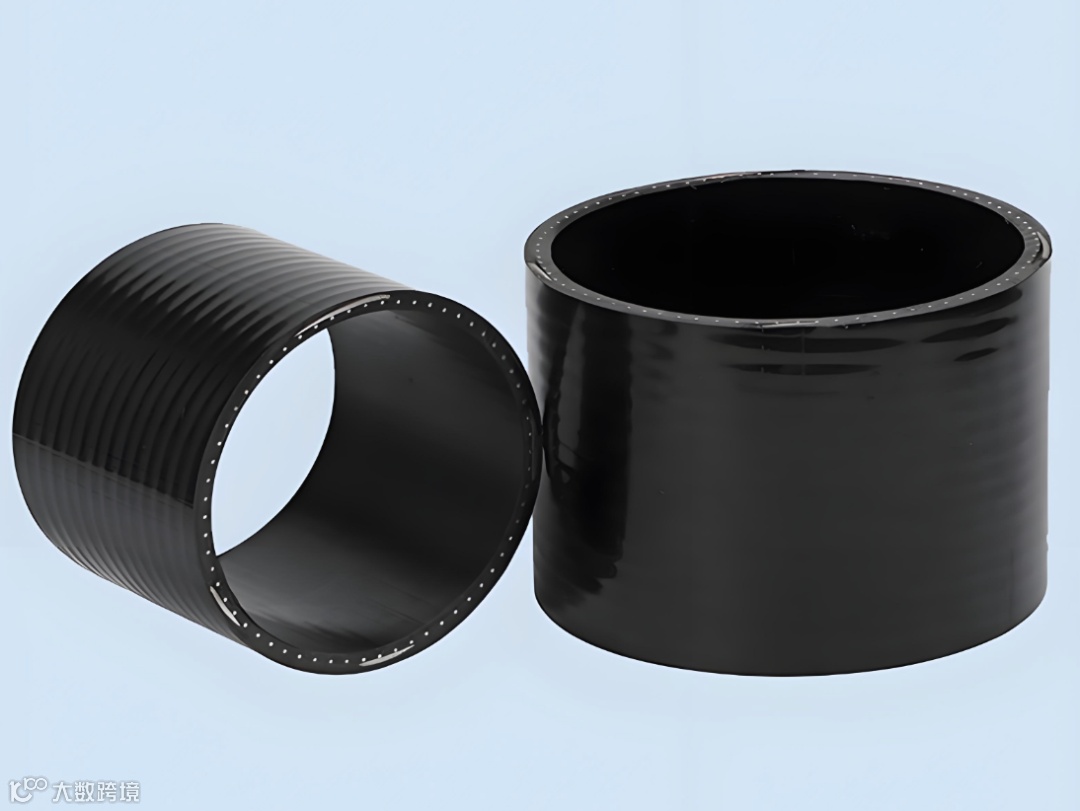

如何解决聚乙烯柔性复合管的椭圆度过大问题
聚乙烯柔性复合管在生产过程中出现椭圆变形，是由于多种因素共同作用的结果，包括口模与芯模不同心、机头温度不均、冷却水供应不均以及牵引机输送带间隙过小等。针对这一问题，可以采取以下详细的矫正方案：
一、生产过程中的预防措施
1.调整口模与芯模的同心度
在生产前，应仔细检查并调节口模与芯模的相对位置，确保两者同心。可以通过测量口模与芯模之间的间隙，并进行微调，使两者中心线完全重合。
2.控制机头温度均匀性
机头温度不均会导致出料不均，从而引发椭圆变形。应通过温度传感器实时监测机头各区域的温度，并根据需要调整加热装置，确保温度分布均匀。
3.优化冷却水系统
冷却水的供应量和流向直接影响管材的定型效果。应适当调整冷却水的流量和流向，确保管材在冷却过程中各部分收缩一致，避免因局部收缩不足或过度而导致椭圆变形。
4.调整牵引机输送带间隙
输送带间隙过小会导致管材受压不均，从而产生椭圆变形。应根据管材的直径和材质特性，合理调整输送带的间隙，确保管材在牵引过程中受力均匀。
二、矫圆工艺的实施
1.三辊矫圆工艺
三辊矫圆是一种常用的矫圆方法，适用于聚乙烯柔性复合管的椭圆矫正。其基本原理是通过三辊对管坯施加压力，使其发生塑性变形，从而消除椭圆度。具体步骤如下：
预设工艺参数：根据管材的直径和椭圆度，确定合适的压下量和矫圆次数。
调节垂直丝杆：将标准圆管坯置于矫圆装置上，调节垂直丝杆使上辊和下辊均与管坯相切，定义此时的压下量为零点。
逐步下压：将待矫管坯置于矫圆装置上，将压下量均分为若干份（如5份），逐步下压，每步完成后人工转动转轮驱动管坯旋转数圈，以确保变形均匀。
卸载与测量：完成压下后，同样将压下量均分为若干份逐步卸载，每步卸载完成后再次旋转管坯，最终完成矫圆过程。矫圆后，通过测量管材的椭圆度，判断矫圆效果。
2.扩径矫圆工艺
扩径矫圆是另一种常用的矫圆方法，适用于大型直缝焊管和聚乙烯柔性复合管的椭圆矫正。其基本原理是通过扩径设备对管坯施加径向压力，使其周长发生变化，从而消除椭圆度。具体步骤如下：
确定扩径率：根据管坯的初始椭圆度和材料性能，确定合适的扩径率。通常，扩径率在0.5%左右较为合适。
施加压力：使用扩径设备对管坯施加径向压力，使其发生塑性变形，从而消除椭圆度。在施加压力的过程中，应密切监测管坯的变形情况，确保变形均匀。
弹复阶段：在扩径完成后，管坯会经历一个弹复阶段，此时应适当控制弹复条件，确保管坯的最终形状符合要求。
3.过弯矫圆工艺
过弯矫圆是一种较为先进的矫圆方法，适用于对管材直线度和椭圆度要求较高的场合。其基本原理是通过管端的弯曲变形，使管材发生塑性变形，从而消除椭圆度。具体步骤如下：
设计弯曲线：根据管材的长度和椭圆度，设计合适的弯曲线，确保管材在弯曲过程中受力均匀。
施加弯曲力：通过弯曲设备对管材施加弯曲力，使其发生塑性变形，从而消除椭圆度。在施加弯曲力的过程中，应密切监测管材的变形情况，确保变形均匀。
弹复阶段：在弯曲完成后，管材会经历一个弹复阶段，此时应适当控制弹复条件，确保管材的最终形状符合要求。
三、矫圆后的质量控制
1.椭圆度测量
矫圆后的管材应进行椭圆度测量，以确保其符合相关标准。常用的测量方法包括三坐标测量仪和椭圆度测量仪。通过测量管材的长轴和短轴，计算椭圆度，并与标准值进行比较。
2.残余应力分析
矫圆过程中，管材可能会产生残余应力。应通过残余应力测试仪对管材进行残余应力分析，确保其在使用过程中不会因残余应力而发生变形。
3.表面质量检查
矫圆后的管材应进行表面质量检查，确保其表面无裂纹、划痕等缺陷。可以通过目视检查和显微镜检查相结合的方法进行。
聚乙烯柔性复合管在生产过程中出现椭圆变形，可以通过调整生产工艺参数、采用三辊矫圆、扩径矫圆和过弯矫圆等方法进行矫正。在矫圆过程中，应密切监测管材的变形情况，并通过椭圆度测量、残余应力分析和表面质量检查等手段，确保矫圆后的管材符合相关标准。通过上述措施，可以有效提高聚乙烯柔性复合管的品质和性能，满足工程应用的需求。
