光纤环
Fiber coil
产品简介
利科夫光纤环采用细径熊猫保偏光纤和紫外固化胶水，以四极、八极或十六极对称绕法绕制而成，具有对称性好，精度高等优点，为光纤陀螺提供了全方位的光纤环的解决方案。

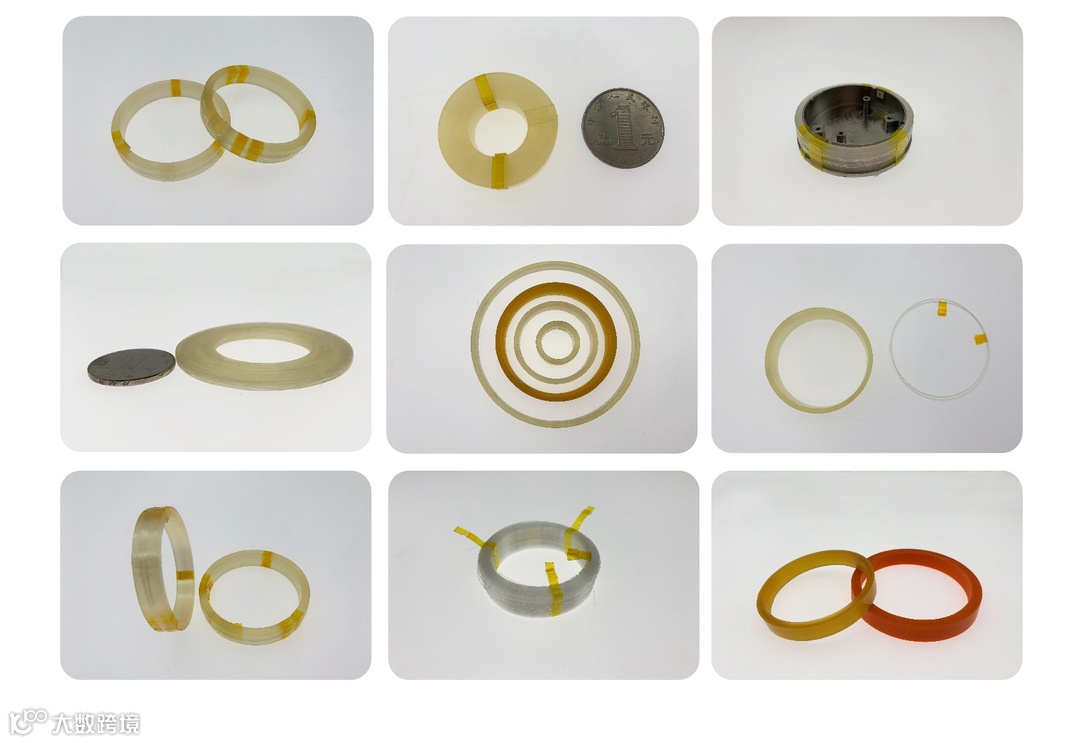

利科夫光纤环
主要特点
01
高可靠性、低成本
02
稳定可靠的原材料供应
03
可根据客户要求进行尺寸、长度、性能定制
主要技术指标
利科夫光纤环系列 |
|||||
光纤环型号 |
LKF-FC050 |
LKF-FC070 |
LKF-FC098 |
LKF-FC120 |
|
光纤类型 |
PM1310_80/135 |
PM1310_80/135 |
PM1550_80/135 |
PM1550_80/135 |
|
工作波长（nm） |
1310 |
1310 |
1550 |
1550 |
|
尺寸 （可定制） |
内径（mm） |
26±0.1 |
53±0.1 |
76±0.1 |
90±0.1 |
高度（mm） |
8±0.1 |
11±0.1 |
12±0.1 |
14±0.1 |
|
外径（mm） |
≤40 |
≤63 |
≤90 |
≤108 |
|
层数 |
48 |
32 |
48 |
64 |
|
绕制长度（m） |
280±5 |
460±5 |
1080±15 |
2015±30 |
|
串音（dB） |
≤-25（常温） ≤-20（全温） |
≤-25（常温） ≤-20（全温） |
≤-20（常温） ≤-18（全温） |
≤-18（常温） ≤-15（全温） |
|
损耗（dB） |
≤0.2 |
≤0.3 |
≤0.8 |
≤1.5 |
|
定温零偏稳定性（10s，°/h） |
≤0.25 |
≤0.08 |
≤0.008 |
≤0.002 |
|
全温零偏稳定性（10s，°/h） |
≤0.5 |
≤0.15 |
≤0.015 |
≤0.004 |
|
全温零偏峰峰值（10s，°/h） |
≤2 |
≤1 |
≤0.25 |
≤0.1 |
|
工作温度（℃） |
-45 ~ +70 |
-45 ~ +70 |
-45 ~ +70 |
-45 ~ +70 |
|
存储温度（℃） |
-55 ~ +85 |
-55 ~ +85 |
-55 ~ +85 |
-55 ~ +85 |
|
光纤环订货方式编码方式：
FC-光纤环类型-光纤环长度-环圈尺寸-绕法
例如：FC-B-D-98-M
FC |
光纤环类型 |
光纤环长度 |
环圈尺寸 |
绕法 |
A: PM1310-80/135 B: PM1550-80/135 C: PM1310-80/165 D: PM1550-80/165 S: 特殊 |
A: 200~500m B: 500~1000m C:1000~1500m D:1500~2000m S: 特殊 |
70: 内径53mm/ 高10.5mm 98: 内径79mm/ 高 11mm 120: 内径95mm/ 高13.5mm S: 特殊
|
Q: 四极 M: 多极 S: 特殊 |
