在当前的铝合金3D打印领域，可选择的铝合金粉末材料一直处于一种非常匮乏的地步，甚至可以说惊人地少。
当前批量应用的铝合金粉末材料仅AlSi10Mg一种，传统变形牌号铝合金如2024、6061、7075等一直未得到突破，而行业寄予厚望的高强铝合金仍然处于艰难的早期应用探索阶段。
在此情况下，笔者发现，有一种材料一直被业界所忽视，即AlSi7Mg材料。
实际上国际上的一些公司，包括：GE Additive、Sintavia、Velo 3D、SLM Solutions、EOS、霍尼韦尔等，均推出了不含铍的AlSi7Mg粉末材料及相应工艺，亦称F357。GE Additive还专门采用AlSi7Mg材料进行换热器的生产。
1、AlSi7Mg的成分

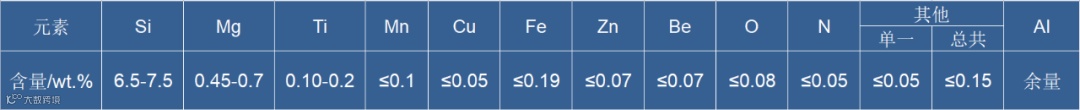

目前可用于3D打印的是一种不含Be的AlSi7Mg0.6合金，具体成分如下：
AlSi7Mg0.6——在美国的标准中也被称为F357铝合金，该合金是A357铝合金的改进版。由于A357合金是一种铸造铝合金，含有0.04至0.07％的铍，而铍是对人类最具毒性的金属之一。特别是如果将其吸入，这可能在粉末处理和后处理过程中发生，所以这种材料不太适合金属3D打印。因此，将合金中的铍去除，就有了F357，即AlSi7Mg。
2、AlSi7Mg的优势
首先，A357合金本身就是一种航天飞机主发动机的部件材料，可用于火箭或导弹发动机的涡轮泵泵壳。有了金属3D打印，就可以利用F357粉末（即AlSi7Mg）来生产制造创新的涡轮泵泵壳。
其次，在航空领域，一般的机匣都采用ZL114A材质。而AlSi7Mg成分和ZL114A非常接近，这样又可以利用金属3D打印，来进行创新的机匣设计和制造。
最重要的是，相较于常规的AlSi10Mg，AlSi7Mg具有更好的焊接性能，而且可以进行阳极氧化处理和涂层。阳极氧化是指这样的一种过程，即通过电解氧化，使铝合金的表面生成一种致密的氧化膜（可以通过工艺处理让氧化膜显现不同的颜色），这层氧化膜具有保护性、装饰性以及其他一些功能性。因此，这样的AlSi7Mg就具有很高的耐腐蚀性，并且可在很宽的温度范围内使用。
可以说，无论是在商用和军用航空领域，还是在导弹等应用中，AlSi7Mg都将是制造金属结构件的理想选择，未来甚至将进一步扩展其在汽车轮毂和底盘部件的应用。
3、AlSi7Mg的性能

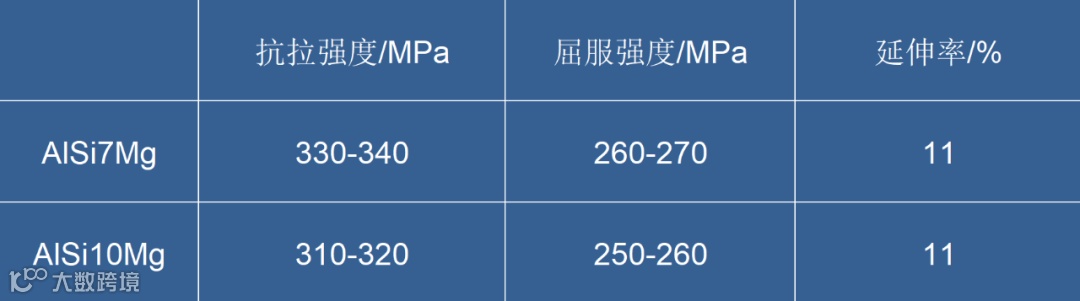

注：不同的设备、不同的工艺可能性能会有差别。热处理制度采用T6工艺。

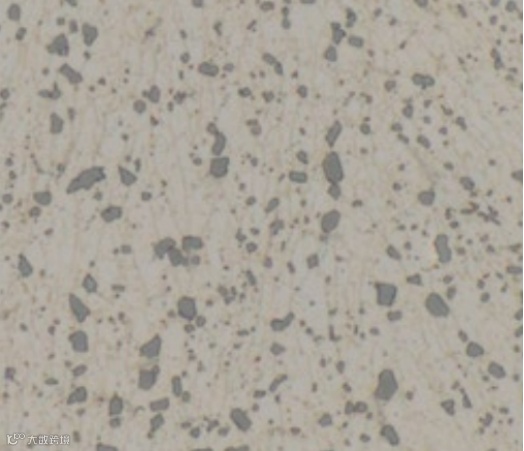

AlSi7Mg微观组织（热处理态）
可以发现，AlSi7Mg实际表现出了非常优异的性能。相信随着铝合金3D打印应用的开发，会有越来越多的用户选择AlSi7Mg材料。
——江西宝航专业从事铝合金3D打印粉末材料的研发、生产和销售，主要产品包括：AlSi10Mg、AlSi7Mg、AlSi12、AlSi9Cu3以及高强铝。
公司能够批量生产AlSi7Mg粉末，并能够配合客户做工艺参数开发、应用开发。
欢迎广大客户来电咨询：刘经理，15210565071！
