视频监控系统供电非常重要，本期我们就来看下安防监控系统的供电模式，主要包括三种供电模式 :
一、独立供电模式
二、集中供电模式
三、POE 供电模式 (4 种 POE 供电方式 )
网络摄像机电源的配置，最忌讳什么 ? 网络摄像机电源的选择还需要注意什么问题 ? 摄像机安装时注意事项 !
一、独立供电的好处
独立供电是指在每个摄像机前端安装独立的安防监控电源，此安防监控电源只为一个摄像机提供电力供应。

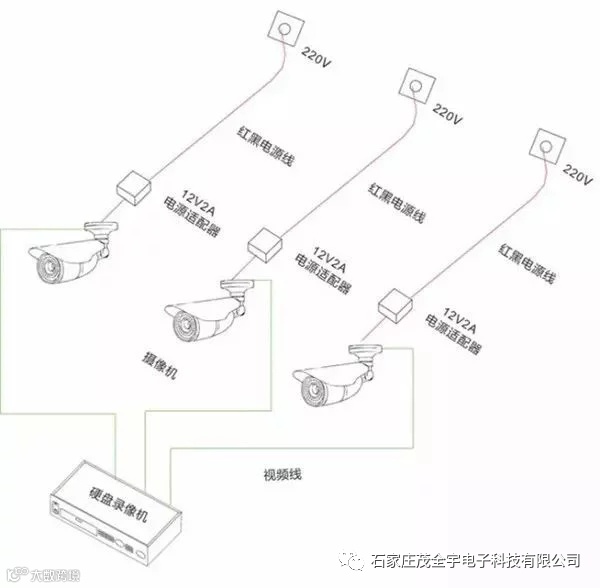

独立供电原理图如下 :
1 、检修简单，更换电源简易
因为每个摄像机都有独立的安防监控电源，在摄像机出 现故障的时候，可以迅速就出现故障的摄像机进行故障排查。若检查出因安防监控电源引起的故障，仅需对单个故障电源进行修理货更换。
2 、避免出现监控系统瘫痪现象
集中供电模式下的供电系统一旦出现问题，且没有采 用 UPS ，将会导致整个监控系统无法正常工作，陷入瘫痪状态。 而在独立供电模式下，因安防监控电源的故障，而导致单个或数个摄像机无法工作，避免出现监控系统瘫痪现象。
独立供电的不足
1 、成本过高
多个独立安防监控电源的成本之和，一般要比同等功率输出的集中电源要高。此成本，不将线缆成本计算在内。
2 、遭遇外力破坏的几率更高
因为独立安防监控电源往往与摄像机距离较近，若是在室外条件下，更容易遭受日晒雨淋、雷击等外力破坏因素的影响。因此选择户外专用的独立安防监控电源，尤其要注重该独立安防监控电源的防护性能
二、集中供电
在 220V 电源处接 12V 集中电源一个，再用 2*1.0 红黑电源线分 别接给摄像头， 12V 供电距离不可超过 100 米。在接个单个电源线接头，再把单个电源线接头和监控摄像头电源接头相连接即可。集中供电方式是指在监控室或某个中间点采用 12V 开关电源向前端负载集中供电。与独立供电模式相比，最大的差别在于一个电源可以为多个摄像机提供电力供应。

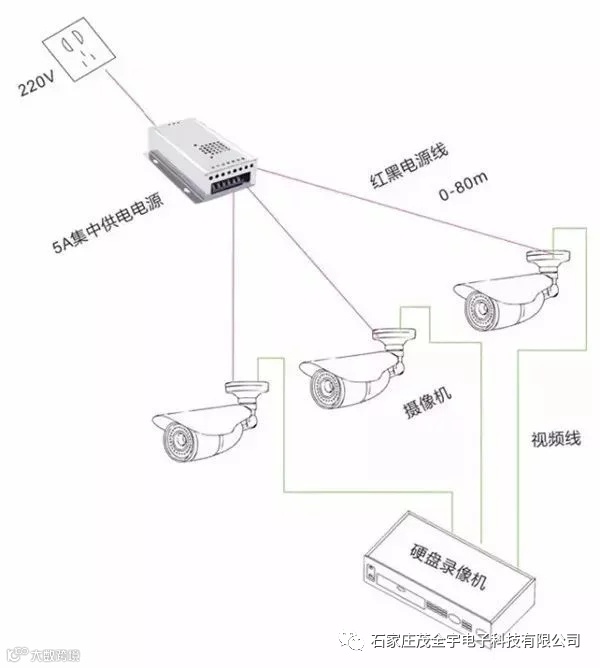

集中供电的原理图 :
集中供电的作用
数据中心的管理对象主要包括基础设施与 IT 基础架构两大部分，如配电、网络设备、安保等。
集中监控的目的就是要能够通过管理与技术的应用，对基础设施与 IT 基础架构的运行情况进行监视，实现故障与异常的实时发现与通知 ; 此外还可以通过对监控数据搜集与整理，为容量管理、事件管理、问题管理、符合性管理提供分析的基础，最终实现数据中心高可用性的目标。
集中供电的优点
1 、成本较低
虽然采取集中供电模式，用到的线缆往往比独立供电模式下用到的线缆要多，但是得益于集中电源的高性价比，采用集中供电模式的供电系统成本往往为性价比最高的供电系统。
2 、集中维护简单
采取集中供电模式，线路敷设方便，施工方便，便于管理。
3 、总体能耗低
经实际工程案例证明，集中供电系统的总能耗低于独立供电系统的总能耗。
集中供电的缺点
1 、前期配置复杂
监控摄像机在启动瞬间需要很大的启动电源，而且远距离的电力输送会 产生损耗，因此集中供电的功率并非是所有监控摄像机的功率相加。采取集中供电模式，需要工程师对整个监控系统有详尽了解，以便做出合理方案。( 实际上，由于摄像机在启动瞬间，启动电流很大，再加上工程上远距离传输的损耗，所以，监控摄像机需要的电源，不是简单地把所有摄像机的额定功率相加。正确的做法是把整个监控系统的摄像机的额定功率相加再乘以 1.3 倍，这个是摄像机实际需要的功率，然后再加上约 30% 的损耗 ; 最后再加上 30% 的余量，作为将来扩容使用。)
2 、存在出现监控系统瘫痪现象的可能性
没有采用 UPS 电源的集中供电模式下的供电系统一旦出现问题，将会导致整个监控系统无法正常工作，陷入瘫痪状态。
三、 POE 供电主要有四种方式

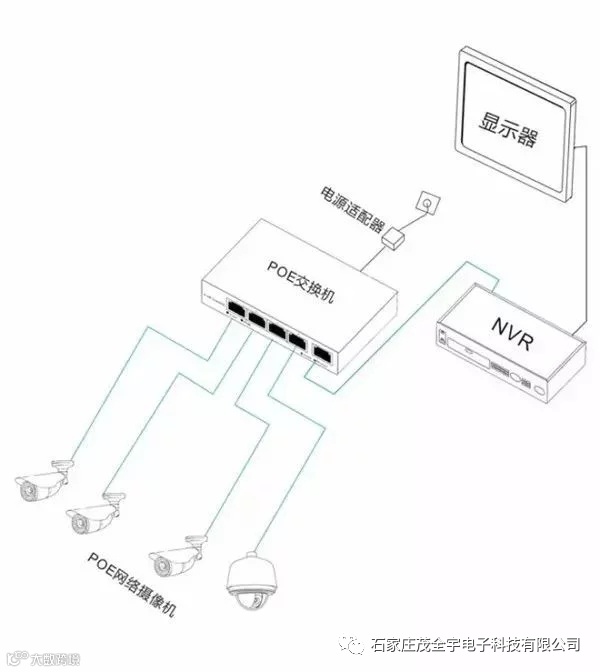

1 、交换机和终端都支持 POE
这种方法 PoE 交换机直接通过网线接到支持 PoE 供电的无线 AP 和网络摄像机上，这种方法最简单，但也需要注意如下两点 :
① 确定 PoE 交换机以及无线 AP 或者网络摄像机是否是标准的 PoE 设备
② 要仔细确认购买的网线的规格，网线质量很关键，质量不好的网线会导致 AP 或者 IPC 无法受电或者不断重启。
原理图如下 :

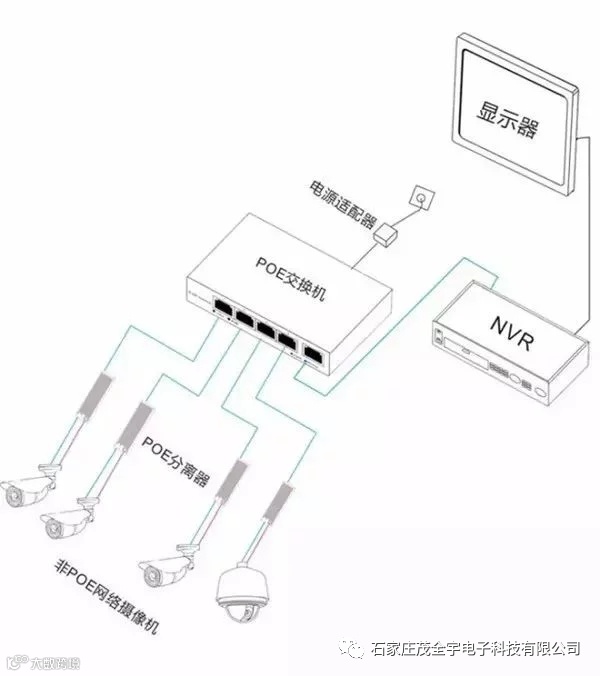

2 、交换机支持 POE ，终端不支持 POE
这种方案 PoE 交换机出来接 PoE 分离器， PoE 分离器将电源分离成数据信号和电力，有两根输出线，一根是电力输出线，一根是网络数据信号输出线即普通网线。电力输出有 5V/9/12V 等，可以匹配各种 DC 输入的非 PoE 受电终端，支持 IEEE 802.3af/802.3at 标准。数据 信号输出线即普通网线直接接到非 PoE 受电终端的网口即可。
原理图如下 :

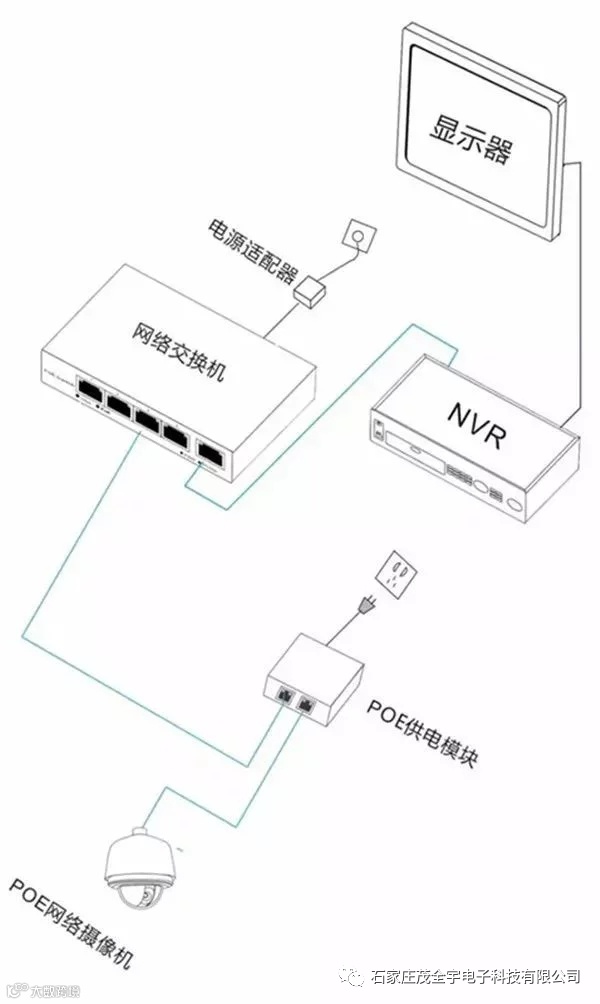

3 、交换机不支持 POE ，终端支持 POE
这种方案交换机出来接 PoE 供电器， PoE 供电器将电力加到网线上之后传输给终端。这种方案利于扩展原有的布线网络，对原有网络 没有影响。
原理图如下 :

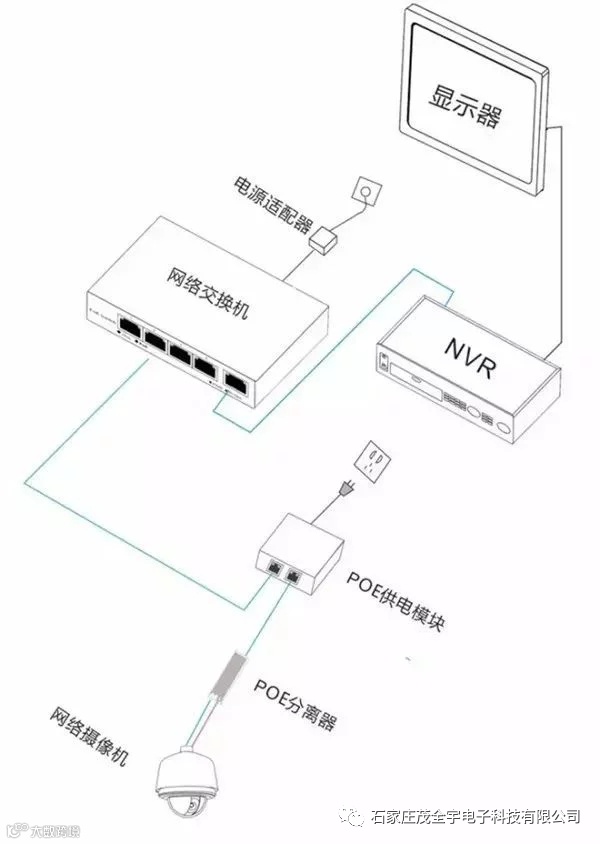

4 、交换机和终端都不支持 POE
这种方案交换机出来接 PoE 供电器，再接 PoE 分离器，最后传输给终端。 方案三和方案四适合于传统网络的改造，即原来的交换机不支持 PoE 供电，但是又想利用 PoE 供电好处的场合。
原理图如下 :
poe 供电器的连接方式
那实际应用时，网线应该怎么接呢，很多朋友对 POE 供电技术有所了解，知道 1 2 3 6 或者 4 5 7 8 等供电线序问题，所以怕万一接错，导致设备烧毁等严重后果。
POE 供电标准对 POE 交换机、 POE 供电模块 (POE 供电器 ) 等 PSE 设备的要求是只要支持 1 2 3 6 和 4 5 7 8 供电线序的其中一种即可，当然最新的 802.3at 4pair 标准需要两种都同时支持。而对 POE 受电设备的要求是必须同时支持两种供电方式。
四、独立供电与集中供电如何选择
独立供电与集中供电模式的优缺点大致如上，具体怎么选择，要视实际安装环境及客户要求而定。 一般来说， 4 路以下的监控系统采用独立供电各为合适。4 路到 16 路的监控系统，若距离相当，建议选择集中供电模式。16 路以上的监控，可以采用多路集中供电结合，前提是必须做好前期配置。
举例
如果一个商务楼，有 100 台固定枪型网络摄像机，每台摄像机的 额定功率是 4W ，我们该如何配置摄像机电源呢 ? 根据上面的计算方法，我们计算出，摄像机的额定功率是 4W*100 台 =400W ，摄像机实际使用的功率是 400W*1.3=520W 。 考虑损耗后，摄像机需要的功率是 520W*1.3=676W 加上电源余量，摄像机最终需要配置的电源功率是 676W*1.3=878W 。
总结如下 :
摄像机需要配置的电源功率 = 摄像机的额定功率 *1.3*1.3*1.3 ( 注 : 如果监控距离特别长，需要适当加大电源功率，并且提高电源电压 ) 。
网络摄像机电源的配置，最忌讳什么 ?
最忌讳的是 : 整个监控系统共用一个电源。
原因如下 :
1) 系统维修的时候，经常需要打开、关闭电源。所有的摄像机在打开电源瞬间同时启动，启动电流特别大，对电源的冲击力很大，严重的会烧毁电源，
2) 所有的摄像机共用一台电源，当电源发生故障时，整个闭路 监控系统陷入瘫痪。
尤其是一些重要出入口的图像无法监视，可能会造成不必要的麻烦。
那么正确的做法应该是怎样呢 ? 如上面例子，一个商务楼有 100 台固定摄像机，总共需要约 800W 的电源，正确的配置应该是选择 4 台、每台 200W 的电源。这样，当某一台电源发生故障，可以把重要出入口的摄像机接到其它好的电源上，不至于影响整个系统的工作。
