搞懂 OLT/ONU/ODN！一文理清 PON 网络核心组件

如今光纤网络普及，可提到 OLT、ONU、ODN 这些名词，不少人一头雾水。它们是 PON（无源光纤网络）的核心组成，缺一不可。本文从区别到功能，用通俗语言拆解，帮你彻底搞懂这三大组件。

OLT（光线路终端）和 ONU（光网络单元）是 PON 网络的 “两端关键”，定位和作用截然不同，一张表带你快速区分：

1、功能作用

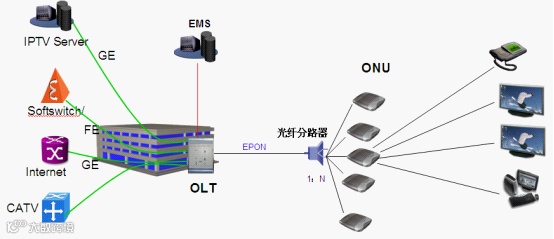

作为网络核心设备，OLT 的 “职责” 覆盖网络运行关键环节：

• 信号与协调：将 ONU 传来的光信号转成电信号，同时协调多个 ONU 的多路复用，避免信号冲突。
• 接口与通信：在网络侧对接本地交换机，通过 ODN 与用户侧 ONU 通信，搭建数据传输通道。
• 业务与管理：分离交换与非交换业务，管理 ONU 的信令和监控信息，还能为自身和 ONU 提供维护配置。
• 帧处理：下行时，把异步传输信元调制成下行帧，将并行数据转串行；上行时，从波分复用中分离数据，处理物理层运维信息。
• 带宽与测距：为每个 ONU 分配带宽，控制其数据发送时间和窗口大小；发起并控制测距过程，记录测距信息。
• 汇聚与安全：作为业务汇聚点，按业务类型将用户信号分发到对应网络；实现设备网元管理和业务安全配置。

2、设备特点

通常是工业级设备（如华为 MA5800 系列），支持 24 小时不间断运行，部分还会做双机热备，防止单点故障影响整个网络。

1、功能作用

ONU 是用户接入网络的 “最后一环”，主要负责 “转换” 和 “接入”：

• 信号转换：接收 OLT 通过 ODN 传来的光信号，转成电信号供电脑、电视等设备使用；同时把用户设备的电信号转成光信号，回传给 OLT。
• 业务接入：支持多种业务，比如宽带上网、语音通话、IPTV 等，满足用户多样化需求。

2、常见用户接口

为适配不同设备，ONU 配备多种接口：

• 光纤接口：多为 SC 连接器，用于对接 ODN，实现与 OLT 的光信号传输。
• 以太网接口：一般有 1-4 个 10/100/1000Mbps 自适应 RJ45 接口，可连接电脑、路由器等有线设备。
• Wi-Fi 接口：部分 ONU 集成 Wi-Fi 功能，提供无线接入，方便手机、平板等设备联网。
• POTS 接口：用于传统电话服务，支持 VoIP，让用户保留原有号码使用数字语音。
• 视频接口：可直接连接电视或显示器，满足 IPTV 等多媒体内容播放需求。
• 其他接口：部分工业级 ONU 还有 GE/2.5GE 以太网接口、工业以太网接口，甚至支持 POE 功能，适配特殊场景。

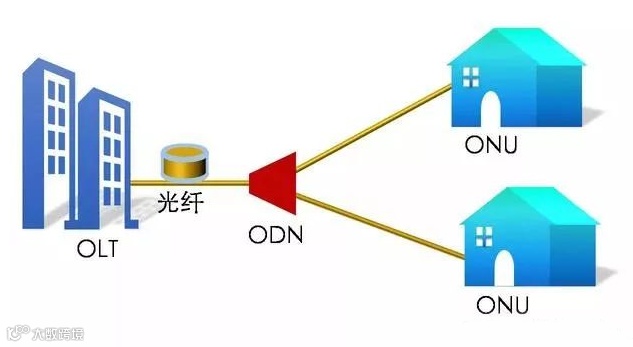

ODN（光分配网络）是 OLT 和 ONU 之间的 “桥梁”，虽由无源组件构成，却对网络性能至关重要。

1、核心作用

在 OLT 和 ONU/ONT（光网络终端）之间传输光信号，确保信号有效分发和接收，是光信号传输的关键通道。

2、组成部分

• 馈线光缆子系统：从电信机房的光配线架（ODF）出发，到光分配点结束，负责远距离信号覆盖。
• 配线光缆子系统：连接光分配点和光接入点，为周边区域分配光纤资源。
• 入户线光缆子系统：将光接入点与用户端的 ONT 连接，实现光纤入户。
• 光纤终端子系统：包含光接入点和入户光缆，完成光纤到家庭或办公场所的最后连接。

3、重要性

ODN 的性能直接影响 PON 系统的可靠性、速率和可扩展性。设计部署时，需做好规划优化，才能保障网络长期稳定运行，适应高速率、大规模的网络需求。

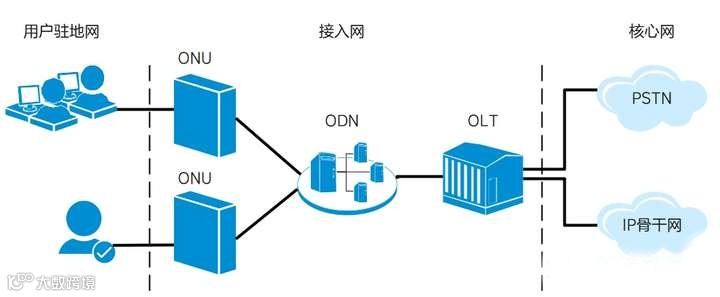

PON 网络的运行逻辑很清晰：

• OLT 在核心端统筹管理，分配带宽、处理信号，对接上层网络；
• ODN 作为无源通道，将 OLT 的光信号稳定传输到各个 ONU；
• ONU 在用户端转换信号，连接终端设备，让用户接入网络，同时把用户数据回传。

三者分工明确、协同配合，共同支撑起高效的光纤通信网络。
