爱特蒙特光学（Edmund Optics）是非球面透镜制造领域公认的领导者，在眼科仪器、外科手术器械、分析仪器和防御等应用领域拥有丰富的经验。
非球面透镜的制作过程
爱特蒙特光学（EdmundOptics®）的非球面镜制造单元每天 24 小时不间断运作，确保精密非球面镜月产量达数千件。一个高性能非球面透镜就可替代多个球面透镜的优势，可使光学系统更轻、更小、更简单。此视频将带您了解非球面镜制造全过程中的每个环节。
EO 制造能力
作为业内非球面透镜的主要制造商，我们在采用各种Schott、Ohara和CDGM玻璃类型以及熔融石英和各种结晶材料制作高精度产品方面拥有丰富的经验。我们的顶尖制造能力包括CNC抛光和磁流变(MRF)抛光，全部受世界级计量学支持，包括表面轮廓测量以及非球面子孔径拼接干涉测量(ASI)。
无论您是需要几款非球面透镜进行原型制造，还是需要几十个非球面透镜进行预制造，或者是需要大量的非球面透镜进行批量生产，我们都将确保您的项目能够顺利完成。
| 商业级 | 精密级 | 高精密级 | |
| 直径 |
10 – 150mm | 10 – 150mm | 10 – 150mm |
| 直径容差 | +0/-0.100mm | +0/-0.025 | +0/-0.010 |
| 非球面面形偏移 (P - V) | 3μm | 1μm | <0.06μm* |
| 顶点半径 (非球面) | ±0.5% | ±0.1% | ±0.05% |
| 凹陷 | 25mm max | 25mm max | 25mm max |
| 典型坡度误差 | 1μm/1mm 窗口片 | 0.35μm/1mm 窗口片 | 0.15μm/1mm 窗口片 |
| 中心 (光束偏移) | 3 arcmin | 1 arcmin | 0.5 arcmin |
| 中心厚度容差 | ±0.100mm | ±0.050mm | ±0.010mm |
| 表面质量 | 80–50 | 40–20 | 10–5 |
| 非球面表面计量 | 轮廓测量 (2D) | 轮廓测量 (2D & 3D) | 干涉测量 |
* 在波长为 632.8nm 时仅有 1/10，受设计和/或计量技术限制
EO 制造设备

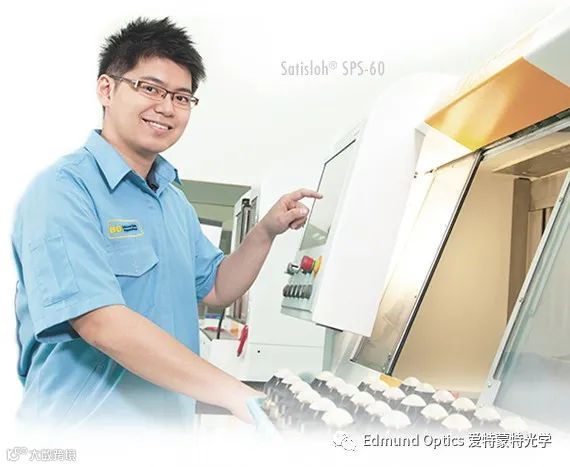

li>5轴CNC磨床
5轴CNC抛光机
用于精加工的QED MRF修整机
定心机
EO 计量技术
Talysurf PGI 1240 轮廓测量仪
QED ASI™ 非球面拼接干涉仪
Zygo® NewView白光干涉仪
OptiPro UltraSurf 4X 100非接触式轮廓测量仪
TRIOPTICS Opticentric® 共轴测量机
Zeiss Contura G2 CMM
Olympus MX51显微镜
特定设计的计算机生成全息图(CGH)
